分体式空调室外机结构三维设计

　　日常商用及民用建筑的制冷采暖系统中，分体式空调的室外侧单元是整套系统完成热交换循环的核心载体，区别于室内侧侧重送风静音、气流组织的设计逻辑，室外单元需要直面露天安装的各类复杂工况，从高层住宅外墙的壁挂支架，到商业建筑屋面的设备基础，再到工业配套机房的外侧平台，不同安装场景对设备的结构强度、散热效率、安装兼容性都提出了差异化要求。

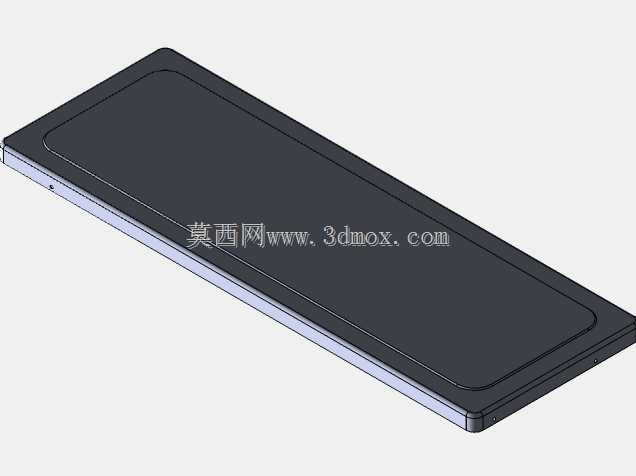

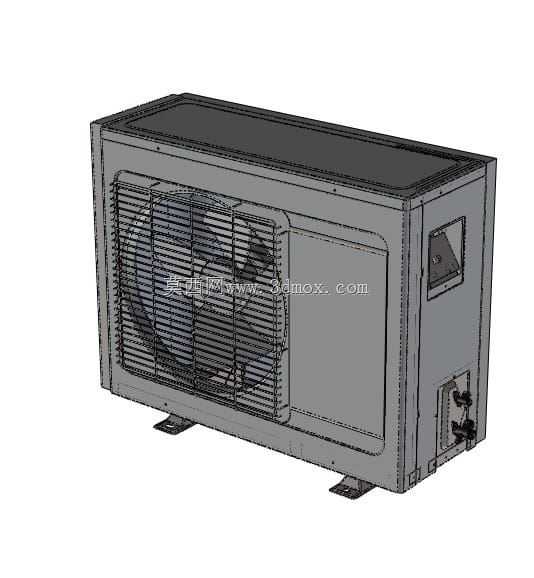

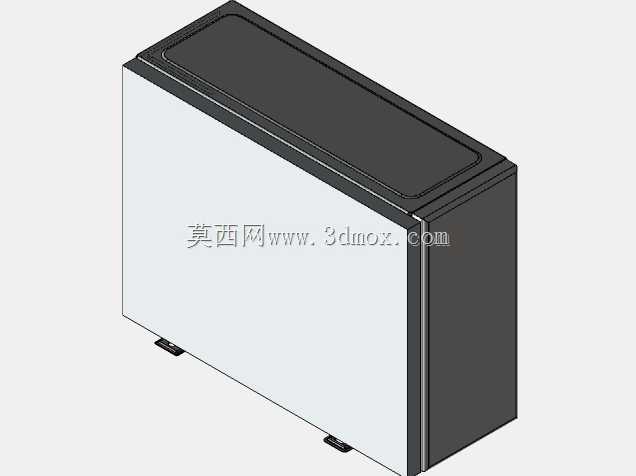

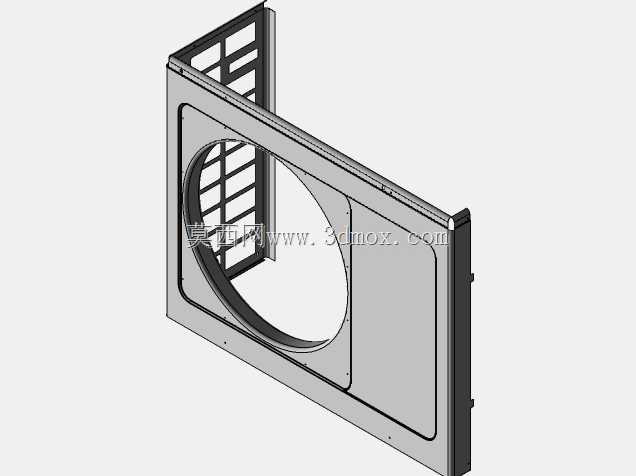

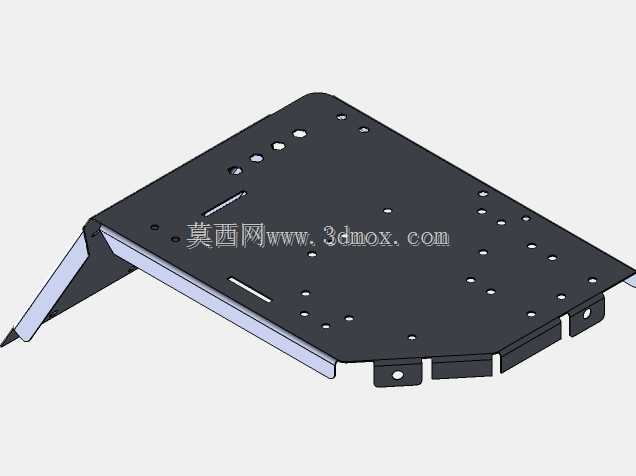

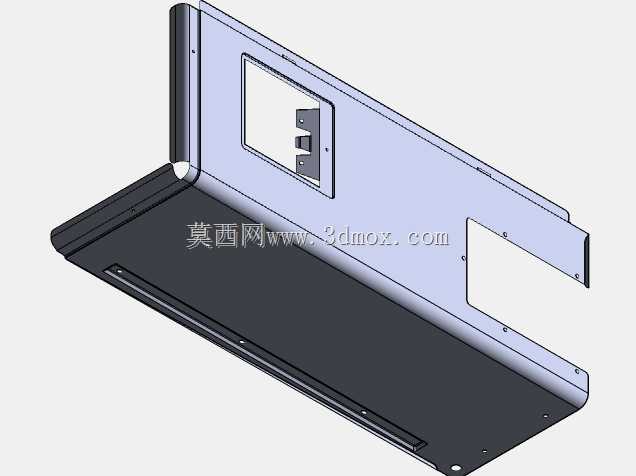

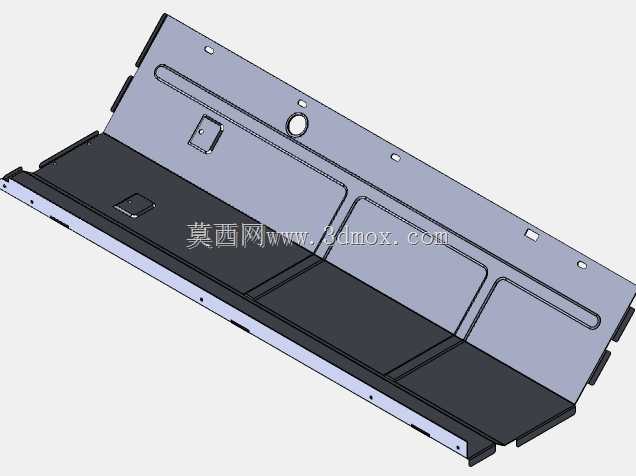

　　从结构布局来看，该室外机采用卧式长方体钣金壳体作为承载主体，壳体采用镀锌钢板折弯拼焊成型，外侧做静电喷塑处理应对户外雨淋、紫外线老化、盐雾腐蚀等问题，壳体正面预留大面积通风格栅开口，格栅采用等间距斜向导流条设计，既可以避免大体积杂物进入风机舱打坏扇叶，又能对轴流风机的出风气流做初步整流，降低出风紊流带来的气动噪音。壳体内部沿气流方向分为两个独立功能舱段，靠近格栅侧为风机换热舱，内置大直径轴流风叶与管翅式冷凝器组件，后侧为压缩机阀件舱，用独立钣金隔板与风机舱分隔，避免换热气流直吹压缩机带来的冬季回液、夏季过热问题，同时隔板上预留穿线过管的密封胶圈孔位，兼顾舱段分隔与管线排布需求。

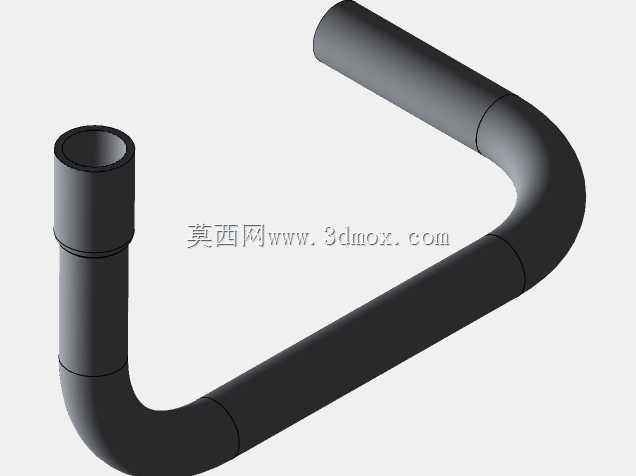

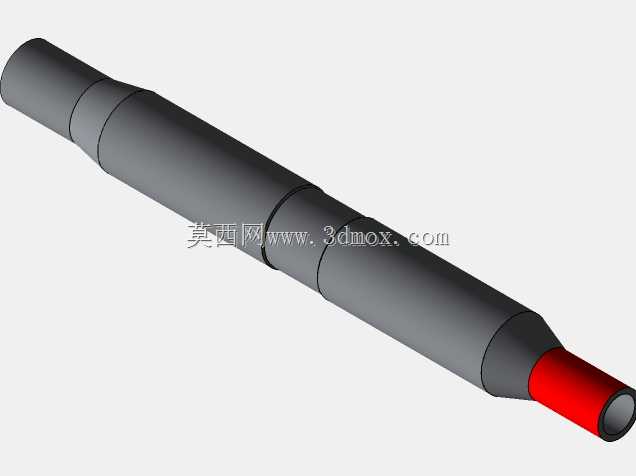

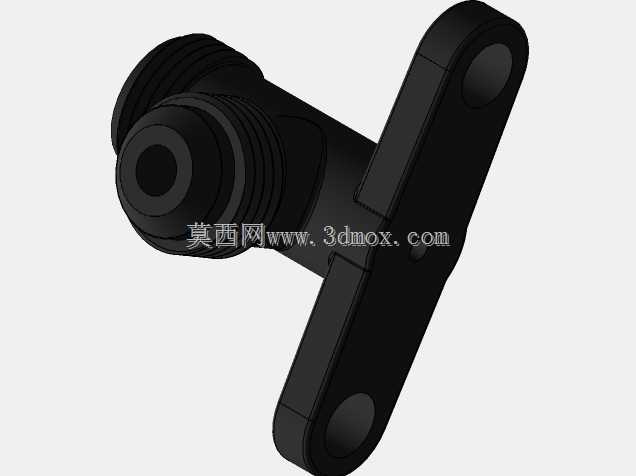

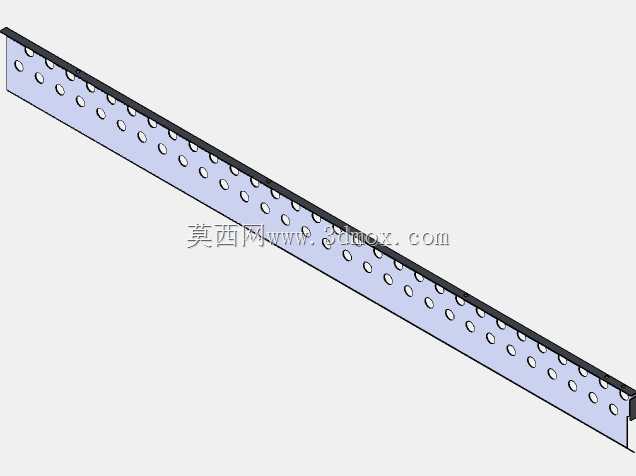

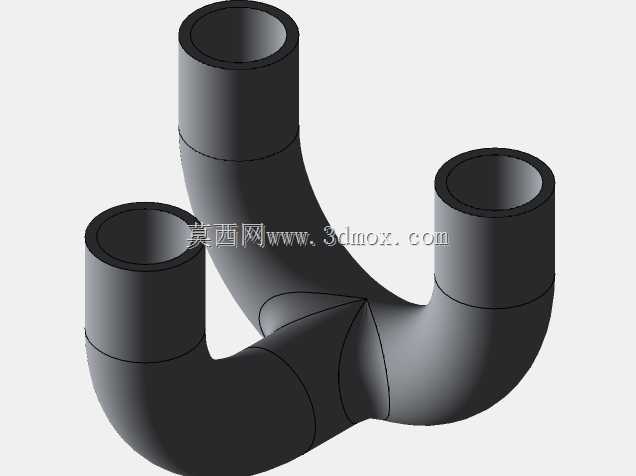

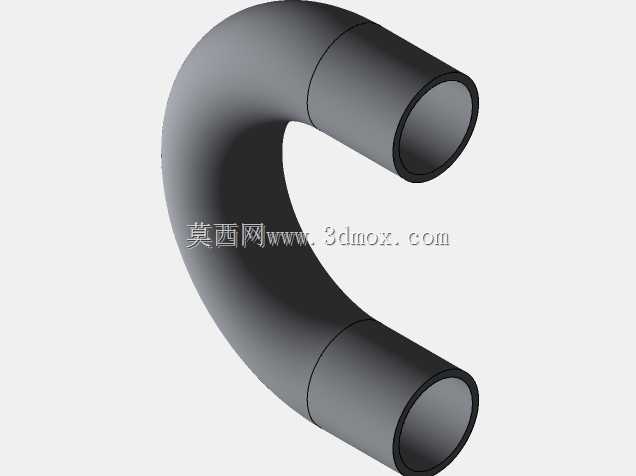

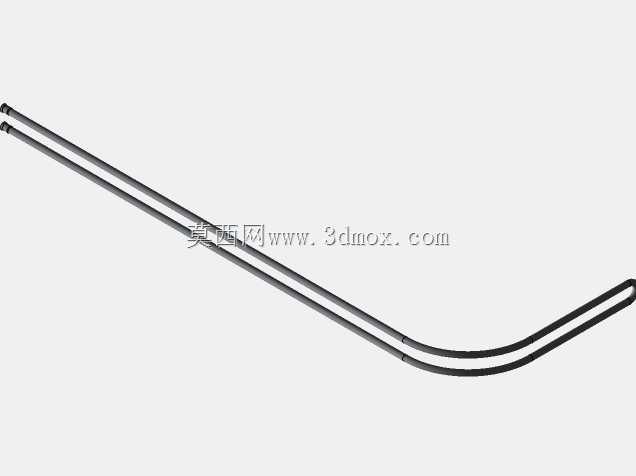

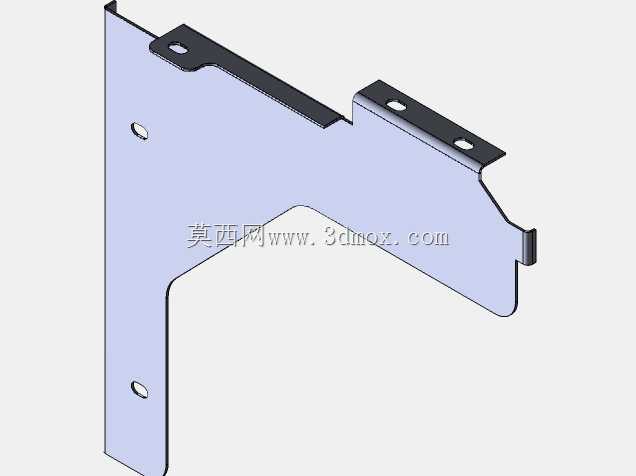

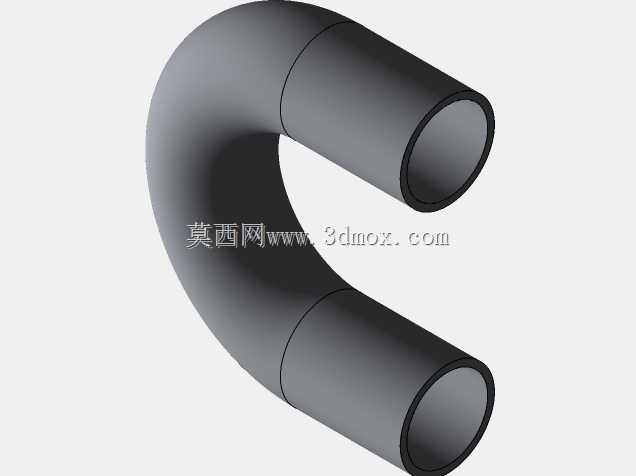

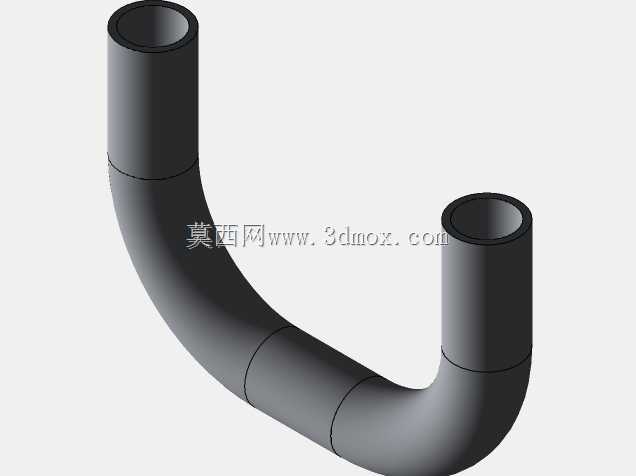

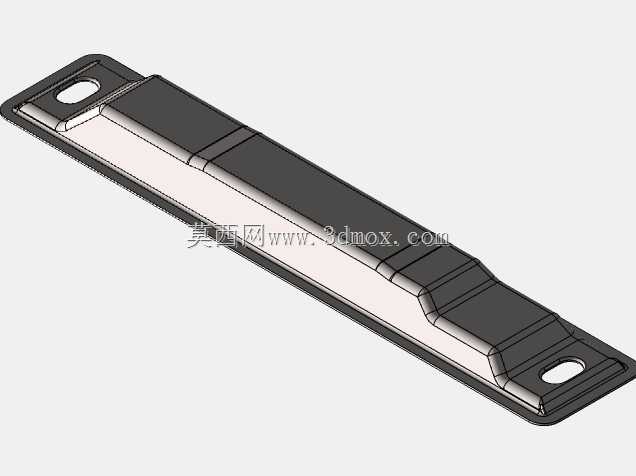

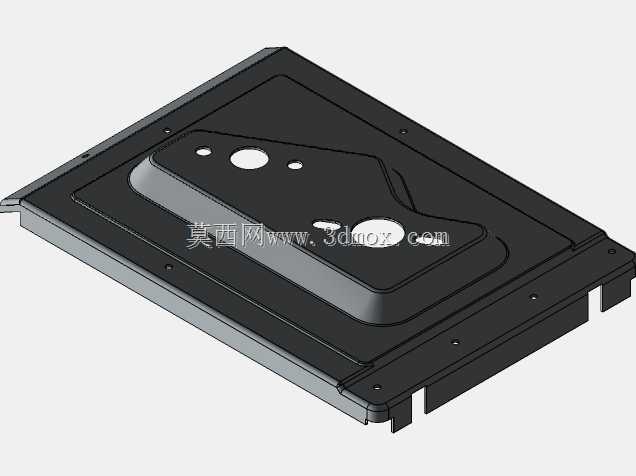

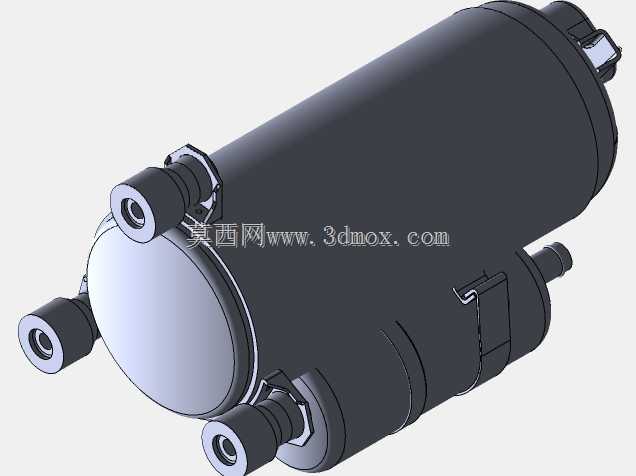

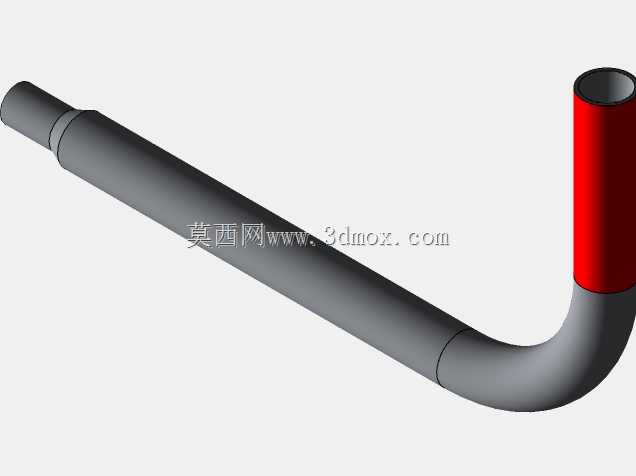

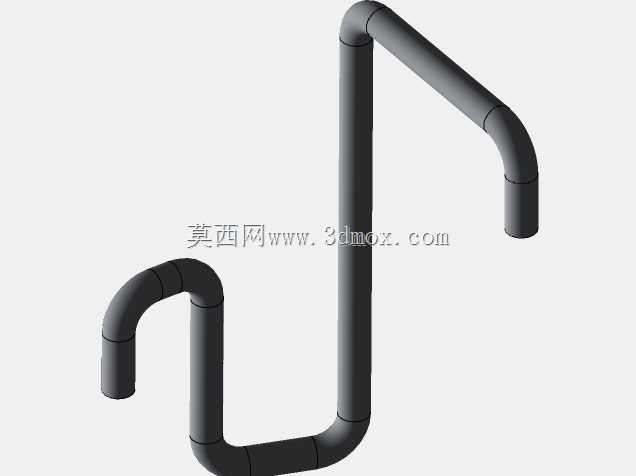

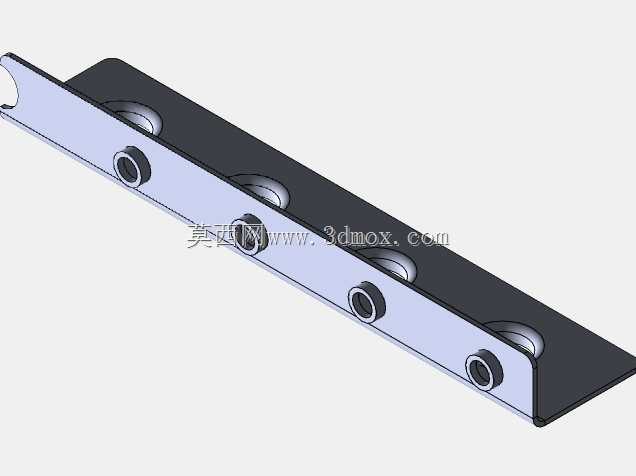

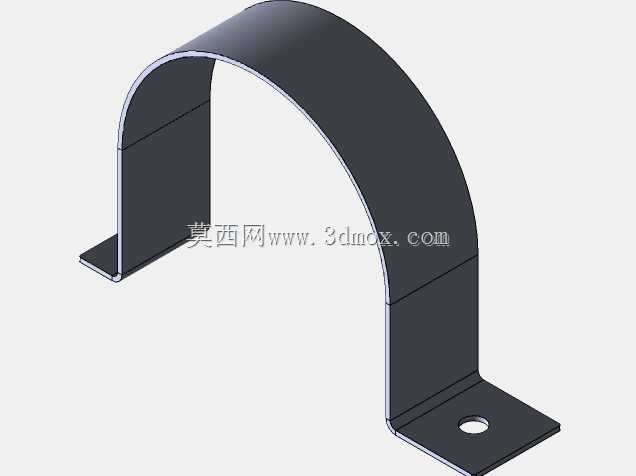

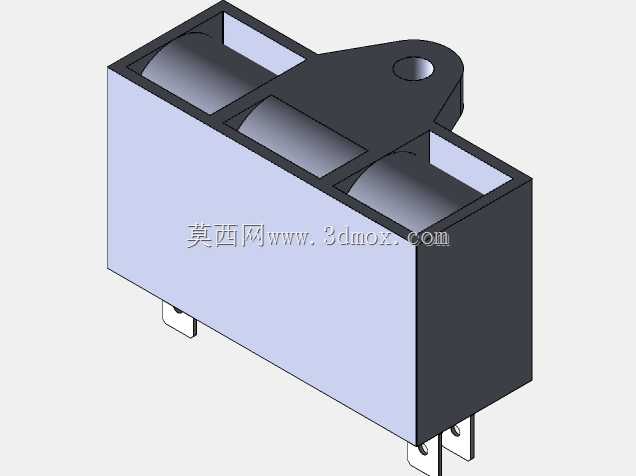

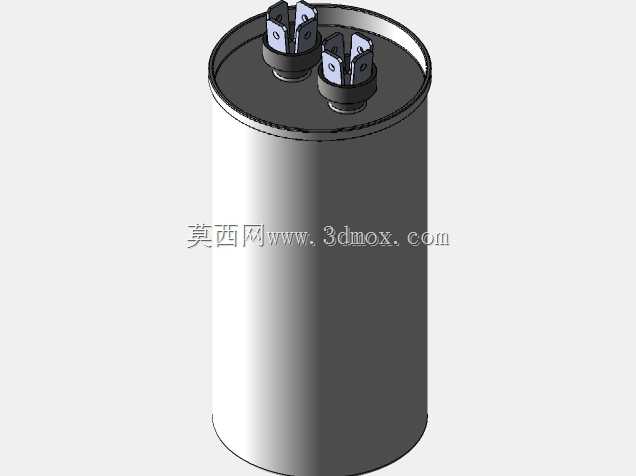

　　管翅式冷凝器作为核心换热部件，采用多回路紫铜管串接铝质亲水翅片的结构，铜管按照逆交叉流原则排布，翅片采用开窗式冲型提升换热系数，整个冷凝器组件通过L型镀锌支架固定在壳体后侧内壁，进风侧完全覆盖风机的吸风截面，保证轴流风机运转时，室外空气可以均匀掠过整个翅片表面，带走冷媒冷凝过程中释放的热量。压缩机采用橡胶减震底脚固定在壳体底部的冲压成型安装座上，安装座与壳体底板之间额外增设加强筋结构，避免压缩机运转时的低频振动传递到壳体引发共振噪音，压缩机周边预留足够的操作空间，方便检修时更换储液罐、四通阀、电子膨胀阀等配套阀件，高低压连接管的接口统一布置在壳体右侧的接线阀板区域，阀板做下沉式设计，外部加装可拆卸塑料保护盖，避免安装后接口长期暴露在户外积灰锈蚀。

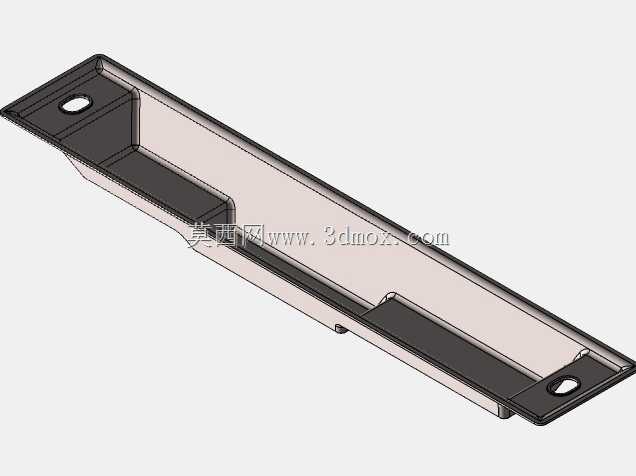

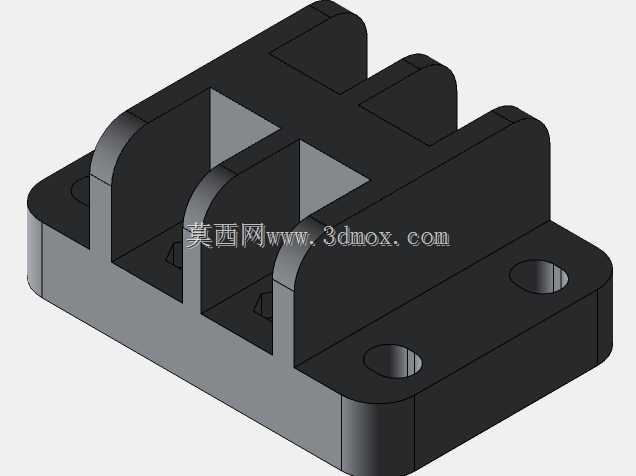

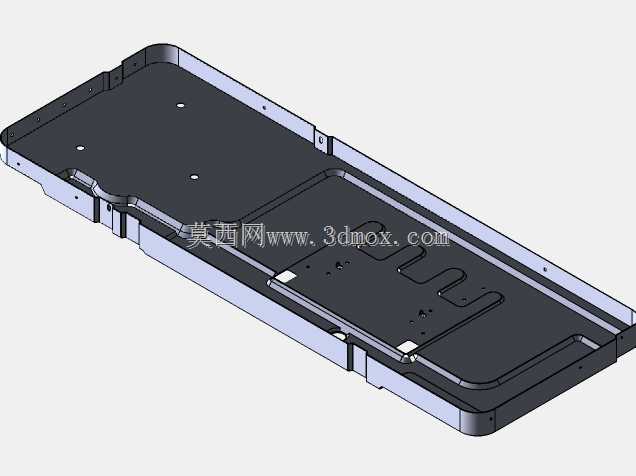

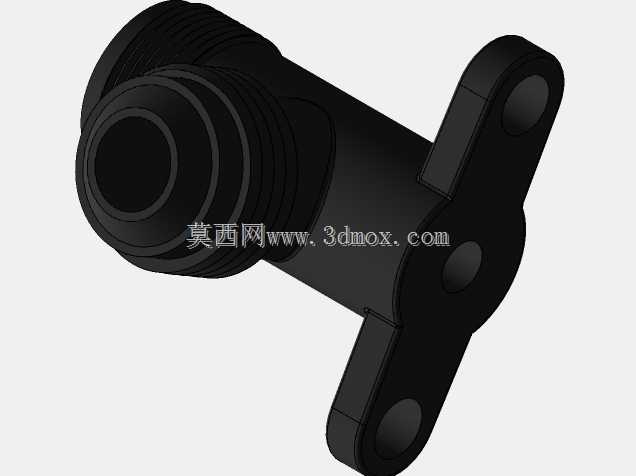

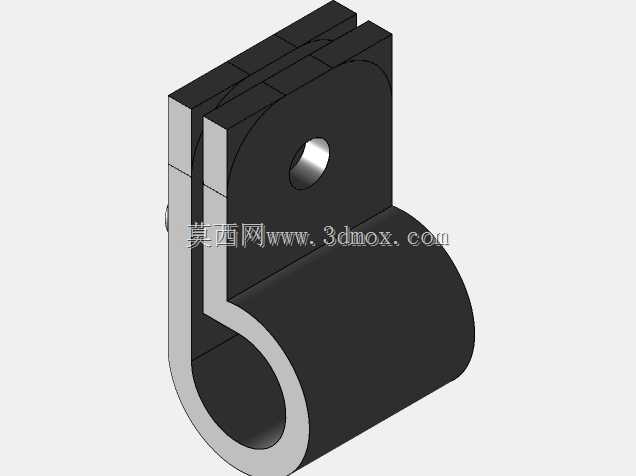

　　安装边界设计上，壳体底部冲压出两个一体化的U型安装支脚，支脚上预留长圆形安装孔，可适配不同间距的壁挂支架或屋面基础螺栓，支脚高度预留足够的底部间隙，保证夏季冷凝水可以顺利从底部排水孔排出，避免冬季积水结冰腐蚀底板。设备左右两侧预留不小于150mm的检修操作空间，后侧进风区域预留不小于200mm的通风间隙，正面出风方向避开建筑门窗与绿植区域，避免热风倒灌或直吹植物影响生长。接线区域采用独立的防水接线盒，强弱电走线分开排布，电源进线口配备防水格兰头，满足户外电气安装的IPX4防水等级要求。

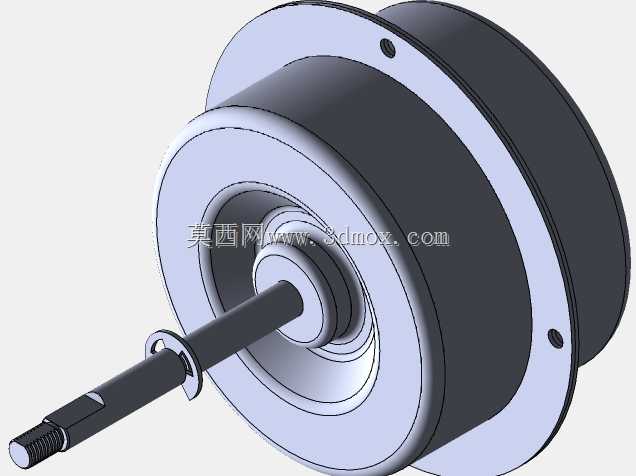

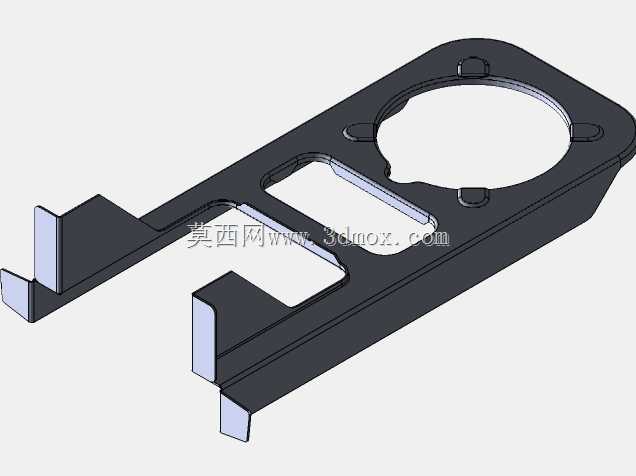

　　设计过程中优先考虑了批量生产的工艺可行性，所有钣金件均采用冲压折弯工艺成型，减少焊接工序占比，壳体拼合处采用自攻螺丝与卡扣结合的固定方式，既保证装配效率，又方便后期售后拆解维护。风机电机采用支架悬空固定在冷凝器中部的加强横梁上，电机轴与风叶的同轴度通过支架上的定位凸台保证，装配时无需额外调整对中，减少产线装配工时。整个壳体的棱边均做卷边钝化处理，避免生产装配与安装过程中割伤操作人员，所有外露金属件除不锈钢材质外均做防锈处理，满足不同气候区域的长期使用需求。

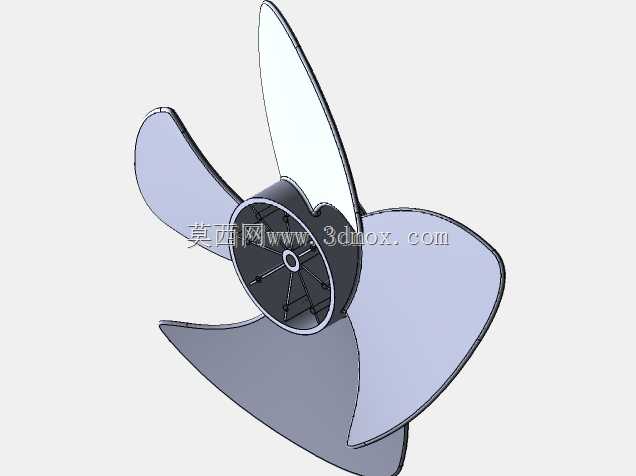

　　在气流组织设计上，通过调整格栅导流条的倾斜角度与风叶的叶型参数，将出风气流的扩散角控制在30度范围内，既避免出风过于集中导致的近距离风速过高，又防止气流过度扩散引发的换热效率下降，风机舱内部的流线型导风罩可以将风叶出口的气流平顺引导至冷凝器表面，减少舱内涡流带来的风量损失。针对不同冷量规格的同平台机型，该壳体结构可通过调整长度尺寸适配不同排数的冷凝器与不同规格的压缩机，实现平台化通用设计，减少开模成本与零部件管理难度。
