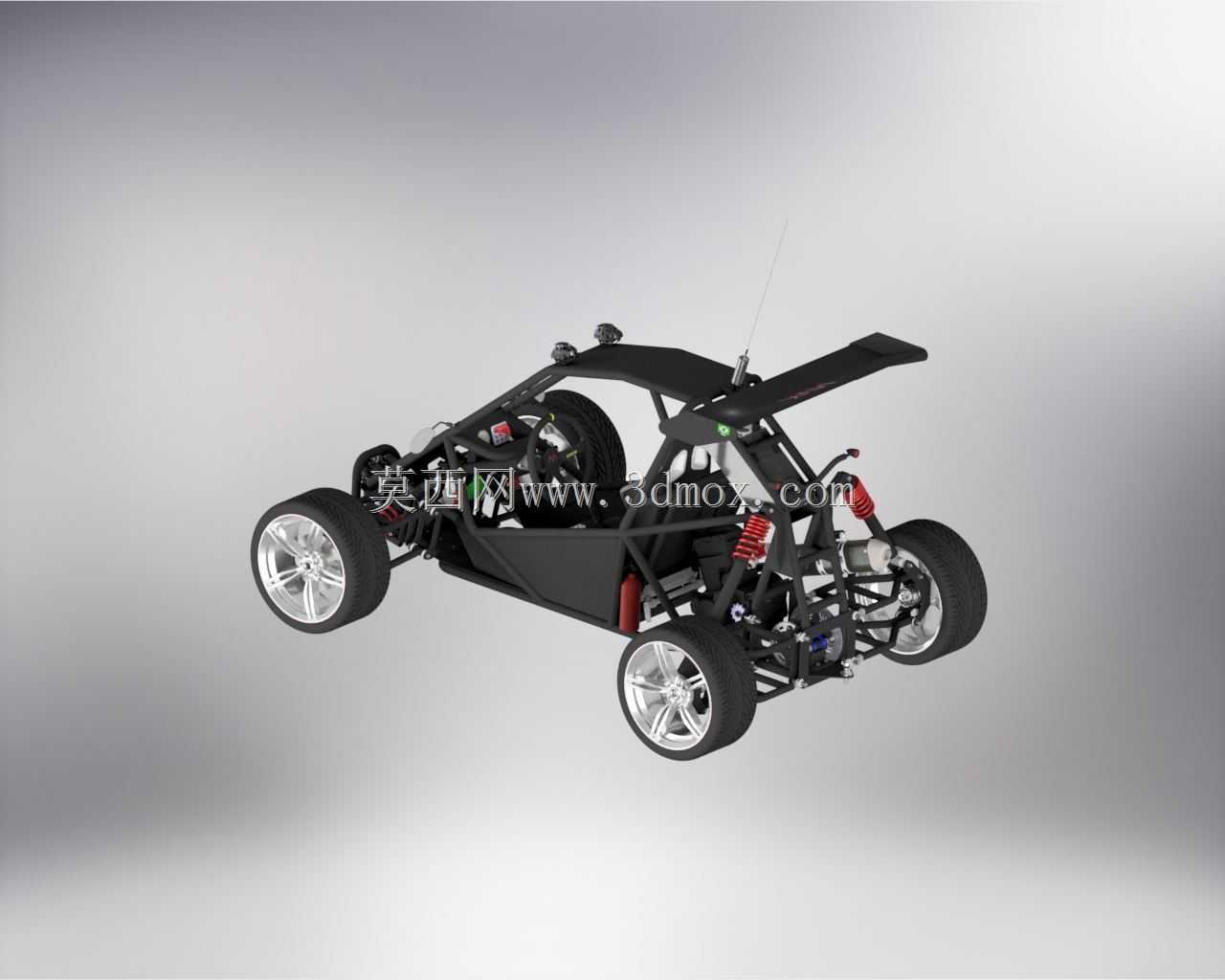

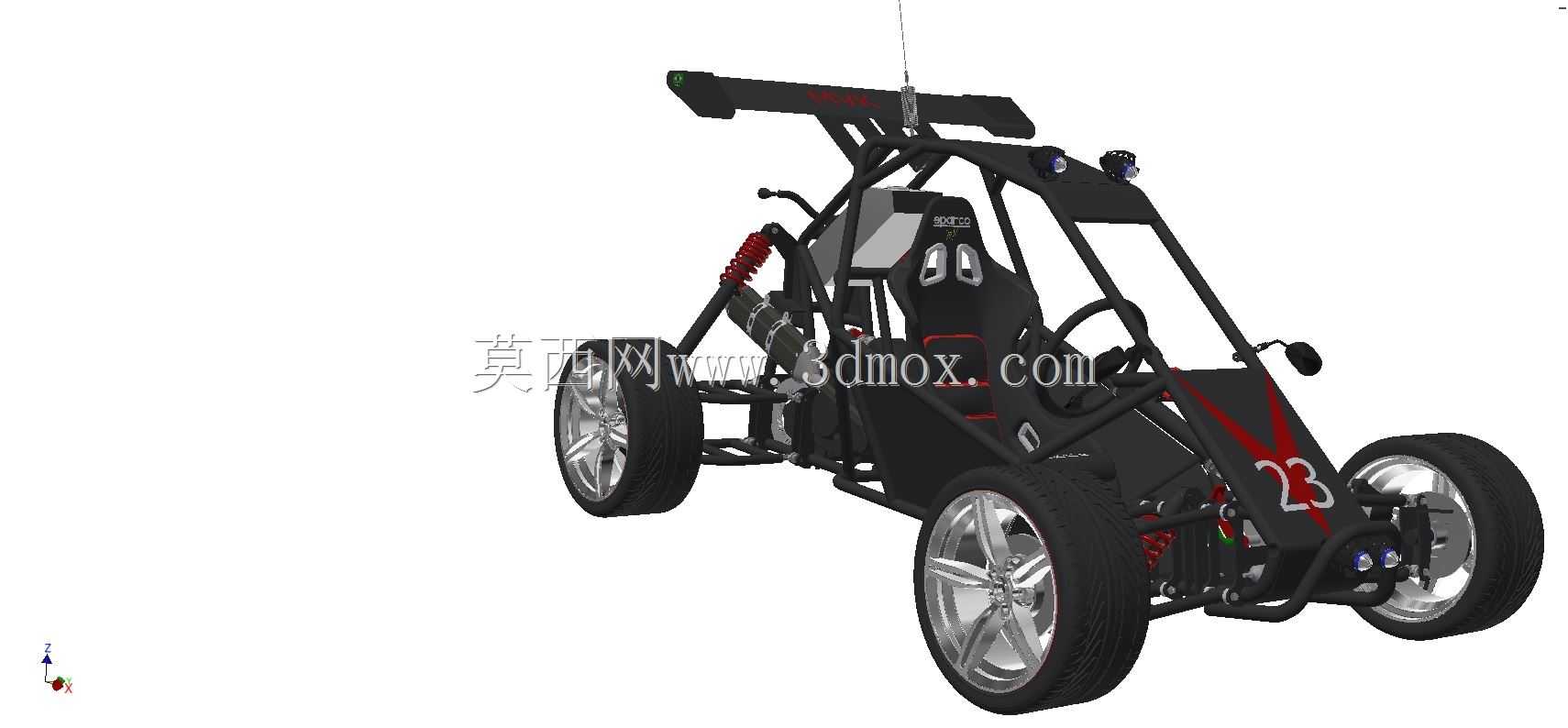

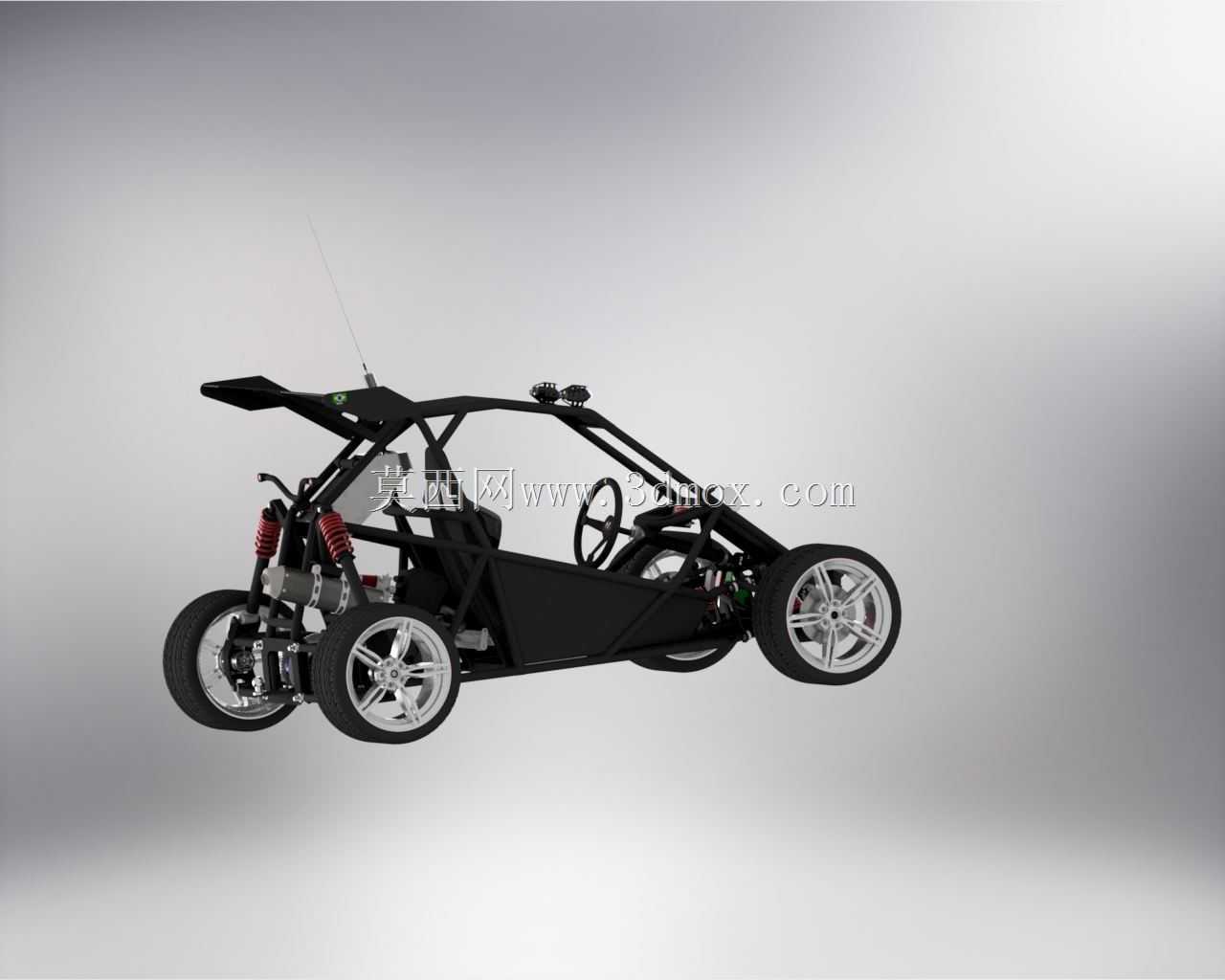

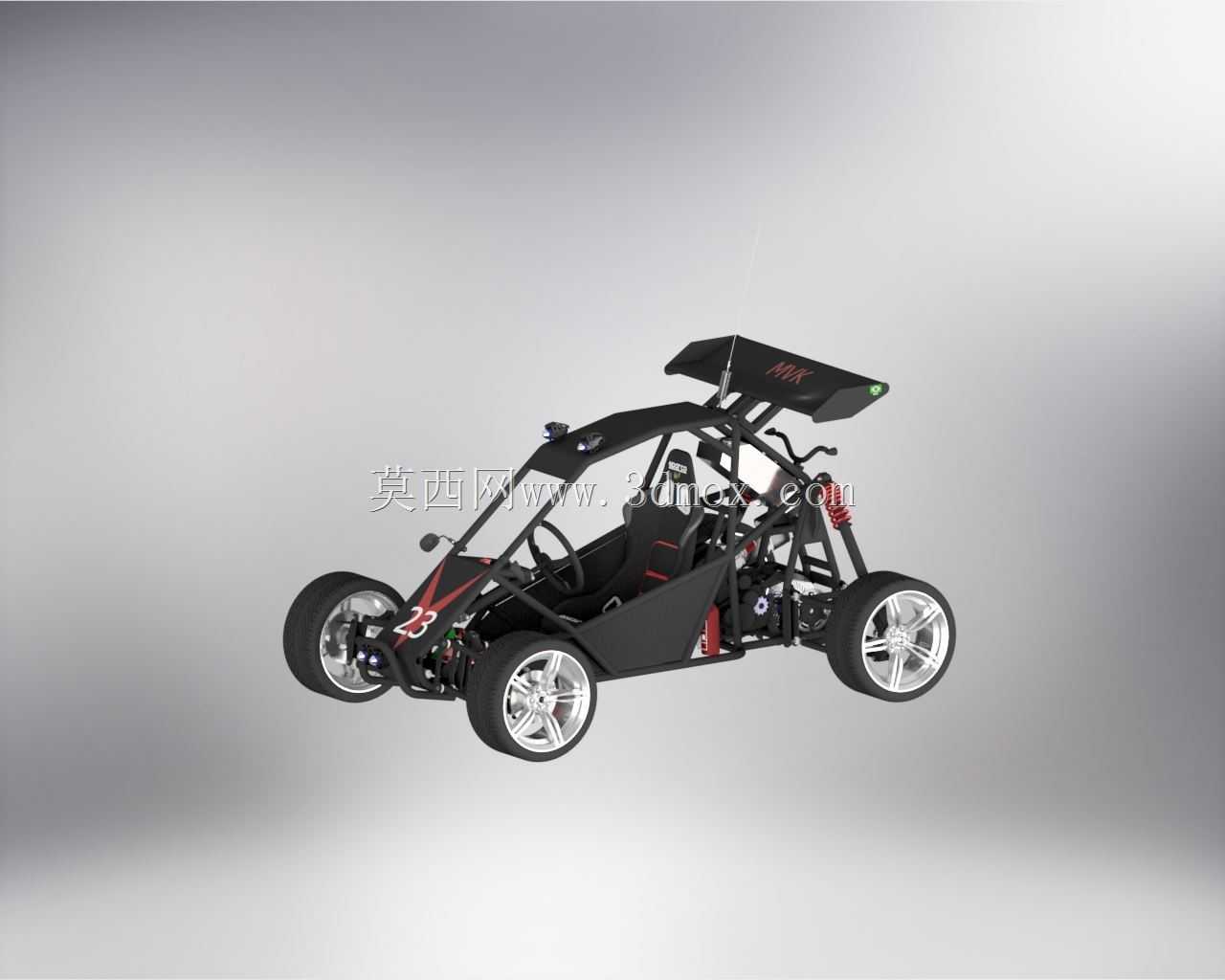

街头竞速改装款卡丁车整车结构设计

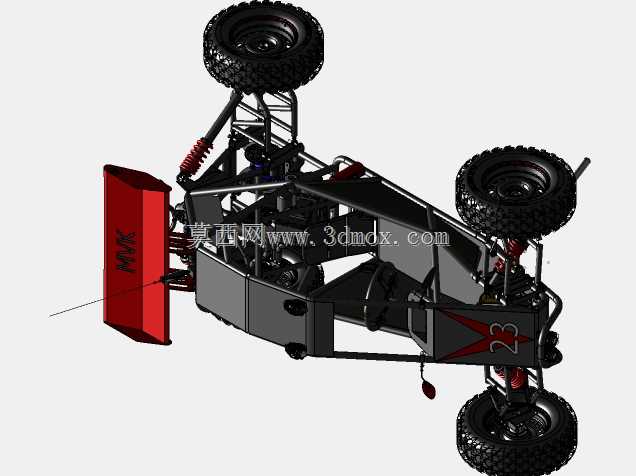

　　这款卡丁车的结构设计完全围绕街头非铺装路面与封闭隧道场景的竞速需求展开，区别于常规场地卡丁车的轻量化取向，设计阶段优先考虑了复杂路面冲击下的结构冗余度，车架主体采用高强度钢管桁架式布局，主受力管选用40mm直径无缝冷拔钢管，壁厚预留3.2mm的安全余量，在应对街道常见的井盖落差、路面接缝冲击时，不会出现常规场地车常见的车架焊缝开裂问题。整车的安装边界在设计阶段就做了明确约束，轴距控制在1040mm，前轮轮距890mm，后轮轮距940mm，整车外廓尺寸长度1720mm、宽度1180mm、高度1050mm，这个尺寸区间既可以保证在狭窄街道穿行动力灵活，也能在隧道封闭空间内完成快速转向避让，不会因为车身过宽影响通行效率。

　　转向系统采用齿轮齿条式结构，转向比设定为12:1，相比场地卡丁车的15:1转向比，街头行驶时的方向响应更直接，遇到突发路况时车手的修正动作可以更快传递到前轮，转向节的安装位预留了2度的主销后倾角与1.5度的车轮外倾角，兼顾直线行驶稳定性与过弯时的轮胎接地面积，避免高速过隧道横风影响下出现方向发飘的问题。动力单元的安装位采用三点式悬置结构，前后悬置点都预留了橡胶减震垫的安装空间，避免大扭矩输出时的震动直接传递到车架导致车手手臂发麻，传动系统的链轮安装位做了可调节滑槽设计，调节行程达到80mm，可以适配不同尺寸的后轮链轮，满足不同坡度街道的动力输出调校需求，不需要额外切割车架就能完成传动比调整。制动系统采用前后双回路液压碟刹结构，

　　前刹车卡钳安装位适配对向双活塞卡钳，后刹车为单活塞卡钳，刹车踏板的安装位置做了15度的倾角优化，脚感行程控制在30mm以内，紧急制动时的制动力分配可以通过踏板下方的平衡杆实时调整，应对街道行驶时随时可能出现的突发制动需求。车架的乘员舱位置做了防滚结构的一体化设计，主防滚环与车架主体焊接为整体，防滚环的最高点距离座椅坐垫表面420mm，即使车辆发生侧翻，也能给车手预留足够的头部生存空间，座椅安装位预留了4个固定点，可以适配通用型赛车桶椅，安装孔位兼容市面上多数四点式安全带的固定需求，不需要额外打孔就能完成安全装备的加装。前后悬挂系统都采用不等长双叉臂结构，减震器安装位做了多档位调节孔位，可以根据不同路面的颠簸程度调整减震器的安装角度，

　　从而改变悬挂的软硬特性，在平整隧道铺装路面可以调硬悬挂提升过弯支撑性，在坑洼较多的老旧街道可以调软悬挂吸收路面冲击，轮胎的安装位适配10寸直径的运动轮胎，轮拱的预留间隙达到60mm，即使悬挂压缩到极限行程也不会出现轮胎蹭车架的问题。整车的管线布置全部沿着车架主管内侧走线，所有线束都预留了固定卡扣的安装位，避免街头行驶时飞溅的碎石打坏管线，油门拉线采用双拉线冗余设计，防止单根拉线断裂出现油门失控的风险，油箱安装位设计在座椅后方的重心位置，容量预留8L，可以满足连续2小时的街头行驶续航需求，油箱的安装位做了防撞包围结构，即使发生轻微追尾也不会直接撞击到油箱本体。
