垃圾破碎机用转子叶片组件结构设计

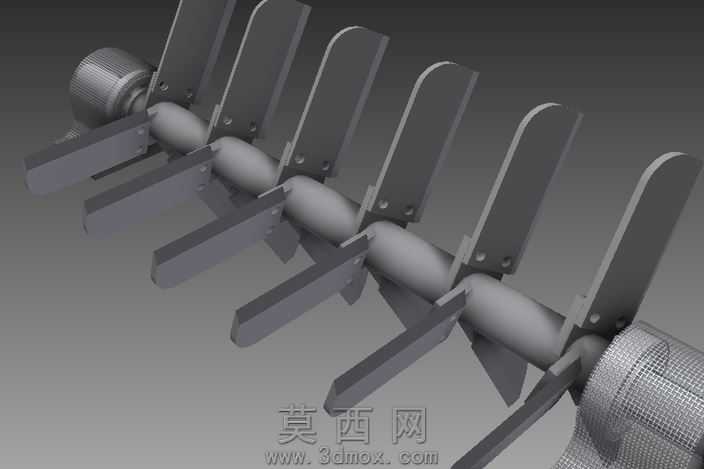

本模型为垃圾破碎机核心工作部件转子叶片组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循破碎设备的力学传递逻辑与装配公差要求，先完成中心传动轴的基准建模，以轴体的圆柱面为装配基准，依次完成轴套、叶片安装座、动叶片的特征构建，确保所有叶片的安装角度、伸出长度、周向排布间距完全一致，保证转子运转时的动平衡性能。模型渲染阶段采用金属磨砂材质模拟主轴与安装座的铸钢基材，叶片部分采用高硬度合金钢材质表现，表面添加细微的切削纹理与热处理后的哑光金属质感，两端的轴承连接部位采用网格纹理表现防滑配合面，整体渲染光影采用侧上方45度柔光，清晰展现叶片的排布角度、安装固定结构与轴体的连接细节。结构设计上，每片动叶片通过螺栓紧固在轴体的安装支座上，叶片采用交错周向排布方式，相邻叶片的轴向投影存在一定重叠角度，避免破碎过程中出现物料卡滞的死角，叶片刃口做了斜角切削处理，可在转子高速回转时对投入的垃圾物料形成剪切、撕扯、撞击的复合破碎作用力，轴体两端设计有标准的轴承安装位与传动连接端，可直接与驱动电机、减速机构完成装配对接。设计思路围绕垃圾破碎工况的实际需求展开，兼顾破碎效率与部件维护便利性，叶片采用可拆卸式安装结构，当叶片刃口出现磨损后可单独更换单片叶片，无需整体更换转子总成，有效降低设备的后期运维成本，整体结构无冗余设计，所有特征均服务于破碎作业的功能需求，建模过程中对所有装配接触面做了公差匹配处理，可直接用于后续的工程图导出、有限元受力分析与实物样机加工参考。
