带预制插件可调角度弹簧加工工装

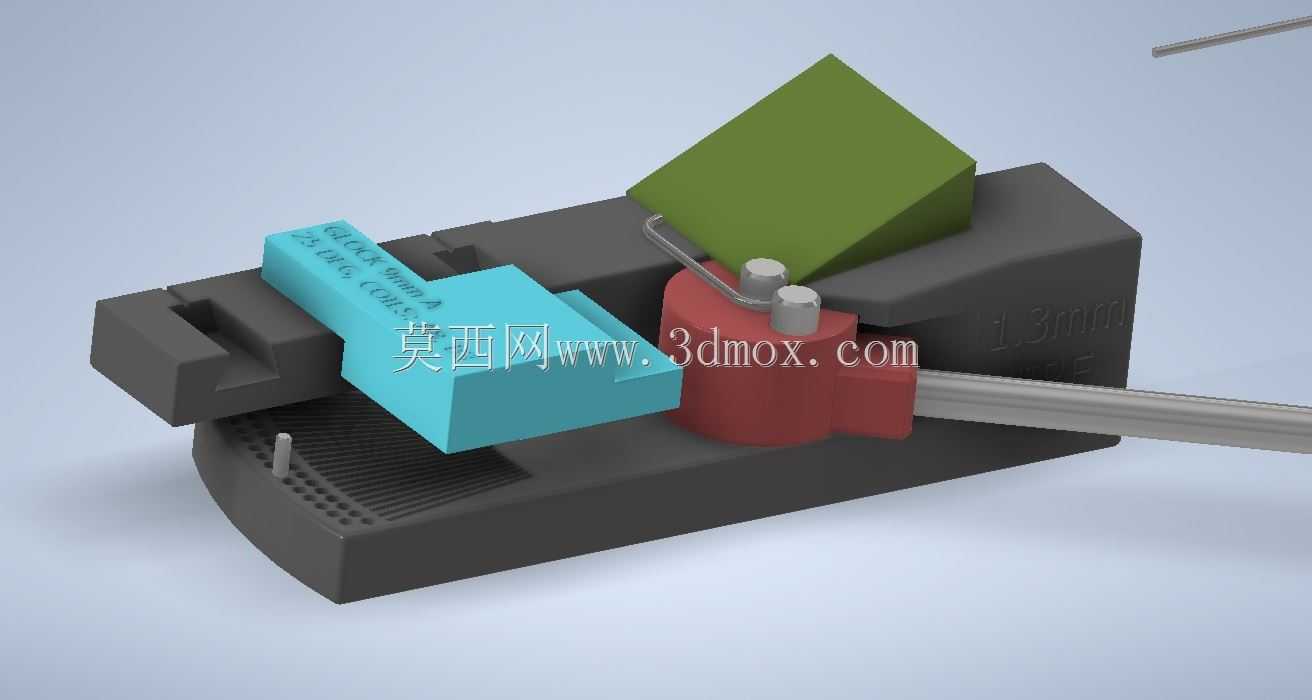

　　这款可调角度弹簧加工工装，主要面向小规格定制弹簧的小批量试制、修配场景，常见于机修车间、五金加工班组的弹簧修配工位，也可用于教学实训场景下的弹簧加工演示作业，解决常规弹簧绕制设备无法适配特殊角度端头弹簧、定制弹簧打样成本高的问题。工装整体采用分体式模块化设计，底座为灰铸铁材质的一体化承载结构，底面做了铣平处理，可直接通过T型螺栓固定在普通车床的中拖板或者小型台钻的工作台上，安装边界的孔位间距适配常规机床的工作台T型槽规格，无需额外制作转接板即可完成装夹固定。底座上设置有带刻度的燕尾槽导向结构，角度调节座可沿着燕尾槽滑动调整位置，配合侧面的锁紧螺钉实现0到45度范围内的无级角度调节，调节到位后锁紧即可固定加工角度，

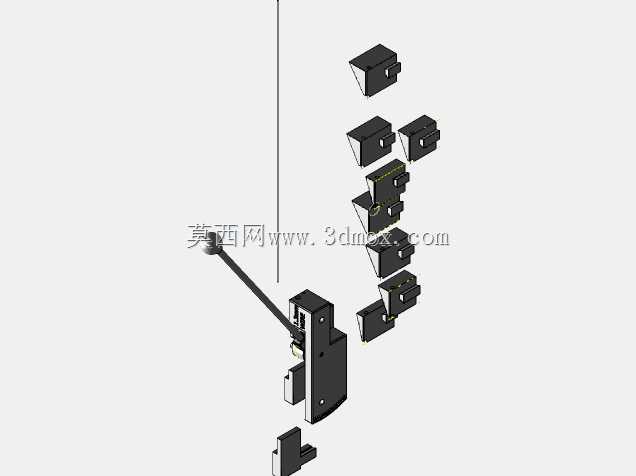

　　适配不同端头倾斜角度的弹簧加工需求。预制插件采用快换式结构设计，不同线径的弹簧绕制芯轴可直接插入插件的定位孔内，通过侧面的紧定螺钉锁紧，更换插件仅需十余秒即可完成，无需对整个工装进行拆卸调整，适配0.3mm到2mm线径的各类圆柱弹簧、异形端头弹簧的绕制加工作业。工装的进料导向块采用硬质合金镶嵌结构，钢丝进料的导向槽做了抛光处理，减少钢丝送进过程中的摩擦阻力，避免钢丝表面出现划伤影响弹簧成品的表面质量。定位挡块的位置可沿着底座上的长槽调整，配合刻度标识可快速设定弹簧的绕制长度，长度调节范围覆盖10mm到80mm的常规小弹簧尺寸区间，调整到位后通过两个内六角螺钉锁紧，加工过程中不会出现位移窜动。压紧组件采用弹簧顶紧式结构，

　　可自适应不同线径钢丝的压紧力需求，避免压力过大导致钢丝变形、压力过小导致送料打滑的问题，绕制过程中钢丝的张力保持稳定，绕出的弹簧节距均匀，端头角度一致性好。整个工装的外形尺寸控制在200mm长度、120mm宽度范围内，占用工作台面空间小，闲置时可直接收纳在工具柜内，不会占用过多生产场地。设计过程中充分考虑了一线操作的使用习惯，所有锁紧螺钉的位置都设置在工装的侧面和正面，操作人员无需探身即可完成所有调节操作，调节过程中不需要使用专用的特殊工具，普通内六角扳手、一字螺丝刀即可完成所有调整作业，降低了工装的使用门槛。工装的各运动部件都做了防尘处理，燕尾槽配合位置设置有防尘毛毡，可阻挡加工过程中产生的金属切屑进入配合面，日常维护仅需定期在导向面涂抹少量润滑脂即可，长期使用也不会出现卡滞、磨损超差的问题。
