小型桌面级铝型材框架数控雕刻设备结构

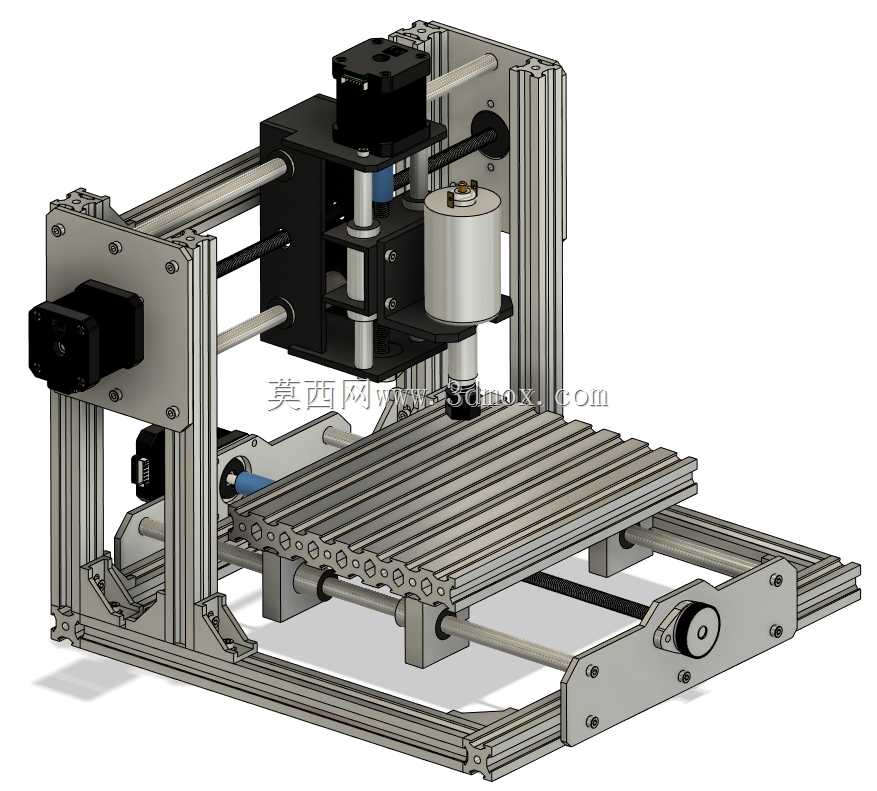

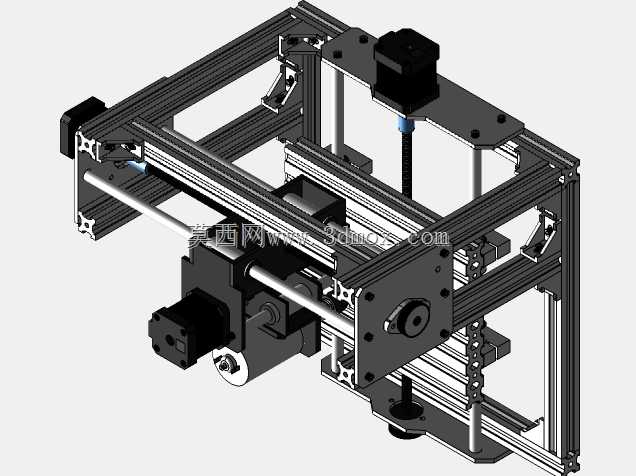

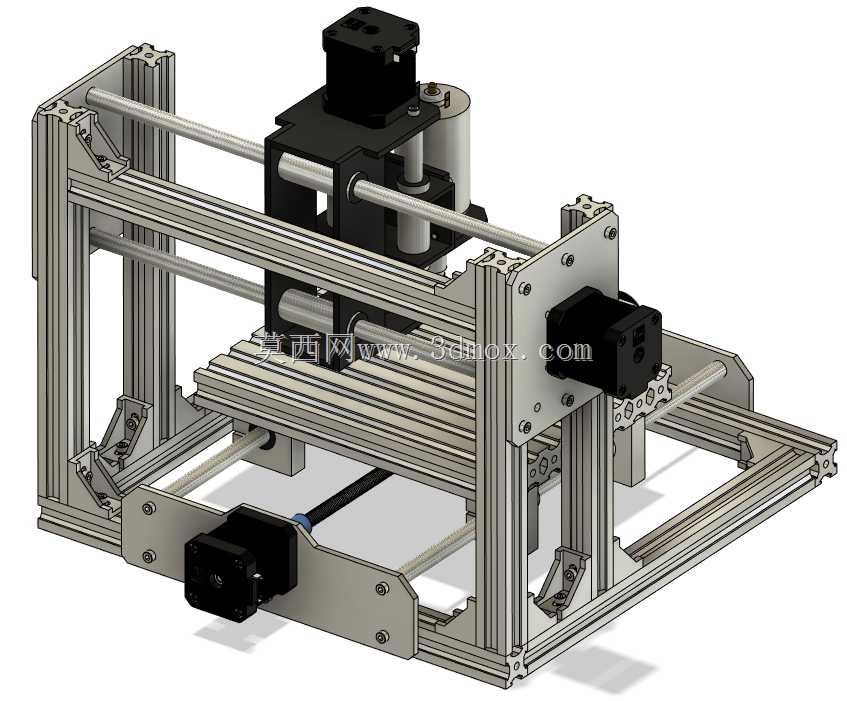

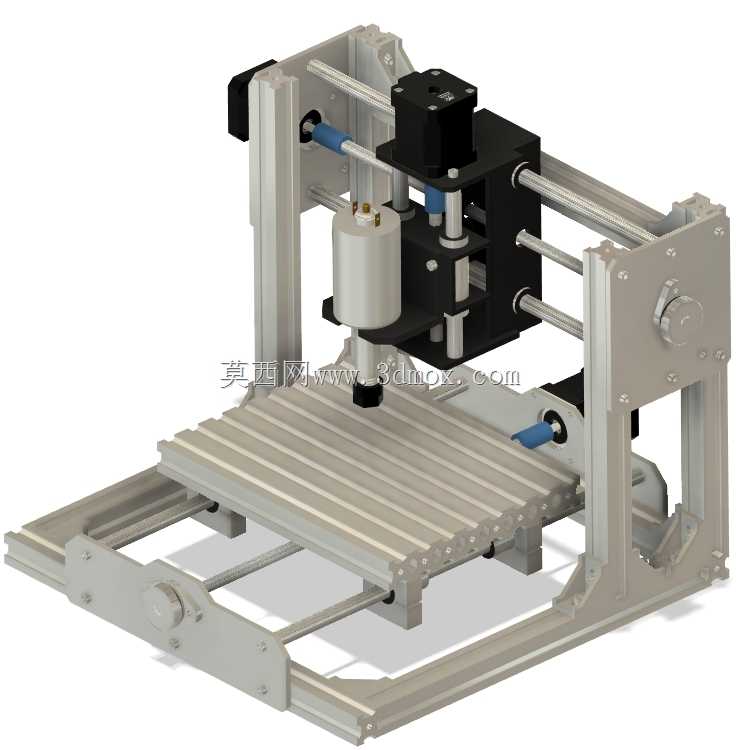

　　这款小型数控加工设备采用工业铝型材作为主体搭建框架，型材本身的T型槽结构可直接用于各运动模组的安装固定，无需额外设计复杂的安装基座，既压缩了整体装配工作量，也给后续的功能拓展预留了充足的调整空间，用户可根据实际加工需求调整各轴的有效行程范围。设备采用经典的三轴运动布局，Y轴传动模组设置在工作台下方，通过双光轴直线导轨承载工作台的前后往复运动，配合同步带传动结构，可在保证运动平稳性的前提下控制制造成本，适合低载荷的非金属、软金属切削加工场景。X轴模组横跨在Y轴两侧的立式支撑型材上，搭载Z轴运动单元完成横向进给动作，Z轴单元集成了主轴安装位与进给传动结构，可根据加工需求适配不同功率的高速主轴，完成铣削、雕刻、钻孔等多类加工作业。

　　从安装边界来看，设备整体尺寸紧凑，可直接放置在常规工作台面上使用，不需要单独预留大型设备的安装场地，适合个人加工工坊、创客空间、教学实训场景使用，可完成亚克力板、PVC板、软铝、木材等材质的平面雕刻、轮廓切割、简易钻孔工序。设计过程中充分考虑了装配调试的便利性，所有传动部件的安装座都设计了可调式张紧结构，同步带的张紧度、导轨的平行度都可在装配阶段通过紧固件微调，不需要额外制作专用调试工装。运动部分的限位触发点直接设置在型材框架的对应位置，可根据实际加工的行程需求调整限位开关的安装位置，避免超程运动带来的部件碰撞损坏。工作台采用带密集安装孔的平板结构，可通过压板、T型螺栓直接固定待加工工件，也可根据需求加装专用夹具，

　　适配不同外形的加工物料。整体结构没有采用复杂的铸件机身，全部采用标准件与机加工小件组合搭建，零部件的加工难度低，普通的机加工车间即可完成全部非标零件的制作，装配过程不需要大型吊装设备，单人即可完成整机组装与调试。传动部分的光轴导轨搭配线性轴承的组合，维护成本低，日常使用仅需定期清洁导轨表面、补充润滑脂即可保持运动精度，适合非工业量产场景下的长期使用。主轴部分采用独立的安装夹块固定，更换不同规格的主轴时仅需调整夹块的锁紧尺寸，不需要重新设计Z轴的安装结构，设备的改装拓展门槛较低，用户可根据自身的加工需求升级传动部件、更换更高功率的主轴，拓展设备的加工能力。
