轻木构架式遥控固定翼航模整机结构

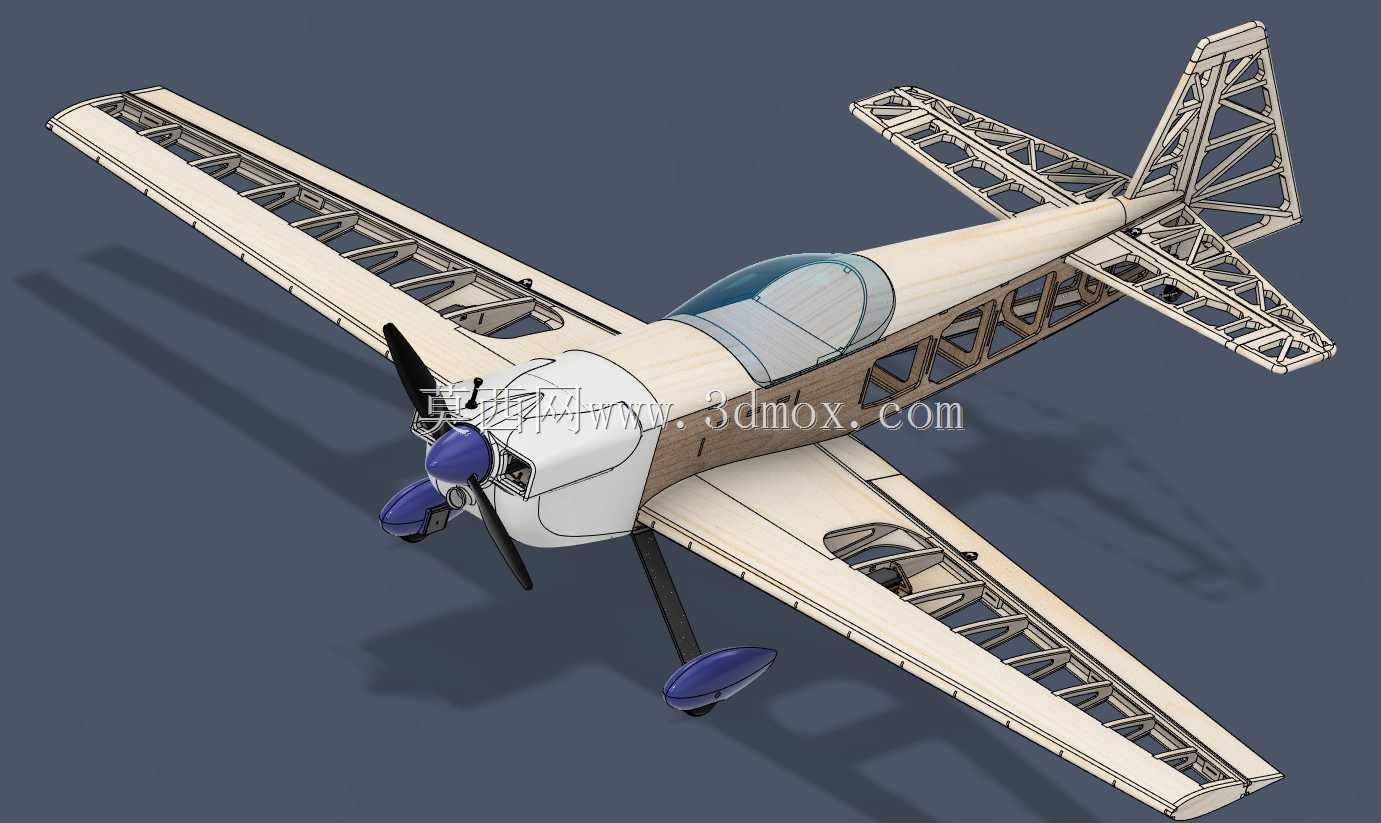

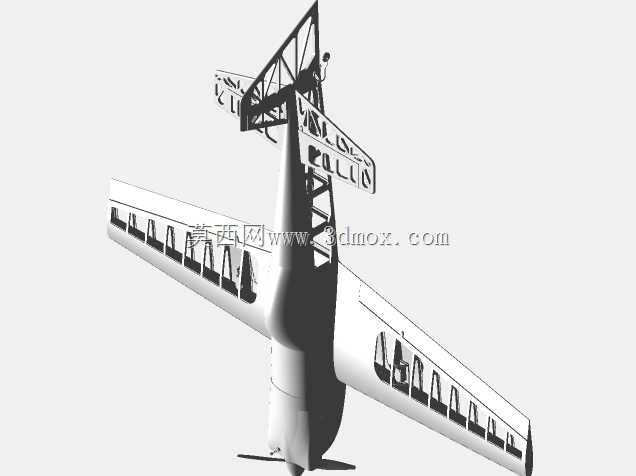

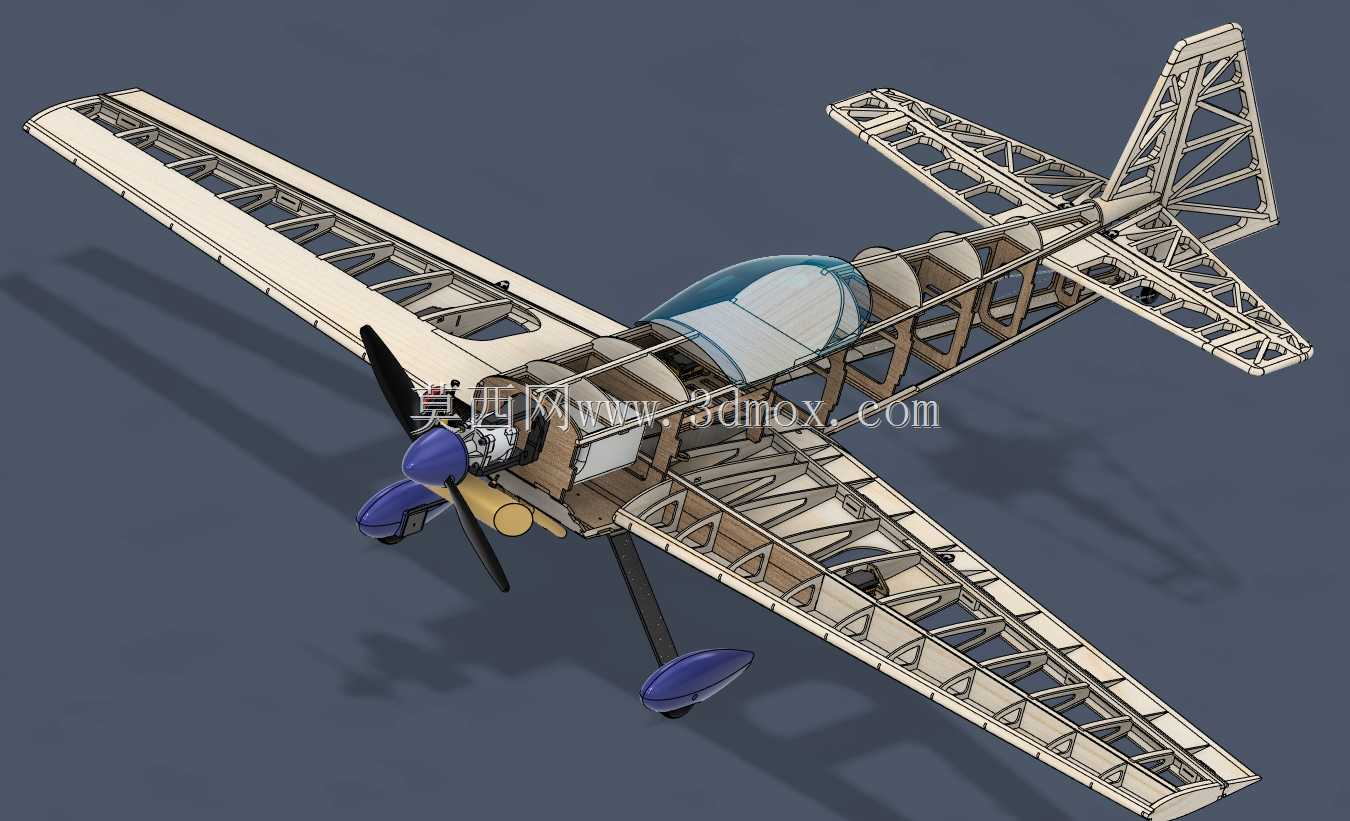

　　该航模结构采用经典上单翼布局设计，机身与翼面均采用桁架式轻木拼接构架，核心应用场景为遥控航空模型飞行运动、航模结构教学实训以及轻木类航空器的结构验证场景。从实际用途来看，这类构架式航模相比泡沫材质机型具备更高的结构强度与更优的维修便利性，局部构件损坏后可单独替换对应轻木杆件，无需整体更换机身或翼面部件，适合有一定动手能力的航模爱好者完成组装、调试与飞行作业。

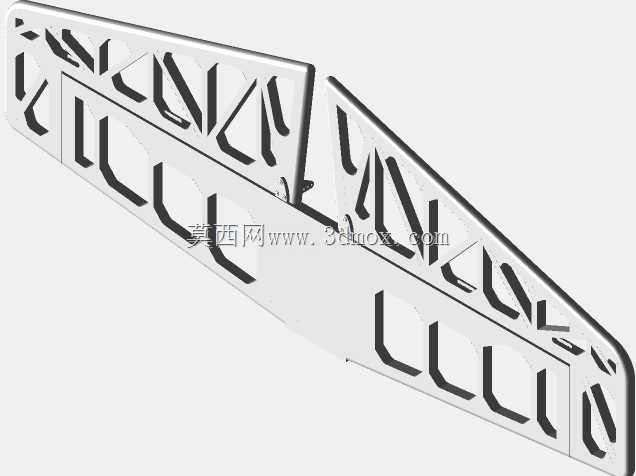

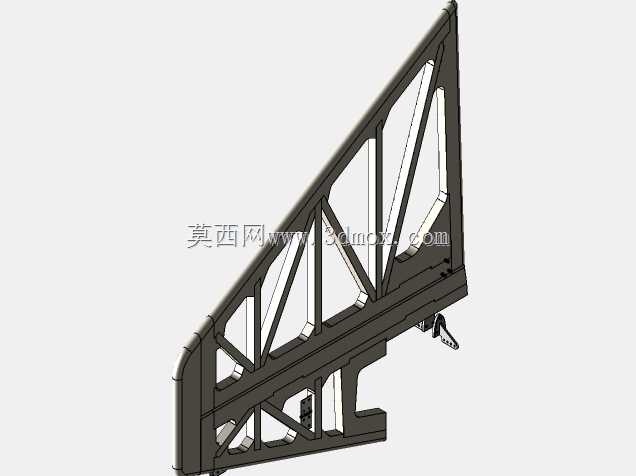

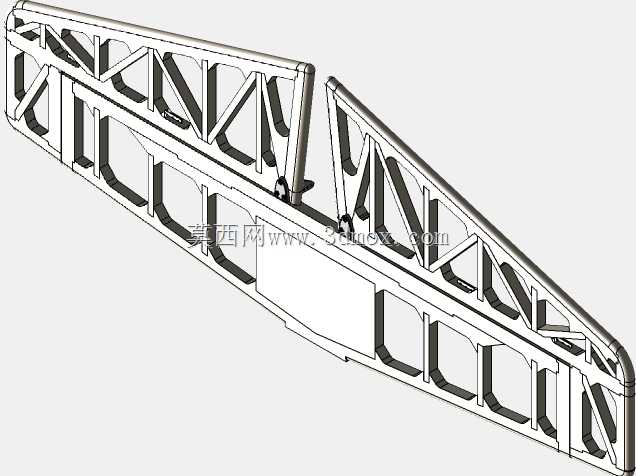

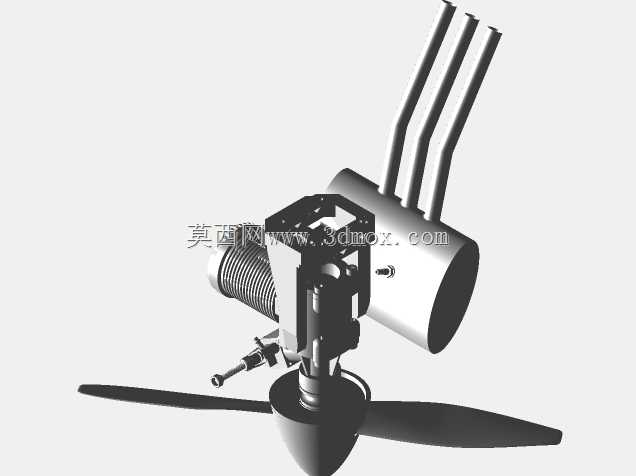

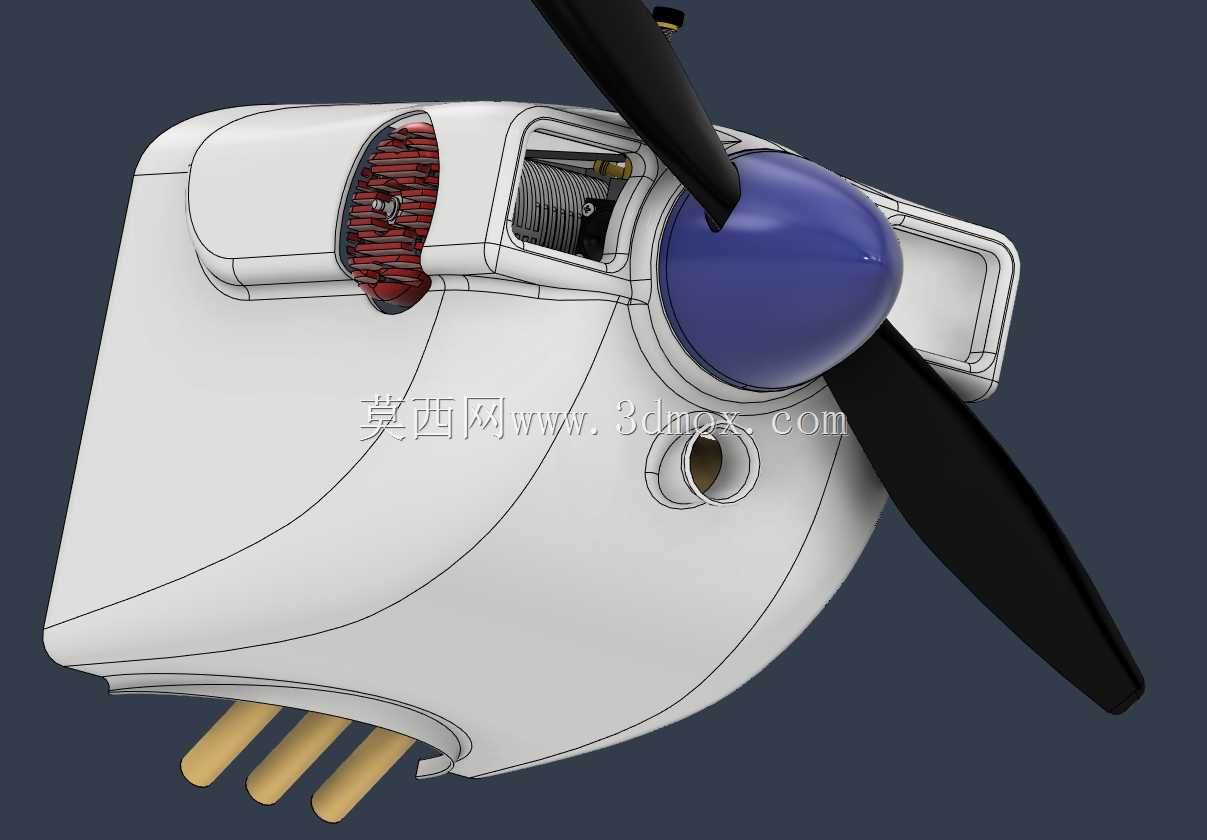

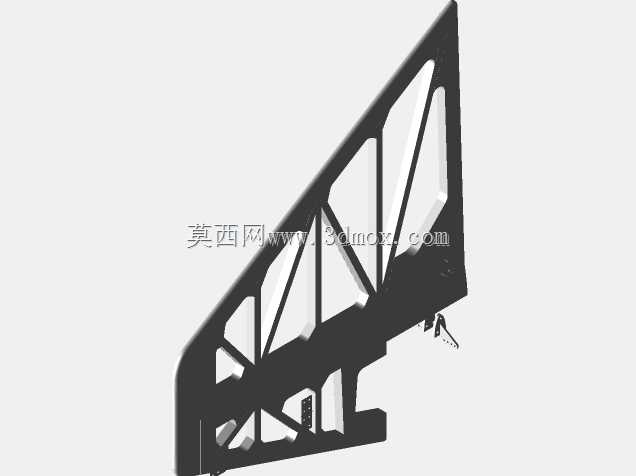

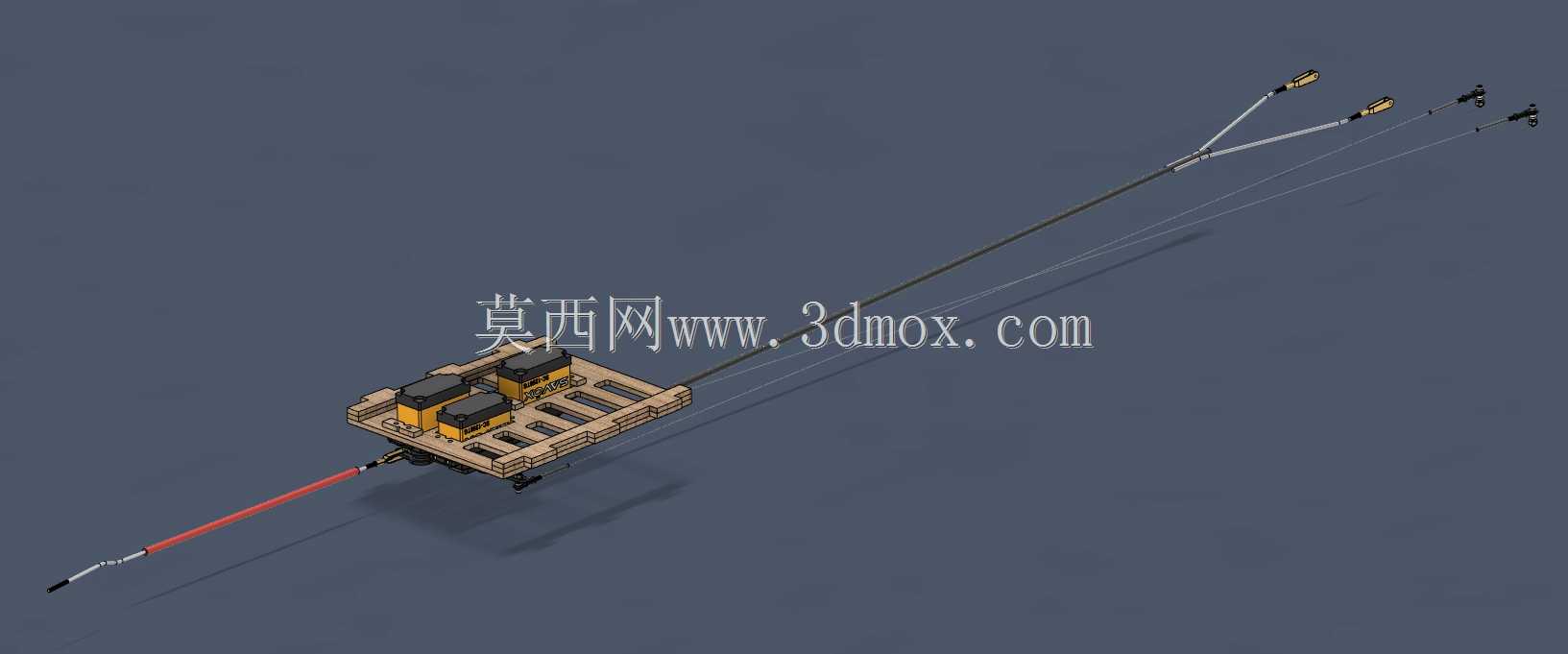

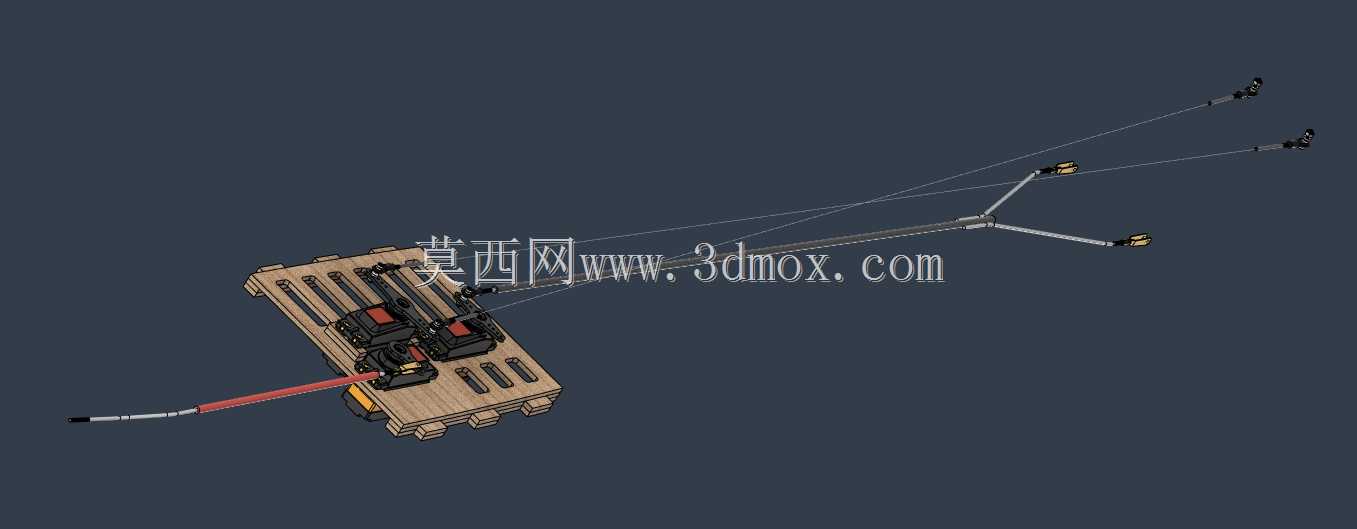

　　功能特性层面，整机预留了标准航电设备安装空间，机头位置可适配两冲程排量61级遥控模型发动机，舵面操纵位置匹配标准12kg级金属齿舵机的安装孔位，螺旋桨安装座可适配常规直径两叶木质螺旋桨，起落架采用铝合金弯杆搭配整流罩的结构，可满足草地、硬化铺装跑道的起降需求，尾翼组为常规平尾加垂尾的布局，操纵连杆走线沿机身桁架内侧布置，避免飞行过程中气流扰动对操纵线产生干涉。

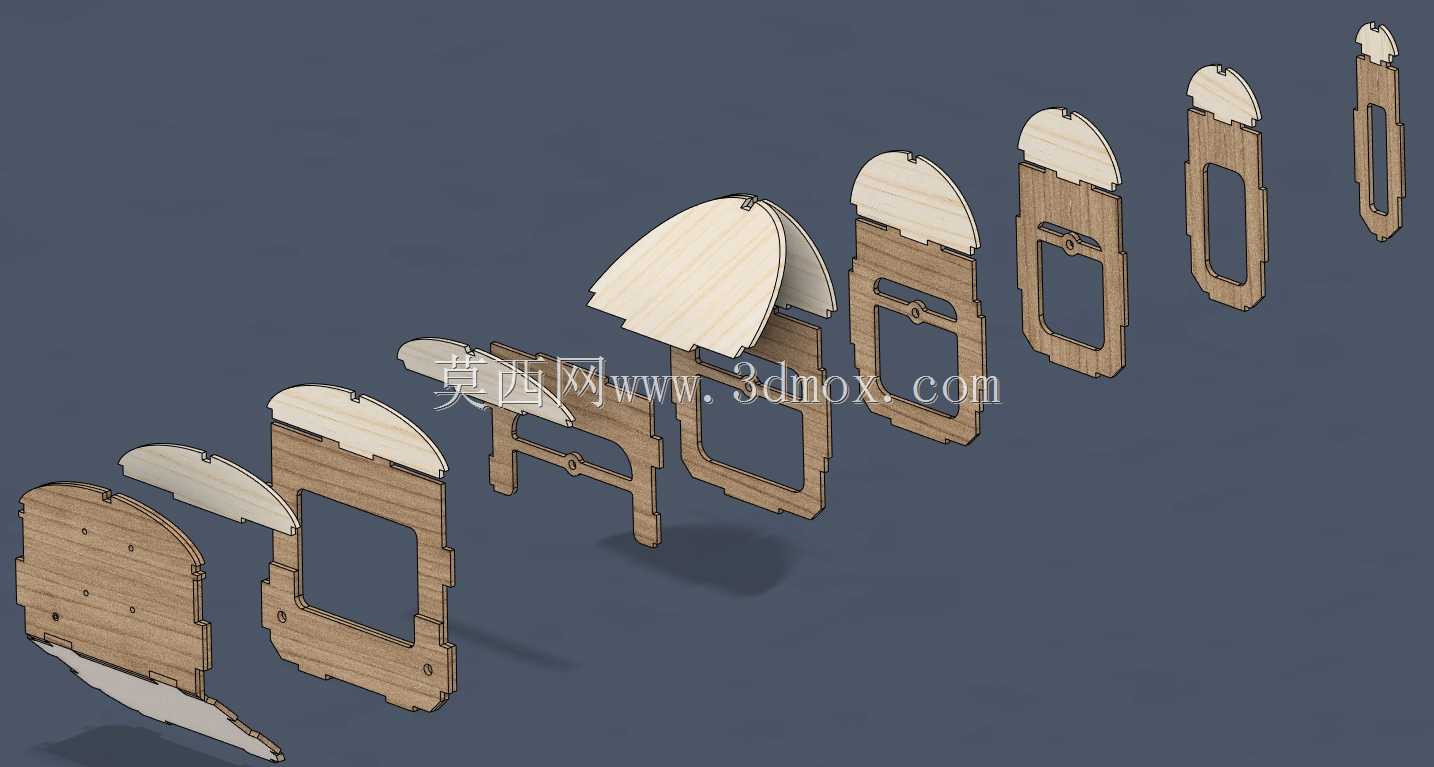

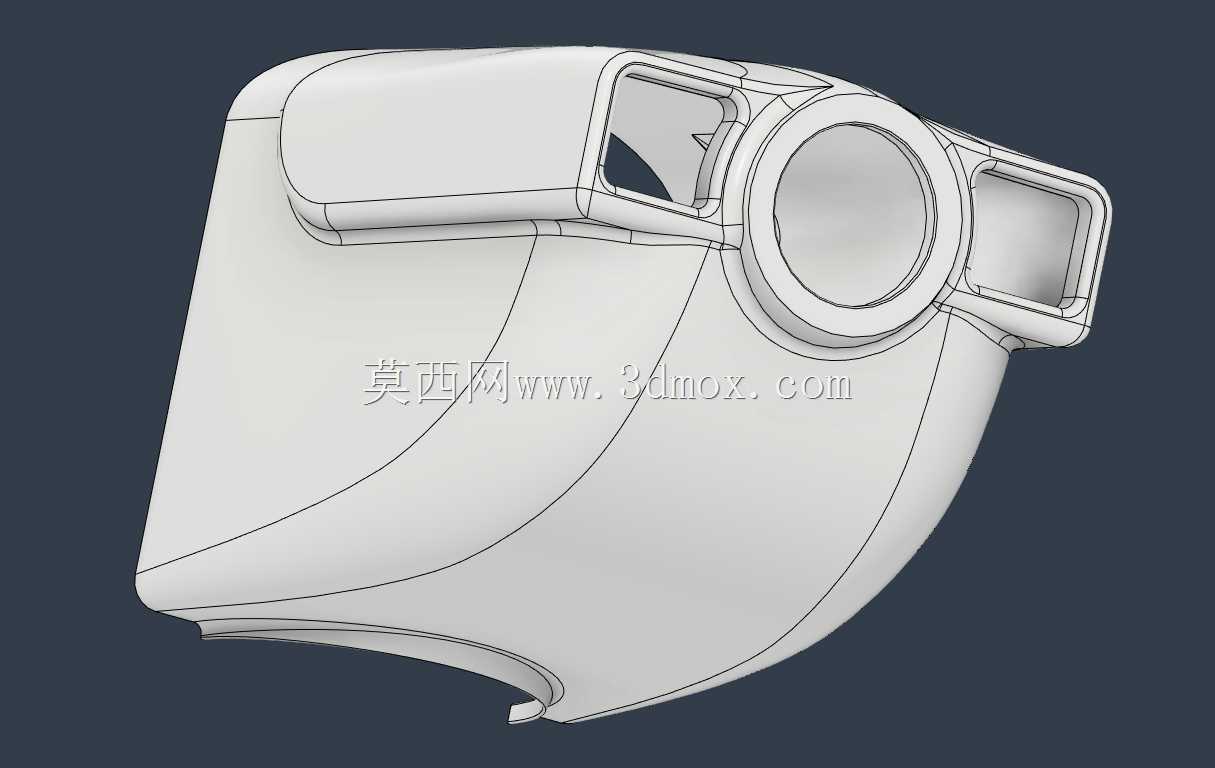

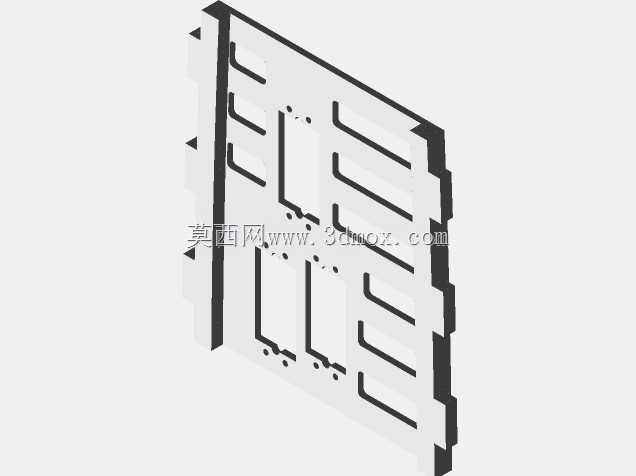

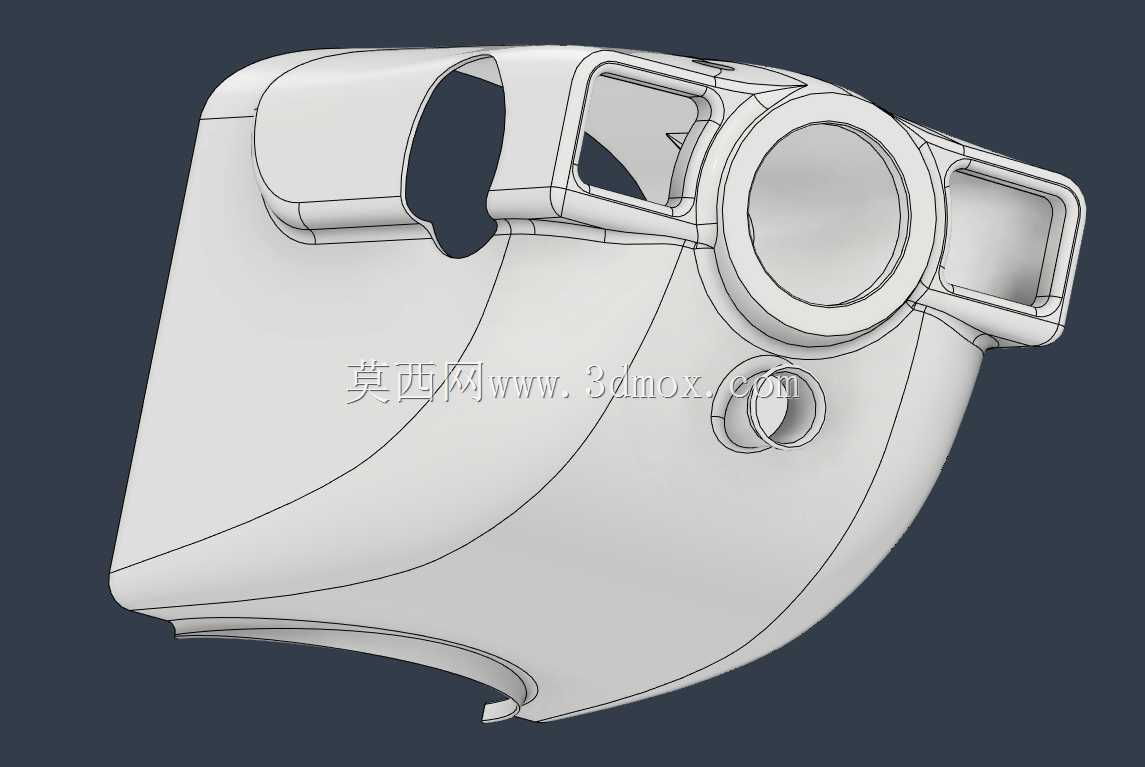

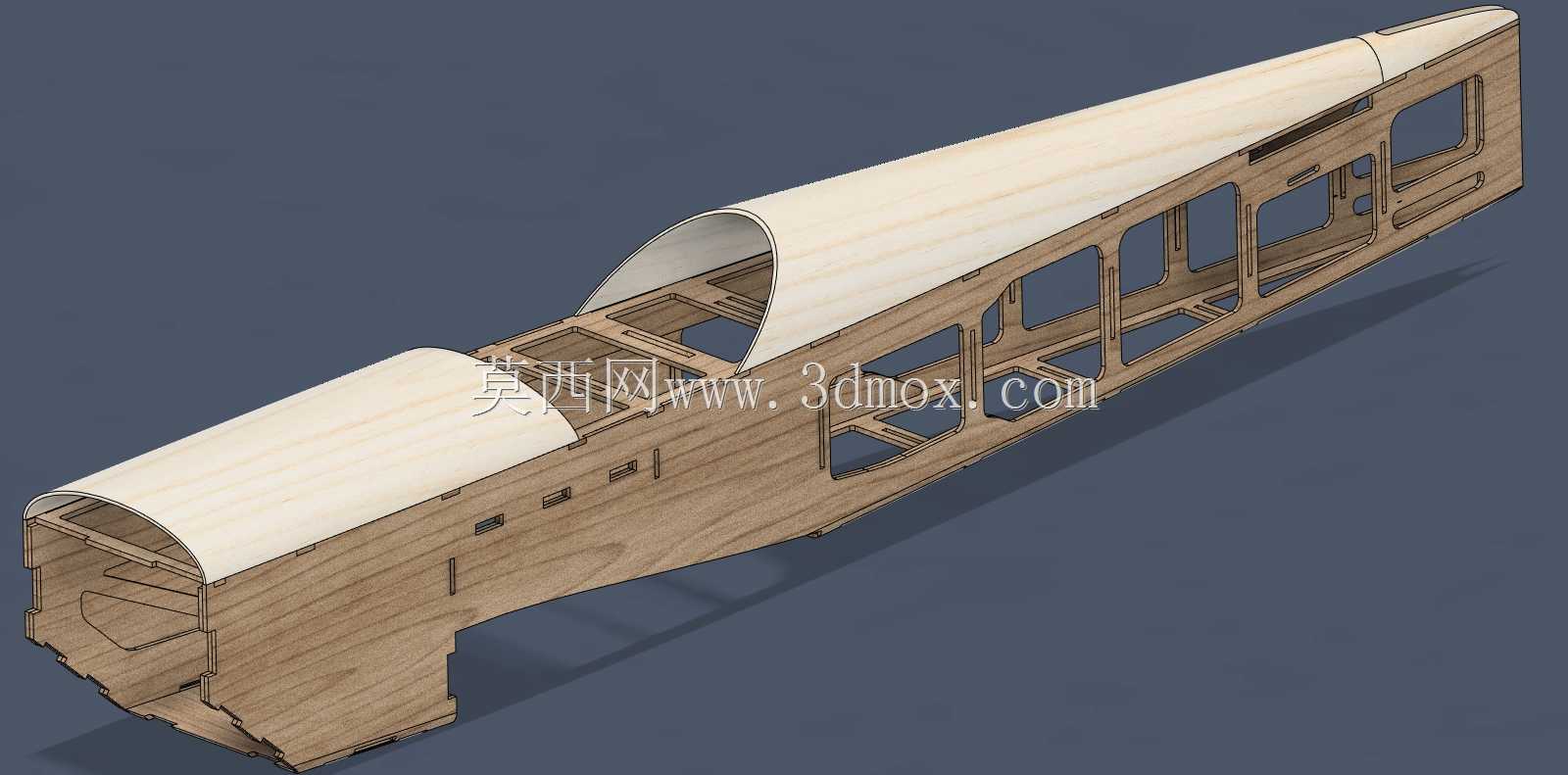

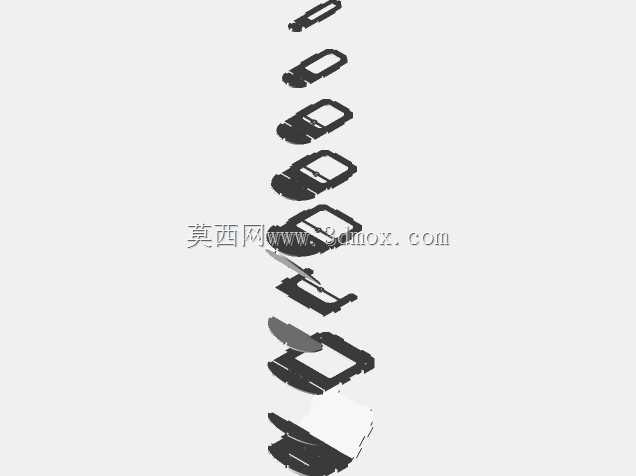

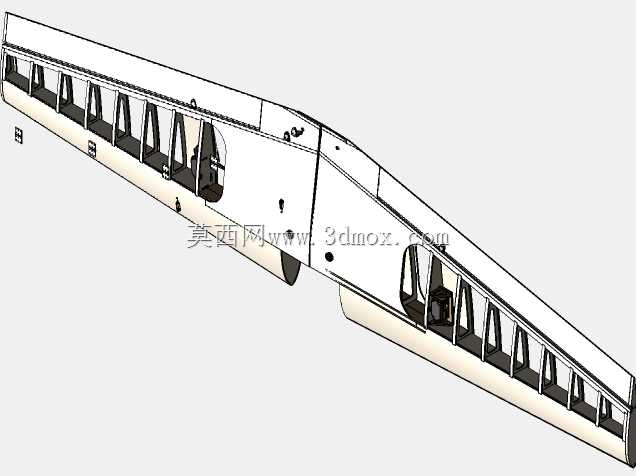

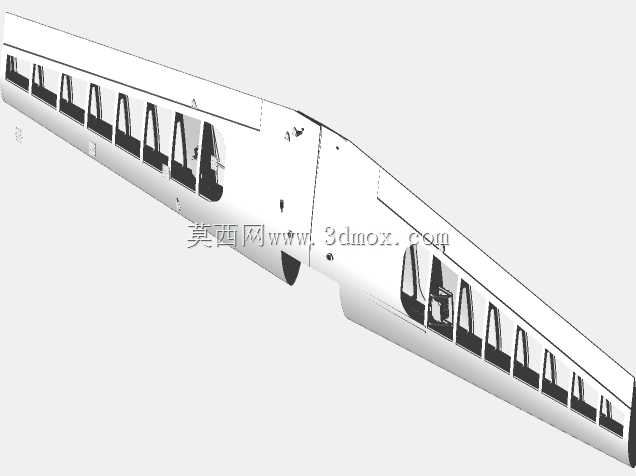

　　设计思路上，整机采用激光切割轻木片拼接的工艺逻辑，所有承力杆件均按受力方向布置，机翼主梁采用上下双层轻木夹碳片的加强结构，翼肋按翼型曲线等距排布，既保证翼面的气动外形精度，又尽可能降低整机结构重量；机身前段为发动机、油箱、接收机电池等重量较大部件的安装舱，通过重量集中布置在重心附近的设计，减少飞行过程中的配平调整量，机身后段逐步收窄过渡到尾翼安装座，降低尾部结构重量对整机重心的影响。

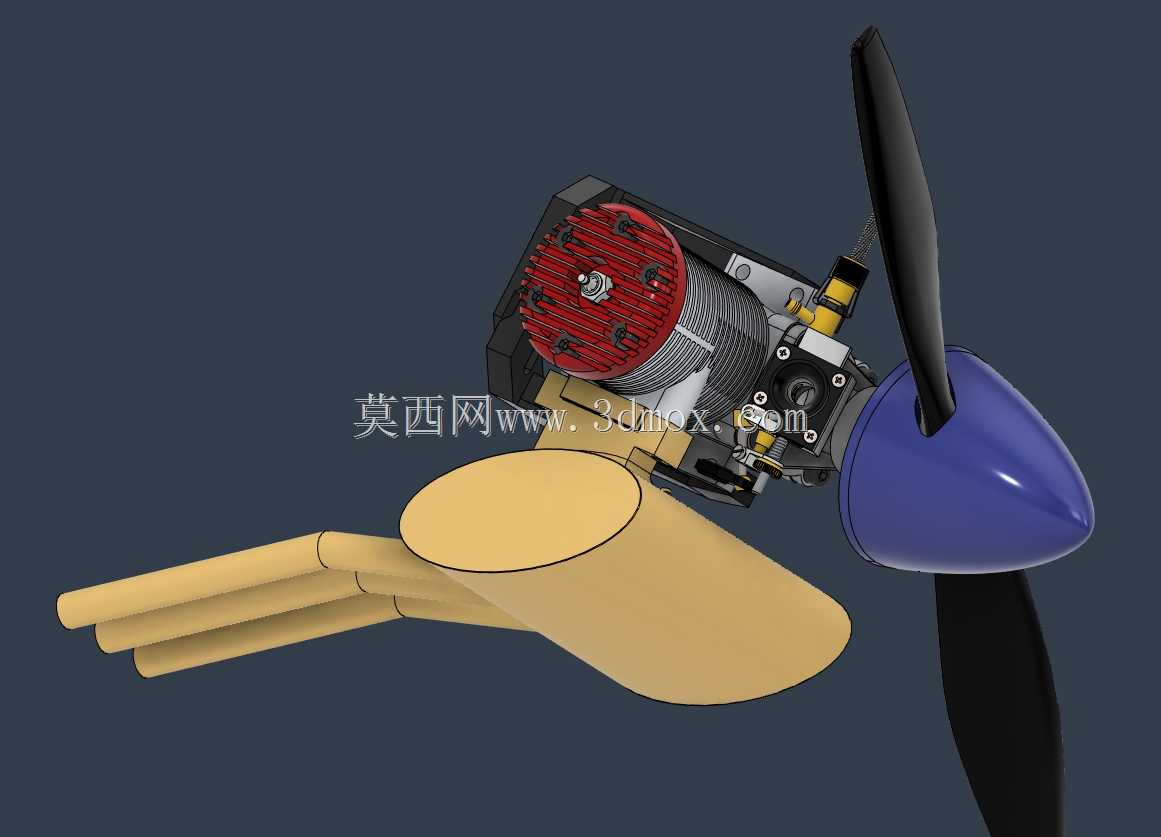

　　安装边界方面，机翼与机身采用插接式固定结构，插销为硬质铝合金圆杆，安装时需保证左右机翼的安装角一致，偏差控制在0.5度以内，避免飞行中出现左右升力不对称的问题；发动机安装座预留了标准安装孔距，可适配同级别不同品牌的两冲程模型发动机，安装时需保证发动机曲轴中心线与机身纵轴线重合，偏差过大会导致飞行中出现偏航力矩；起落架安装位置位于机翼下方的机身加强框处，安装孔位预埋了硬木垫块，避免着陆冲击时轻木构架出现撕裂问题；舵面铰链采用尼龙合页连接，操纵舵量可通过摇臂孔位调整，满足不同飞行风格的操纵灵敏度需求。整体结构未做蒙皮覆盖，完整展示了内部桁架的受力传递路径，可作为轻木航模结构设计的参考样件，用于验证不同翼型、不同尾翼布局下的结构受力合理性。
