带150微米滤芯的三件式水路过滤壳体结构

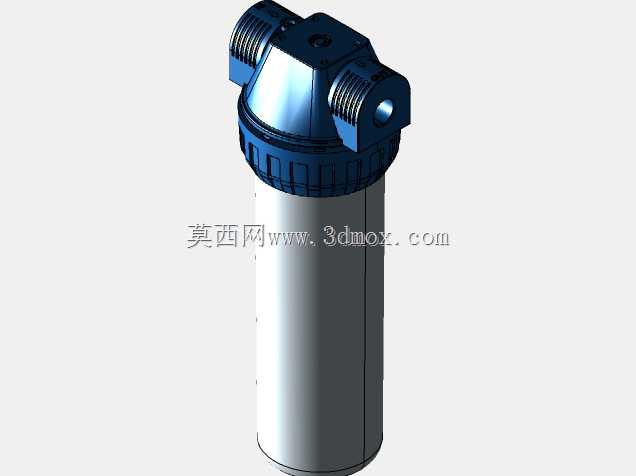

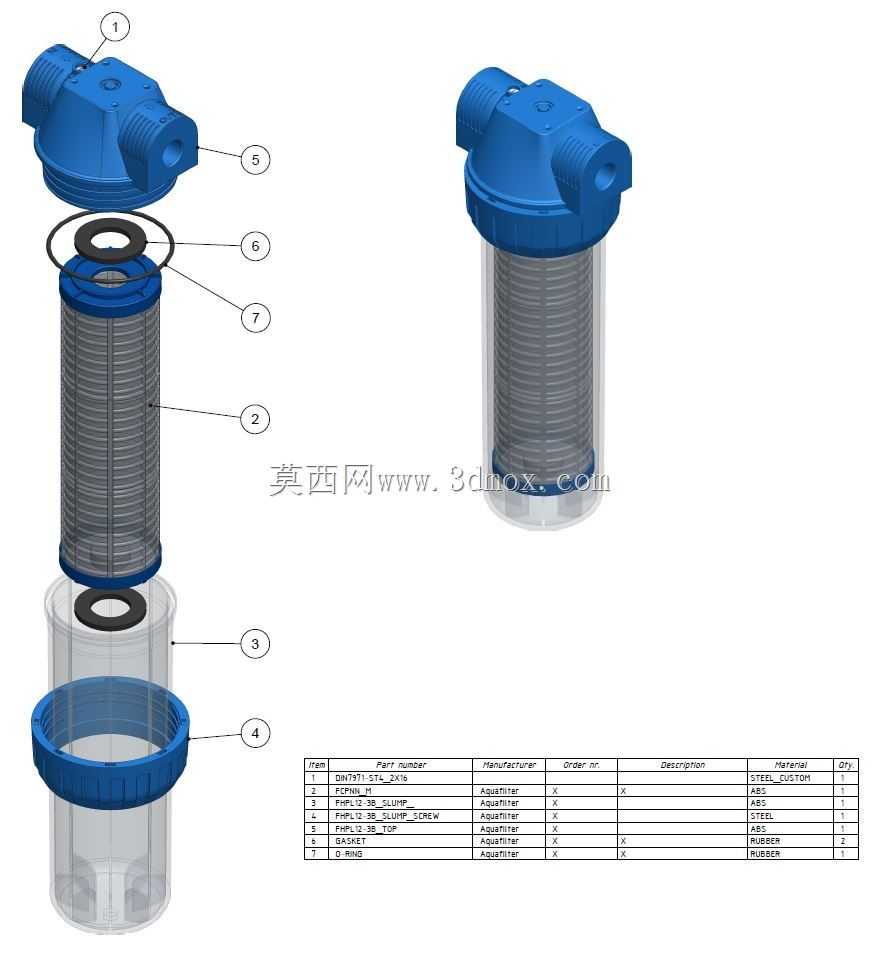

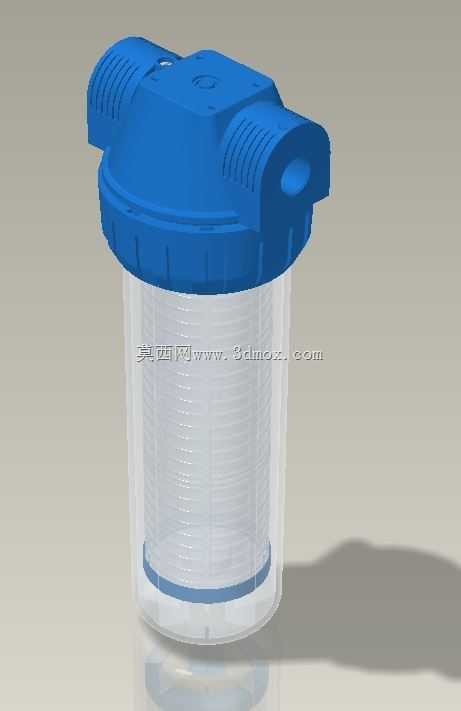

　　这款过滤壳体采用三件式拆分结构设计，核心适配150微米精度的过滤插件，主要面向民用净水、小型工业循环水路、设备冷却回路等场景的杂质拦截需求，可有效滤除水流中携带的泥沙、金属碎屑、悬浮颗粒等杂质，避免下游管路堵塞、精密阀件卡滞或换热面结垢堵孔。从结构设计逻辑来看，拆分式的三段壳体分别承担不同功能：顶部端盖集成两个对称的内螺纹接口，作为流体的进出通道，接口轴线与壳体轴线垂直，可直接对接同管径的硬管或软管，无需额外转接弯头，减少管路接头的泄漏点；中部为透明可视的滤腔筒体，采用通透材质制作，日常巡检时无需拆解设备，即可直接观察内部滤芯的污堵状态，判断是否需要冲洗或更换滤芯，降低运维的排查成本；底部为旋紧式端盖，

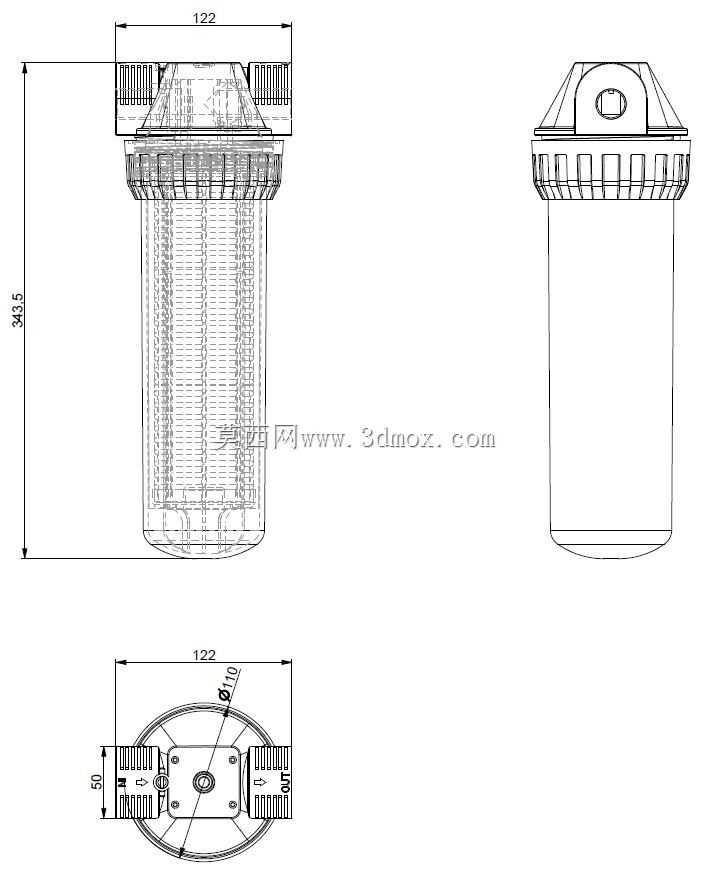

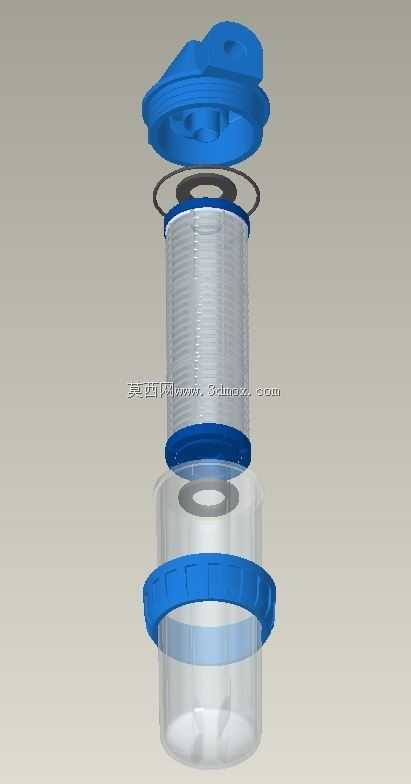

　　通过蓝色锁紧环与中部筒体实现密封连接，更换滤芯时仅需旋下底部端盖即可抽出旧滤芯，无需拆卸顶部的管路连接，大幅缩减维护操作的时间。密封结构上，滤芯上下两端分别设置环形密封胶圈，顶部胶圈贴合上端盖的定位台阶，底部胶圈卡入下端盖的密封槽，避免未经过滤的流体从滤芯与壳体的间隙旁通，保证所有流经的液体都必须穿过滤芯的过滤层，确保过滤精度达标。安装边界方面，整体为竖直安装形态，顶部两个接口的中心距、筒体的外径、整体高度均适配常规小流量水路的安装空间，进出水方向可根据现场管路走向调整，锁紧环的旋合扭矩不需要过大，依靠胶圈的压缩量即可实现额定压力下的无泄漏密封，日常维护不需要专用工具，徒手即可完成拆解操作。过滤插件采用褶皱式滤网结构，

　　150微米的过滤精度可平衡通流能力与拦截效果，在保证杂质拦截效率的同时，不会造成过大的水路压损，适配家庭入户前置过滤、小型机床冷却系统过滤、园林喷灌管路过滤等多种低压小流量的应用场景，结构上没有易损的复杂构件，除滤芯和密封胶圈外，壳体部分可长期重复使用。
