集装箱式共生过滤净化装置结构设计

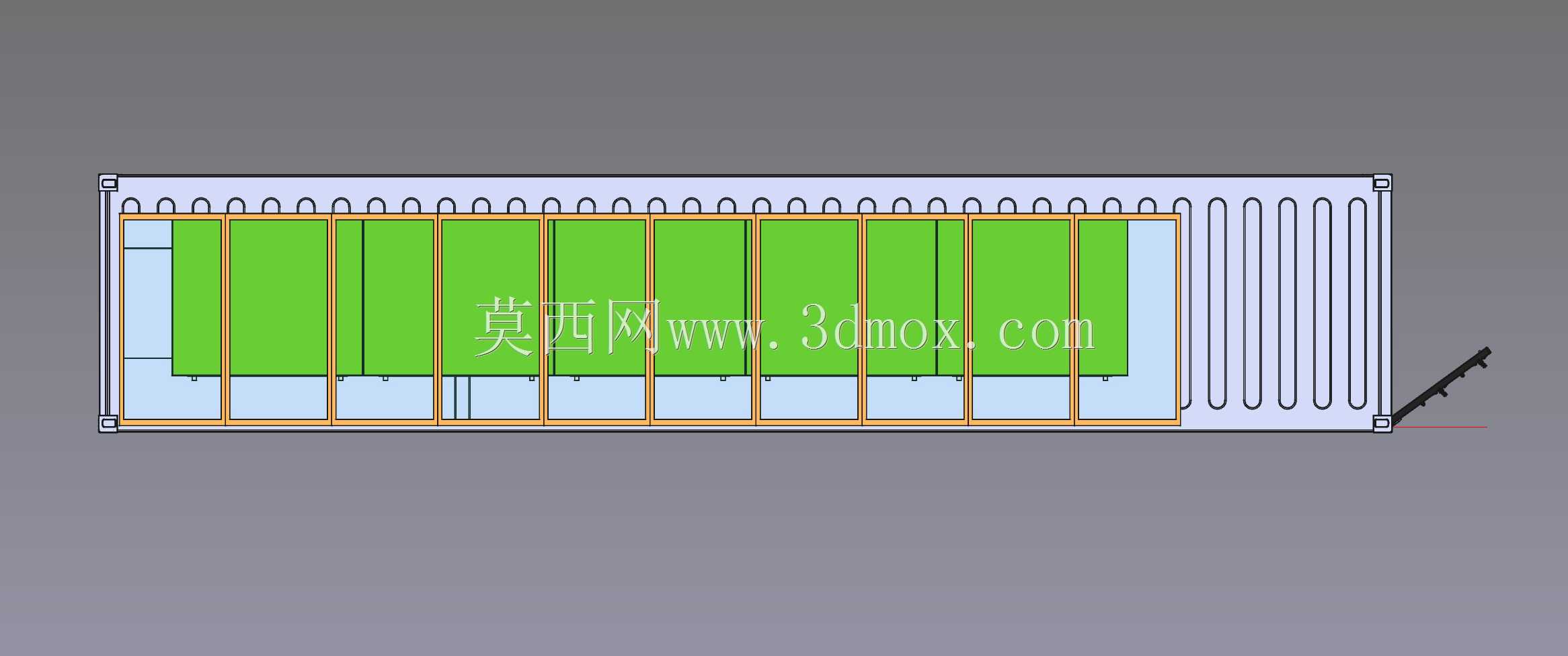

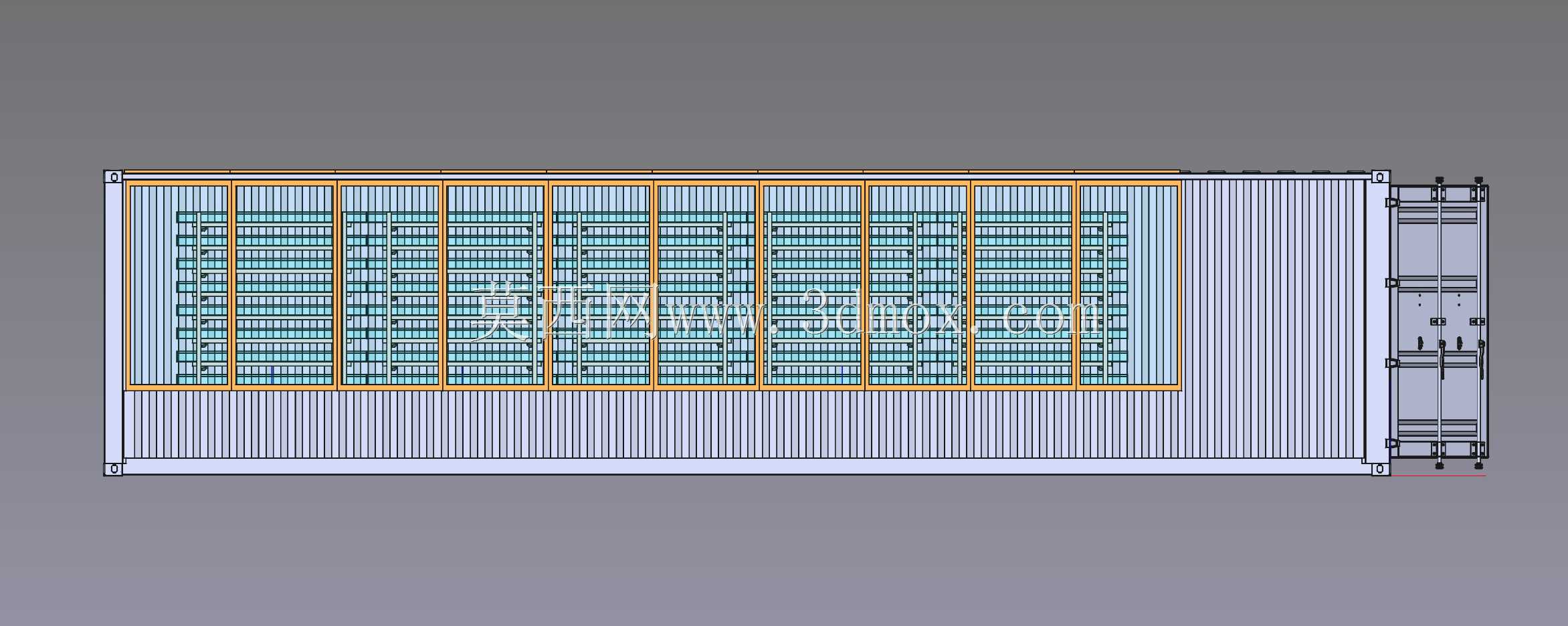

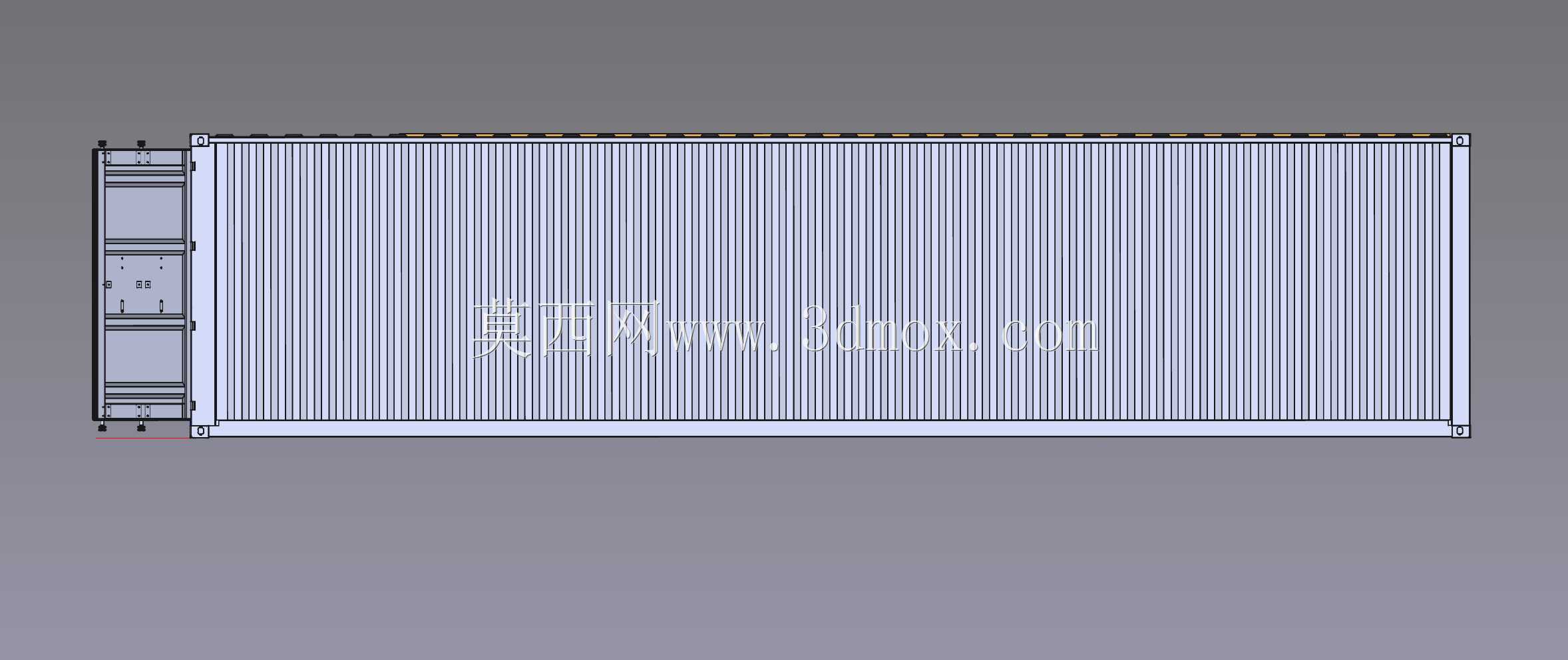

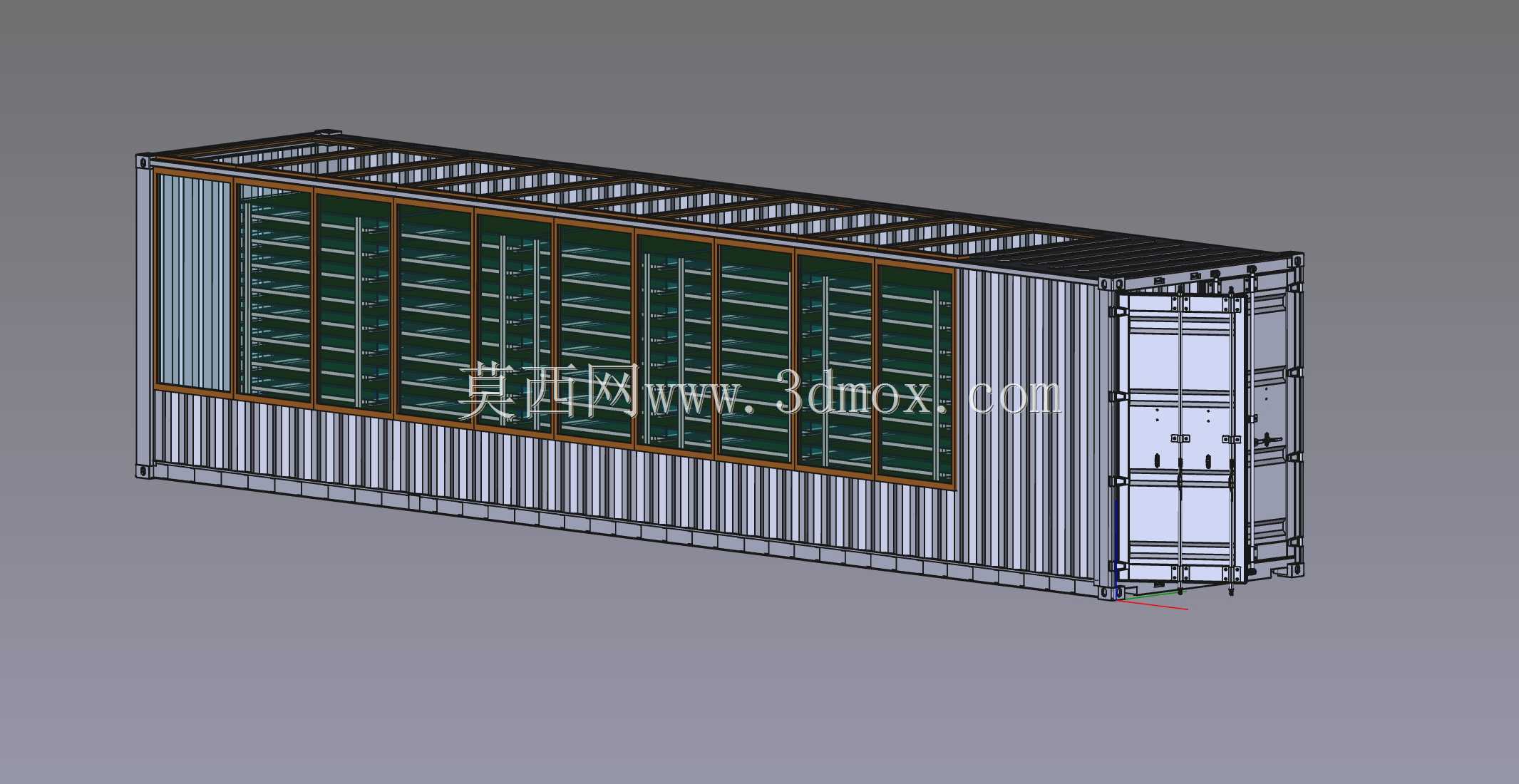

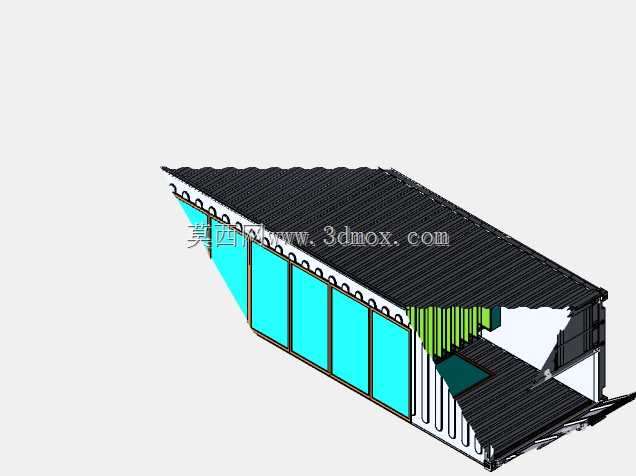

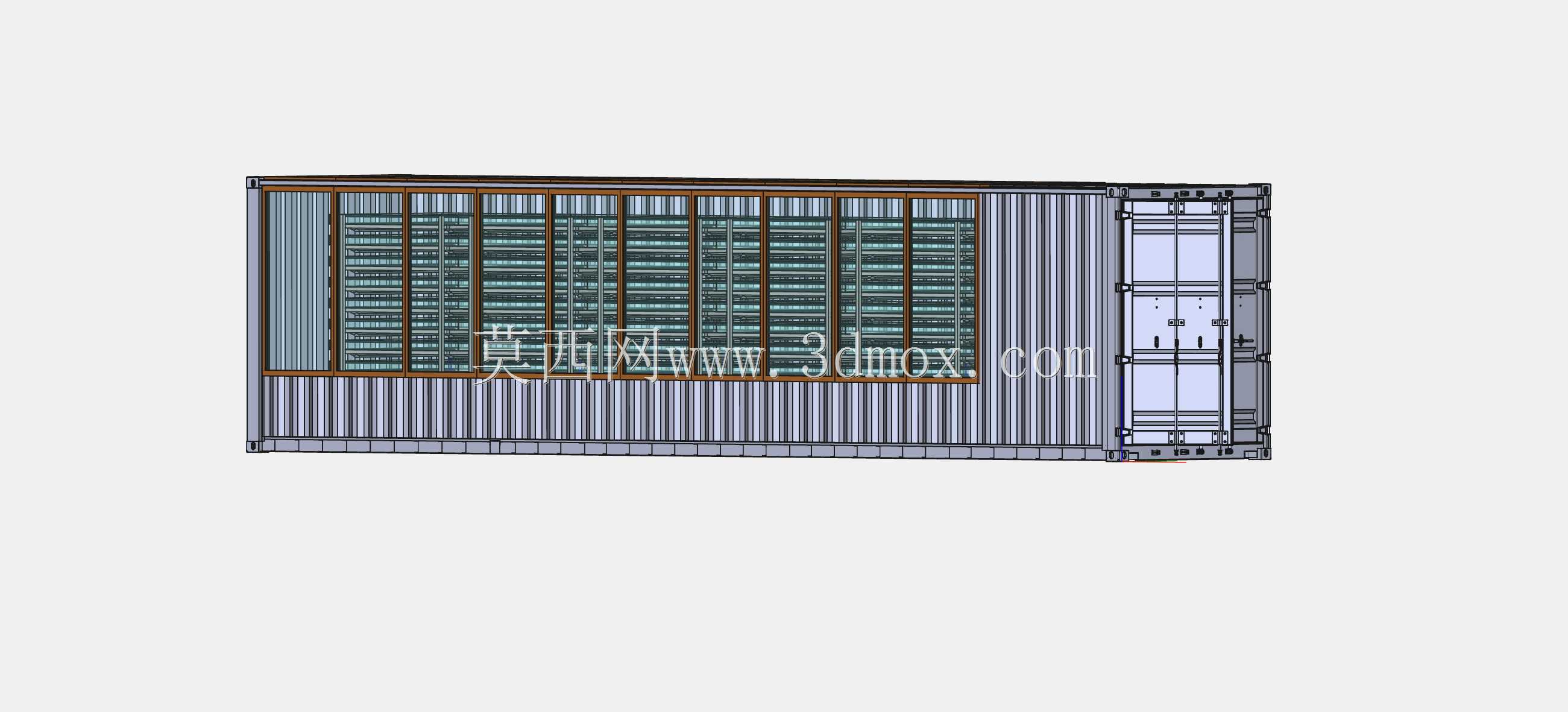

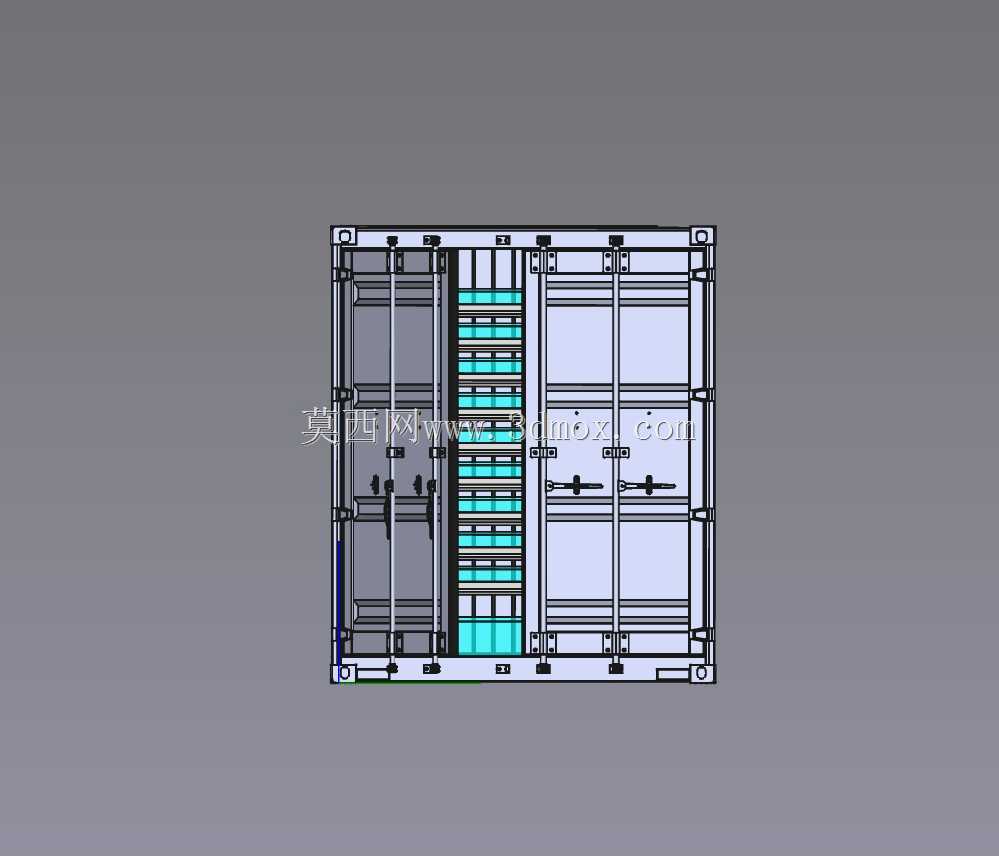

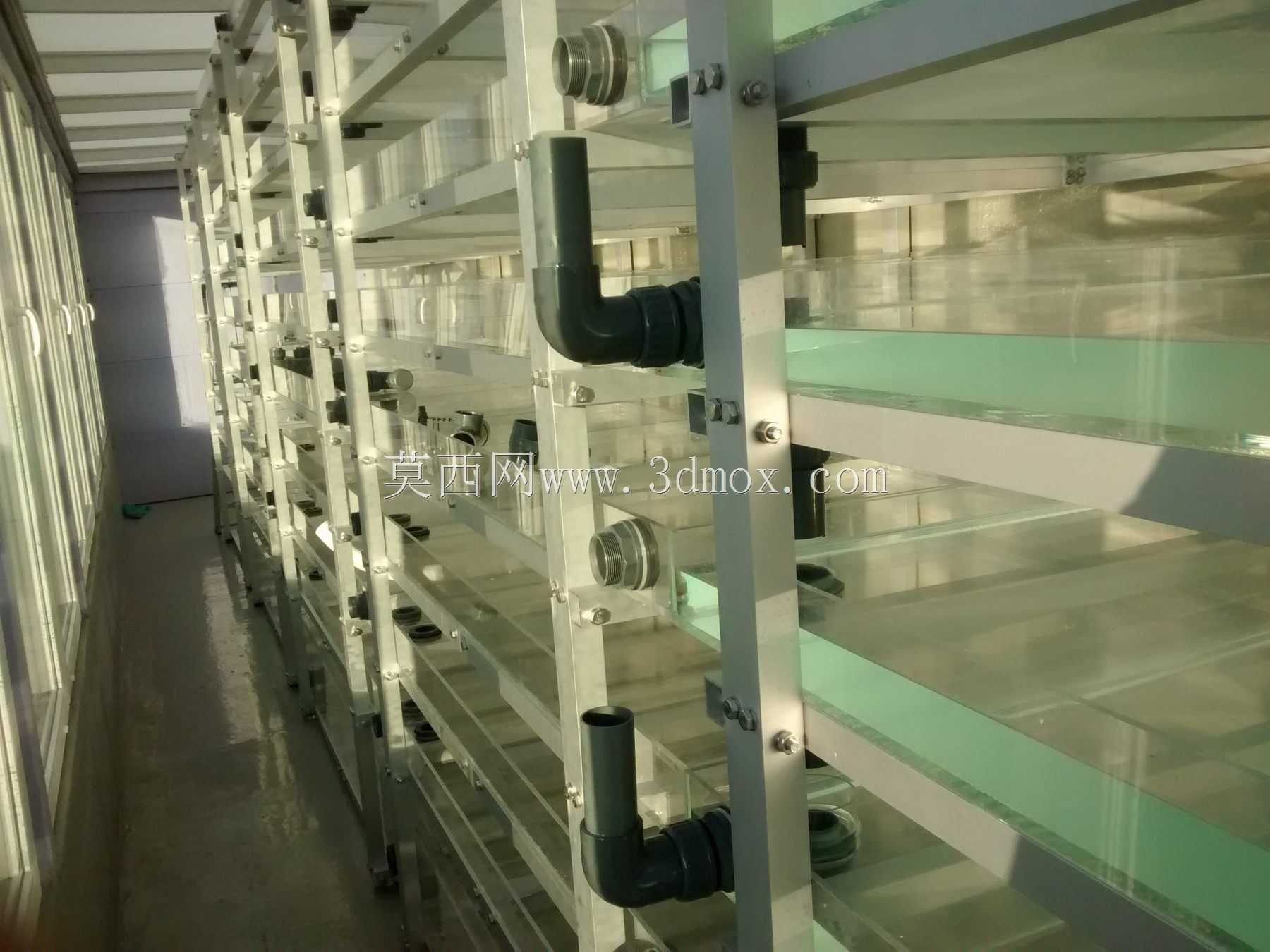

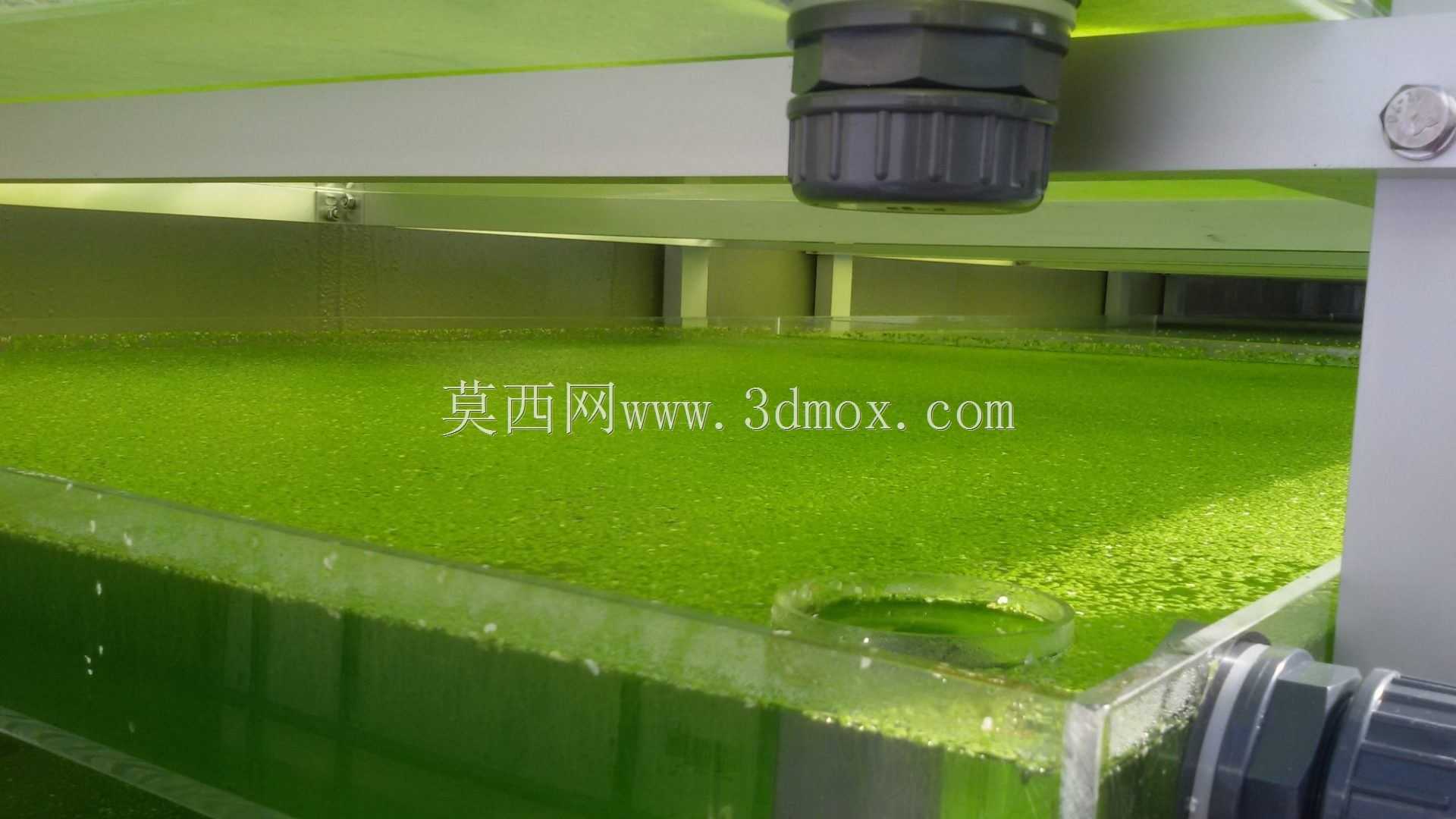

　　该装置以标准40英尺海运集装箱为承载主体，将高污染水体过滤、废气净化与生物量生产整合在同一封闭壳体内，整体沿箱体长度方向布置五组垂直池塘单元，侧壁大面积开窗用于采光与植物生长观察，端部保留集装箱原有双开门结构，便于内部滤材、管路与培养架的检修进出。建模时完整还原了瓦楞侧板、角件、顶梁、门框等集装箱受力构件，内部垂直池塘采用分层搁架与透明围护组合，浮萍、微生物附着面与输水通道在架体内交错排布，水流从一端进入后逐级跌落、曝气、静置，污染物在透明水池组成的级联系统中被浮游微生物和水生植物持续分解吸收。

　　针对靠近交通圈或养殖区的使用场景，装置在空气处理段配置圆柱形空气洗涤器，废气由侧部吸入后与富含微生物的喷淋水接触，颗粒物和气态污染物转入液相，再随回水进入池塘生态段完成降解；植物在光照下迅速繁殖，定期从水面掠收即可移出氮磷等营养盐，同时形成可观的生物产出。结构设计上，集装箱外壳承担运输吊装与户外防护，内部架体承担竖向培养层荷载，管路沿箱体顶角和立柱隐蔽敷设，既保留标准集装箱的堆码、挂车运输边界，又避免改造后外形超宽超高。

　　安装边界方面，整机外形遵循40英尺集装箱的长宽高约束，现场只需找平基础、接入进出水管、供电与必要的补排水接口，即可组成可移动的生态过滤站；端部开门区需预留检修与更换填料的操作空间，采光窗侧应避免长期遮挡，以保证水生植物光合作用。模型对门窗开启关系、层架间距、喷淋管走向、水池串联路径均有明确表达，可用于环保设备方案评审、集装箱改造校核、生态养殖循环水系统选型，以及污水处理与鱼菜共生类项目的布置参考。
