移动式激光焊接机柜整机结构设计

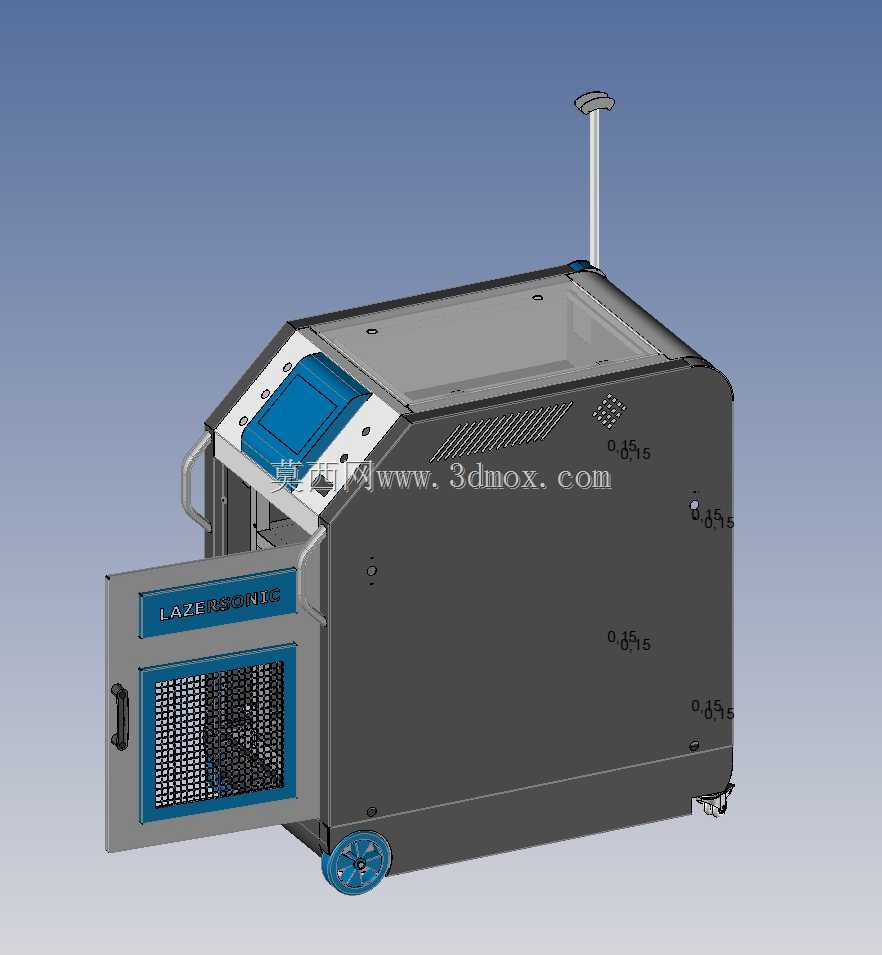

　　这套移动式激光焊接机柜的三维结构，面向车间内中小型金属构件的现场补焊、工位流转焊接与小批量精密焊接场景，区别于固定安装的大型激光焊接工作站，整机采用带脚轮的柜式集成布局，可在钣金加工车间、五金制品产线、模具维修工位之间灵活推移，适配多工位、小批量、频繁转场的焊接作业需求。柜体内部预留了激光发生器、冷却循环单元、电气控制模块、焊接送丝机构的分层安装空间，前侧设置可向外开启的检修门，门板上集成通风格栅与观察视窗，日常作业时柜门闭合可阻隔焊接产生的飞溅碎屑、烟尘向外扩散，设备维护时可完全翻开，露出内部管路与电气安装位，无需拆解柜体侧板即可完成滤芯更换、线路检修、冷却液位检查等常规运维操作。柜体顶部预留平整的承重安装面，可放置手持焊接枪头、

　　配套送丝装置，后侧竖立的伸缩支撑杆用于布设焊接枪的拖拽线缆与冷却管路，避免作业过程中线缆拖地被碾压、勾挂。移动机构采用前部两个带刹车的万向脚轮、后部两个定向支撑脚的组合设计，推移时抬起柜体后侧即可灵活转向，就位后锁死万向轮刹车，可抵消焊接作业时的轻微反冲力，避免柜体移位。结构设计阶段优先采用折弯钣金拼焊的柜体框架，侧板做局部压筋加强，在控制整机自重的前提下避免柜体受内部设备重压产生形变，侧板上预留多组标准化通风散热孔，对应内部发热模块的排风路径，形成从下部进风、上部排风的顺畅散热风道，保证长时间连续焊接时机柜内部温度处于元器件允许工作区间。柜体侧面内嵌隐藏式推移扶手，扶手折弯角度贴合人工推移施力姿态，转运时无需额外加装牵引构件。

　　安装边界方面，整机柜体长宽高控制在车间标准通道通行尺寸范围内，可顺利通过1.2米宽的车间安全通道与标准工业门洞，就位后仅需在柜体周边预留单侧0.8米以上的检修开门空间，无需额外开挖基础、做地面固定，接入车间供电与冷却水源即可投入使用。柜体前侧操作面板做倾斜式布局，操作人员站立姿态下即可完成参数调节、模式切换，无需弯腰俯身，符合车间作业的人机工程要求，柜体边角全部做圆弧折弯处理，避免转运过程中磕碰划伤操作人员，整体结构兼顾了移动灵活性、作业防护性与运维便捷性。
