高精度钢铁侠MK42战甲手办结构设计

　　本次呈现的机甲造型结构，核心面向潮玩手办开发、影视道具复刻、机甲主题展陈场景的结构设计需求，可直接作为手办开模打样、1:12比例可动玩偶开发、主题展陈摆件制作的结构参考依据，适配光敏树脂3D打印、注塑开模、PU树脂翻模等多种加工工艺的结构校验需求。从实际落地用途来看，该结构既可以作为静态收藏摆件的主体结构，也可通过关节处预留的0.15mm装配间隙加装球形关节连接件，改造为可动成品模型，适配不同定位的周边产品开发需求。在功能特性设计上，整体结构采用分块式装甲布局，胸甲、肩甲、臂甲、腿甲均为独立拆分构件，单块装甲厚度控制在1.8-2.5mm区间，既保证打印或注塑过程中不会出现薄壁翘曲问题，也预留了足够的后期打磨、上色操作空间；

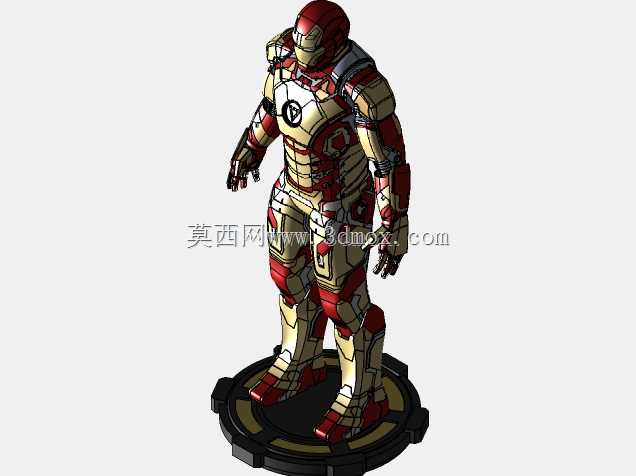

　　胸口反应炉位置预留直径8mm的圆形沉槽，可直接嵌入LED灯组实现发光效果，沉槽深度3mm，适配常规纽扣电池与灯珠的安装尺寸，无需额外二次扩孔加工。设计思路上，整体以影视设定的造型比例为基础，针对工业加工的可行性做了结构优化：所有装甲外边缘均做R0.3-R0.5mm的圆角过渡，避免加工过程中出现锐边崩缺，同时也提升把玩时的手感，防止划伤；装甲表面的分色凹槽深度控制在0.2mm，既可以保证渗线操作时的线条清晰度，也不会因为凹槽过深导致积漆问题；底座采用圆形承托结构，直径120mm，底部预留3mm深度的配重块安装腔，可嵌入铁块或锌合金配重件，提升整体摆放的稳定性，避免重心偏移导致倾倒。外形尺寸与安装边界方面，整体站立高度控制在220mm，

　　对应1:9比例的手办尺寸，肩宽85mm，前后最大纵深（含底座）130mm，所有外凸构件（包括肩甲边缘、手部装甲、脚部侧翼）均控制在底座直径范围内，摆放时不会超出底座边界，适配常规展示盒的内部尺寸要求；关节连接位置均采用标准十字插榫结构，插榫直径3mm，插拔力控制在15-20N区间，既保证组装后的结构稳定性，也方便后期拆解更换配件；脚部与底座的连接采用隐藏式磁吸结构，在脚底预留2mm深度的磁铁安装槽，对应底座表面的定位凸点，安装后无外露连接结构，保证整体外观的完整性。针对加工过程中可能出现的收缩变形问题，所有长条形装甲构件（如小臂甲、小腿甲）均在背面设计了0.8mm厚度的加强筋，加强筋间距12mm，有效控制打印或注塑过程中的翘曲变形量，将整体形位公差控制在0.1mm以内，保证组装时的配合精度。
