CFC225P家用工业配电差速保护开关

　　这款差速开关主要应用于低压终端配电回路的剩余电流防护场景，覆盖民用住宅入户配电、工商业终端配电箱、小型设备供电回路等常见配电场景，核心作用是在回路出现剩余电流超出阈值、相线与中性线电流差达到动作值时快速切断回路，避免人身触电、线路绝缘破损漏电引发的火灾等安全事故。从实际功能特性来看，这款额定电流25A的两极开关，动作剩余电流为0.3A，属于AC型剩余电流保护装置，可对工频交流类剩余电流做出可靠响应，同时兼具过载、短路保护能力，不需要额外搭配同规格微型断路器即可独立完成回路的全维度防护，减少配电箱内的元件占用空间。从设计思路上，这款开关采用标准模数化导轨安装结构，整体外壳采用阻燃耐冲击的热固性工程塑料，

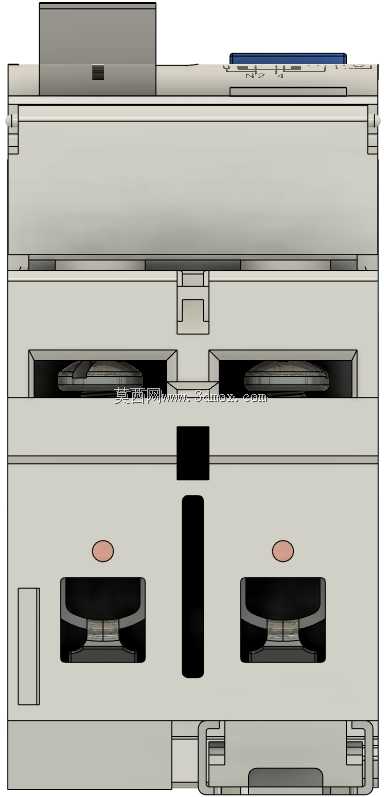

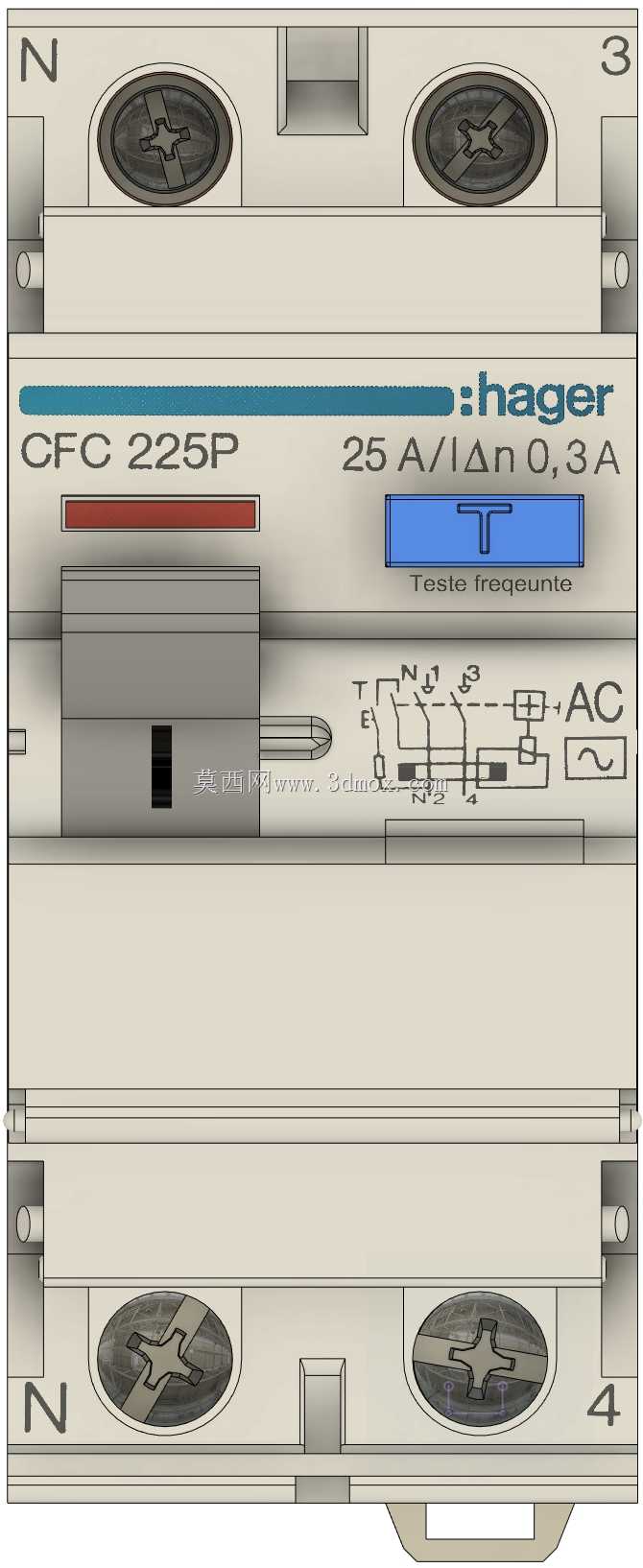

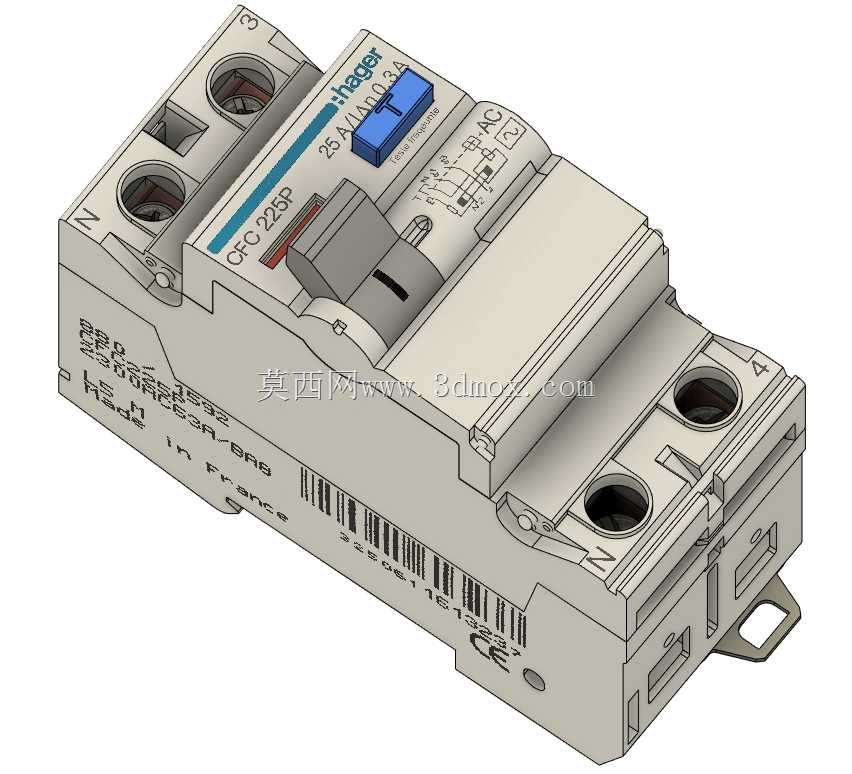

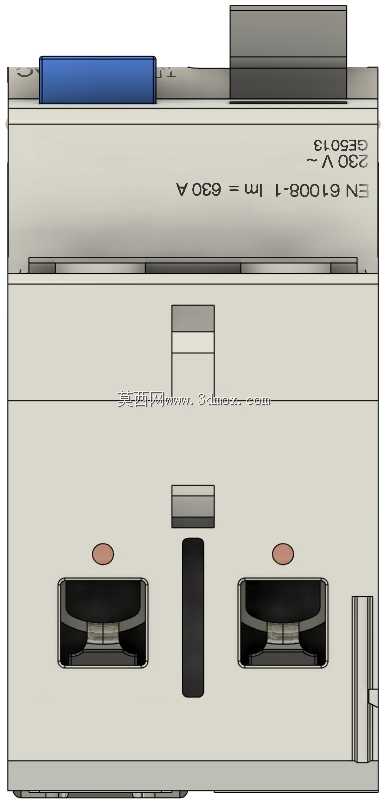

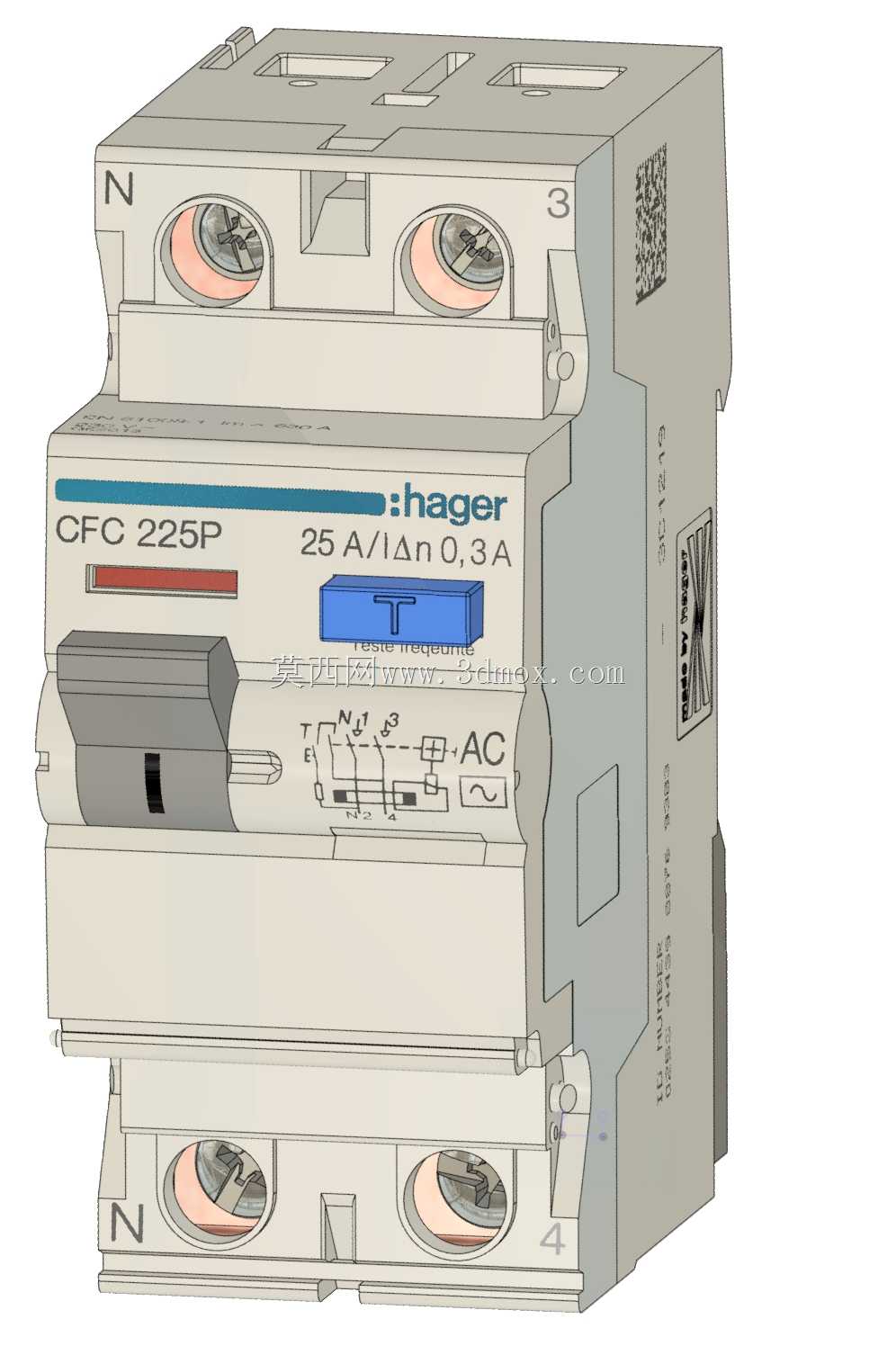

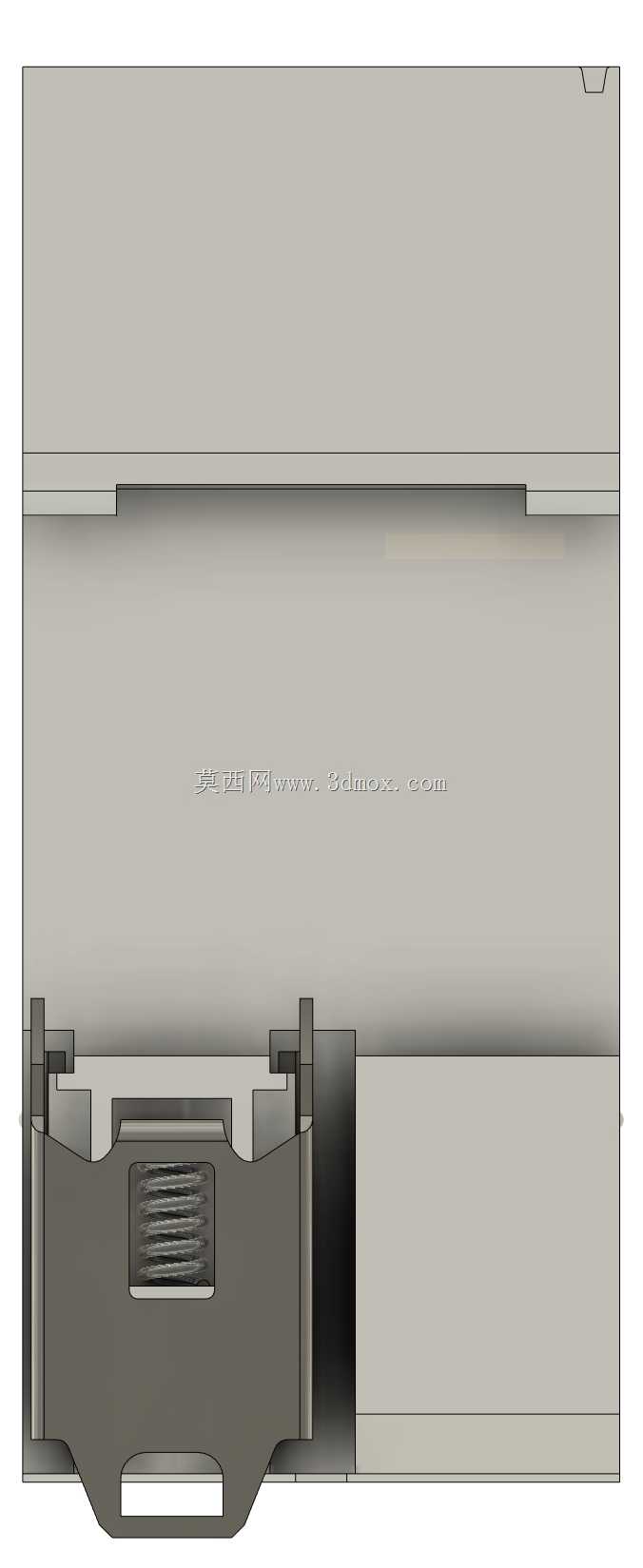

　　上下进线端均设置带标识的接线端子，相线与中性线端子分别标注N极标识，避免施工时接错线导致保护失效；操作手柄设置清晰的分合位置指示，正面带有蓝色测试按钮，可在日常运维时定期按下验证保护机构的动作可靠性，按钮旁印有清晰的接线原理示意图，现场施工人员无需查阅说明书即可快速完成接线校验。外形尺寸完全遵循终端配电元件的通用模数规范，整体宽度对应标准模数单元，安装时卡接在35mm标准DIN导轨上即可，上下接线端子的接线空间可容纳最大6平方毫米的铜芯导线，端子螺丝采用防脱设计，避免施工时螺丝脱落遗失；开关进出线端的接线端子带有防护挡板，减少施工时误触带电部位的风险，侧面预留有拼装附件的卡槽，可根据实际需求搭配辅助触点、报警触点等扩展附件，

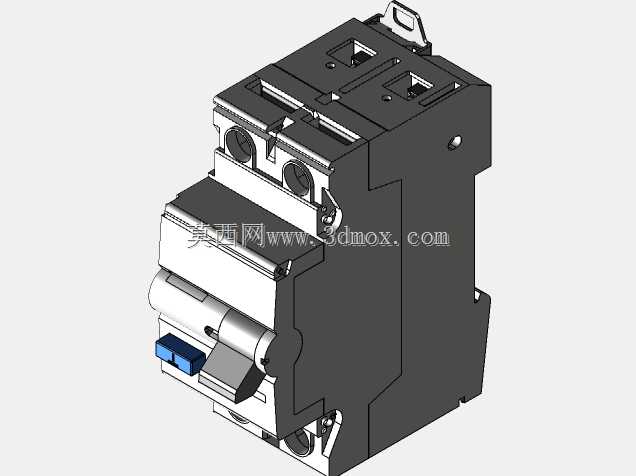

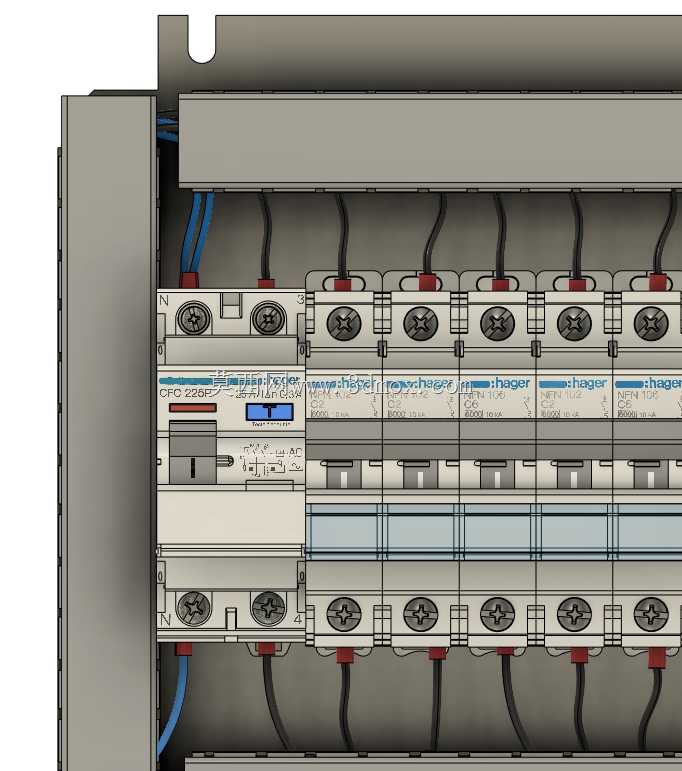

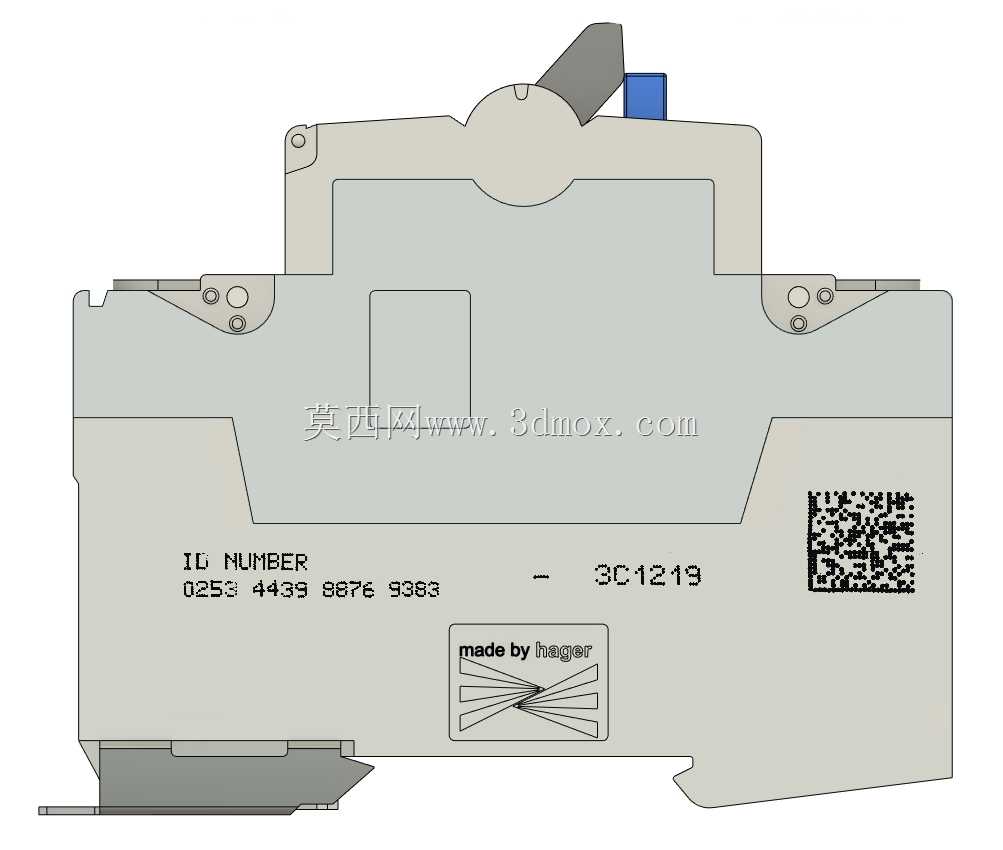

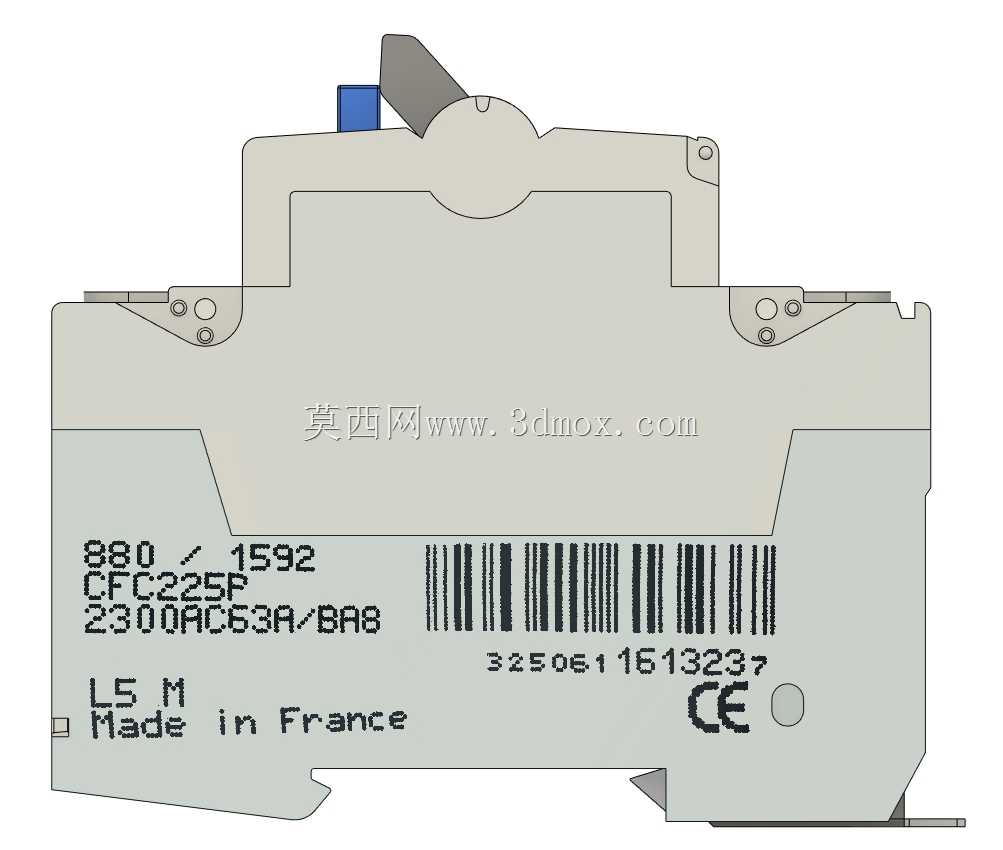

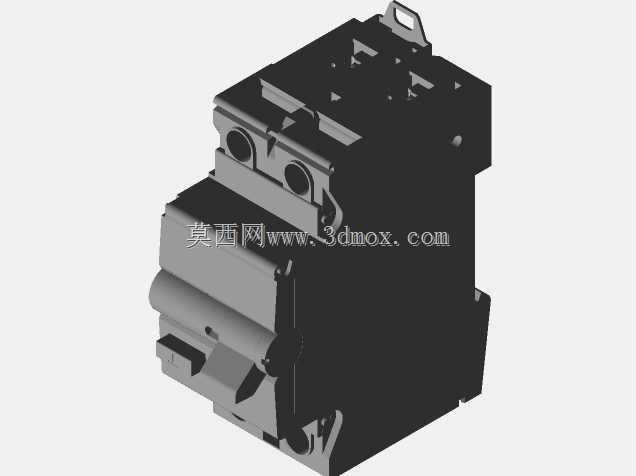

　　满足不同配电回路的信号上传需求。在实际建模还原过程中，所有结构尺寸均对照实物测绘完成，外壳的脱模斜度、端子的压线结构、内部操作机构的联动间隙都按照实物的实际装配关系还原，可直接用于配电系统的BIM建模、配电箱布局干涉校验、配电施工模拟等场景，建模时保留了外壳表面的所有标识刻印、二维码区域的细节，也还原了操作手柄、测试按钮的活动行程范围，方便设计人员在做配电方案演示时模拟开关的分合操作状态。开关的散热结构也完全参照实物设计，外壳侧面的散热槽位置、内部灭弧室的预留空间都和实物一致，在做配电箱热仿真分析时，可直接导入模型进行元件发热的气流模拟，不需要额外做结构简化。
