LM2596直流降压电源转换模块精细结构

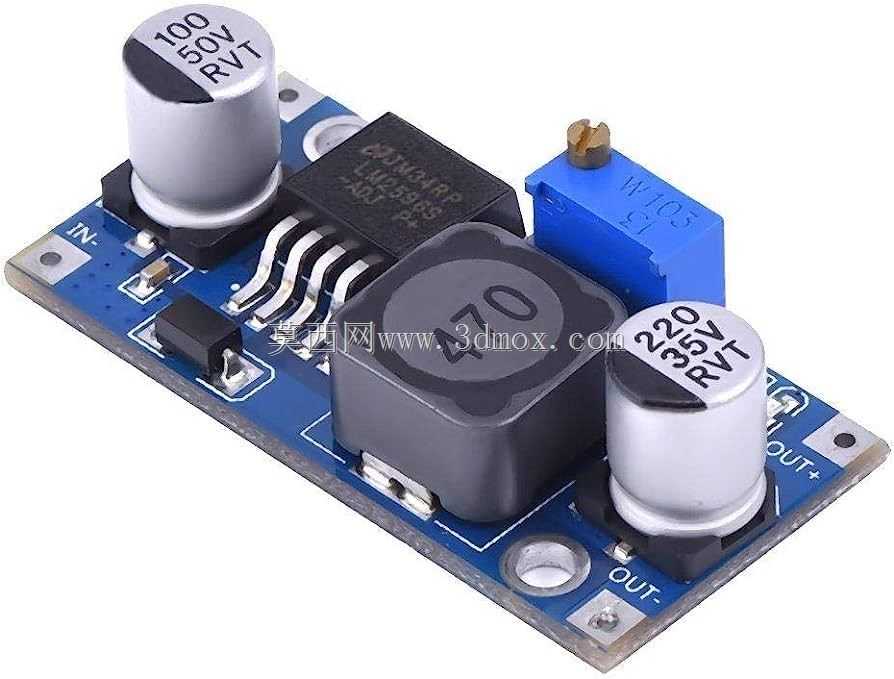

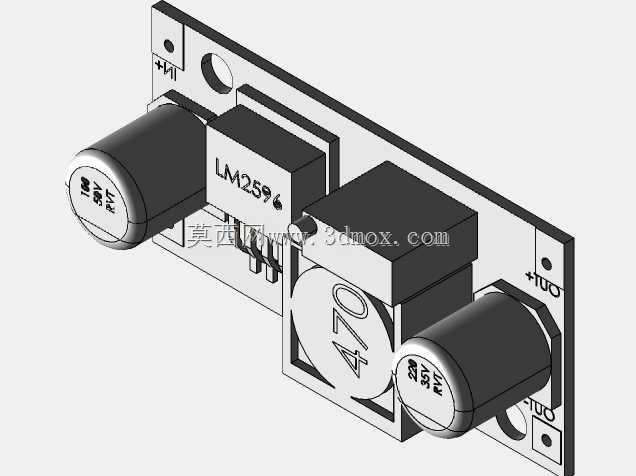

　　这款LM2596直流降压转换模块的三维结构完整还原了实物PCB板载电源的全部装配细节，在工业电控柜内部布线、小型自动化设备供电改造、测试台架临时取电、嵌入式工控板外接供电等场景中使用频率极高。模块本体采用蓝色FR-4玻纤电路板作为承载基底，板上所有元器件的相对位置、外形轮廓、引脚走线都按照实物1:1还原，输入端标注IN-、IN+位于电路板左侧，输出端OUT-、OUT+布置在板体右侧，多圈蓝色精密电位器竖立在板体中上部，用来调节输出电压的设定值，工程师在做设备布局时可以直接参照模型预留电位器的调节操作空间，避免装配后螺丝刀无法触及调整位。板上两颗铝电解电容分别布置在输入侧与输出侧，输入侧电容外壳丝印100 50V RVT，

　　输出侧电容丝印220 35V RVT，电容的圆柱外形、顶部防爆压痕、引脚焊接点都做了精细化建模；中间黑色塑封的LM2596主控芯片带有五根直插弯折引脚，芯片表面的印字轮廓也做了还原，紧邻芯片的大功率屏蔽电感标注A70字样，是整个降压电路里体积最大的磁性元件，承担储能滤波的核心作用。板体四个角预留了金属安装孔，孔位周边做了镀锡焊盘处理，实际安装时可以用M3螺丝穿过孔位将模块固定在电控箱安装板、设备内壁或者3D打印的固定支架上，建模时已经把安装孔的通孔尺寸、焊盘凸起厚度都做了准确表达，布局干涉检查时可以直接调用。板上还附带了小型贴片二极管、贴片电阻、红色电源指示灯、输入输出接线焊盘，侧边的多圈电位器自带十字调节铜轴，

　　转动时可以连续改变反馈电阻分压比，实现宽范围输出电压可调。从安装边界来看，整个模块的最高凸起元件是两颗直立电解电容，布局时要在电容上方预留至少元器件自身高度的散热与插拔空间，电感顶部与电位器顶部的高度差也在模型中明确体现，做机箱内部层叠排布时不会出现隐性干涉。这类降压模块的核心作用是把较高的直流输入电压，比如常见的12V、24V、36V工业供电，稳定转换成下游传感器、单片机、继电器组、小型执行器所需的5V、9V、12V等不同电压等级，相比线性稳压方案发热更低、带载能力更强，在非标自动化设备、实训教学台架、移动机器人车载供电、老旧设备电控升级项目里应用十分广泛。建模过程中把PCB板的厚度、焊盘的锡层凸起、

　　元器件引脚的弯折弧度都做了写实处理，既可以用来做设备整机的装配干涉校验，也可以作为电气布局教学、电源模块选型参考的直观演示素材，工程师在完成整机电柜三维布线时，直接载入该模块模型就能提前规划输入输出导线的走线路径、接线端子的操作空间，避免实际装配时出现元件磕碰、接线位置被其他结构件遮挡的问题。
