WH148旋转式碳膜电位器精细结构

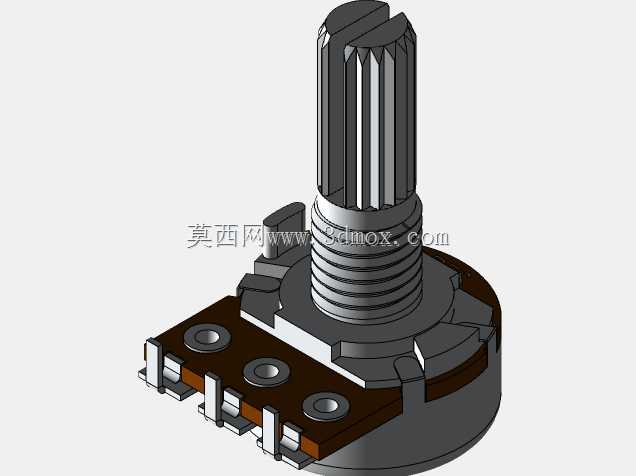

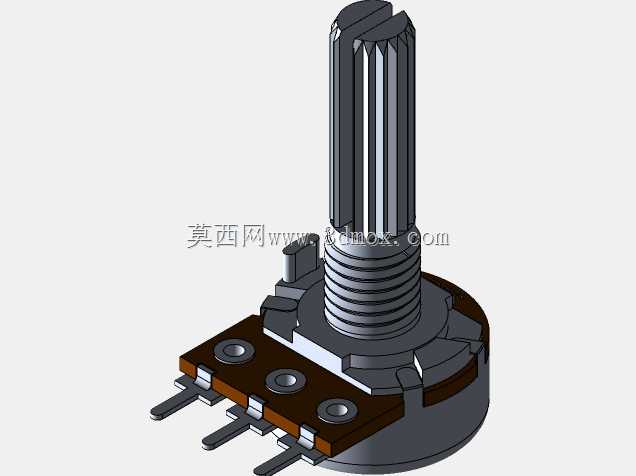

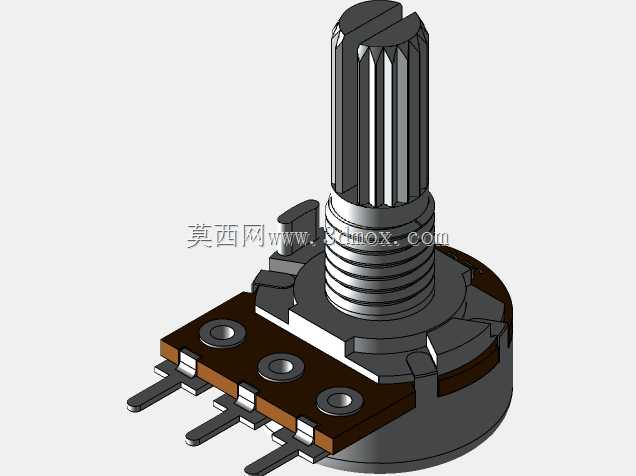

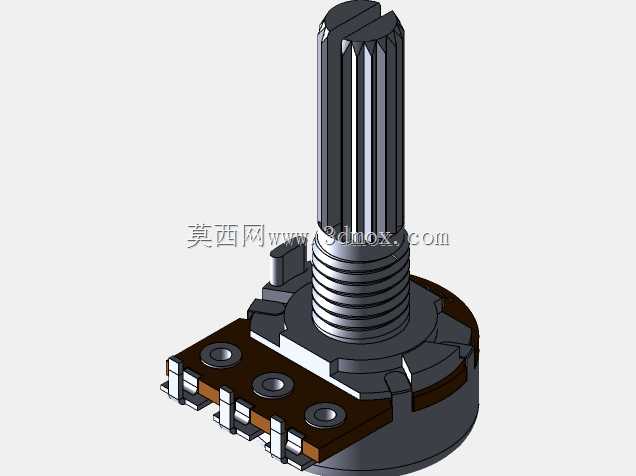

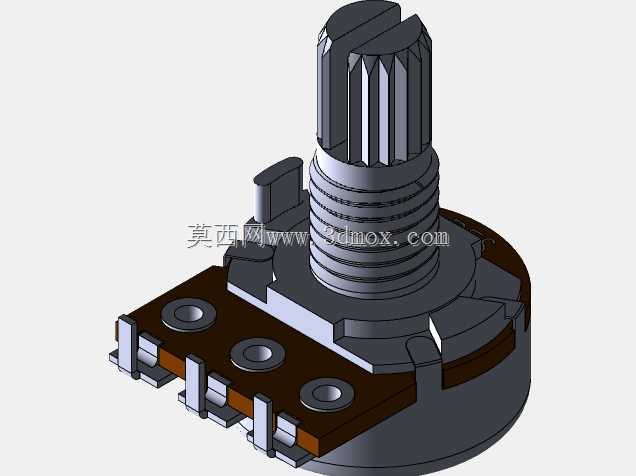

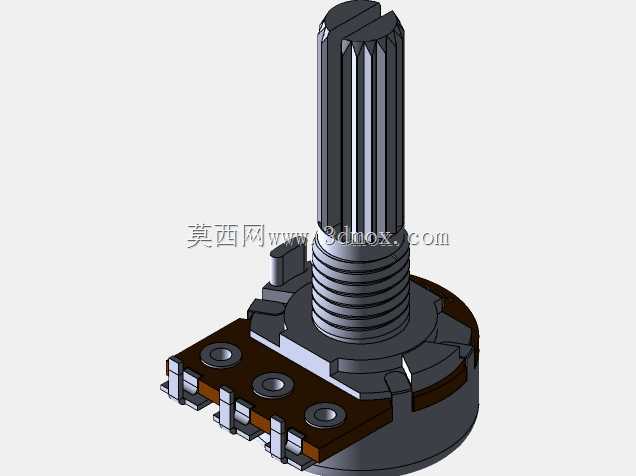

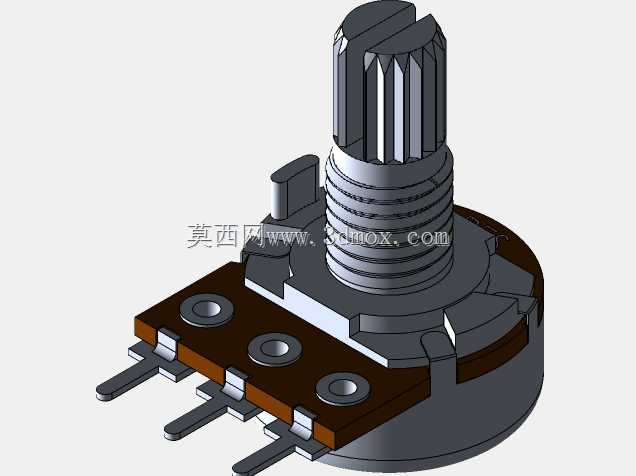

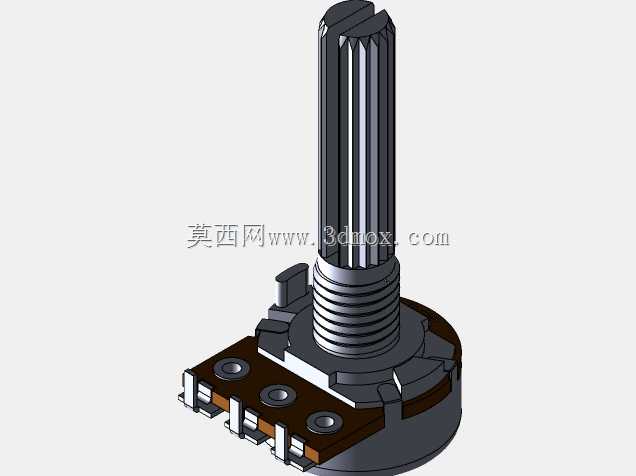

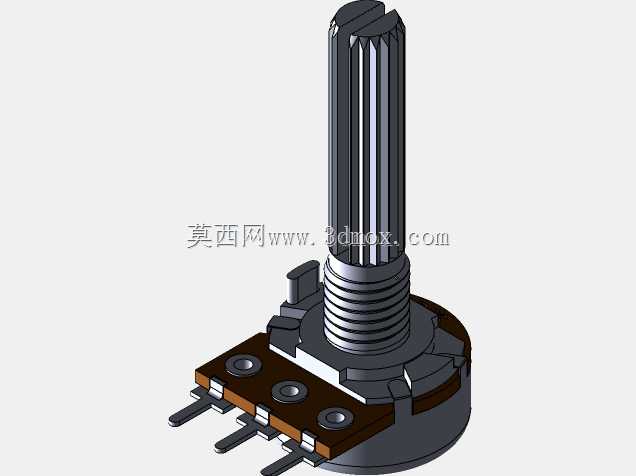

　　WH148电位器是消费电子、工业控制板卡、音频设备与教学实验装置里极为常见的直插式可调电阻元件，这款三维结构完整还原了成品件从操作端到焊接端的全部几何特征，可直接用于整机布局干涉检查、面板开孔校核、PCB封装匹配以及装配工艺演示。

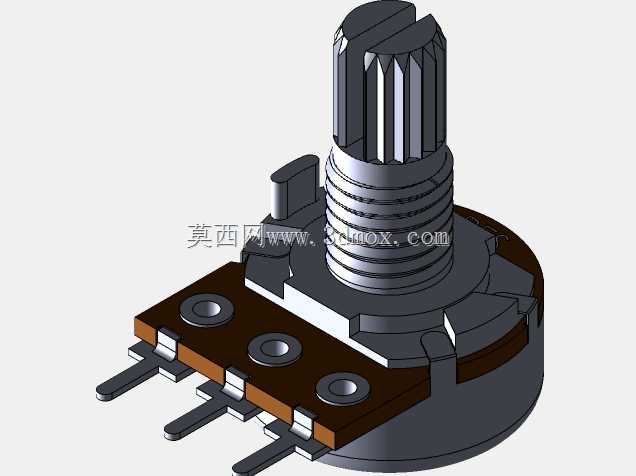

　　从实际使用场景看，这类电位器常被固定在设备前面板或内部控制板上，操作者通过顶部一字槽配合旋钮转动轴芯，改变碳膜刷片在弧形电阻体上的接触位置，从而连续调整输出电压、信号增益或回路阻值。模型中带滚花的螺纹轴段对应面板锁紧螺母的安装区间，轴肩下方的止动结构限定旋转行程，避免刷片越过电阻体有效区域；底部三个扁平插针按标准间距排布，建模时保留了插针的厚度、宽度与折弯基准，能够直接和PCB通孔焊盘对位，也方便在结构评审中判断波峰焊或手工焊接的操作空间。

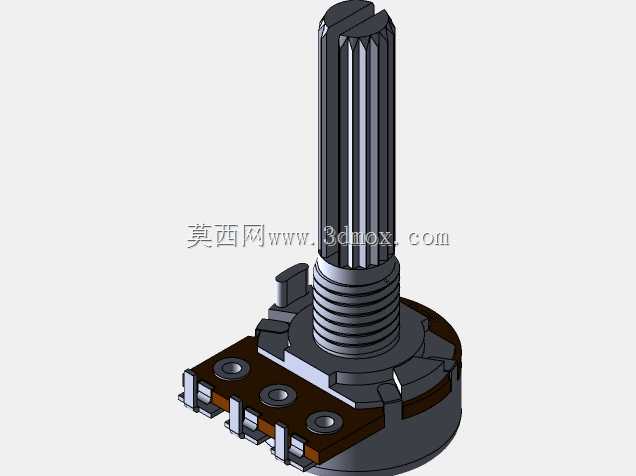

　　外形与安装边界是这类小件建模最容易被忽略的部分。底座采用半圆加直边的异形轮廓，直边侧起到防呆作用，决定了元件在板上的朝向；三个安装孔位分布在棕色基板区域，既可以在贴片回流后做辅助点胶固定，也能在高振动设备中配合小螺钉锁定本体。建模过程中把基板厚度、金属外壳包边高度、轴套螺纹大径与小径、插针伸出长度分别按实物比例还原，面板开孔时只需依据螺纹轴段直径预留通孔，并在面板内侧留出六角螺母的拧紧空间；板卡布局时则要在本体下方预留半圆底座的投影区域，顶部轴系伸出高度需结合旋钮厚度核算，避免旋钮与面板丝印或周边接插件发生磕碰。

　　结构设计思路上，模型把内部功能关系通过外部分件体现出来：金属外壳承担屏蔽与散热作用，包裹碳膜片与旋转刷架；塑封基座固定三个引出端子并保证端子间距稳定；顶部轴芯的一字槽兼顾螺丝刀调节与旋钮装配两种操作方式。对于需要做Altium库配套或整机数字样机的工程师，该结构能够同时支撑机械层占位、3D体着色检查与装配顺序模拟，在调节手柄行程、端子焊接方向、面板贴合间隙等细节上都能给出直观参照，减少样机阶段因元件高度误判、插针干涉或旋钮空间不足带来的返工。
