多环交错式异形复杂弹簧结构设计

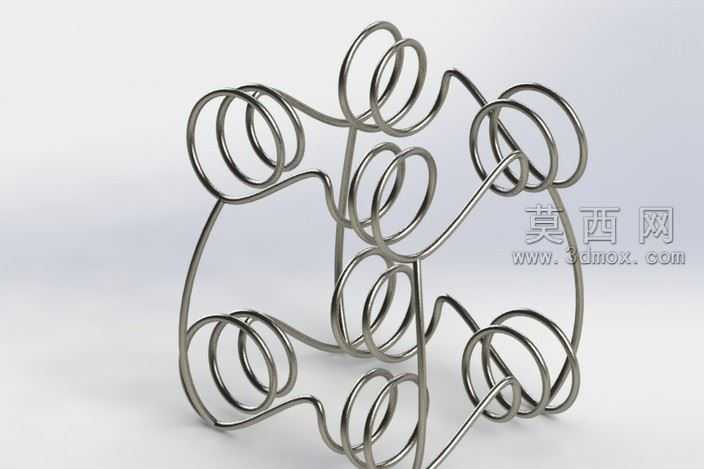

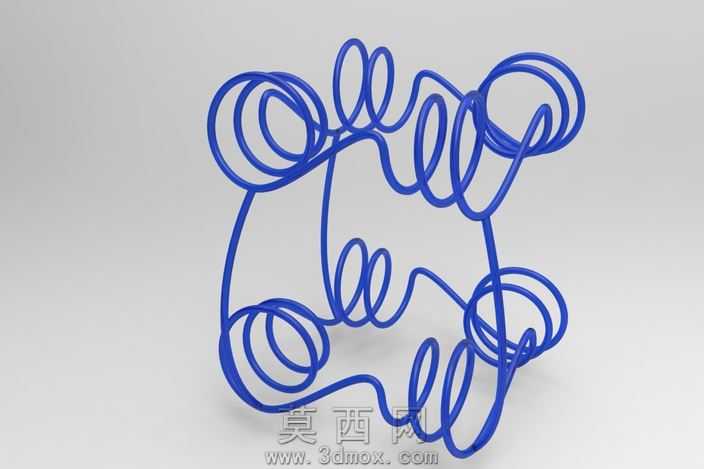

本作品为异形复杂弹簧的三维建模成果，建模过程依托三维设计软件完成，整体围绕非规则弹簧的空间形态构建展开，突破了常规圆柱螺旋弹簧的单一线性螺旋逻辑，打造出多组独立螺旋环通过过渡曲段相互衔接的立体交错结构。建模初期先梳理弹簧的空间走线逻辑，确定每一组螺旋环的空间位置、圈数、旋向与曲率参数，通过3D草图绘制弹簧丝的完整中心路径，过程中反复调整过渡段的曲率半径，保证各段曲线衔接处平滑无拐点，避免后续扫描特征出现扭曲、自相交的建模错误。完成中心路径搭建后，采用圆形轮廓沿路径扫描的方式生成弹簧实体，扫描过程中严格控制轮廓的方向约束，保证弹簧丝全程保持等径圆形截面，每一段螺旋环的螺距、圈径都经过参数化调整，既保证各环结构的独立性，又通过过渡曲段实现整体结构的连贯通顺，还原出金属弹簧丝弯折成型后的真实形态。材质渲染阶段选用抛光不锈钢材质，调整材质的金属度、粗糙度与环境反射参数，模拟出金属弹簧表面的冷冽金属光泽与细微反光质感，渲染时搭配柔和的漫射光源，突出弹簧丝的圆柱轮廓与空间交错的层次感，让复杂的空间结构能够清晰呈现。从结构设计角度来看，该异形弹簧打破了常规弹簧单向受力的特性，多组朝向不同的螺旋环可以在多个空间方向上提供弹性形变能力，过渡曲段的弧度设计充分考虑了金属丝弯折的工艺可行性，避免出现过小弯折半径导致的应力集中问题，整体结构既具备弹簧的弹性功能属性，又拥有特殊的立体造型，可应用在有特殊空间安装需求、多向缓冲需求的机械结构场景中。建模过程中运用了软件的3D草图、扫描、曲率检查等功能，通过参数化调整反复优化各段路径的衔接流畅度，最终完成的模型结构完整，曲面质量高，能够清晰展现复杂异形弹簧的空间构造特点，为同类非标准弹性元件的建模设计提供了清晰的参考思路，也直观展现了三维建模软件在复杂异形构件设计上的灵活表现力。
