MG995舵机驱动双爪夹持机械夹具

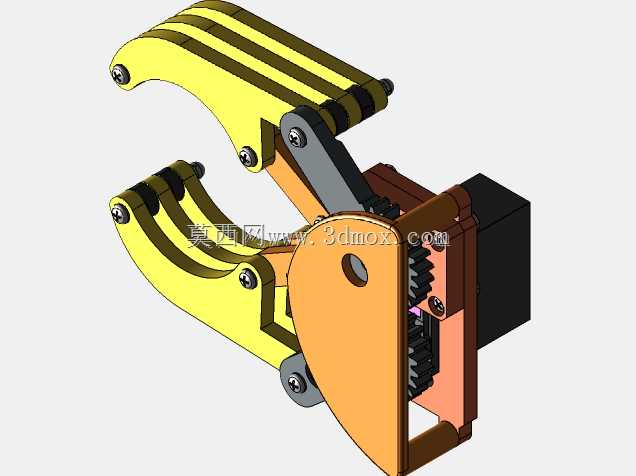

　　这套夹持机构围绕MG995舵机的输出扭矩与安装孔位展开，属于小型电动机械爪的典型结构方案，常见于教学实验平台、轻型分拣工位、桌面机器人末端以及简易搬运演示装置。舵机布置在夹爪上部的扇形安装座下方，动力通过中心转轴传递给两侧对称连杆，再带动左右夹指完成同步开合，整体传动链短，零件数量少，适合在有限空间内实现稳定抓取。

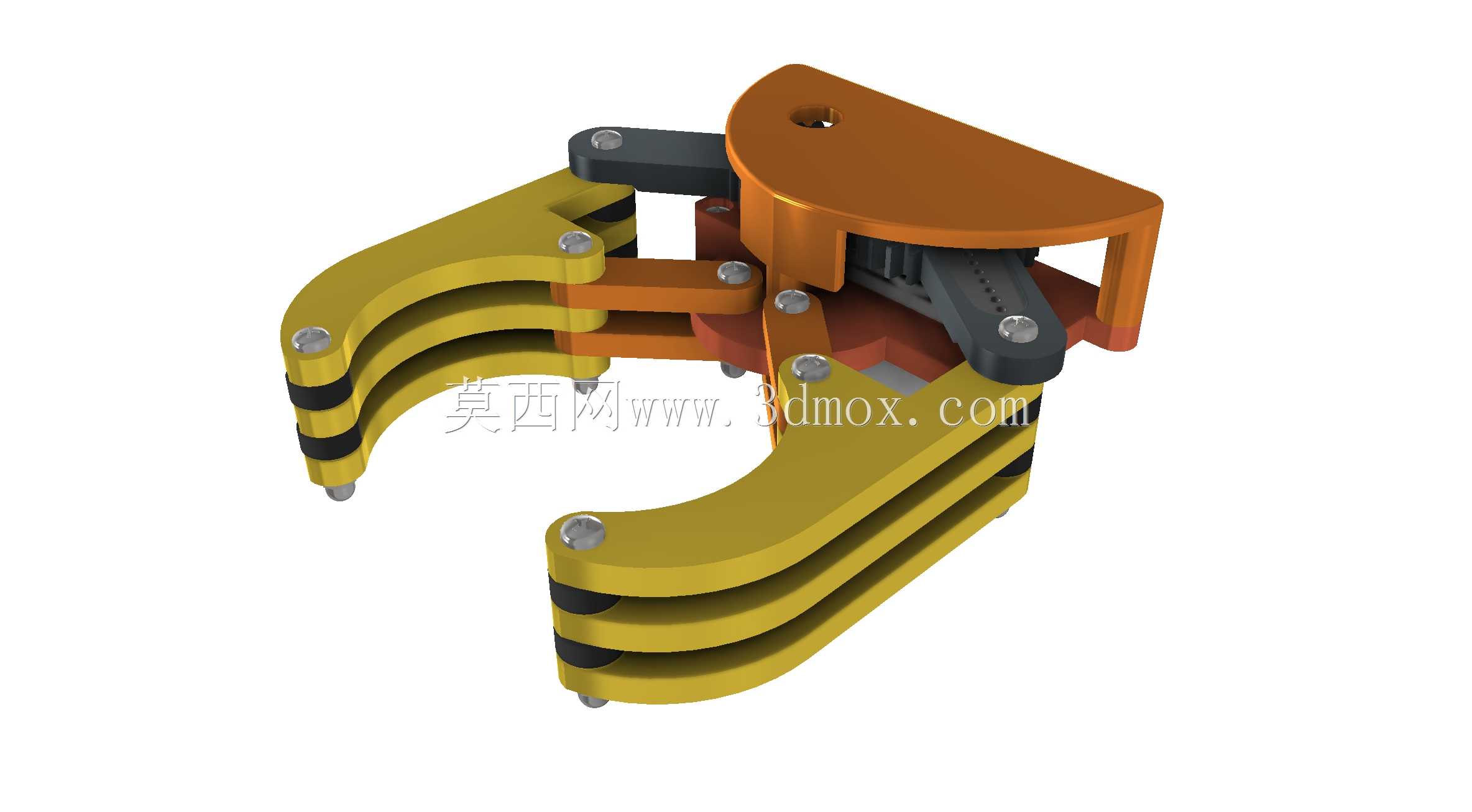

　　从实际用途看，该夹具主要针对外形规则、重量较轻的工件，例如教学用方块、塑料件、小型壳体或实验样件。双爪内侧采用多层弧形接触面，能够在闭合时形成较大的包容区域，对圆柱类、圆盘类零件也有较好的对中效果。夹指端部设置黑色缓冲垫，可降低硬接触造成的打滑和表面压痕，在抓取脆性或光洁表面零件时更稳妥。

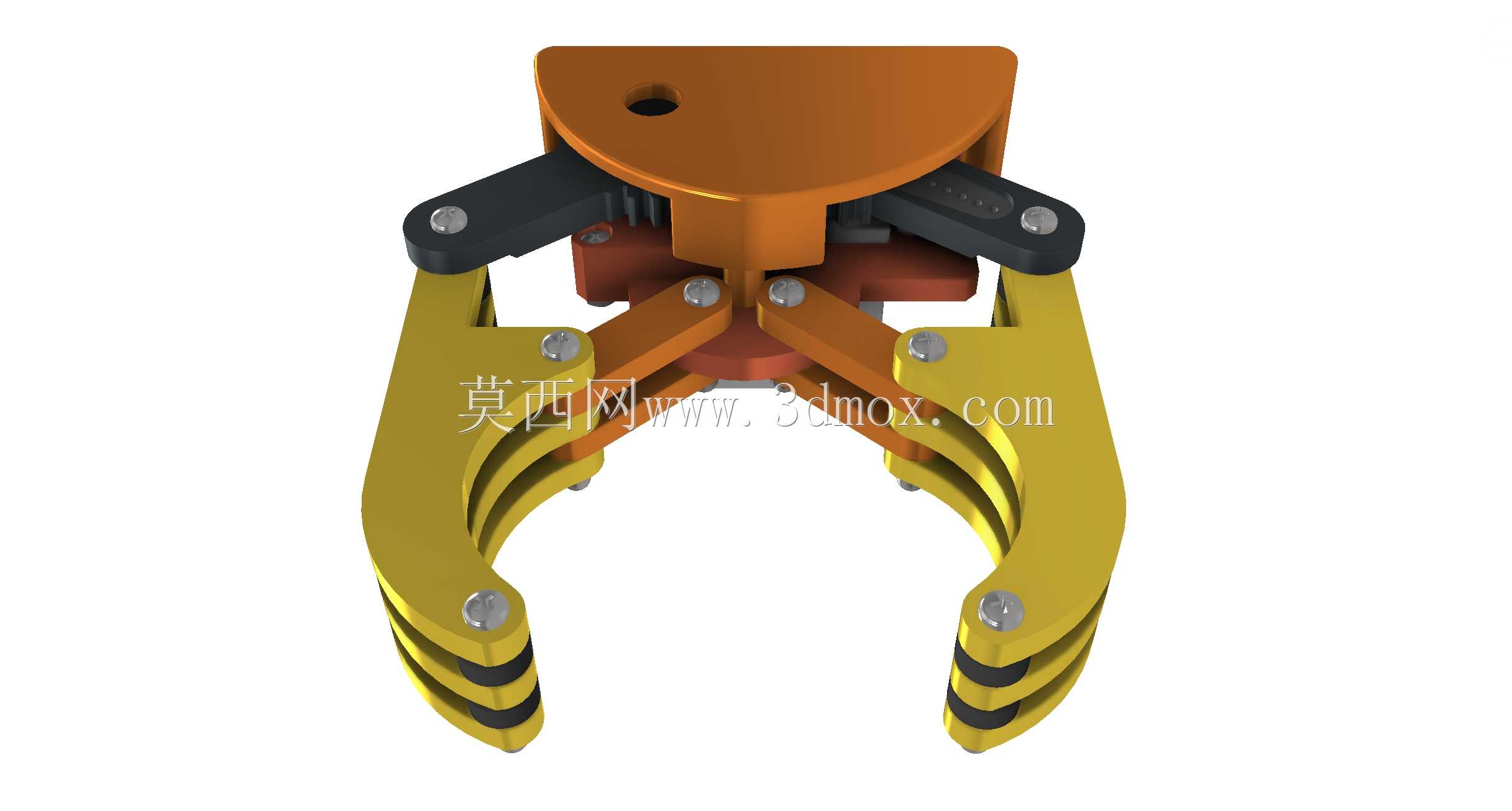

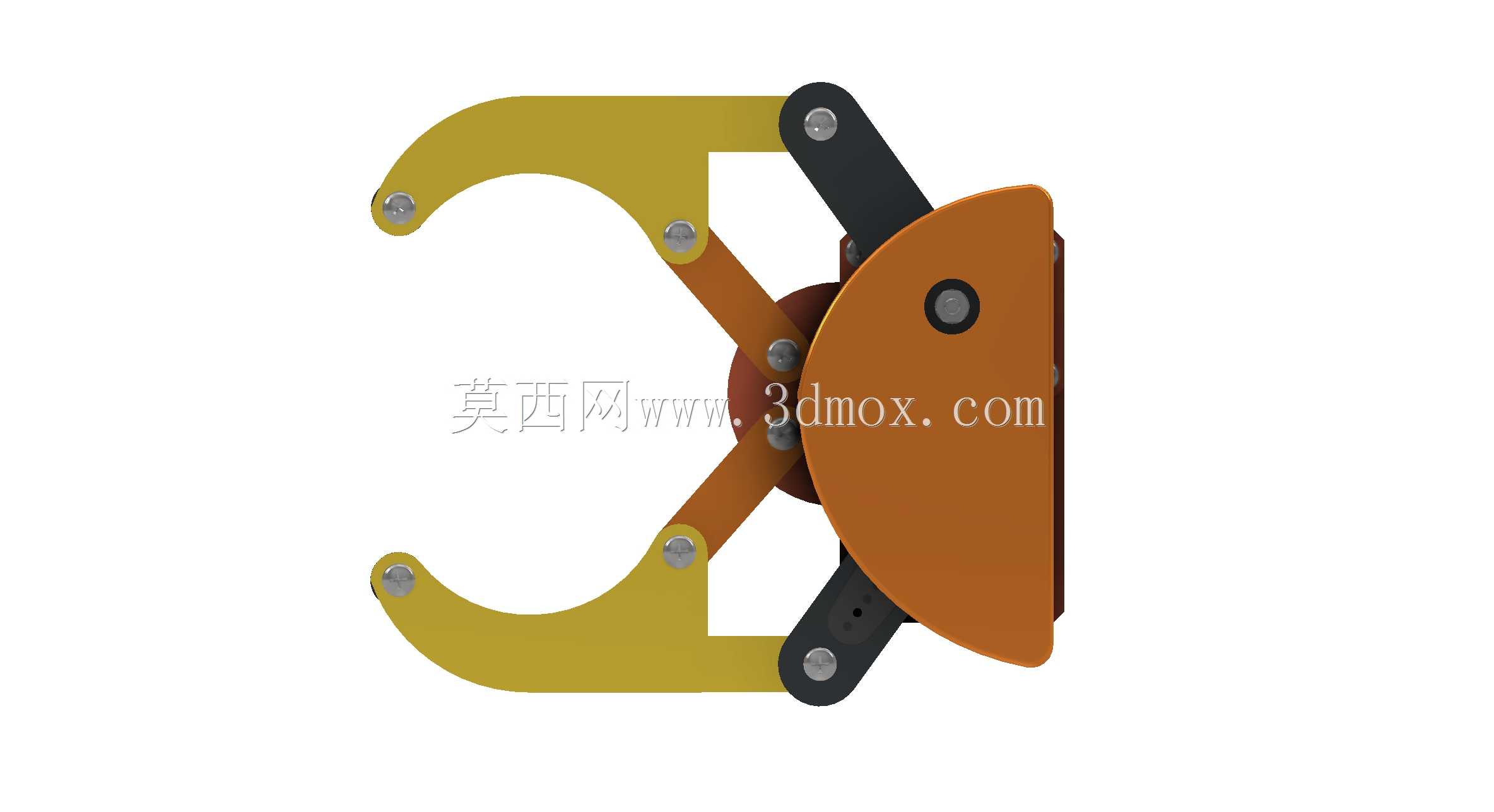

　　结构设计上，上部扇形支架既承担舵机固定功能，也作为连杆摆动的安装基准。支架上的开孔用于转轴、螺钉和舵机盘连接，左右黑色摆臂通过铆钉或螺钉与传动连杆铰接，形成近似平行四边形的运动关系。这样的布置能让两侧夹指在开合过程中保持较好的同步性，减少单侧偏摆。黄色夹指采用分段叠片式外形，在保证夹持深度的同时控制单件重量，也便于后期根据工件形状更换指端。

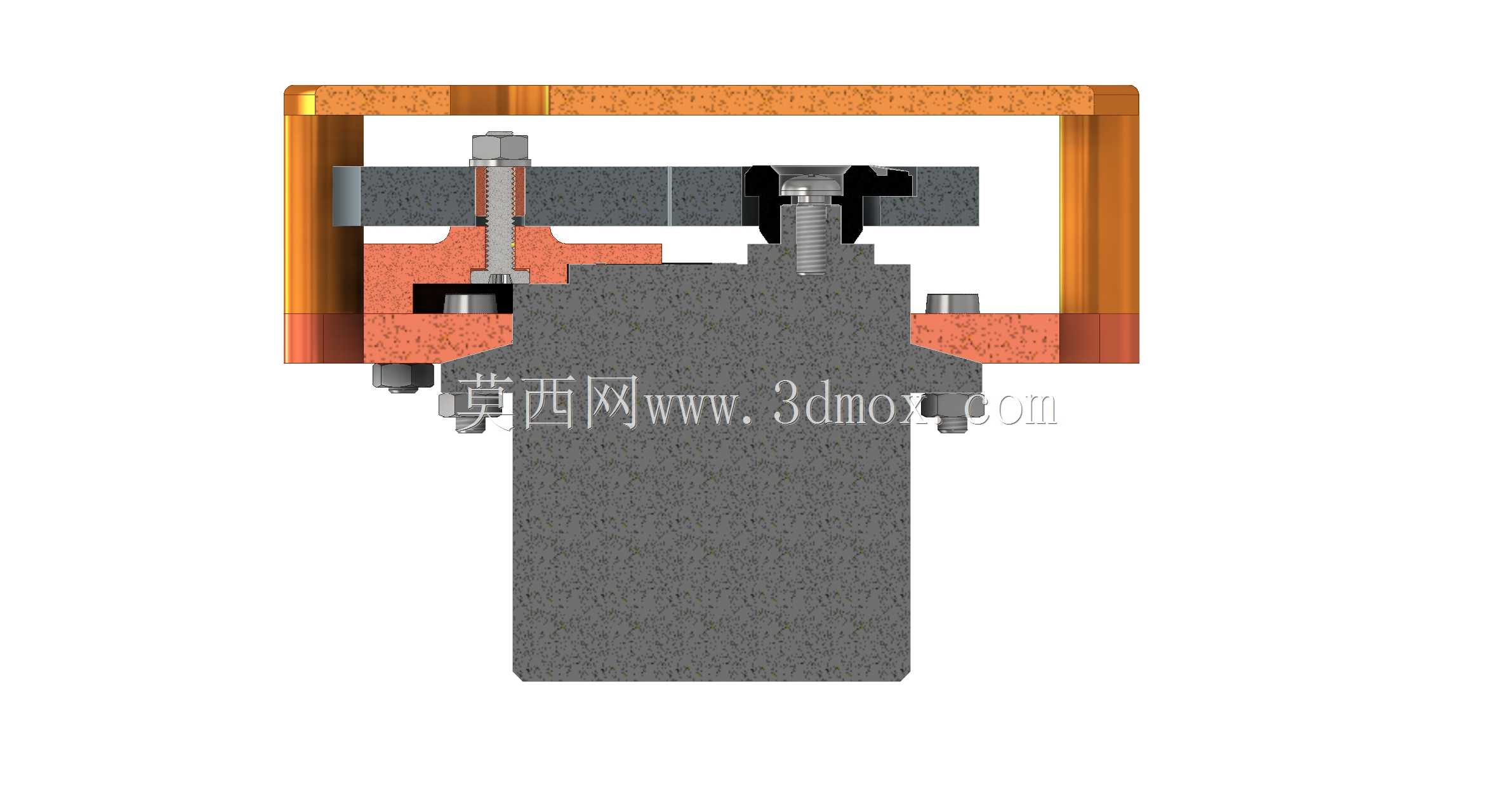

　　安装边界方面，需要重点预留舵机本体高度、摆臂回转半径以及夹爪完全张开时的横向空间。上部安装座可作为与机械臂、实验台或升降机构连接的接口，设计固定孔时应避开舵机输出轴和连杆运动轨迹。若用于连续作业，建议在铰接点加入耐磨衬套，并校核螺钉预紧力，防止反复开合后出现间隙增大。模型配有保护壳，可遮挡舵机与内部传动区域，减少杂物卷入，也让外观更完整。

　　建模时可先确定舵机输出轴中心、夹指回转中心和夹持范围，再反推连杆长度与铰接孔位置。左右零件应按对称关系建立，装配后检查全开、全闭及中间位置的干涉情况。对于需要实物加工的场景，夹指和支架可选用铝板激光切割或亚克力雕刻，铰接处采用标准螺钉、螺母与垫片组合，既能降低制造成本，也方便调试夹持行程。
