可堆叠移动设备机架箱三件套结构

　　这套机架箱结构面向现场测试、演播室扩声、临时机房、工业检测和移动设备集成等场景，核心作用是把服务器、音频处理器、网络交换设备、测试仪器或控制主机集中装入可运输、可堆叠、可快速部署的箱体内。与固定式机柜不同，该方案把机架安装空间、运输防护、周转移动和现场叠放整合在一起，箱体在闭合状态下能够保护面板和接口，在开门状态下又能保留设备散热、接线和维护空间。

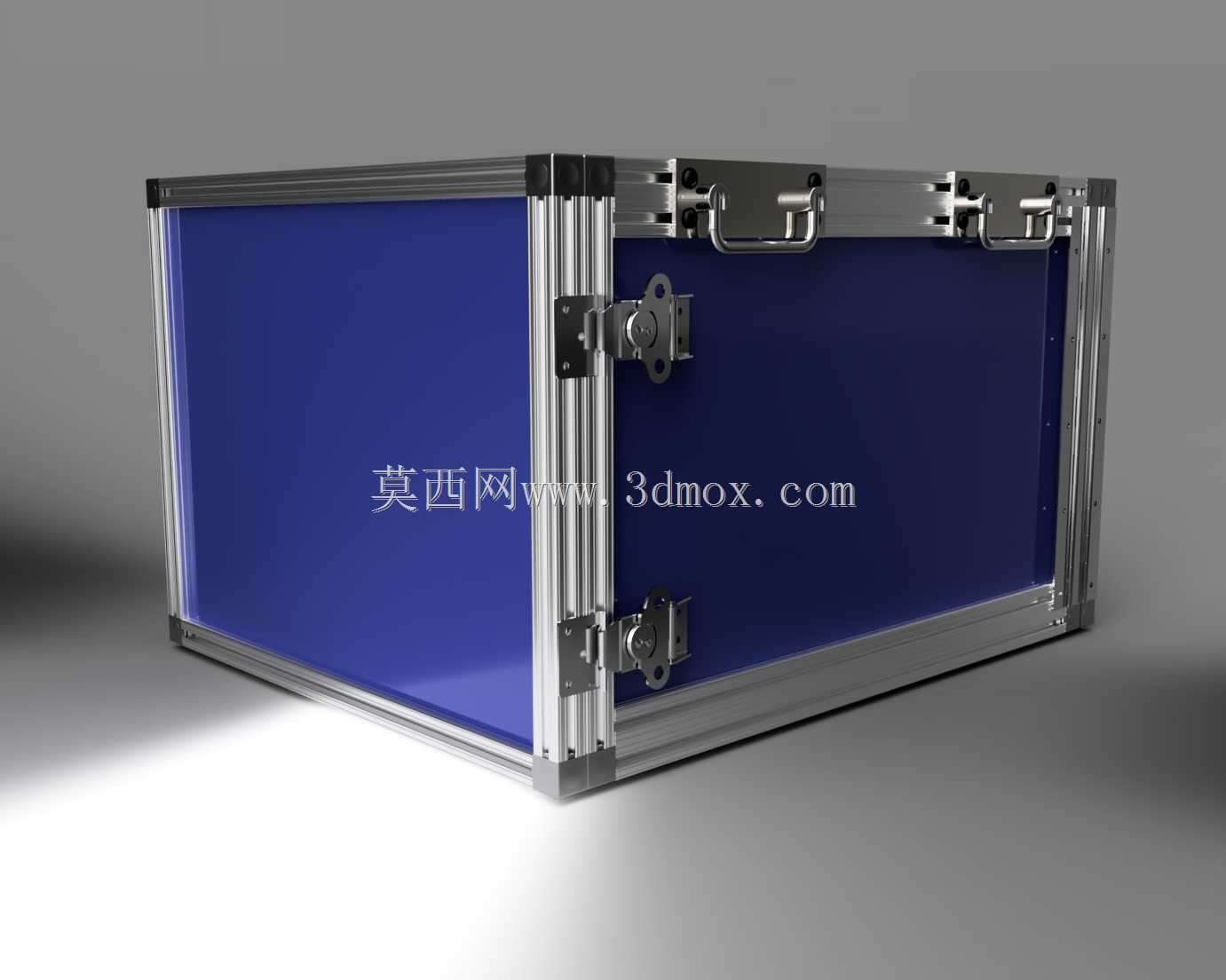

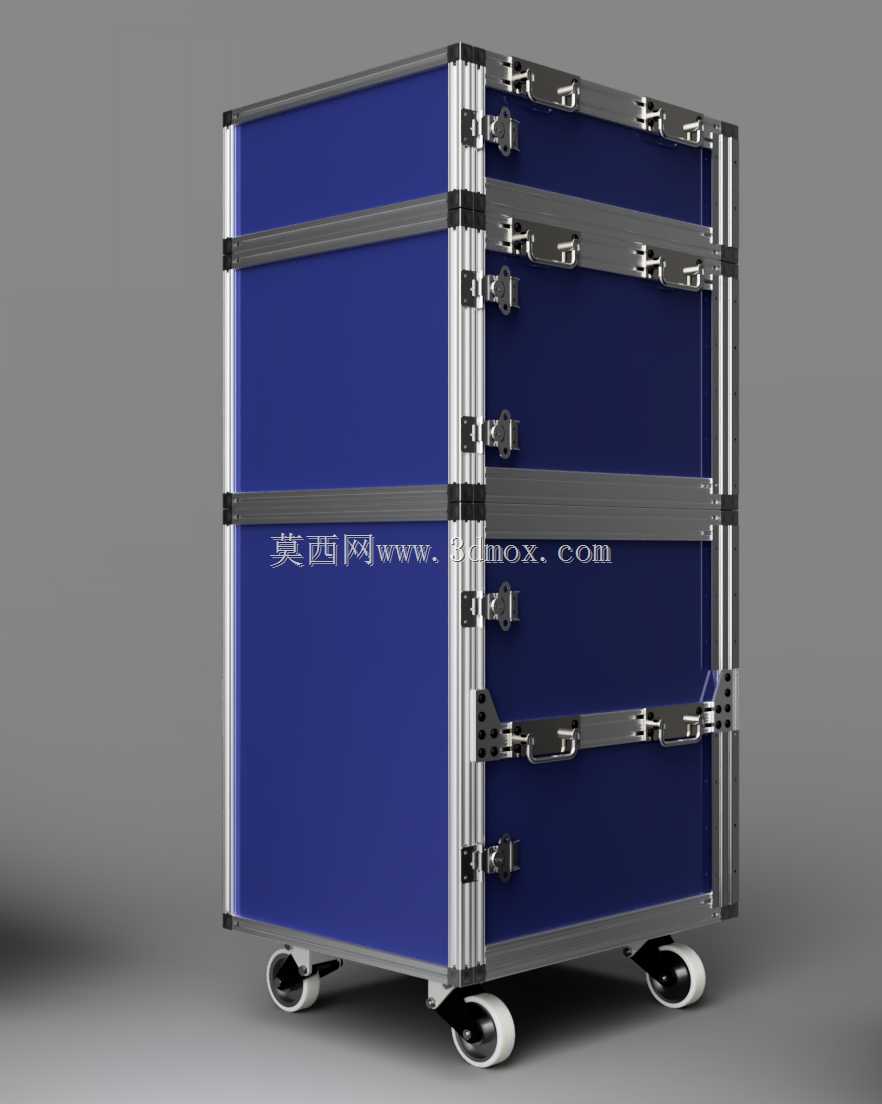

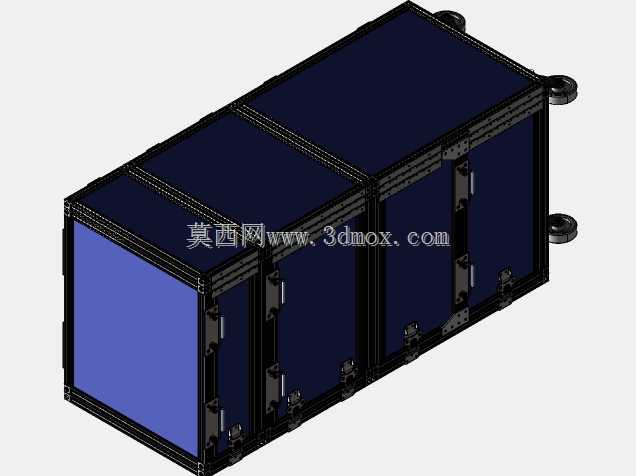

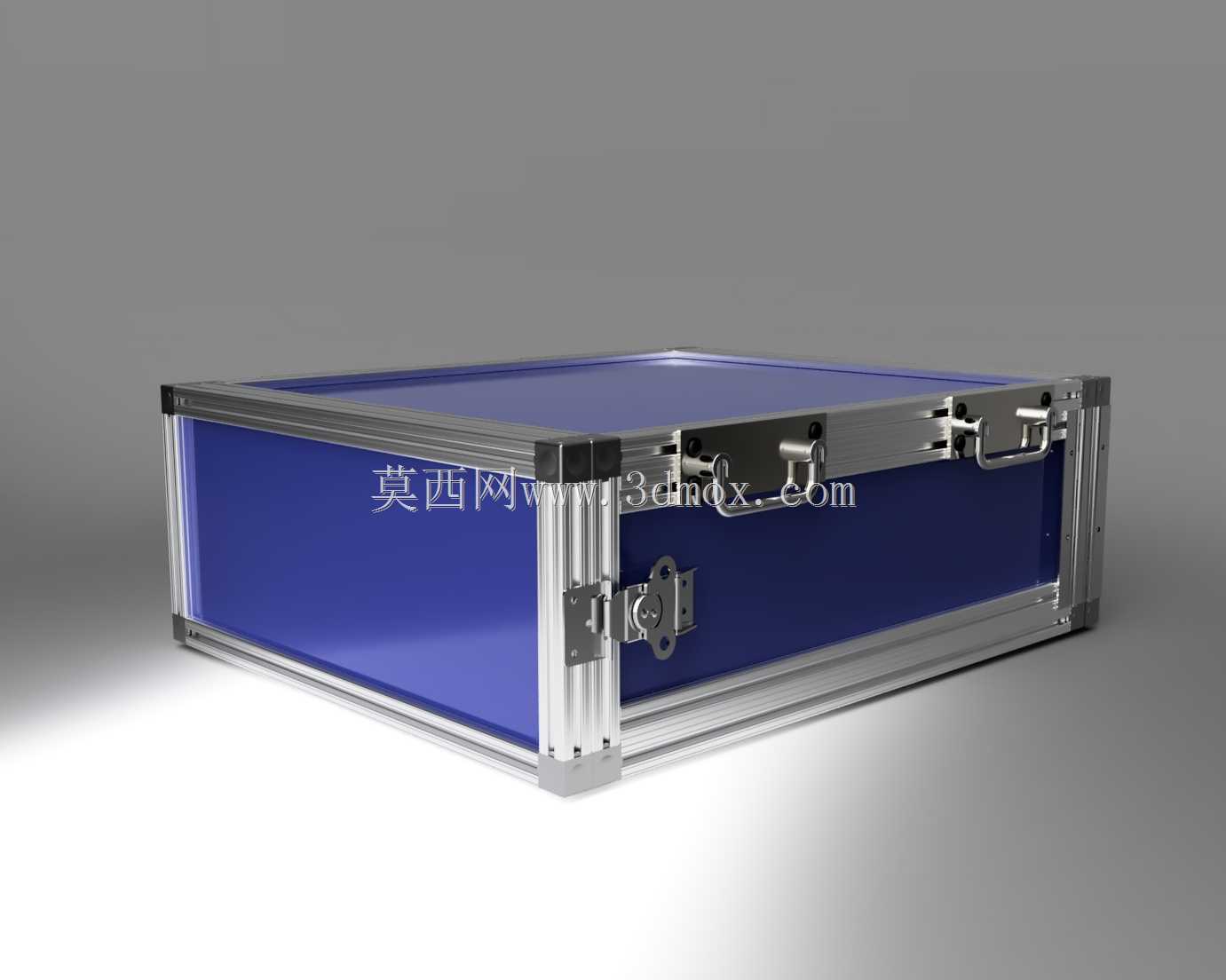

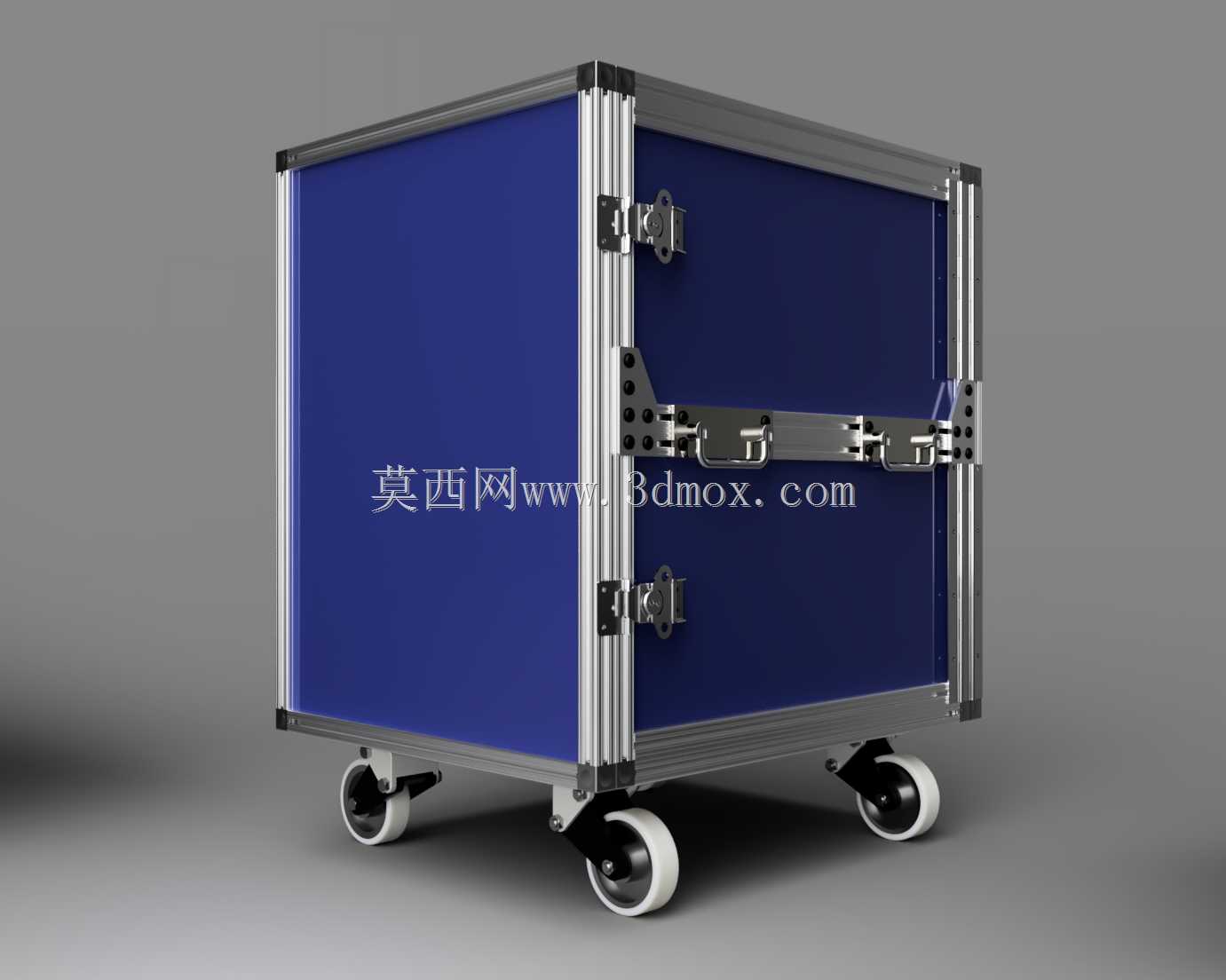

　　结构上采用三件式规格组合，分别对应14RU、8RU和4RU的安装高度，可按设备体量拆分使用。较大规格底部配置脚轮，适合在车间、展馆、演出现场和实验室之间短距离转运；较小规格可作为独立设备箱，也能在运输或固定布置时叠放在大件箱体上。箱体深度按24英寸级设备容纳思路设计，前部设置单门开合结构，能够覆盖常见19英寸机架式设备的安装深度，并为后部线缆弯曲、电源插接和信号接头预留边界。

　　建模时需要重点处理铝型材立柱、包边、角件、锁扣、铰链、加强梁和脚轮安装板之间的装配关系。四角承载路径不能只依赖板材外观，应通过金属边框和角部连接件形成连续框架；横向加强梁既限制侧板变形，也作为堆叠时的载荷传递带。门板关闭后由多点锁扣压紧，避免运输振动导致门体晃动；脚轮位置应落在底部框架受力区，轮支架与底板之间需要保留紧固件空间，不能与门板下沿或包边发生干涉。

　　设备安装面按标准机架节距布置，前后方向要兼顾较重设备的重心位置。深度较大的服务器、功放或电源模块不宜仅靠前法兰承重，实际设计中应增加后部托轨或支撑条。箱体侧板承担防护和蒙皮作用，堆叠时上层箱底与下层箱顶需要通过边框、定位块或防滑接触面建立稳定关系，防止侧向滑移。开门维护时，门体旋转半径、锁扣开启空间和前方操作距离都应在布局阶段校核。

　　从使用流程看，设备先固定在内部机架立柱上，线缆沿侧边或后部整理，闭合箱门后可通过锁扣锁紧；到达现场后，脚轮版本可直接推移就位，多个箱体按容量叠放，形成临时设备集中区。该结构既保留了标准机架的安装兼容性，又强化了周转防护和快速布置能力，适合需要频繁迁移但又要求机架化管理的设备集成场合。
