数控液压心轴式管材弯管机结构

　　该设备面向金属管材冷弯成型工序，常见于家具制造车间的圆管椅架、矩形管桌腿折弯，五金制品厂的护栏、手推车框架加工，以及汽配行业小直径油管、排气管的批量弯制场景，替代传统手动弯管工装，解决薄壁管折弯起皱、截面塌陷、回弹角度不稳定的现场痛点。

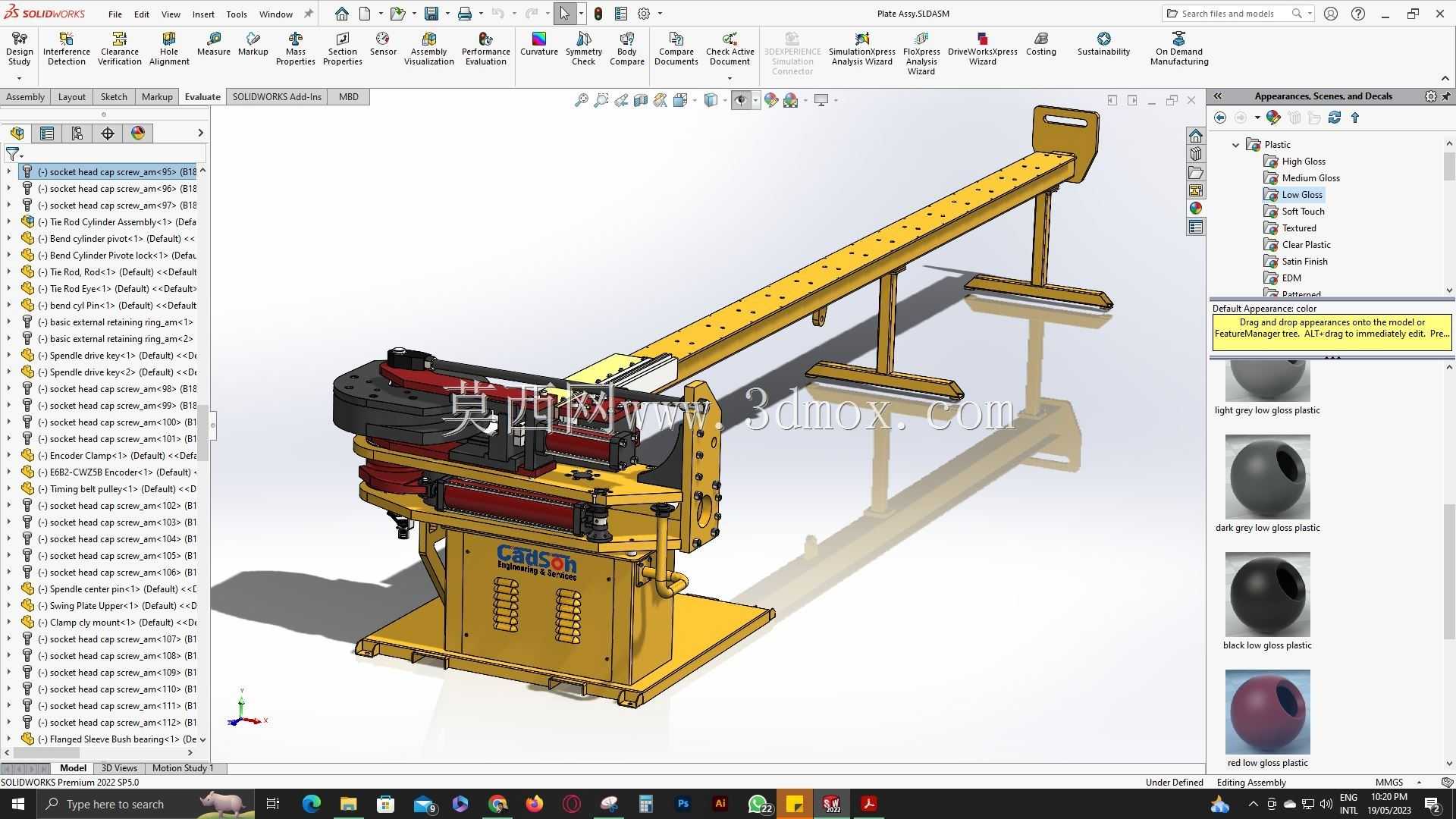

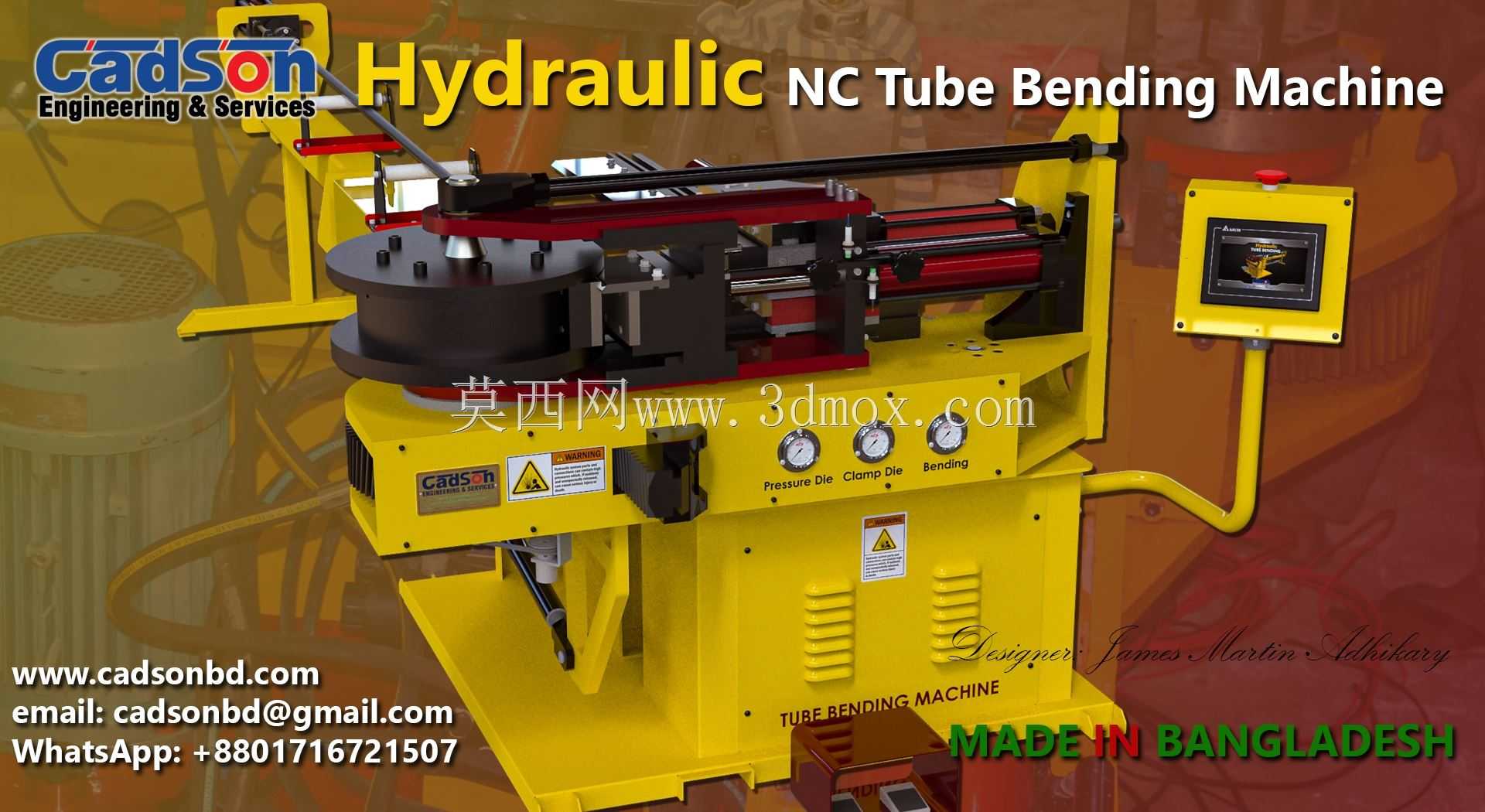

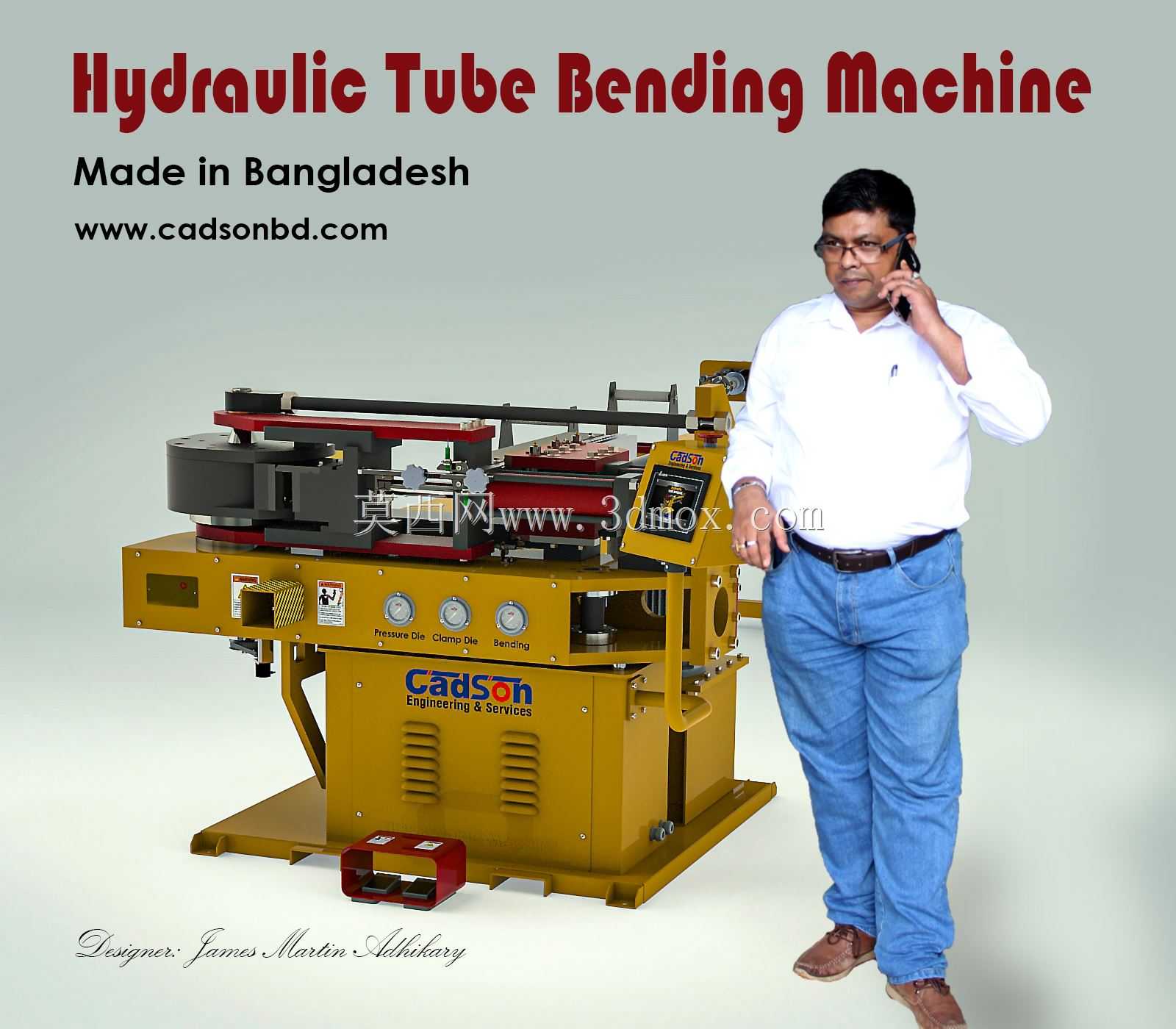

　　整机采用卧式落地布局，底部为一体式焊接油箱机架，机架内部直接容纳液压油，既作为整机承重基座，又省去独立油箱的安装空间，机架正面预留散热通风槽，侧面开设油位观察、放油维护窗口，车间地面找平后打膨胀螺栓固定即可，无需额外做混凝土基础。机身正面排布三块液压压力表，分别对应主弯曲油缸、夹紧油缸、助推油缸的压力显示，调试时可直观读取各回路压力，匹配不同壁厚管材的折弯参数，避免压力过大将管材夹扁。

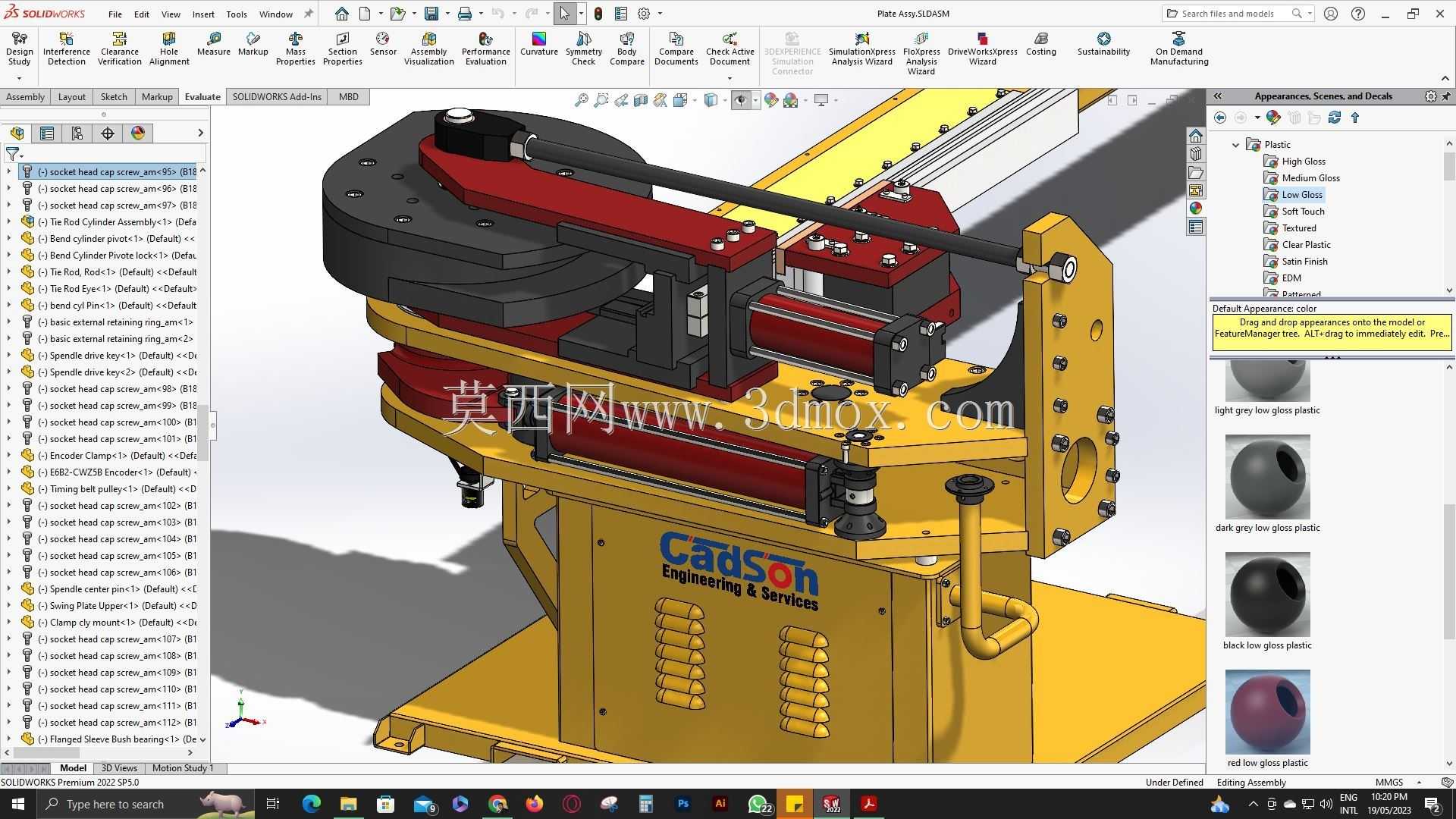

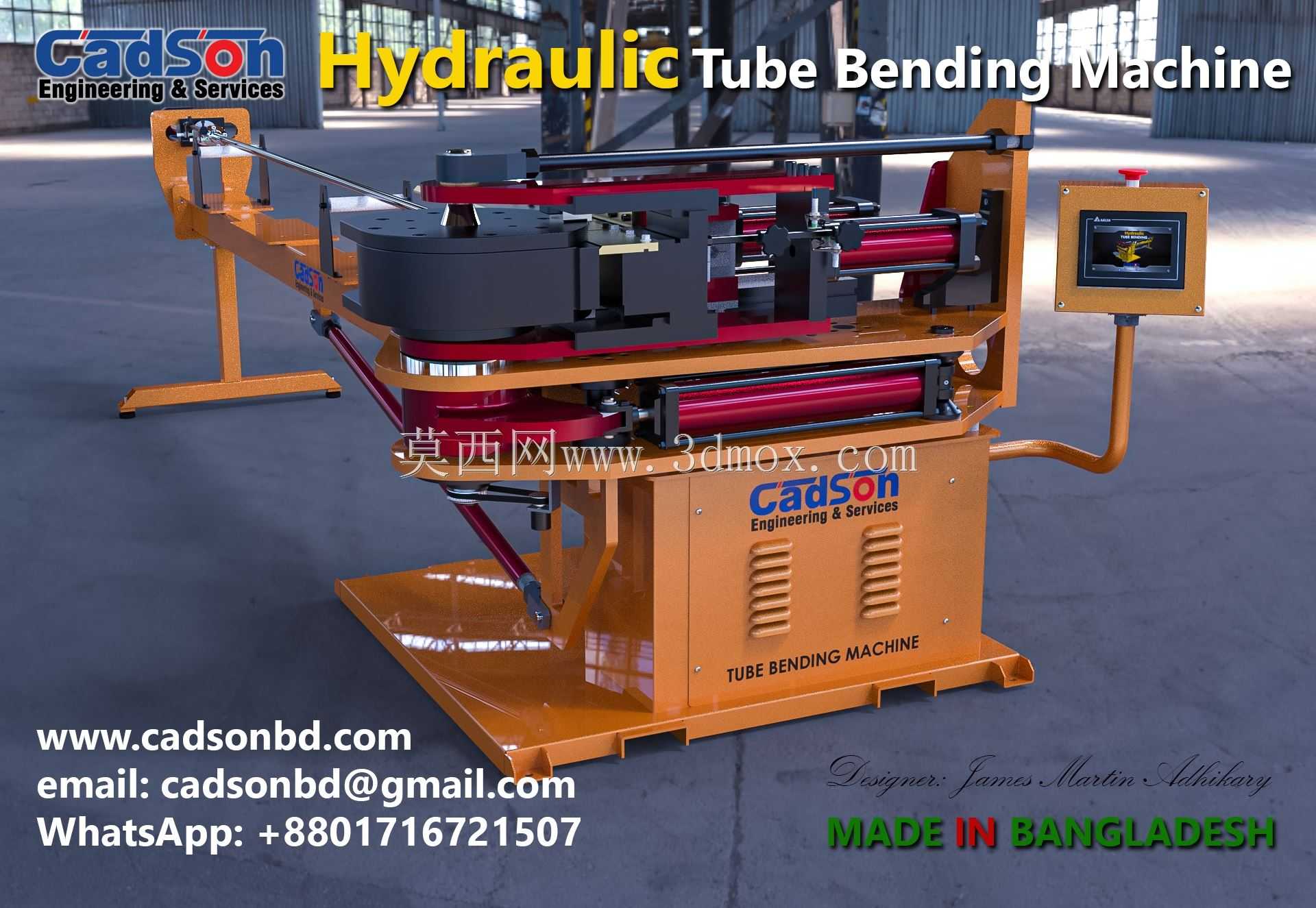

　　核心弯管执行端采用心轴支撑结构：弯管主轴上安装定制弯管模具，模具型槽与管材外径完全贴合，管材内部穿入心轴，折弯时心轴随管材同步进给，从管内壁支撑折弯段，从根源上避免薄壁圆管、矩形管折弯时出现内侧起皱、外侧截面椭圆变形的缺陷。弯曲动作由大吨位液压油缸驱动齿轮齿条机构，带动主轴旋转完成0-180度任意角度折弯，旋转角度由编码器反馈给控制系统，重复折弯角度精度可控制在±0.5度以内，同批次工件折弯一致性远高于手动设备。

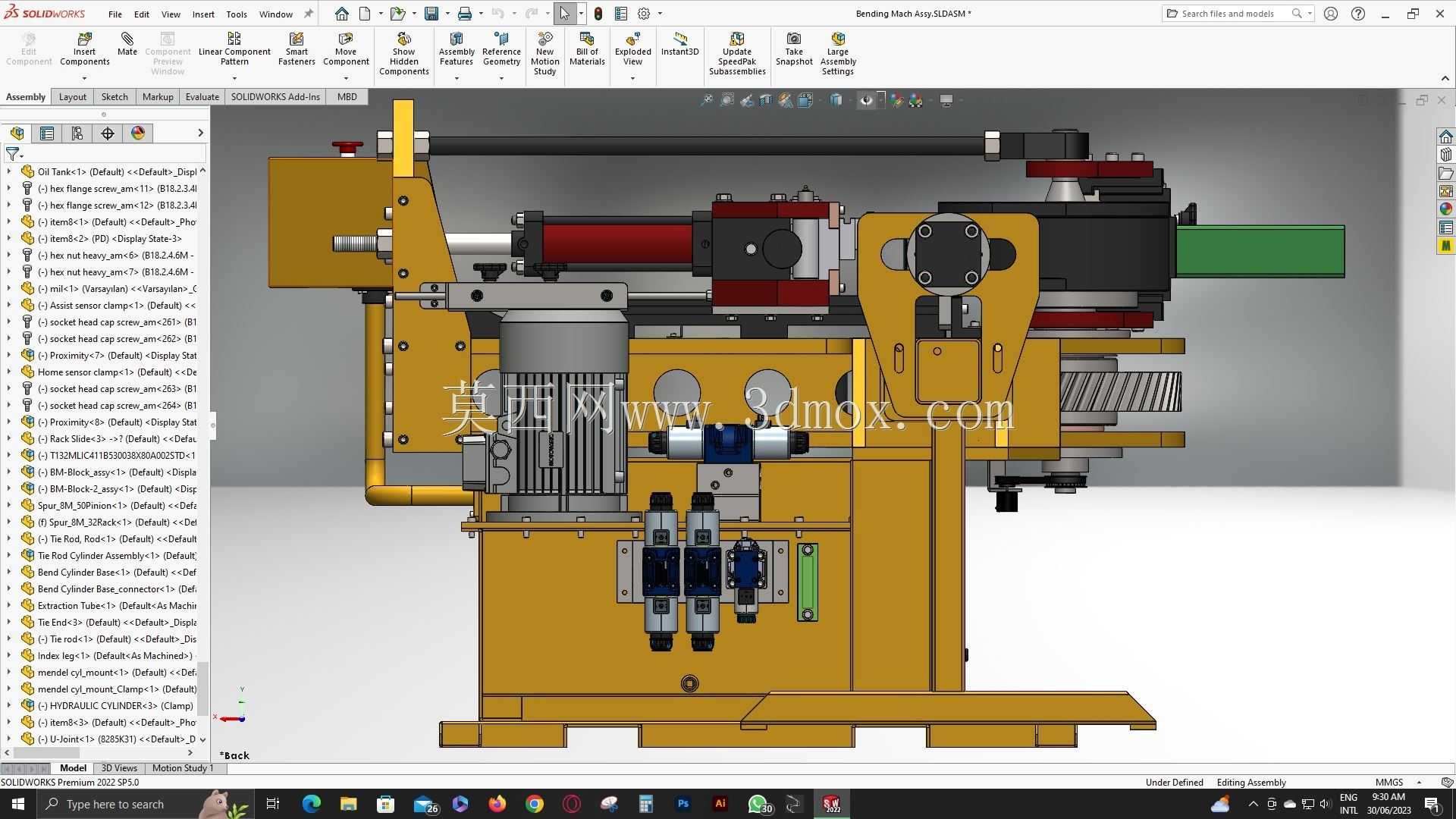

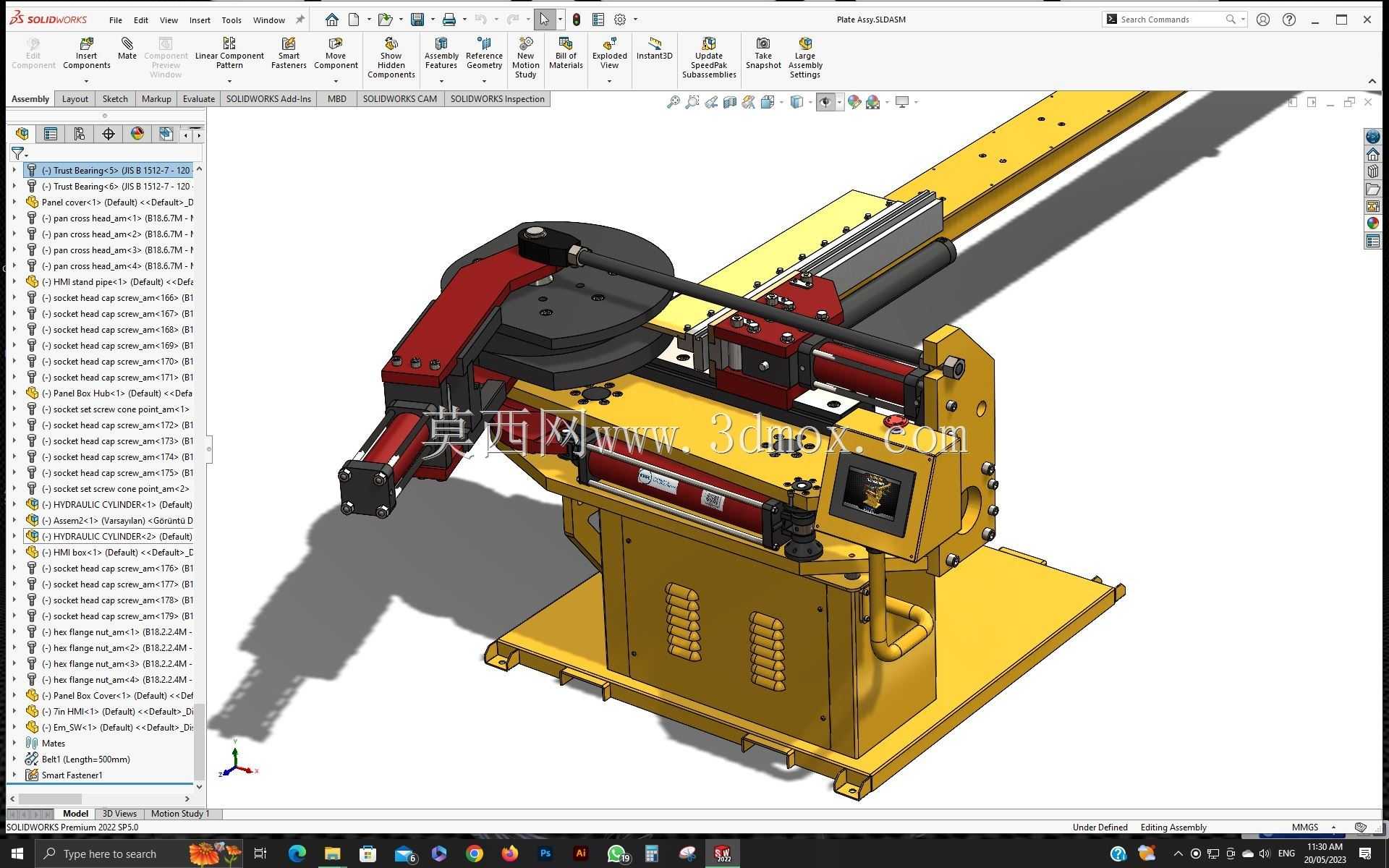

　　机身侧方通过悬臂安装独立数控操作箱，面板搭载触控显示屏，可预设多步折弯程序，存储不同管材规格、不同折弯角度的工艺参数，换产时直接调用对应程序即可，无需反复调试压力与行程。液压管路全部采用硬管加高压软管组合布置，固定管夹沿机架走线，避免设备运行时管路晃动磨损，油缸行程端点均设置限位缓冲结构，降低折弯到位时的液压冲击。

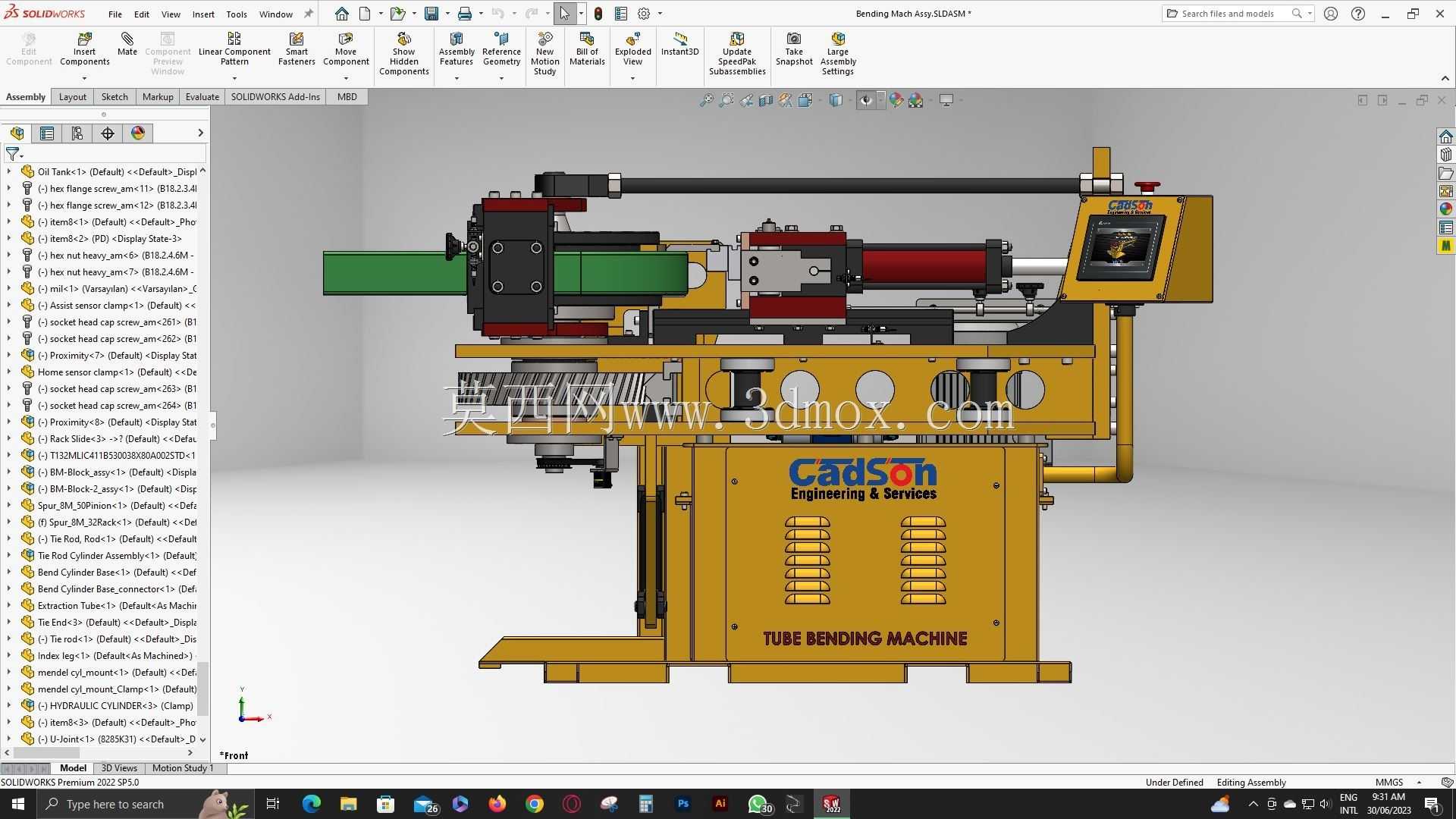

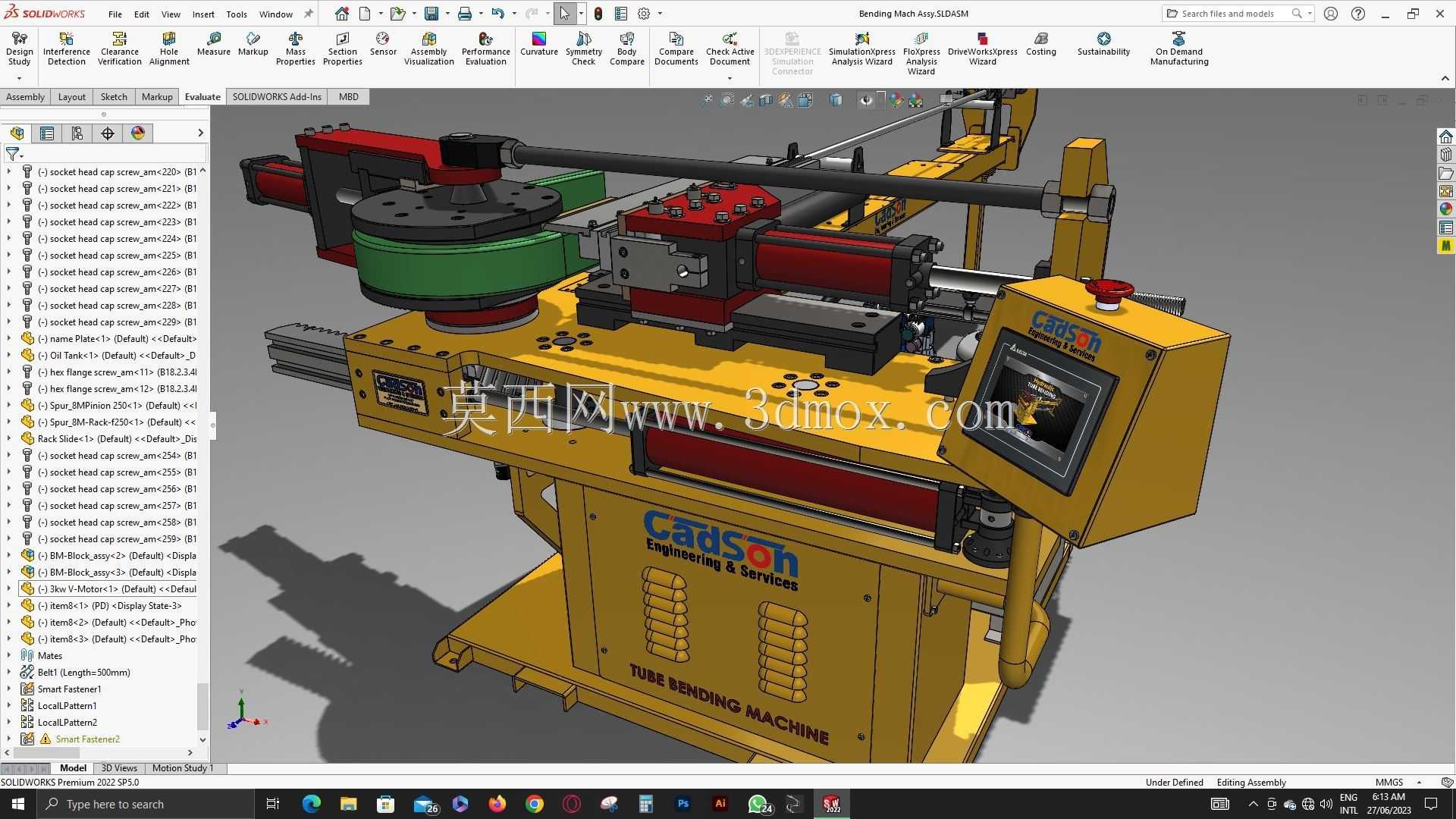

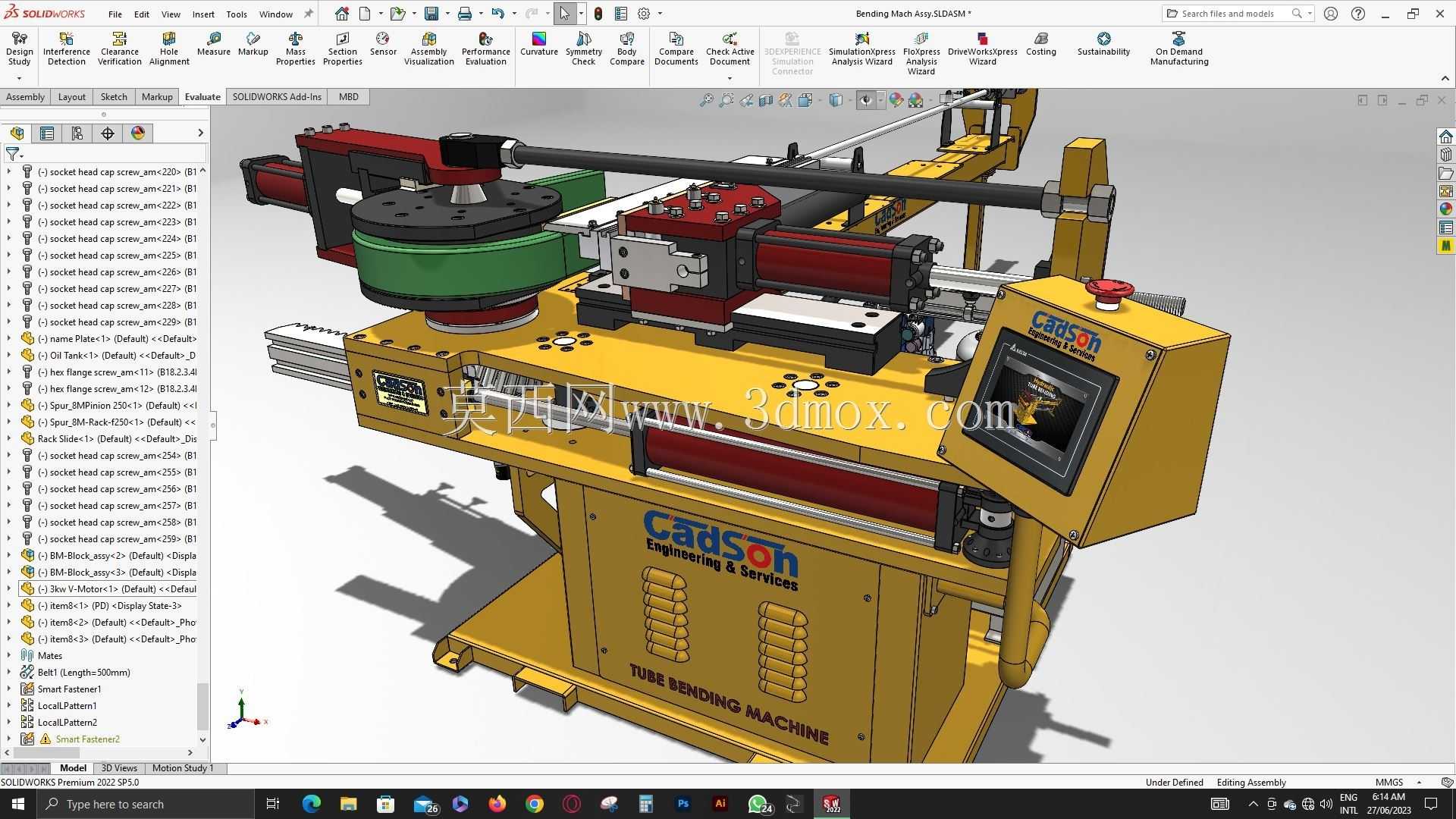

　　设备前端预留管材上料工位，侧面布置液压夹紧模与助推模，折弯时夹紧模将管材牢牢固定在弯模上，助推模随弯管动作同步向前送料，抵消管材折弯过程中的拉伸阻力，进一步降低管材外侧拉裂风险。整机外围预留安全防护安装位，操作侧可加装光栅防护，操作人员误伸入工作区域时设备自动停机，符合车间安全生产要求。结构建模时完整还原了所有液压元件、管路走线、模具安装接口，可直接用于设备方案演示、工装模具匹配设计，也可作为非标管材加工设备的设计参考框架，修改模具规格即可适配不同管径、不同截面形状的管材折弯需求。
