圆形车载油压测量压力表三维设计

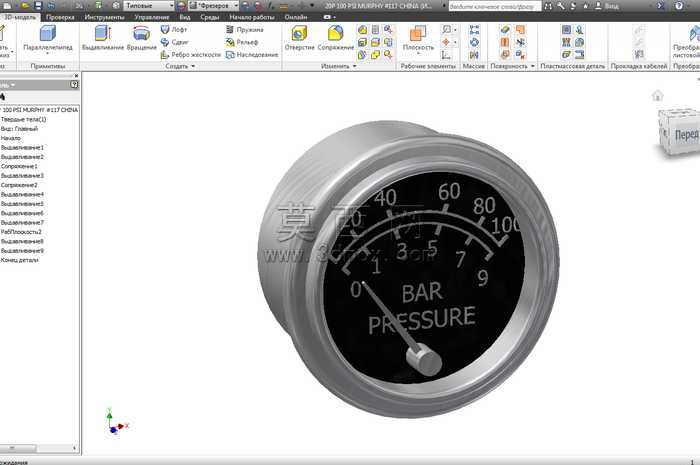

本作品为圆形油压测量压力表的三维参数化建模成果，建模过程依托三维设计软件完成整体结构的全参数搭建，从基础草图绘制阶段就严格遵循仪表的实际尺寸比例，先绘制表盘的圆形基准轮廓，通过旋转特征生成金属外壳的基础胚体，对外壳边缘做圆角过渡处理，还原真实仪表外壳的包边工艺质感。建模过程中对表盘刻度区域做了精细化处理，先绘制刻度线的分布草图，通过环形阵列完成0到100PSI以及0到9BAR双量程刻度的均匀排布，对刻度数字、BAR、PRESSURE标识文字采用包覆特征实现凹陷印刷效果，还原真实表盘的印刷工艺质感。指针部分采用独立零件建模，通过拉伸特征做出指针的锥形造型，对指针根部的转轴位置做同轴心配合约束，保证后续装配环节指针可绕转轴实现转动模拟。材质渲染阶段，为金属外壳赋予磨砂镀铬金属材质，调整材质的粗糙度、反射率参数，还原金属外壳的哑光金属光泽；表盘基底采用黑色哑光塑料材质，刻度线与标识文字采用白色哑光漆材质，形成清晰的视觉对比；指针部分采用亮面金属材质搭配尾部红色标识段，提升指针的视觉辨识度；表盘表面覆盖的透明表蒙采用高透玻璃材质，调整材质的折射度与反射参数，模拟玻璃的通透质感与轻微反光效果。结构设计上，整体采用外壳、表盘、指针、转轴、后盖的分层装配结构，各零件间保留合理的装配间隙，还原真实压力表的装配逻辑，外壳后侧预留安装螺纹接口结构，可适配对应规格的油路安装位。设计过程中充分考虑工业仪表的可读性需求，双量程刻度的排布符合工业压力表的通用读数习惯，指针的长度与粗细经过反复调整，保证读数时无视觉遮挡，整体造型紧凑圆润，符合车载工业仪表的安装尺寸要求，可用于设备工况模拟展示、工业场景装配演示等用途。
