集成轮胎充气功能的气动液压千斤顶结构

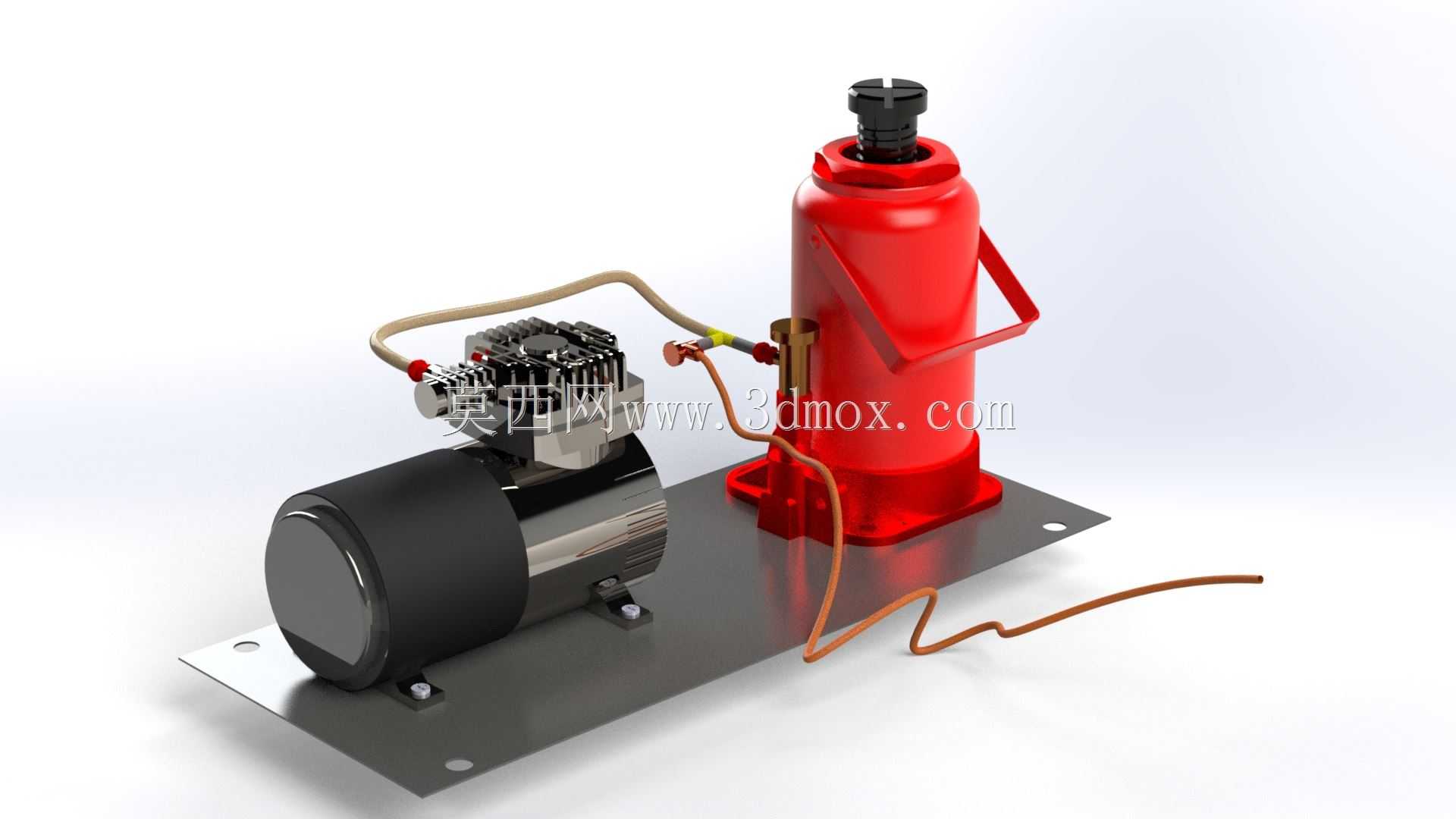

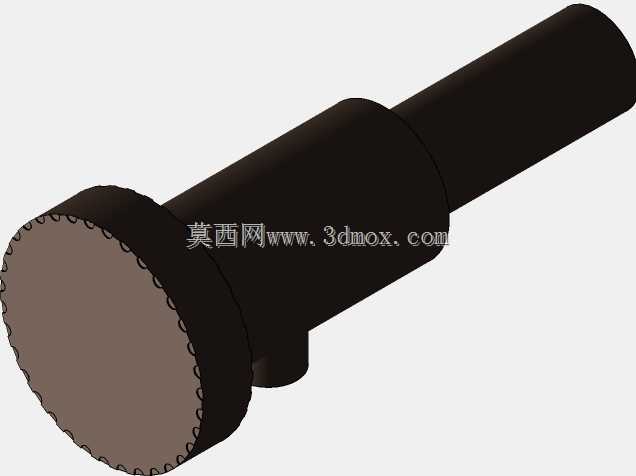

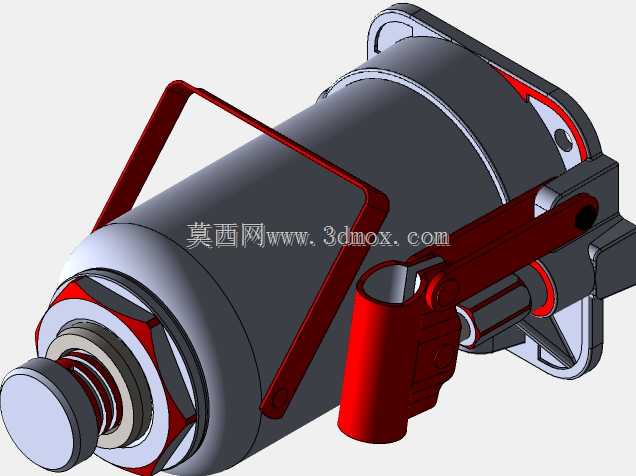

　　这套集成式设备把车载维修场景里两项高频作业合并到同一底板上，现场使用时不用在举升工位和充气工位之间来回搬运工具，路边救援、小型汽修门店、车队自检场地都能直接铺开作业。红色立式液压举升单元承担车辆抬升任务，柱塞顶端的承载头对准底盘指定举升点，手动泄压阀布置在缸体侧方，作业人员站在设备旁就能控制回落速度，缸身焊接的提手方便短距离移位；旁侧的压缩空气单元通过带快接接头的软管输出气流，软管末端配胎压表与充气嘴，车辆举升到位后可直接对轮胎充放气，也能在换胎完成后立刻校准胎压。

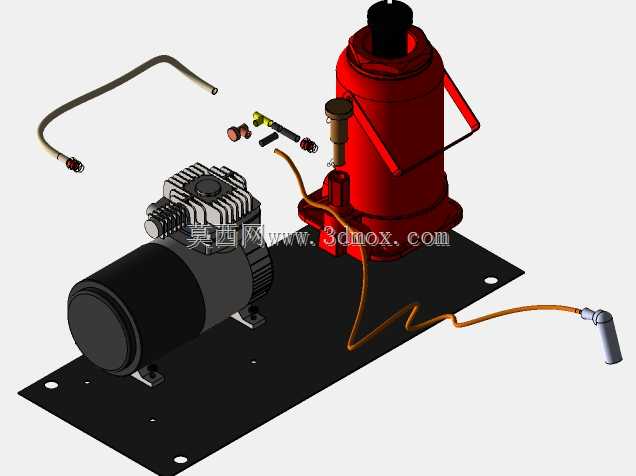

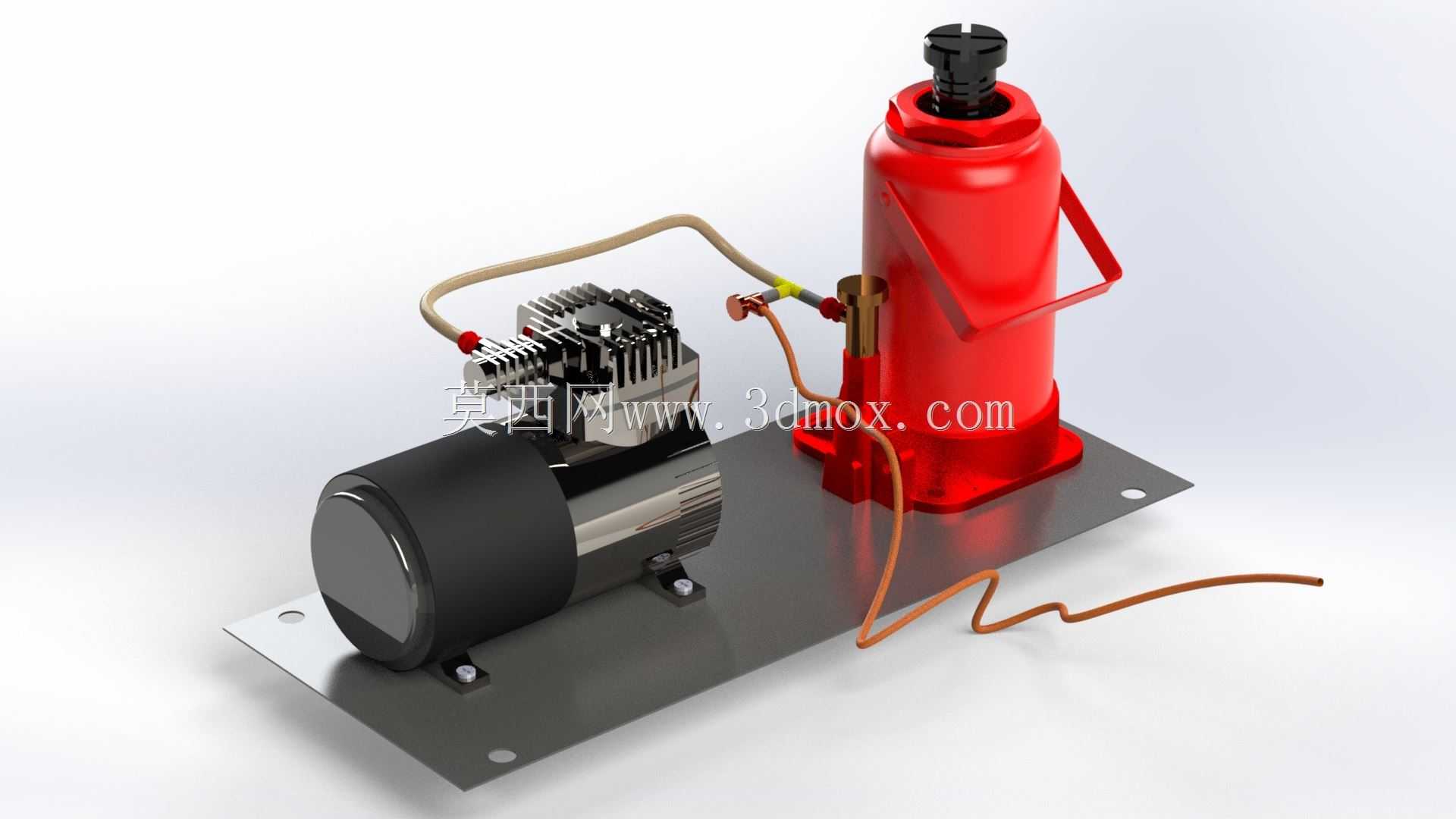

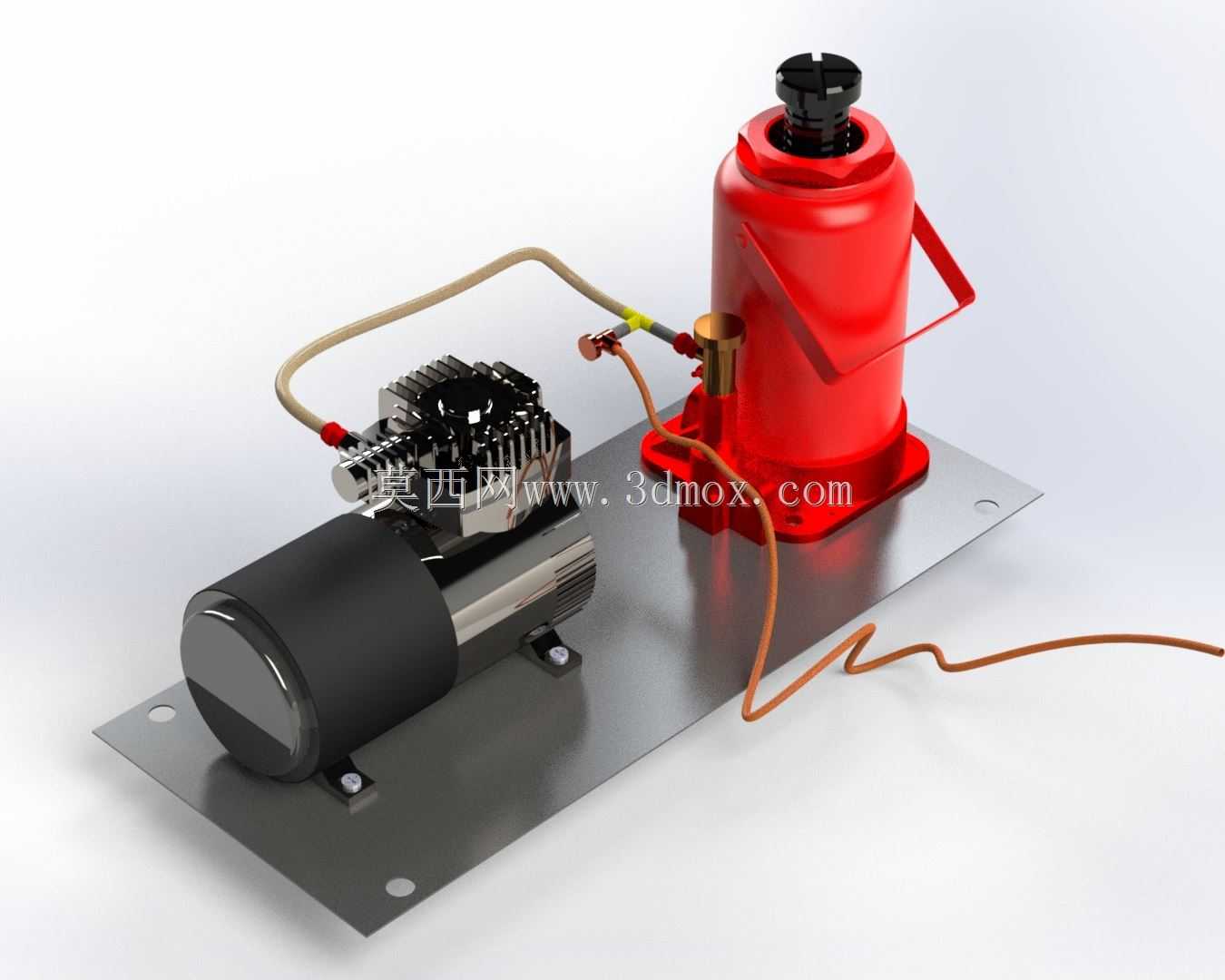

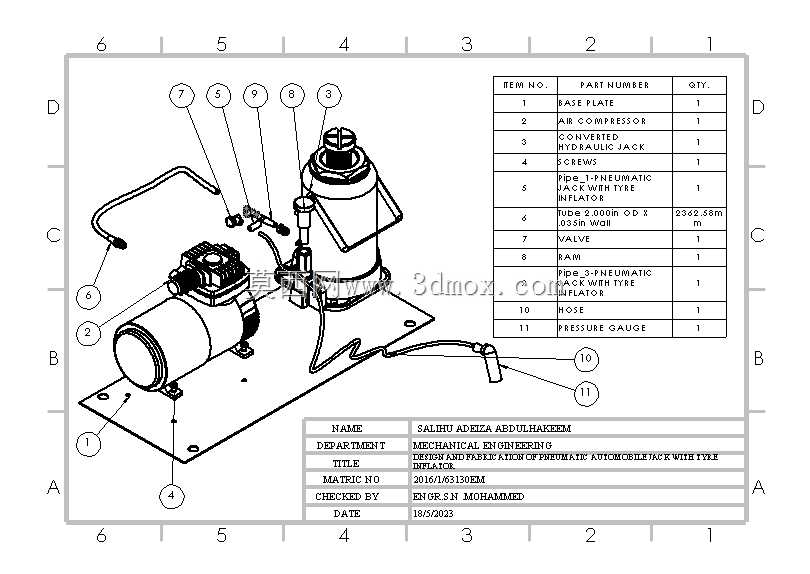

　　从结构布局看，两个功能模块共用一块冲孔金属底板，底板上的安装孔既固定液压千斤顶底座，也锁紧空气压缩机的机脚，整机放置在平整地面时底板分散接地压强，避免举升偏载时设备侧倾；压缩机的散热鳍片、驱动电机与缸盖按气流走向排布，充气作业时热量可顺着鳍片间隙散出，连接两单元的气管沿底板边缘走线，并用管卡固定，防止软管拖地被碾压或勾挂。

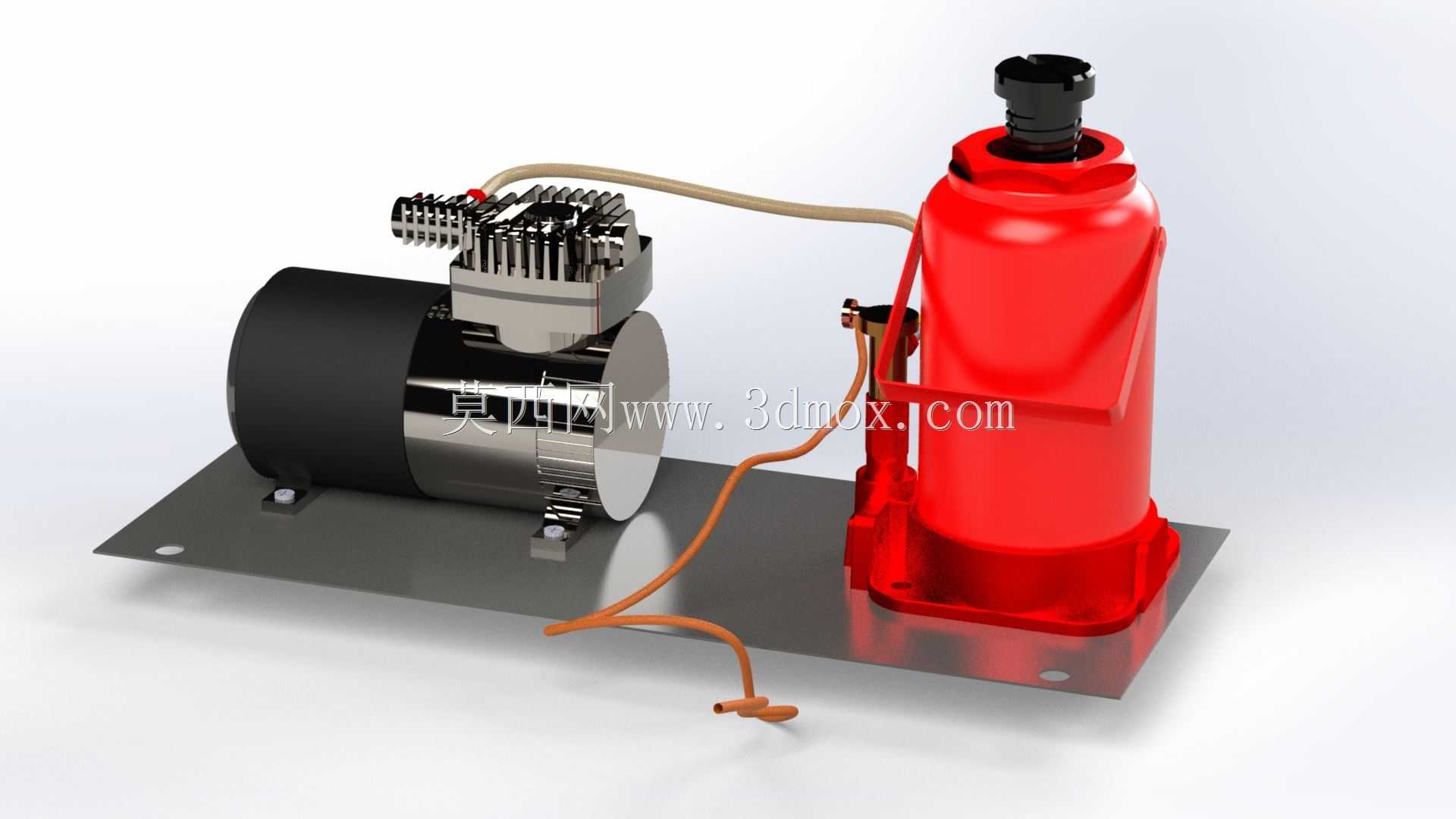

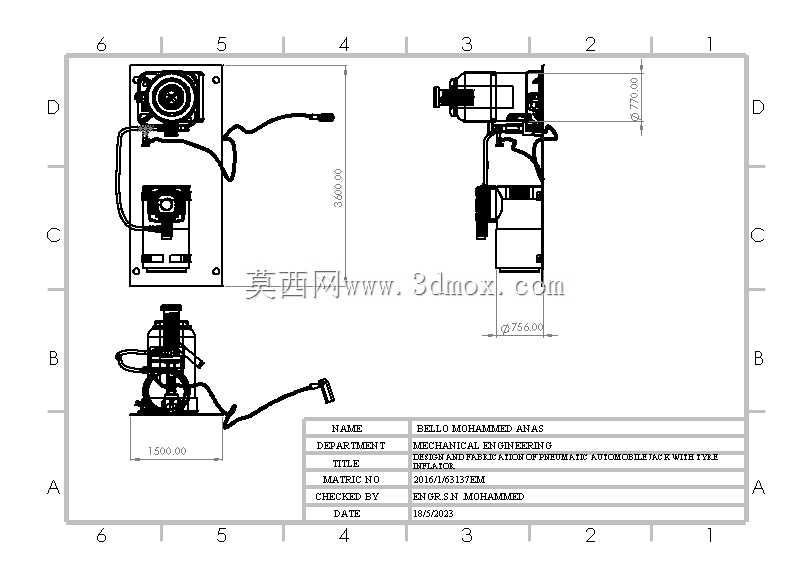

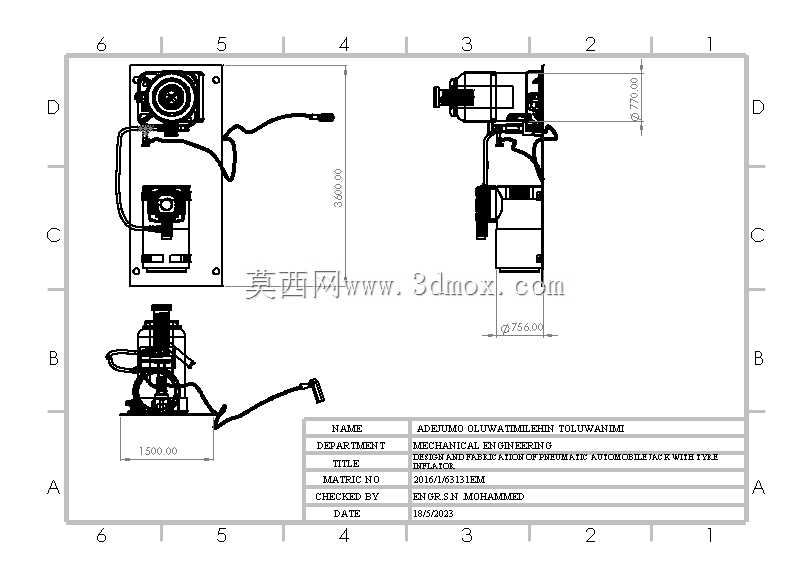

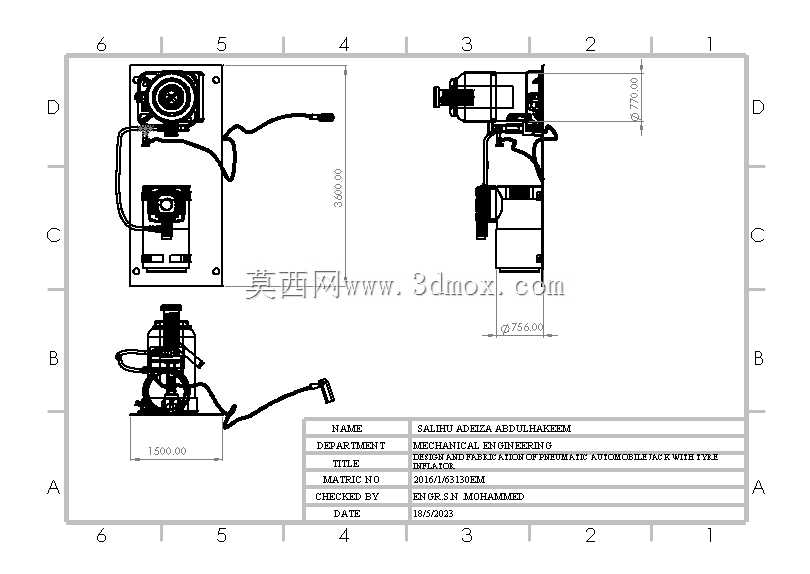

　　设计时优先控制整机外廓边界，底板长宽适配普通轿车后备箱的放置空间，立式千斤顶的缸体高度满足乘用车底盘举升行程需求，压缩机横向布置在底板一侧，重心贴近底板中心，单人可通过缸体提手完成短距离搬移。液压回路内置泵体与活塞组件，压动操作件时液压油推入举升缸推动柱塞上升，承重状态下油路自锁保持抬升高度；气路部分压缩空气经冷却、过滤后从输出口送出，软管预留足够长度，车辆停在设备旁时充气嘴可抵达全部四个轮胎的气门嘴。

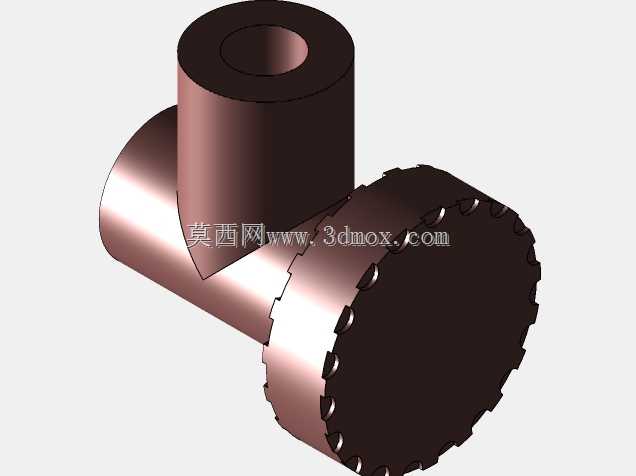

　　建模过程中各部件装配关系完整还原，液压缸的焊缝、提手弯折角度、压缩机散热片间距、底板冲孔位置都按实际工装比例搭建，管路接头的密封结构、快插卡扣细节也有体现，结构设计人员可直接参考该布局评估多功能维修工具的集成方案，选型人员也能据此核对设备在作业场地的摆放空间与操作半径。
