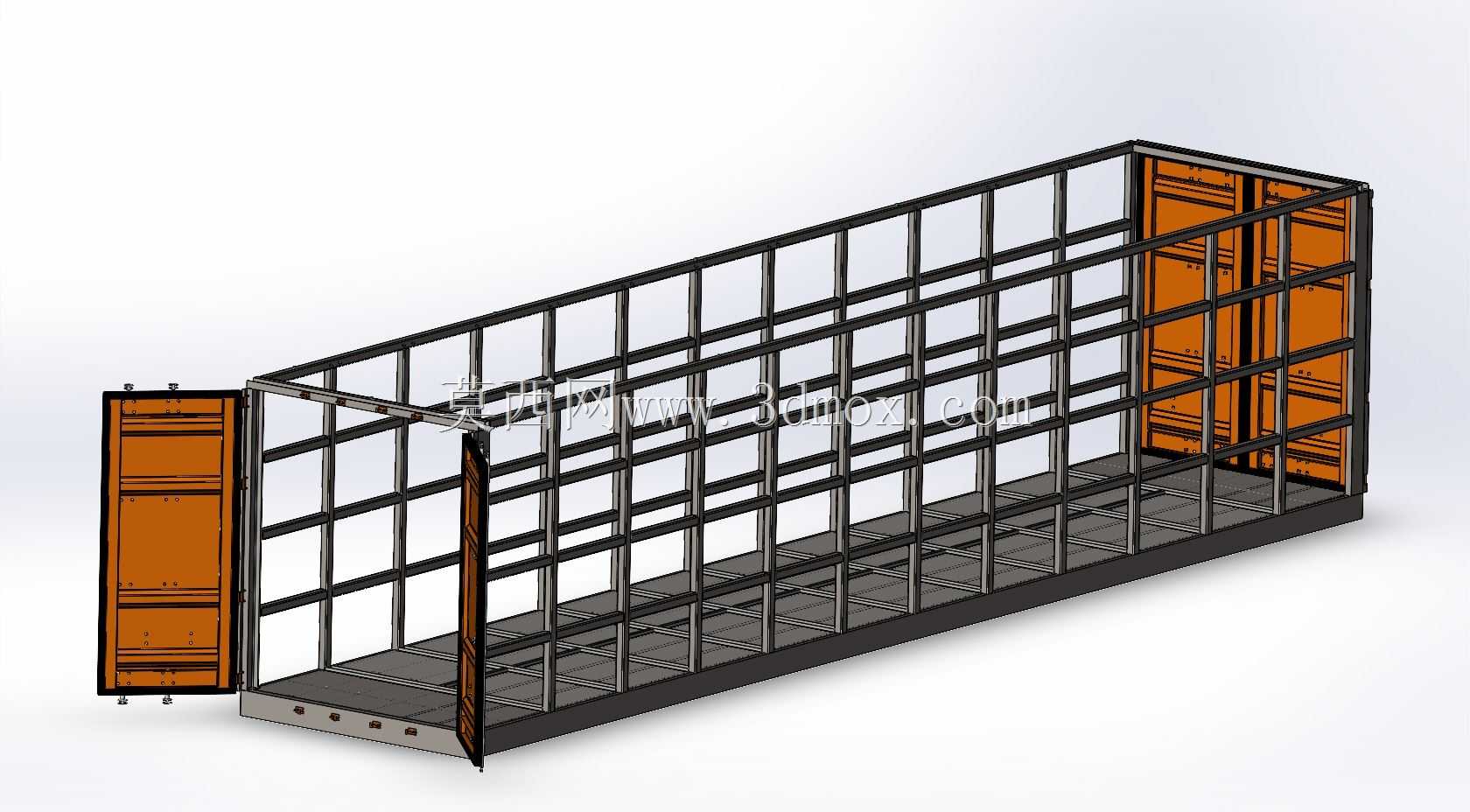

标准货运集装箱承载框架结构设计

　　这款集装箱框架的设计完全围绕干线物流、多式联运场景下的重载承载需求展开，日常应用覆盖港口集装箱堆场、铁路货运编组站、公路干线甩挂运输、工业厂区大宗物料周转等核心场景，作为标准集装箱的核心承载基体，框架承担整箱货物载荷传递、堆码承重、吊装受力、运输过程抗扭抗冲击的核心作用，是集装箱结构中最核心的受力部分。设计过程中首先对齐通用集装箱的外部安装边界，整体外廓尺寸严格匹配国际标准集装箱的尺寸规范，保证框架与标准集装箱侧板、门板、顶板、底板的安装接口完全通用，可直接适配现有集装箱的全系列配套零部件，无需额外开模调整配件尺寸，大幅降低生产与维护的适配成本。框架主体采用高强度耐候钢作为主型材，主受力边梁、角柱位置做了加厚截面设计，

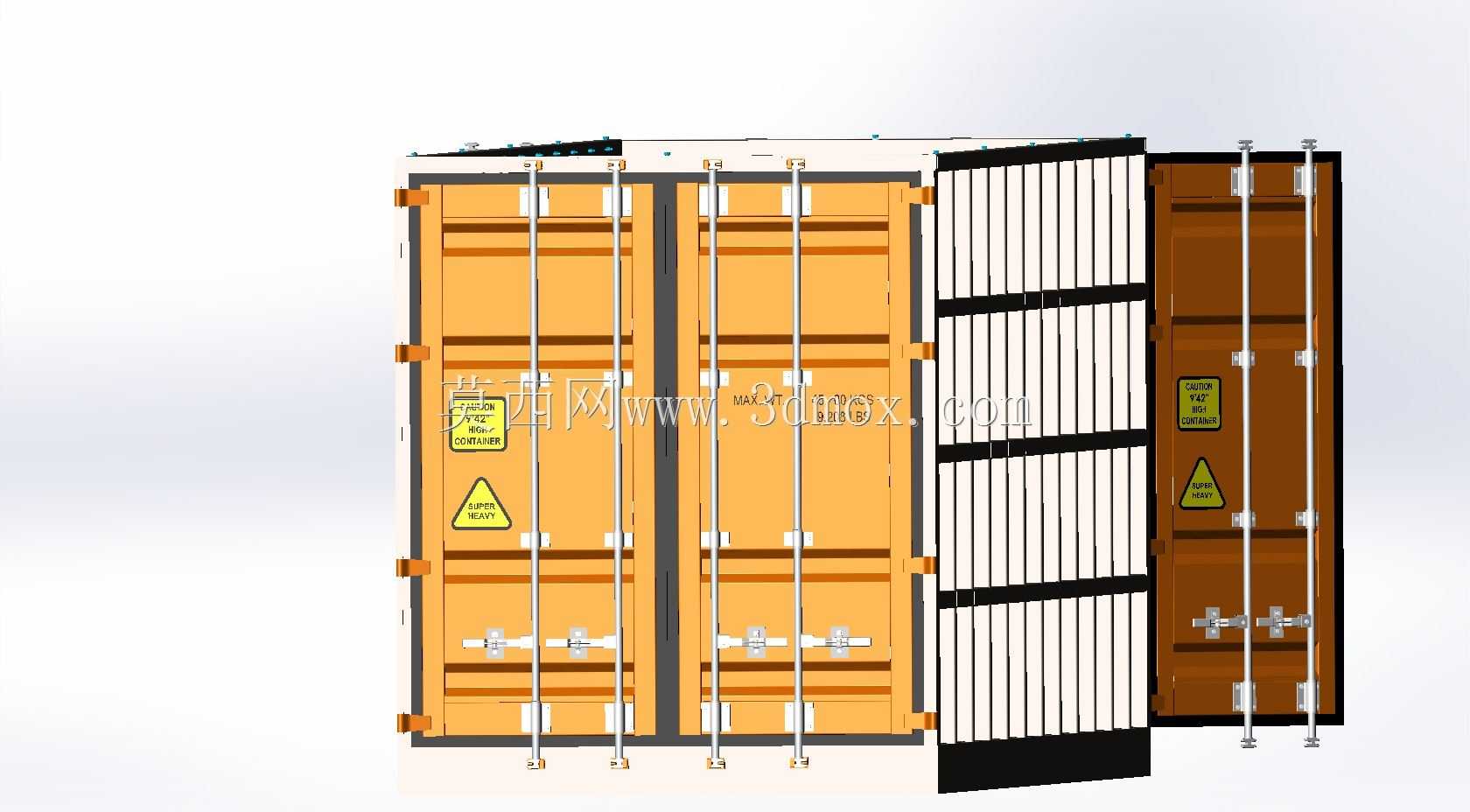

　　角件位置完全匹配标准集装箱吊具、锁具的接口尺寸，可直接适配港口岸桥、场桥、正面吊等通用吊装设备的作业要求，堆码工况下可满足多层满载集装箱的叠放承重需求，角柱位置的受力传递路径经过反复优化，将吊装、堆码、运输过程中的纵向、横向载荷均匀分散到整个框架梁系，避免局部应力集中导致的结构变形。框架的侧部预留了标准的门板、波纹侧板安装位，端部门框位置的锁杆安装座、铰链座位置完全对齐通用集装箱的安装尺寸，可直接适配标准集装箱的双开门结构，保证箱门开合顺畅、锁止可靠，满足货物装卸的通行尺寸要求。设计过程中充分考虑不同运输工况的受力特点，公路运输时的颠簸冲击、铁路运输时的编组连挂冲击、海运时的船舶摇摆受力都被纳入载荷校核范围，

　　梁系的排布在保证强度冗余的前提下尽可能优化截面尺寸，控制框架整体自重，避免无效的材料冗余增加整箱重量，降低运输过程中的无效载荷消耗。框架底部的横梁排布间距匹配标准集装箱底板的承载要求，可均匀传递箱内货物的载荷到底部边梁与角件，避免底板局部受力过大出现凹陷变形，侧部的加强筋位置同时兼顾侧板固定与侧部防撞需求，在堆场作业、车辆靠泊时可抵御一定程度的侧向撞击，保护内部箱体结构不受损伤。整个框架的连接节点全部采用焊接工艺设计，关键受力位置的焊缝形式、焊脚尺寸都经过受力校核，保证长期重载工况下的连接可靠性，避免焊缝开裂导致的结构失效，表面处理预留了耐候涂层的施工空间，可适应户外长期暴晒、高盐高湿等恶劣储运环境的使用要求，延长整体结构的使用寿命。
