机床面板急停控制按钮结构设计

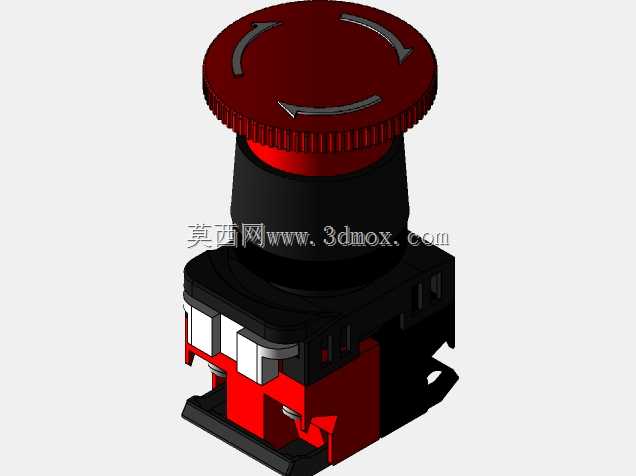

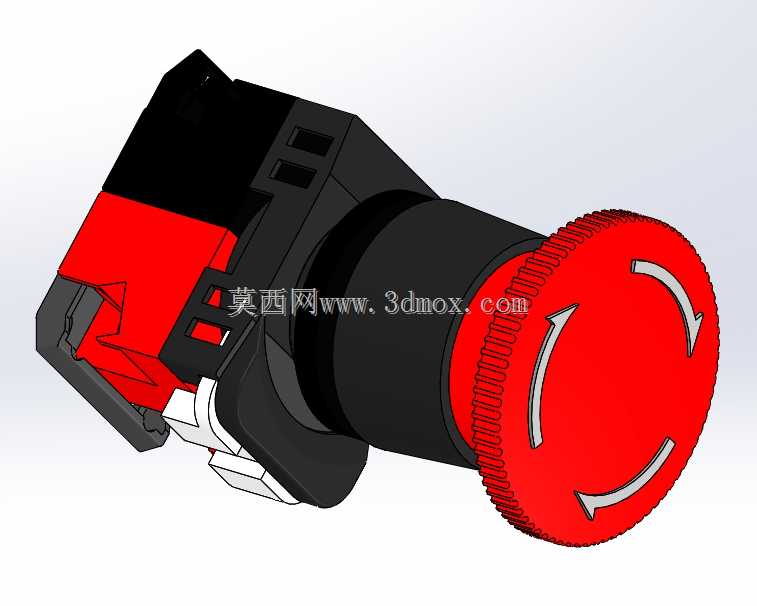

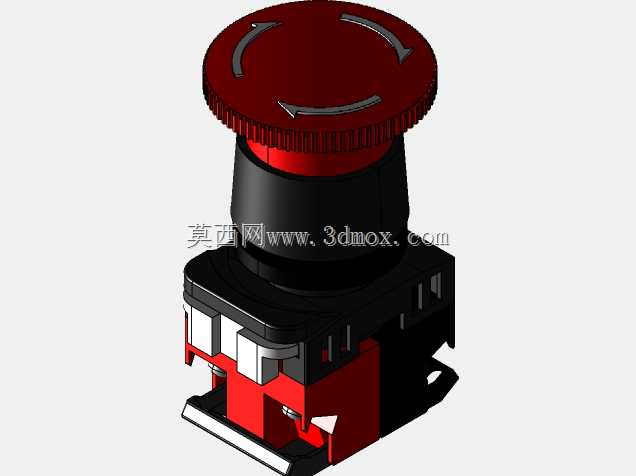

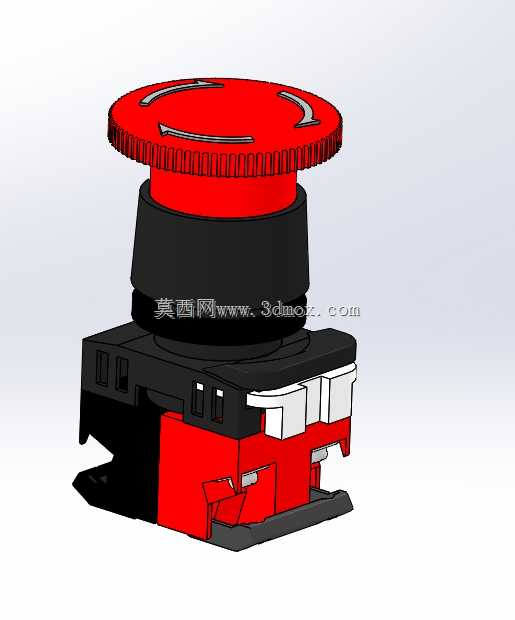

　　在数控车床、加工中心以及各类自动化产线的操作面板上，红色蘑菇头急停按钮是操作人员触手可及的最后一道安全屏障。这套AR22系列急停开关的三维结构完整还原了实物的装配关系，从前端的红色操作帽、中部的锁紧螺纹套筒，到后端的黑色触点基座与红色卡扣式接线模块，每一处配合面都按照实物测绘尺寸搭建，可直接用于设备面板布局校核与人机工程验证。

　　从实际使用场景出发，急停按钮通常布置在操作面板的右上角或悬臂操作箱的醒目位置，要求在人员发现撞刀、工件飞出、冷却液泄漏或人员误入危险区域时，能够以掌心拍击的方式瞬间切断控制回路。模型前端的蘑菇头直径明显大于普通按钮，拍击面宽大，帽面上模压的三个旋转箭头清晰指示了解锁方向——按下后机构自锁保持断开状态，必须顺时针旋转帽体才能复位，这一机械联锁结构在模型的内部卡扣与弹簧槽位中均有体现，避免了误碰复位带来的二次风险。

　　安装边界方面，该按钮采用行业通用的22mm面板开孔，中部套筒带有标准螺纹与锁紧螺母，适配厚度2至6mm的面板或钣金吊挂箱；后端触点基座通过卡扣与操作头连接，基座侧面预留的导轨式卡槽可叠加常开、常闭触点模块，模型中红色模块即为常闭安全触点，白色拨片为触点动作指示件。整体轴向长度从蘑菇头端面到基座尾部约七十余毫米，径向最大轮廓为蘑菇头外缘，布局时需在面板后方预留足够的接线弯折空间，侧面的防转凸台则要与面板开孔的定位缺口对齐，防止拧紧螺母时整体跟转。

　　设计思路上，头部红色采用高辨识度工程塑料，表面滚花纹理既增强了旋转复位时的摩擦力，也在三维渲染中通过细密齿形还原了注塑件的质感；黑色基座采用阻燃尼龙材质，模块间的燕尾槽与弹性卡扣实现了无工具快速拼装。接线端采用螺钉压线结构，适配多股软线与冷压端子，底部的线槽走向在模型中如实开出，便于电气工程师在柜内三维布线时核对线束弯曲半径。对于结构设计人员而言，将该模型导入机床整机装配后，可直接检查按钮与防护门、吊环、周边指示灯的干涉情况，也能验证操作者在站立姿态下掌心拍击的可达性；对选型工程师来说，模型清晰呈现的触点模块叠加方式、安装螺母厚度与尾部出线空间，足以支撑面板开孔图、BOM清单与接线工艺文件的同步输出，省去了反复向厂家索要尺寸图的环节。
