可调式水平石材起重吊夹结构设计

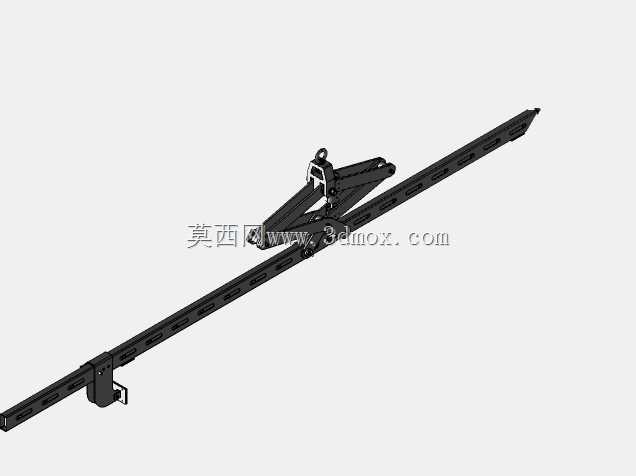

　　在建筑石材加工、板材转运、装配式构件吊装的作业场景里，这类水平吊夹是替代传统钢丝绳捆绑、卸扣吊装的高效作业工装，主要适配水平状态下的长条形、大尺寸板材类工件的垂直起吊与短距离转运，尤其适合石材市场、板材加工厂、预制构件堆场这类需要频繁调运平整长件的作业场景，能大幅减少工件捆绑的辅助作业时间，降低吊装过程中工件滑脱、边角磕碰的风险。从结构设计逻辑来看，这套吊夹采用了杠杆自锁的核心原理，顶部吊环直接连接起重机吊钩，当吊点受向上的拉力时，中部的连杆铰接结构会带动两侧夹臂产生向内的夹紧力，起吊重量越大，夹臂对工件侧面的正压力就越高，配合夹爪接触位置的橡胶垫，既能增大接触摩擦力避免工件打滑，也能防止硬质金属夹爪直接接触石材、

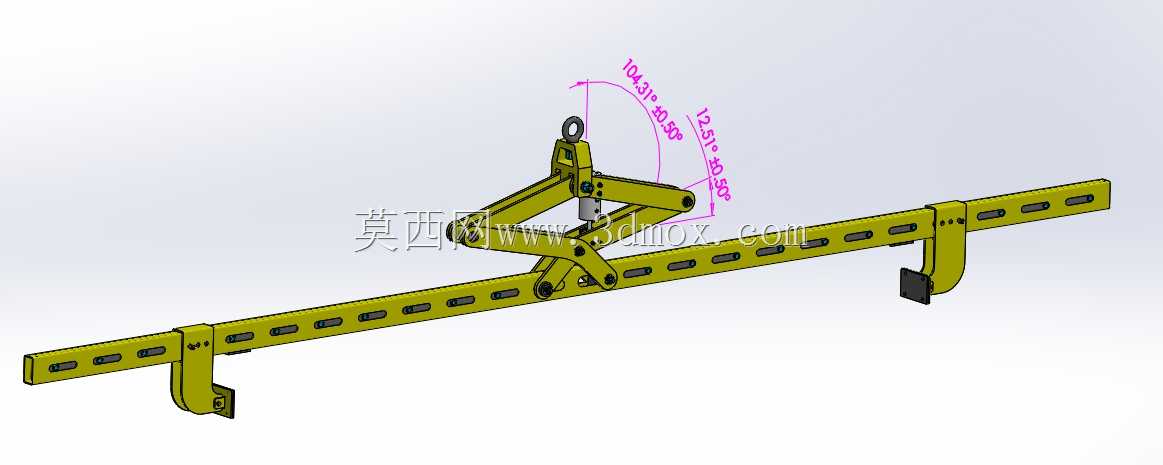

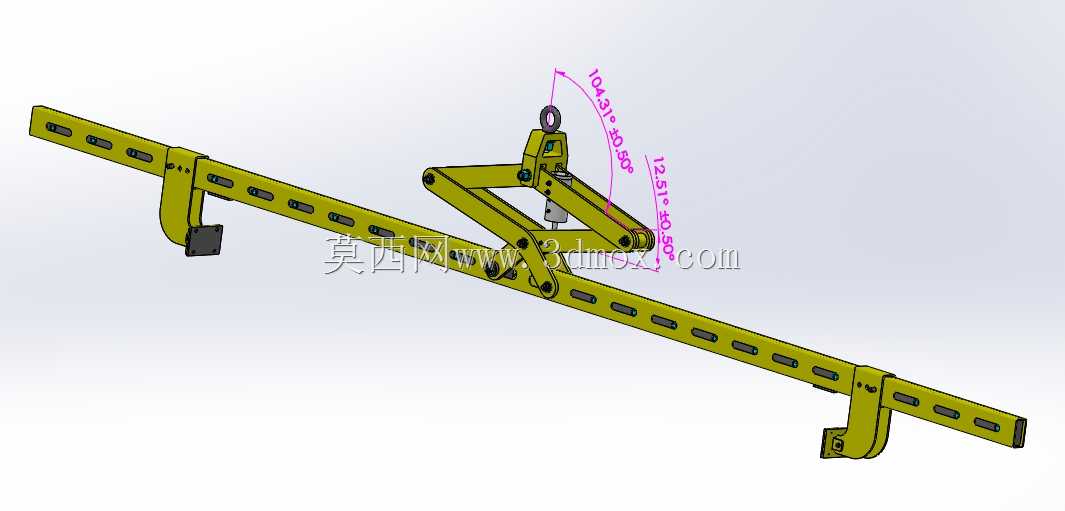

　　预制板表面造成压痕或崩边损伤。吊夹的主梁采用长条形等截面开孔设计，两侧夹臂的安装位置可沿着主梁的调节孔位灵活调整，抓握范围覆盖280mm到3000mm的宽度区间，能适配不同尺寸规格的水平板材吊装需求，无需针对单一批次工件单独定制吊具，大幅提升了工装的通用适配性。从安装边界与尺寸参数来看，整套吊夹的铰接运动角度经过校核，夹臂开合的极限角度做了机械限位，避免调节幅度过大造成铰接结构脱开或自锁失效，额定起重能力设定为500kg，完全覆盖常规人造石材、天然大理石板、轻质预制隔板的单块重量区间。设计过程中对铰接点的受力做了针对性强化，所有转动销轴都做了耐磨处理，夹爪的接触端面做了锯齿状防滑结构加橡胶垫层的双层设计，既保证足够的摩擦系数，

　　也避免刚性接触损伤工件表面。主梁上的等距调节孔位采用统一的孔径与孔距设计，调整夹臂位置时只需要插拔固定销即可完成宽度锁定，现场作业人员无需额外工具就能快速完成宽度调节，适配不同宽度的工件吊装需求。吊环的连接位置做了万向转动的间隙设计，起吊过程中如果工件出现小幅偏摆，吊环可自适应调整受力方向，避免吊具承受额外的侧向弯矩，延长整体结构的使用寿命。在实际作业使用中，这类吊夹不需要额外的人工锁止操作，吊钩起升时依靠工件自重就能自动完成锁止夹紧，落钩放置工件后吊具拉力卸载，夹臂会在重力作用下自动松开，无需人工触发解锁机构，单人即可完成整套吊装的挂钩、摘钩操作，相比传统的捆绑式吊装作业效率能提升60%以上，同时也减少了人工靠近吊装工件操作的安全风险。
