喷气发动机配套安装固定支架结构

　　在航空动力测试台架、小型涡喷发动机试验工位以及轻型通航飞行器动力舱的配套结构中，这类支架承担着核心的动力单元定位与载荷传递作用，其设计合理性直接决定动力单元运行时的振动抑制效果与安装可靠性。从实际工程应用场景来看，这类支架并非通用型安装座，需要匹配对应型号喷气发动机的安装接口，同时兼顾台架测试时的快装需求与装机状态下的长期抗疲劳性能，日常工况中需要持续承受发动机启动、变工况、全速运行时的多向振动载荷，以及推力传递过程中的附加弯矩，因此结构设计阶段的应力分布校核是核心环节。从本次呈现的支架结构来看，整体采用分体式压合固定思路，底座为一体化铣削成型的长条形承载基体，底部伸出四根定位安装柱，可直接插入台架或动力舱的预设安装孔位，

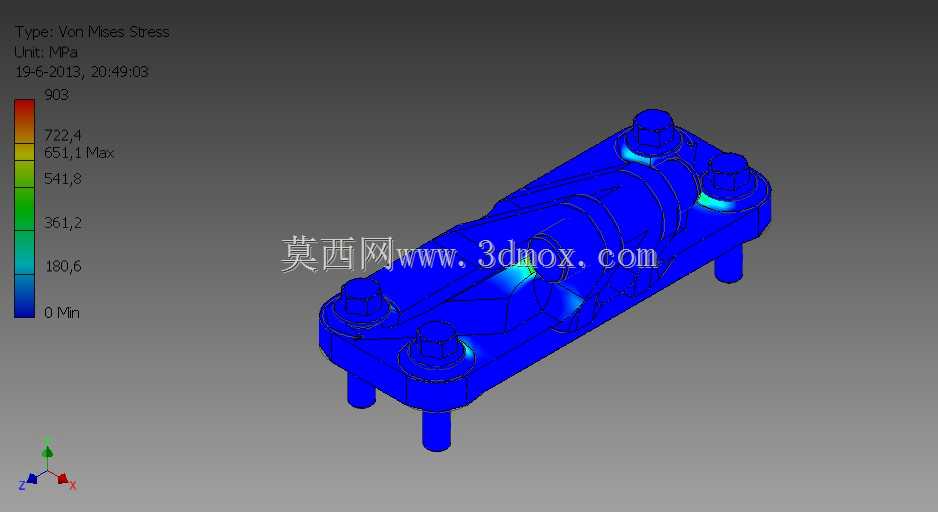

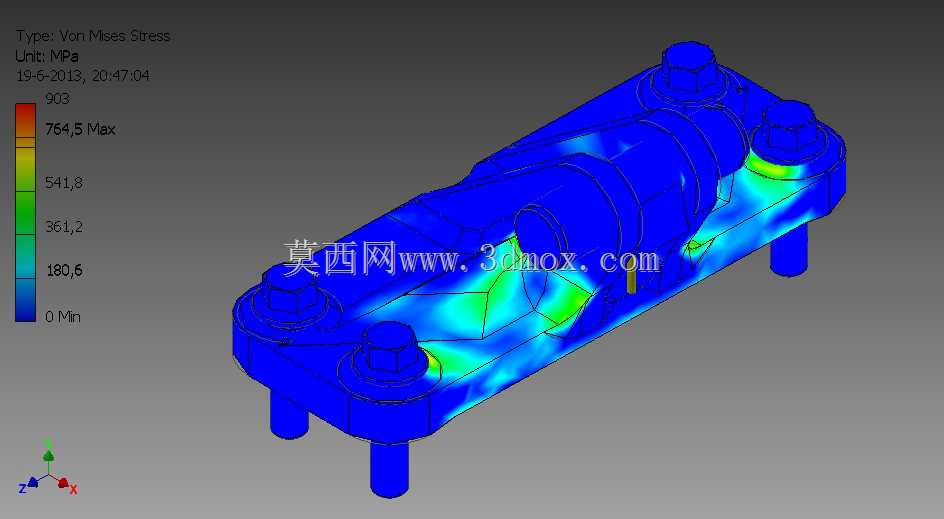

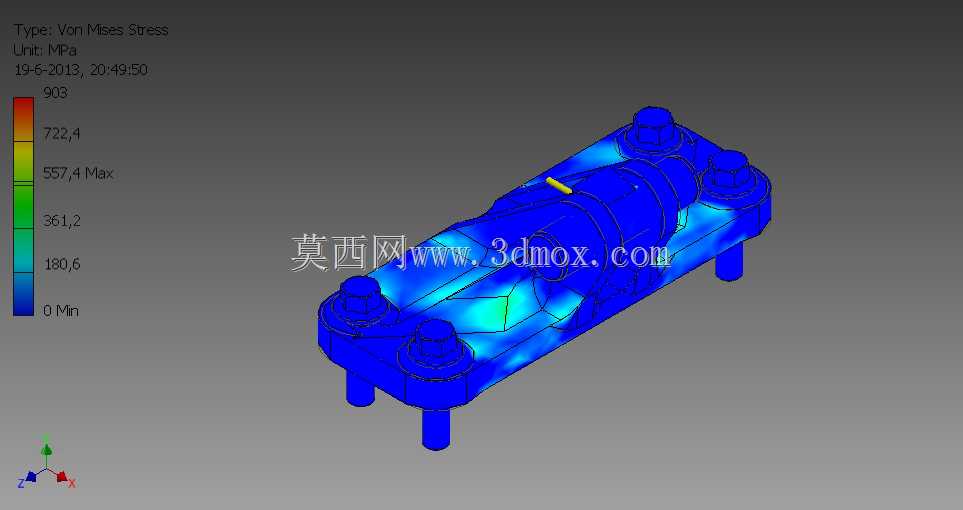

　　通过柱端的螺纹结构实现锁紧固定，安装柱的伸出长度经过匹配计算，既保证支架底部与安装基面留有足够的散热间隙，避免发动机运行时的辐射热量直接传导至安装基面引发热变形，也能控制整体安装高度，适配动力舱的垂直空间边界。支架上部的压合结构采用对称分布的螺栓锁紧设计，四个角点位置设置带内螺纹的凸台，配合上压盖实现对发动机主体的环抱式固定，压合面的弧度完全匹配发动机外壳的曲面轮廓，避免局部点接触造成的应力集中，从应力云图的分布可以看出，设计阶段针对螺栓预紧力、发动机最大推力工况、振动载荷叠加的极端情况做了有限元校核，高应力区域集中在压盖与底座的衔接位置以及螺栓安装凸台根部，这些区域在结构上做了局部加厚与圆角过渡处理，

　　最大应力值控制在材料许用应力范围以内，避免长期交变载荷下出现疲劳裂纹。设计过程中没有采用整体式焊接结构，而是选择螺栓装配式的分体结构，一方面是考虑到发动机维护时的拆装便利性，无需整体拆解支架即可完成发动机的快速更换与检修，另一方面分体结构可以通过调整压盖与底座之间的垫片厚度，适配小范围尺寸偏差的同系列发动机，提升支架的通用适配性。支架的横向尺寸严格匹配对应发动机的主体直径，两侧预留的凸台宽度不超过发动机最大外径的15%，避免占用过多的周边空间，给燃油管路、控制线路的布设留出足够的操作间隙，纵向长度则覆盖发动机主体的核心承载段，保证支撑点的跨度分布合理，避免发动机运行时出现悬臂式的附加振动。在安装边界的设计上，

　　底部四根安装柱的孔位间距遵循标准台架的安装孔系规范，可直接适配现有多数小型涡喷测试台架的安装基面，无需额外制作转接板，降低现场安装的适配成本，安装柱的直径经过抗剪切强度校核，能够承受发动机最大推力状态下的水平剪切力，同时柱根位置做了圆弧过渡，减少应力集中带来的断裂风险。从结构细节来看，压盖内侧没有设置硬质防滑纹路，而是预留了缓冲垫的安装槽位，实际装配时可在槽内粘贴耐高温橡胶缓冲垫，既可以增大与发动机外壳的摩擦力，避免运行过程中出现相对滑移，也能吸收一部分发动机传递过来的高频振动，降低支架整体的振动幅值，减少振动向安装基面的传递。这类支架的材料选型通常选用高强度铝合金，在保证结构强度的前提下尽可能降低自身重量，对于有更高强度需求的装机场景，也可更换为不锈钢材料，但需要重新做整体的重量配平计算，避免影响动力单元的重心位置。在实际测试场景中，这类支架还需要配合振动传感器的安装点位，因此在底座侧面预留了传感器安装的小平面，无需后续额外焊接或打孔破坏支架整体结构，方便测试阶段直接布设传感器采集振动数据。整个结构的设计没有冗余的装饰性特征，所有的结构特征都服务于承载、安装、散热、维护的实际需求，每一处圆角、壁厚、凸台的尺寸都经过载荷校核，避免出现多余的材料堆积造成重量浪费，也不会因为局部壁厚不足引发结构失效。
