车载手提式1kg干粉灭火器带固定支架

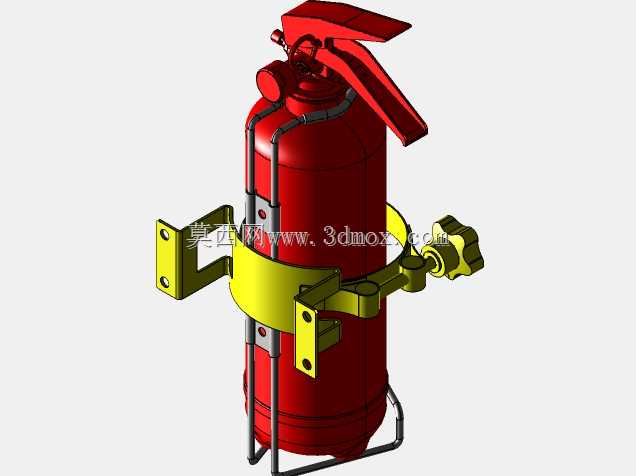

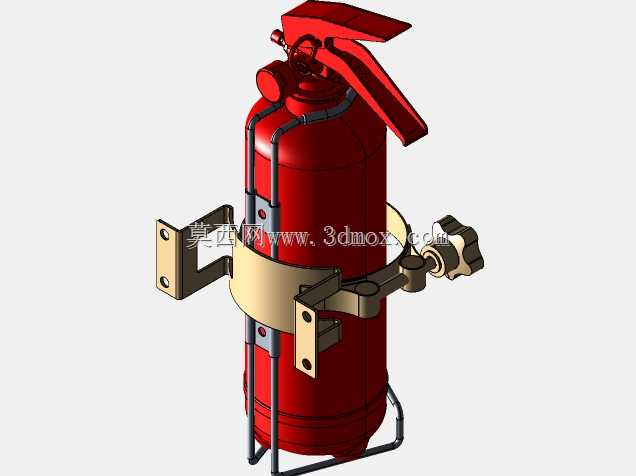

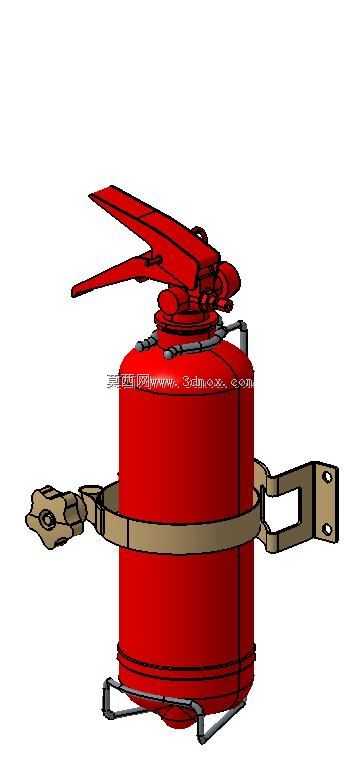

　　这套1kg规格手提式干粉灭火器三维结构，完整还原了瓶体、阀头压把总成、保险机构以及配套双点位固定抱箍支架的全部装配关系，在小型车辆舱室、工程机械设备操作位、狭小工业工位这类空间局促的消防布置场景中使用频率很高。1kg充装量级的灭火器本身定位就是初起火情快速处置，操作人员单手即可提取喷射，不需要多人协同，针对固体表层明火、可燃液体溢漏起火、低压电气线路火情都能快速压制，在工程机械驾驶室、货运车辆驾驶舱、小型加工设备旁的壁挂点位布设时，不会占用过多通行与操作空间。

　　从结构设计逻辑来看，瓶体采用承压圆筒加底部圆弧收边的造型，上端收口衔接阀座，顶部的冲压成型压把兼具保险锁止与压下启闭阀芯的功能，长压把提供足够的杠杆力，操作人员握持施力时可以顺畅顶开阀芯输出干粉；瓶身侧面预留的喷管接口走向避开了提拿握持区域，喷射时软管不会干涉手部动作。配套的固定支架是这套结构里很有实际工程价值的部分：环绕瓶身中部的金属抱箍做了贴合瓶壁的弧面折弯，两侧延伸出带安装孔的固定耳板，耳板上的长圆孔可以吸收安装面的孔位偏差，底部的承托折弯边托住瓶底，避免车辆颠簸、设备振动时瓶体向下窜动，抱箍开合结构可以快速解锁，紧急情况下单手就能把灭火器从支架上取下，不需要额外拆卸紧固件。

　　安装边界方面，整套支架固定后横向伸出尺寸控制得很紧凑，耳板安装孔适配常见的车体钣金壁、设备机架方管立面，固定点位远离高温排气管、带电裸露端子这类风险区域，瓶体轴线保持竖直放置，符合干粉灭火剂储存的姿态要求。建模过程中把瓶身壁厚过渡、阀头与瓶体的螺纹连接段、压把铰接销轴、抱箍折弯圆角、耳板安装孔位这些细节都做了实体还原，结构工程师在做车载消防布置、工位安全设施选型时，可以直接把这套装配体导入整机布局里核对干涉间隙，确认支架固定面与周边管线、操作手柄的安全距离，也能基于现有抱箍结构调整安装耳的开孔位置与折弯角度，适配不同的安装立面，不用从零开始搭建灭火器与支架的基础结构。喷射通道的走向、压把的压下行程空间也在模型里留足了操作余量，布置时能直观核对取出灭火器的动作路径上是否有遮挡构件，保证紧急取用的时候没有阻碍。
