V820-1220立式压缩空气缓冲储罐

　　该立式储罐主要服务于空气压缩机站及压缩空气管网，承担稳压、缓冲、气液初步沉降和短时储气的作用。现场用气端往往存在脉冲式负载，单台空压机直接向管路供气时，压力会随阀门启闭、气缸动作或喷枪用气出现快速波动；罐体提供一定容积后，可把压缩机输出的脉动气流转化为较平稳的气源，减少频繁加载卸载，也能让部分冷凝水在罐内低速区沉积，便于后续排水和干燥处理。

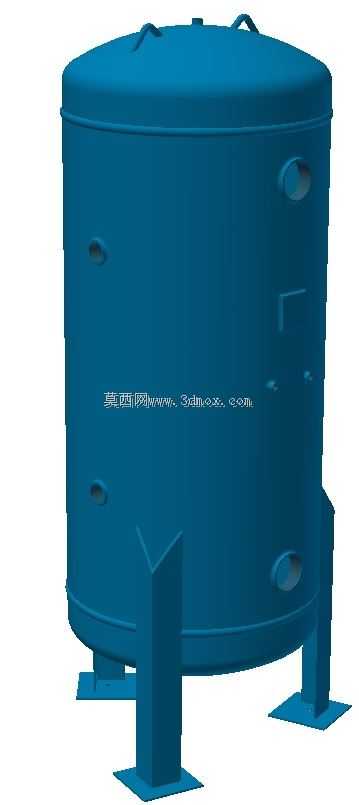

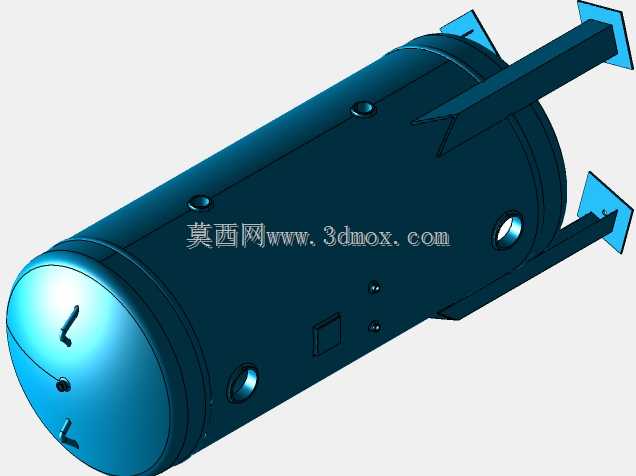

　　结构上采用直立圆筒配椭圆封头的形式，筒体直径与直段高度按V820、1220规格形成较紧凑的竖向布置。相比卧式罐，立式方案占地更小，适合厂房边角、设备夹层或空压站靠墙布置；底部由三根支腿承接，支腿下端带底板，可通过地脚螺栓固定在混凝土地坪上。建模时需要重点核对支腿展开位置、底板开孔间距与罐体下封头之间的净空，既要保证人员接近排污口，又要避免安装后与基础边沿、管线沟或检修通道冲突。

　　罐体侧壁分布有多个接管和人孔类结构，不同高度、方位的开口对应进气、出气、压力表、安全阀、排污及检修需求。三维设计中不能只把开孔当作简单圆柱切除，应同步表达补强圈、法兰连接面、管口方位和焊接边界，因为现场配管时，管口角度直接决定弯头、阀门和支吊架的布置。顶部设置吊耳，便于制造完成后的吊装、翻转和就位；吊耳位置需与罐体重心相协调，避免起吊时出现明显倾斜。

　　从选型角度看，这类储罐通常放在空压机后处理设备前后，具体接口顺序受干燥机、过滤器和排水方式影响。若罐前温度较高，罐内冷凝水生成量较大，底部排污结构必须保留足够操作空间；若罐后配置精密过滤，则罐体出气口高度和侧向接管方位要与管路坡度统一考虑。筒体壁厚、封头形式和法兰等级虽属于工程校核内容，但在三维模型阶段应把外形、接口和安装边界表达完整，使土建、管道、电气仪表专业能够同步开展碰撞检查。

　　模型整体按真实设备比例建立，圆筒、封头、支腿、底板、吊耳、侧部接管及检修口均有明确形体关系。布置时需在罐体周围预留阀门操作、压力表观察和定期检验空间，顶部吊耳上方还应考虑起重设备的作业高度。对于设备集成商而言，该模型可直接用于空压站布局、撬装管路设计和安装干涉核查；对于结构设计人员，则可据此复核支腿受力传递、基础载荷范围以及管口与外部管线的连接顺序。
