集成式吸附式压缩空气干燥净化机组

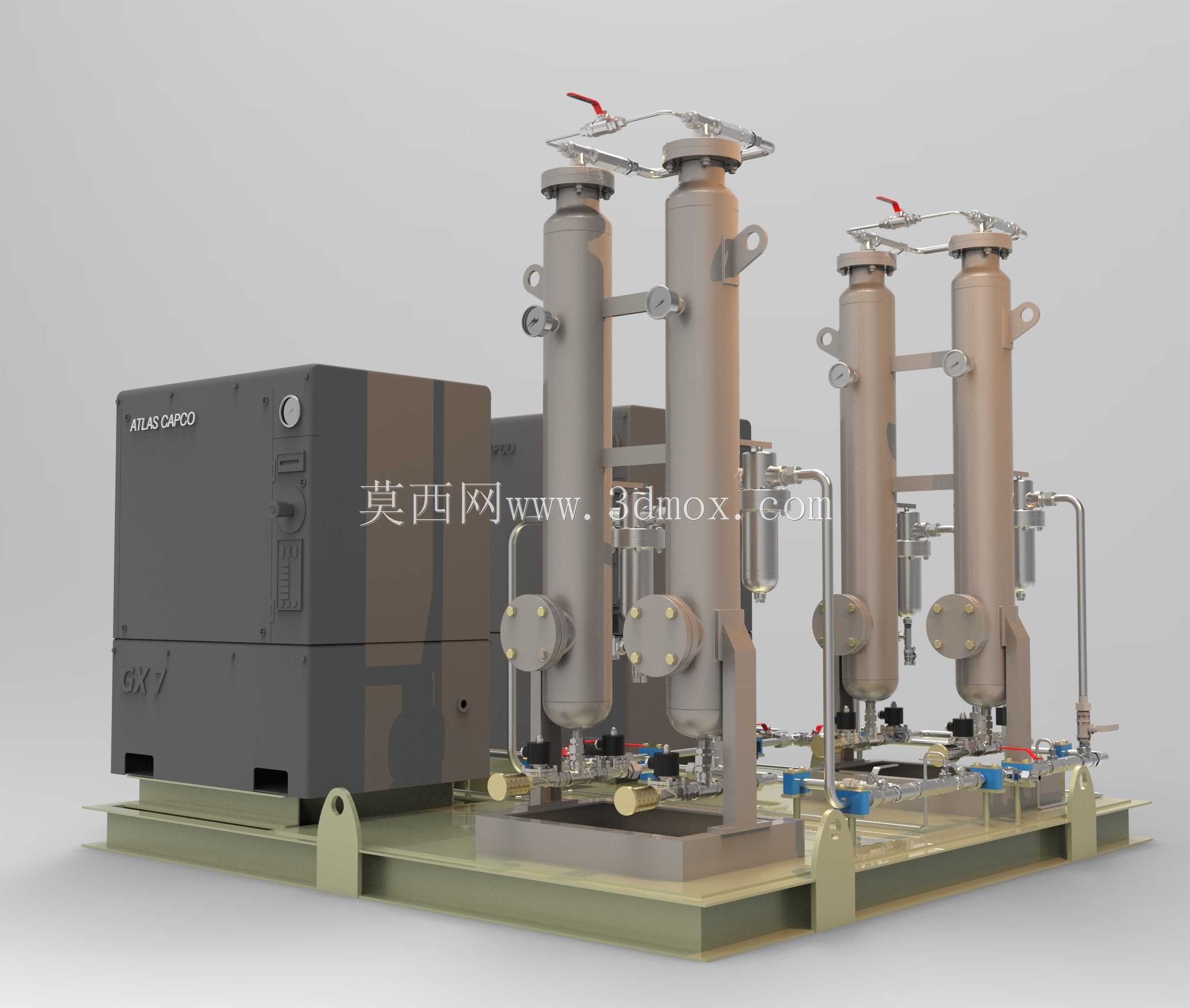

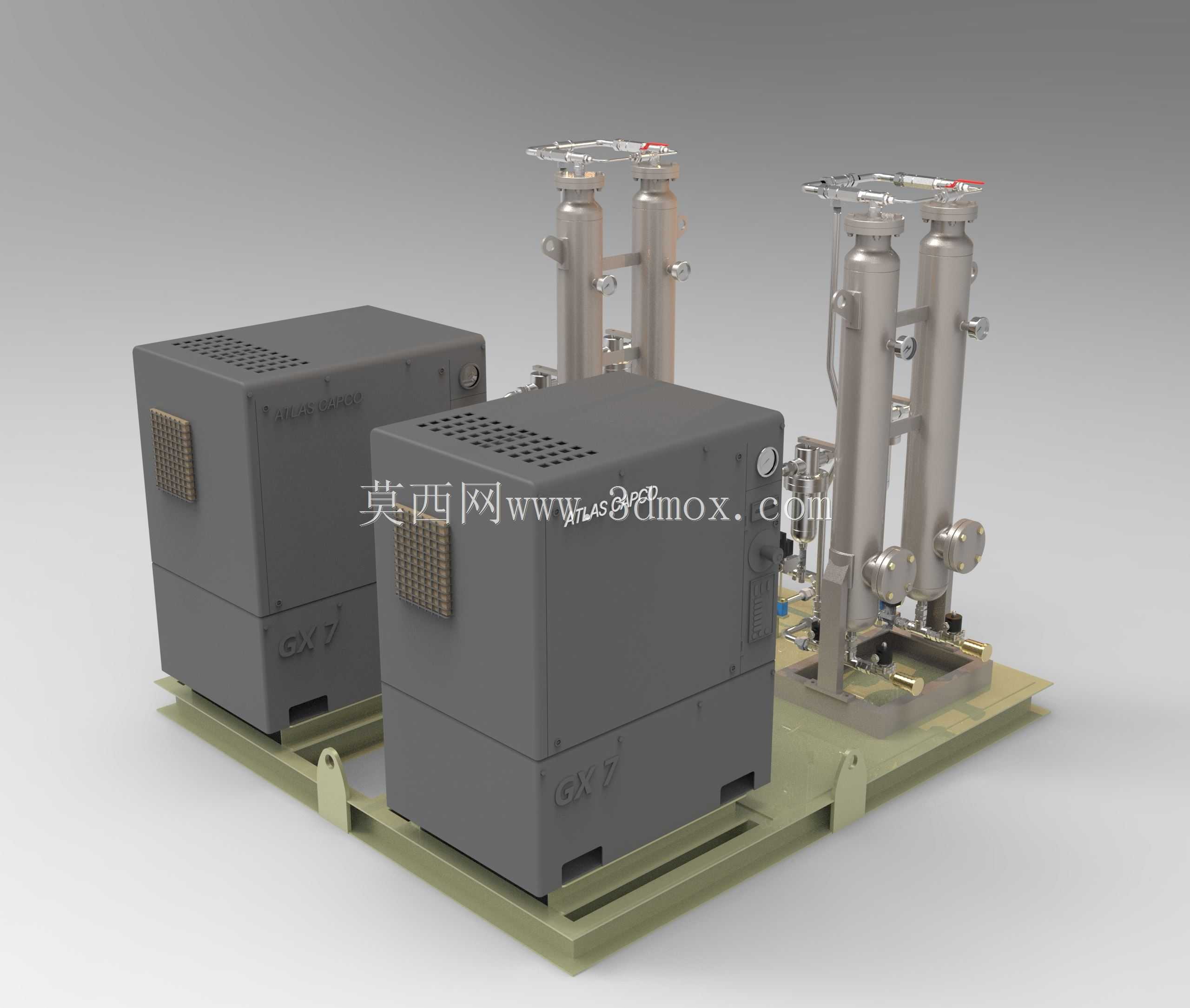

　　这套集成式压缩空气干燥净化设备，核心面向工业生产中对压缩空气露点有严苛要求的用气场景，常见于精密气动控制、电子元器件制造、医药粉体输送、食品级物料气力运输这类对气源含水量有明确指标的生产环节，区别于普通冷冻式干燥器只能达到3℃左右压力露点的局限，该类吸附式干燥单元可将压缩空气压力露点稳定控制在-40℃甚至更低，彻底避免气动管路冬季冻堵、气动元件锈蚀、工艺物料受潮变质等生产隐患。整套设备采用撬装集成式布局设计，将压缩主机单元、双吸附塔干燥单元、前置过滤组件、后置精密过滤组件、阀门管路组、排污组件全部集成在统一的钢制公共底座上，现场安装仅需对接进气口、出气口、排污口以及供电接口即可投入使用，大幅缩减现场安装的管路排布、设备找平、

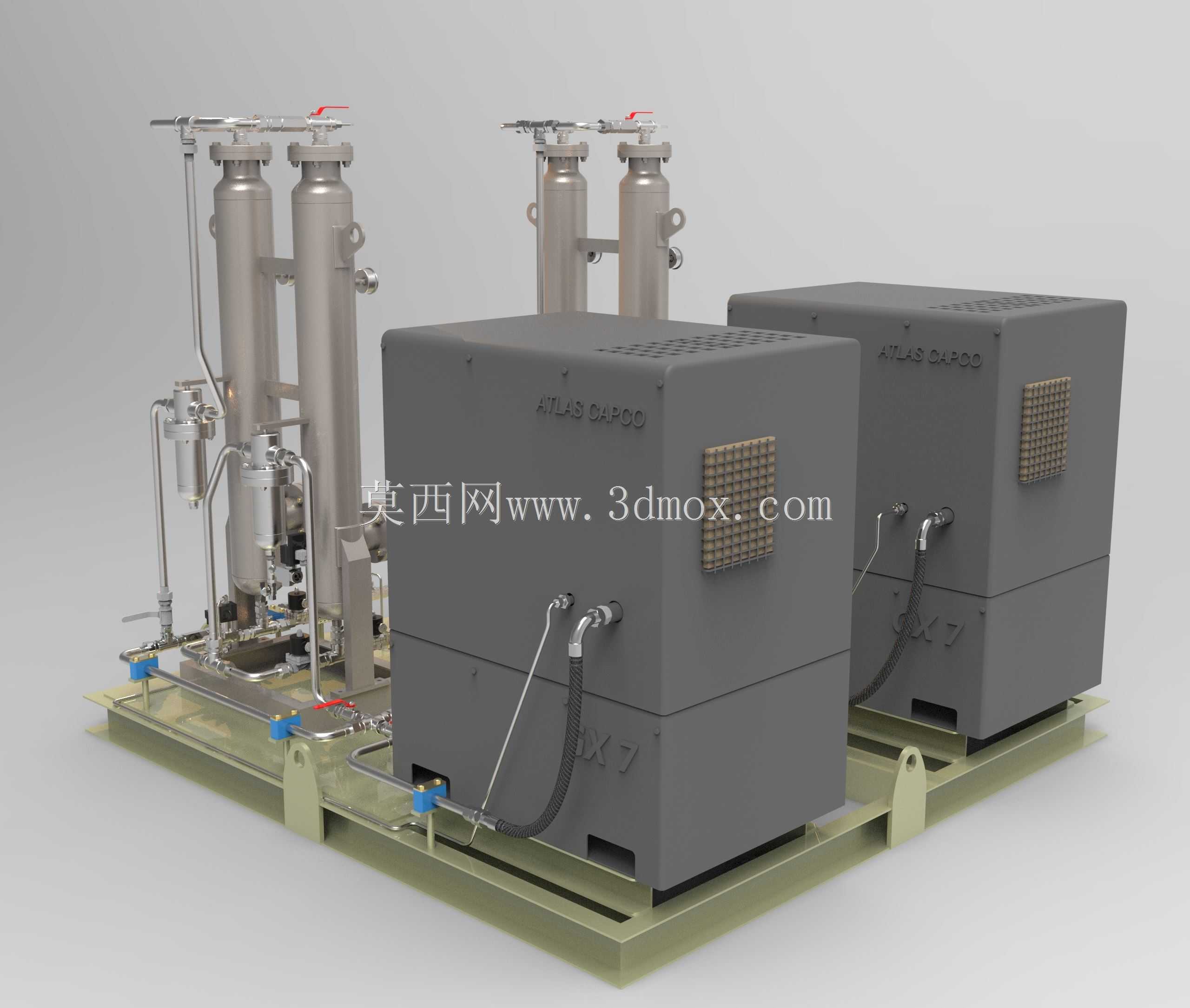

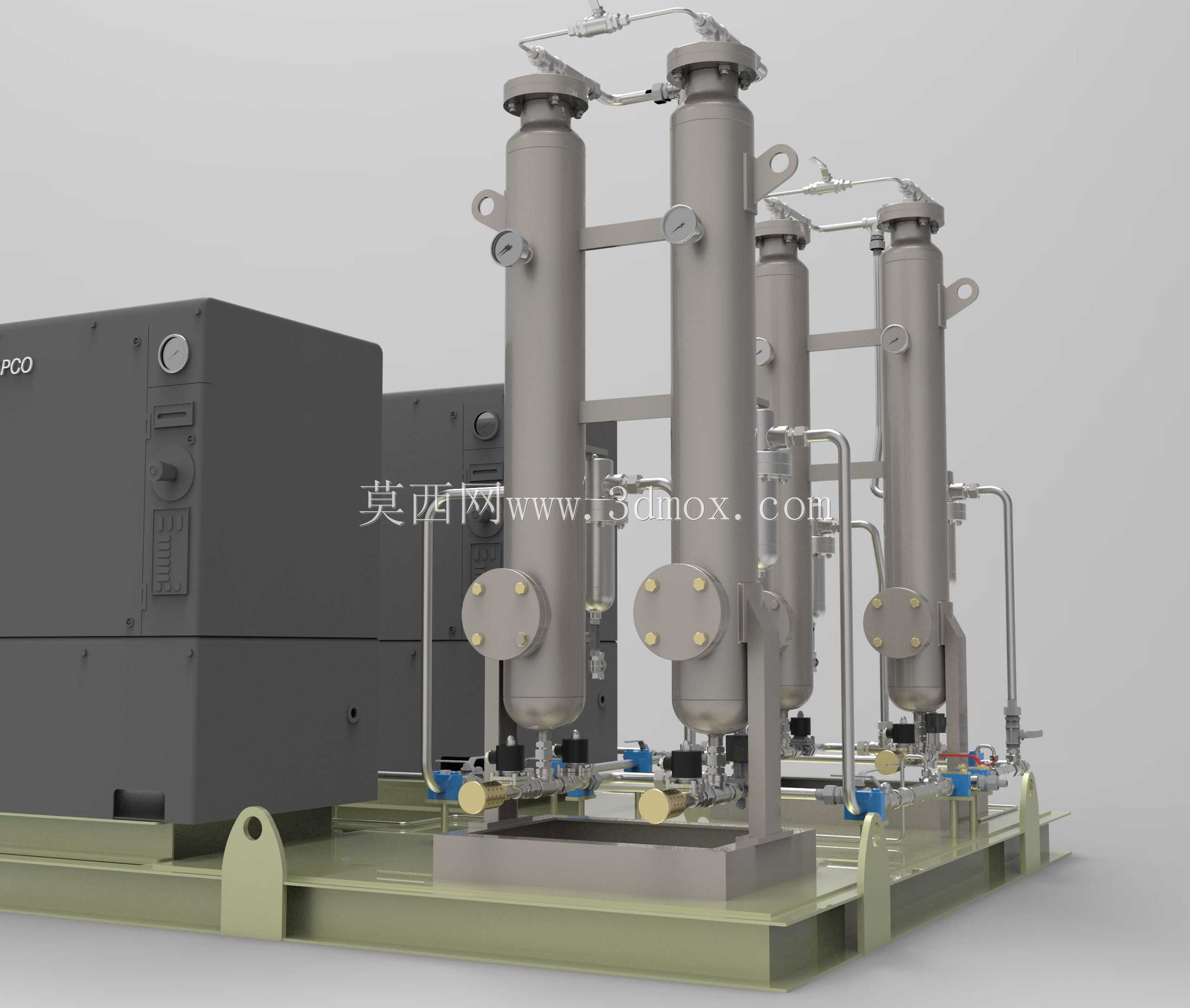

　　组件对接工作量，也避免了现场散件安装带来的管路错位、密封失效等问题。双吸附塔采用对称立式布局，单塔吸附作业时另一塔完成降压再生、冷吹流程，通过顶部的切换阀组自动完成双塔工况切换，可实现24小时连续不间断供气，塔体顶部设置的吊装吊耳满足塔体检修拆装的吊装需求，塔体侧面的快开式检修口可快速完成内部干燥剂的更换填充，无需整体拆解塔体管路。压缩主机单元采用箱式封闭结构，将主机头、电机、冷却系统、油气分离组件全部集成在隔音箱体内，箱体表面预留的散热通风格栅兼顾散热效率与运行噪音控制，箱体侧面设置的检修门可快速完成日常油滤更换、油位检查、皮带张紧度调整等维护操作，无需拆解整体箱体结构。管路设计上，所有承压管路均采用无缝不锈钢管弯制焊接，

　　减少不必要的接头数量降低泄漏风险，管路走向沿底座边缘排布，预留足够的扳手操作空间便于阀门拆装维护，每个排污点都单独设置排污阀并集中引至底座边缘的排污汇总管路，避免现场排污管路杂乱。安装边界方面，整套撬装底座采用型钢焊接成型，底座底部预留的叉车孔位满足车间内短距离转运需求，底座上的设备固定点均设置减震垫，减少设备运行时的振动传递到安装地面，设备整体的操作面预留不小于1.2米的维护通道，吸附塔顶部的阀门操作高度控制在1.8米以内，无需额外搭设操作平台即可完成日常操作，设备进气口与出气口均采用标准法兰连接，对接尺寸匹配常规工业压缩空气管路的通用管径规格，可直接对接现有厂区压缩空气主管网。功能设计上，整套设备的过滤单元采用分级过滤配置，

　　前置过滤器先过滤压缩空气中携带的液态油、液态水以及大颗粒固体杂质，减轻后续吸附塔的干燥剂负荷，延长干燥剂使用寿命，经过吸附塔干燥后的压缩空气再经过后置精密过滤器，过滤干燥过程中可能携带的干燥剂粉尘，避免粉尘进入后续用气设备造成气动元件卡滞、工艺产品污染。切换阀门采用气动角座阀配置，响应速度快、密封性能可靠，可适应频繁切换的工况需求，阀门上的位置反馈信号可接入设备控制系统，实时监控阀门工作状态，出现切换异常时及时触发报警，避免出现单塔持续工作导致干燥剂提前失效、供气露点不达标的问题。在建模细节还原上，完整复现了设备的所有外部结构特征，包括箱体表面的标识铭牌、管路的固定管卡、阀门的操作手柄、塔体的压力表接口、底座的吊装孔位等细节，所有部件的装配关系完全匹配实际设备的装配逻辑，可直接用于设备布局规划、安装方案演示、运维培训课件制作等场景，结构设计人员也可参考该集成布局思路，优化自身气源处理设备的撬装设计方案，减少现场安装工作量，提升设备集成度。
