奶粉盒装产品并联拾取包装工作站

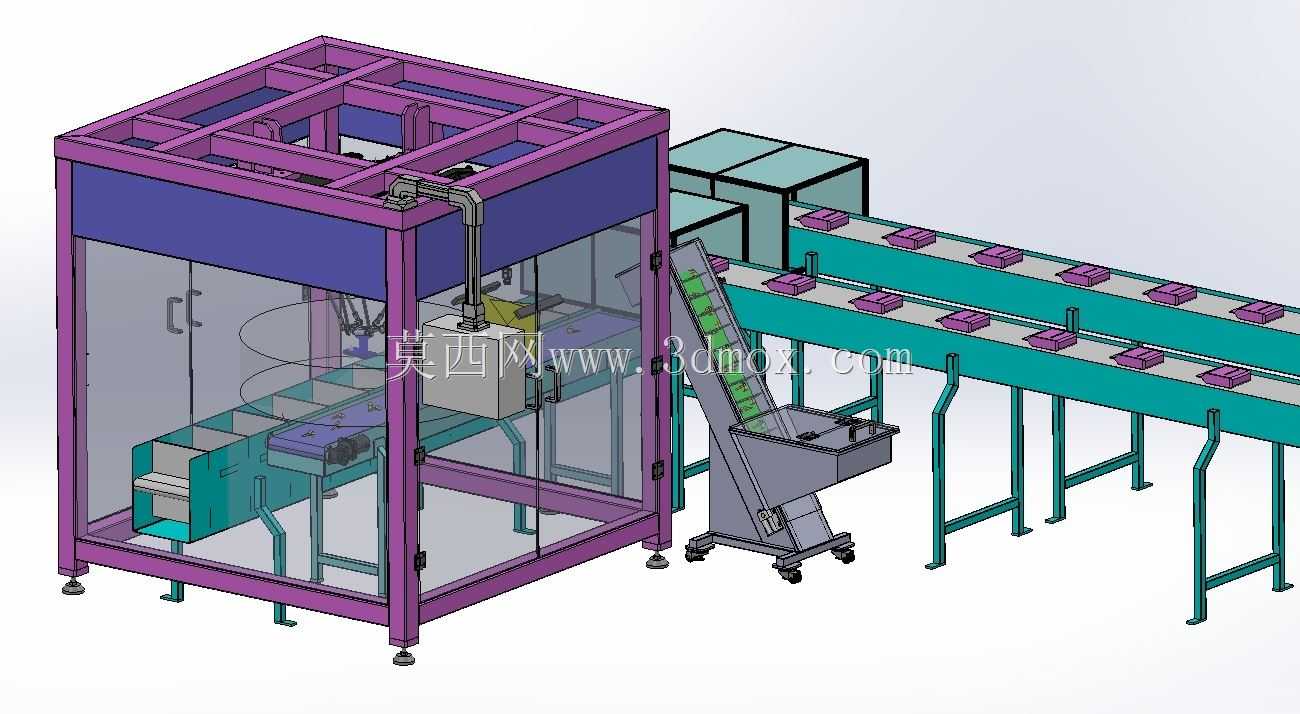

　　这套工作站面向盒装奶粉后段包装工序布置，核心执行单元采用框架吊装式三角洲并联机械手，外围整合爬坡上料机、双列成品输送线、防护围护舱与物料暂存段，完成盒装产品从散料整理、姿态拾取到定点放置的连续作业。设备整体采用方管焊接机架作为承载基体，机械手安装舱设置在工位中段，紫色方管框架围合出独立运动空间，侧面配置透明亚克力防护门与检修把手，既隔离高速运动部件，又方便日常观察取放轨迹与进入内部维护。舱体底部设置可调脚杯，安装时可根据地面平整度调平，抵消车间地面误差对机械手定位精度的影响。

　　物料供给侧配置带挡边的爬坡提升机，料斗段承接上游来料，提升带表面设置分隔挡条，将堆叠盒装产品逐件抬升后送入机械手拾取工位，提升机底部带脚轮与定位支脚，换位移动与工位锁定都可快速完成。输出侧为双列平行皮带输送线，线体采用铝型材支腿搭配绿色皮带，工位间距按盒装产品外形预留放置空间，机械手按预设节拍将拾取的奶粉盒精准排布到输送线治具位，后续可直接对接封盒、装箱、码垛工序。

　　结构设计阶段优先控制机械手工作覆盖范围，并联臂运动包络完全限制在防护舱内部，框架立柱与外围输送线的安全间隙预留出检修操作空间，避免高速运动时与围护结构、线缆桥架发生干涉。舱内顶部布置气管与走线槽，机械手末端执行器的真空回路沿框架内侧布设，管线弯曲半径满足反复运动弯折要求。输送线两侧支腿采用横向连杆加固，长距离布线时不会因皮带运行振动出现工位偏移。

　　现场布局时需提前核对设备长宽边界，上料提升机与输出输送线分别对接前后工序，工位之间预留操作人员通行通道，防护门开启方向避开主线体物流路径。整套结构把高速拾取、物料输送、安全防护整合在同一工位单元，适配食品盒装产品的自动化包装产线升级需求，建模时各运动部件的装配关系、行程限位与对接接口都完整呈现，可直接用于产线方案评审与结构细化参考。
