带弯脚引线的色环直插电阻器

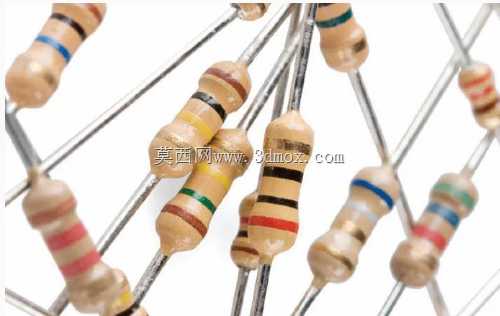

　　在电子设备的印制电路板组装环节，直插式通孔电阻是应用最广泛的被动限流分压元件，这类带成型弯脚的PTH封装电阻，主要适配波峰焊生产工艺，在传统工控板卡、电源模块、老式消费电子主板的设计中占比极高。不同于贴片电阻的表贴安装形式，这类通孔电阻的引脚穿过PCB预留的安装孔后，在板件背面完成焊锡固定，机械连接强度远高于表贴元件，在存在持续振动、高低温冲击的工业控制场景中，能有效避免焊点脱落导致的电路失效问题。

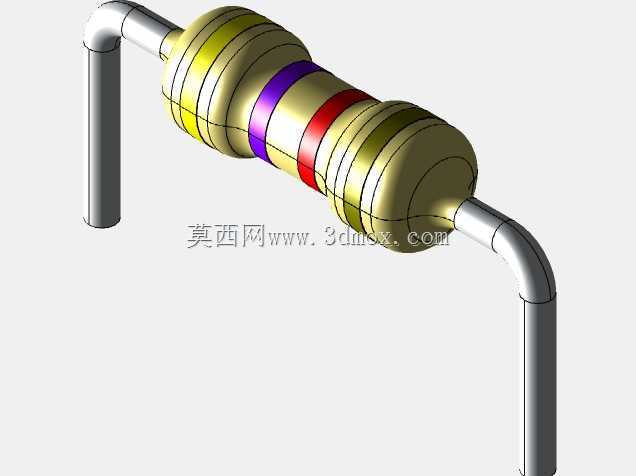

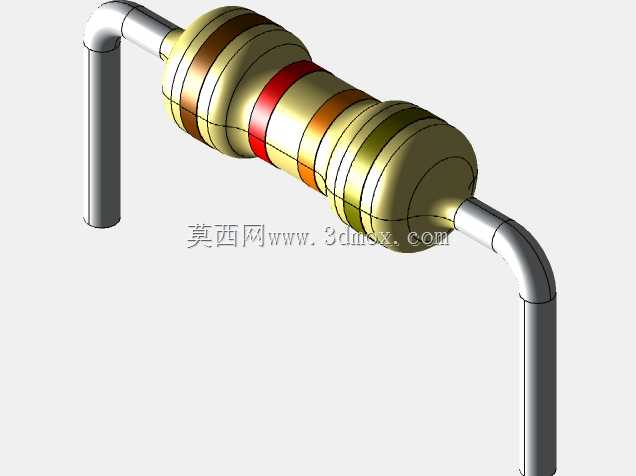

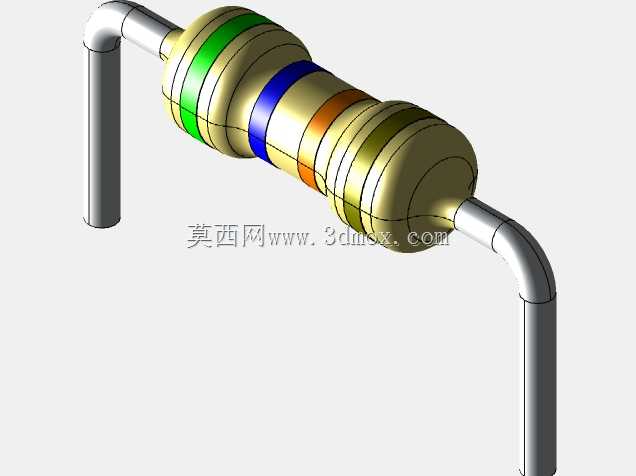

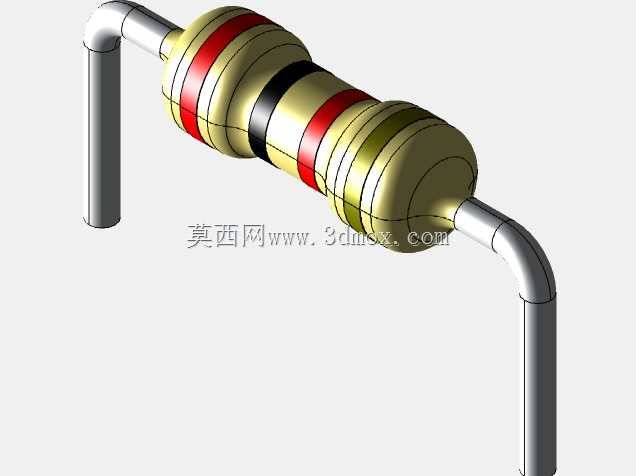

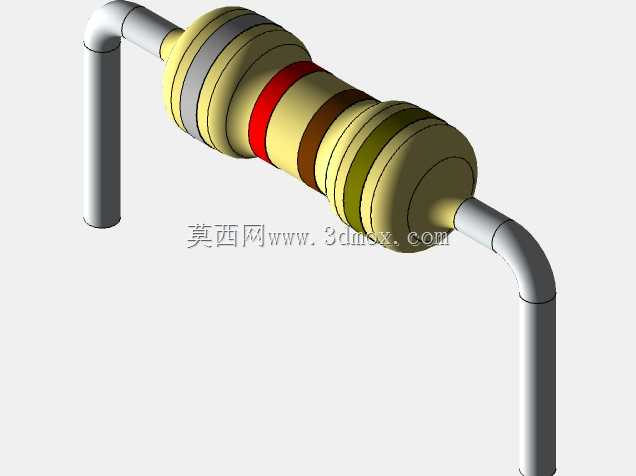

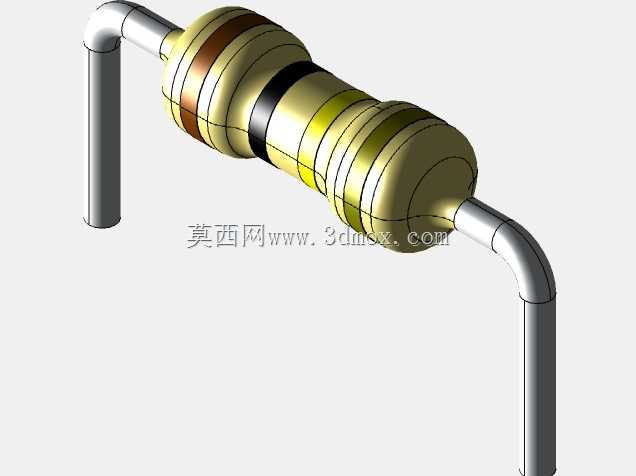

　　从结构设计来看，这款电阻采用标准1/4W功率等级的陶瓷基体封装，本体表面印刷的色环用于直接标识阻值与精度参数，无需借助测量工具即可快速完成物料核对，适配产线人工插件、物料分拣的作业需求。两端的金属帽压接结构保证了电阻膜层与引脚的可靠电气连接，引脚采用镀锡铜包钢材质，既保证了足够的导电性能，又具备合适的机械强度，在插件作业时不会轻易弯折变形，同时能在波峰焊过程中快速上锡，减少虚焊、漏焊的不良率。

　　设计这类电阻的三维模型时，首先要严格匹配实际生产中的安装边界：引脚的成型弯折角度、引脚伸出本体的长度、两个引脚之间的跨距，都要完全对应PCB封装的孔位间距，避免在装配干涉检查时出现误差。本体的直径、长度尺寸按照1/4W电阻的行业通用标准设定，色环的位置与宽度比例也参照实物规范绘制，在做PCB板级三维装配仿真时，能直观检查电阻与周边 tall 元件的高度间隙，避免后续结构组装时出现元件顶壳、空间不足的问题。

　　这类电阻的核心功能是在电路中承担限流、分压、阻抗匹配的作用，不同阻值的型号覆盖了从低阻到兆欧级的全量程范围，能满足绝大多数模拟电路、数字电路的参数设计需求。在做整机三维布线与结构布局时，准确的电阻模型能帮助工程师提前预判元件排布密度，优化板件的空间利用率，尤其是在高密度安装的工控设备内部，每一个通孔元件的引脚弯折长度、本体朝向都会影响周边走线与其他元件的安装，精准的三维模型能大幅减少后期打样的改板次数，缩短产品开发周期。不同于定制化的特殊元件，这类通用直插电阻的尺寸参数已经形成行业统一标准，建模时严格遵循通用规范即可保证模型的通用性，可直接复用在各类电子设备的板级装配设计中，无需针对每个项目重复建模。
