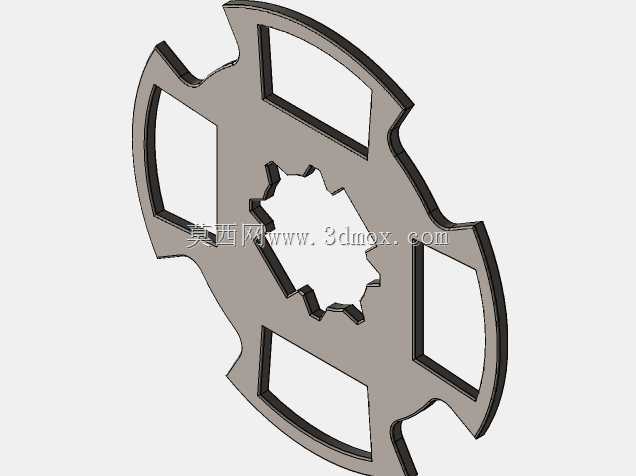

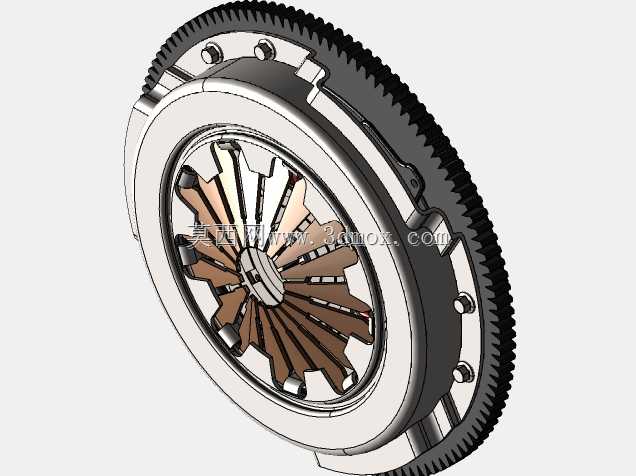

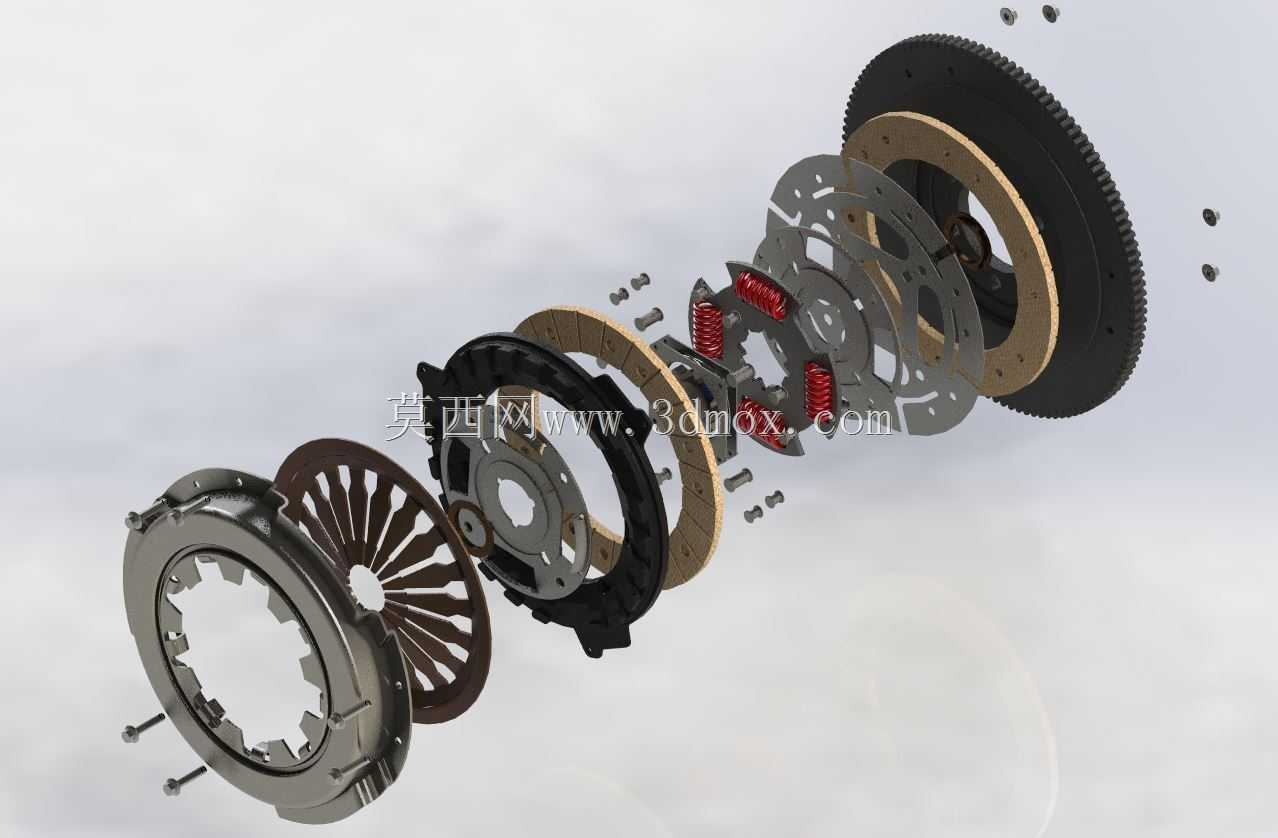

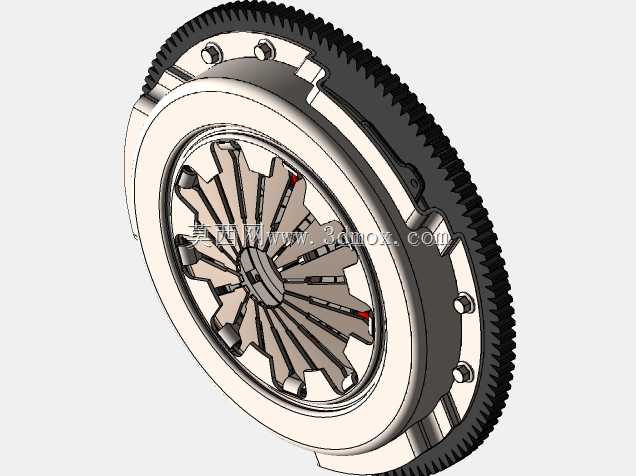

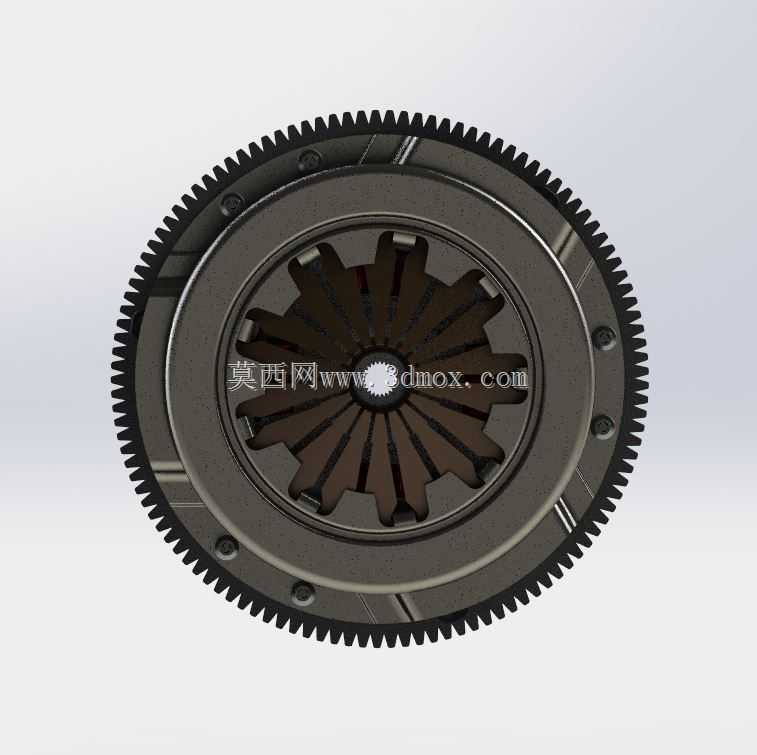

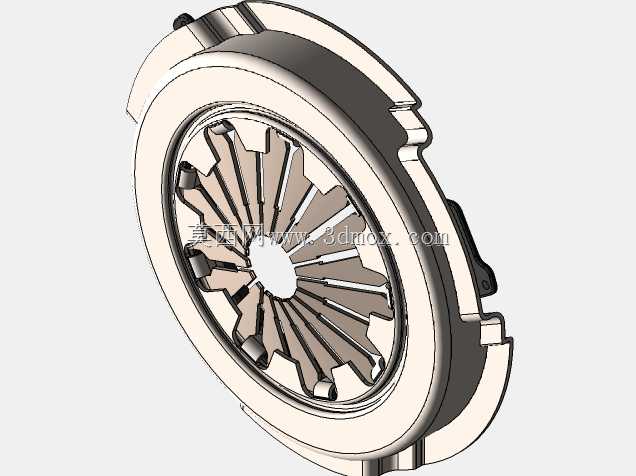

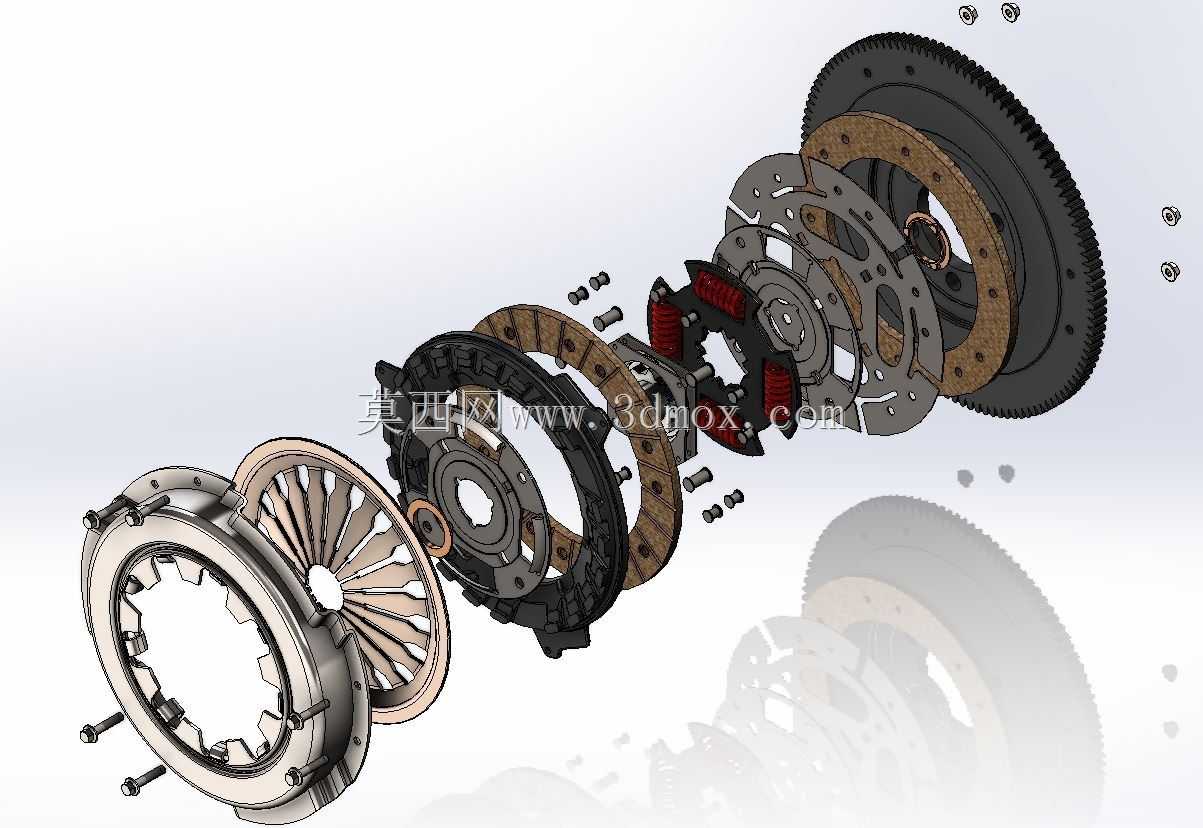

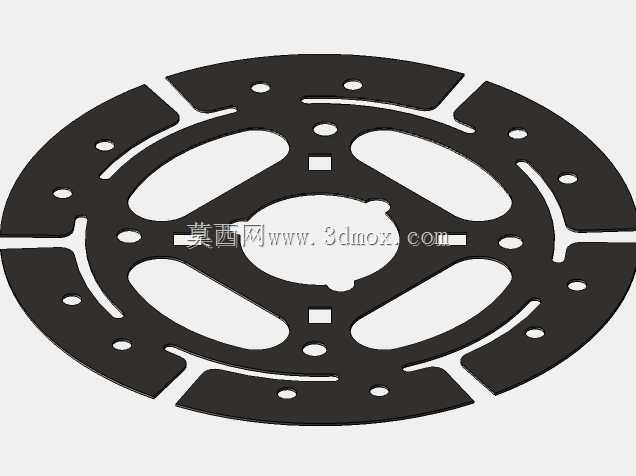

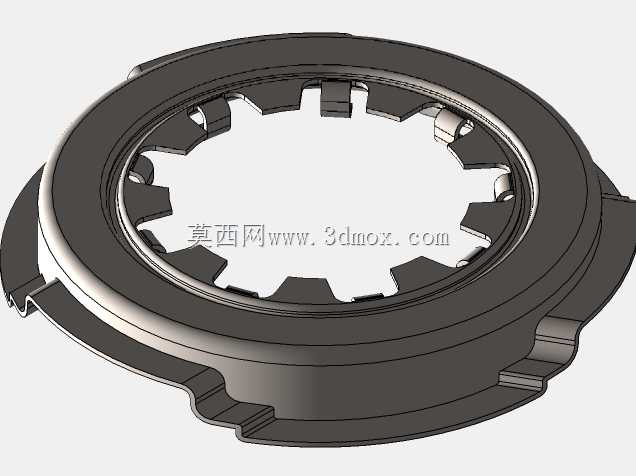

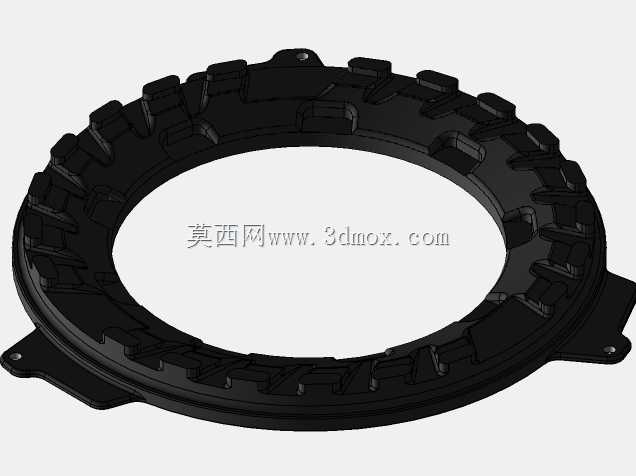

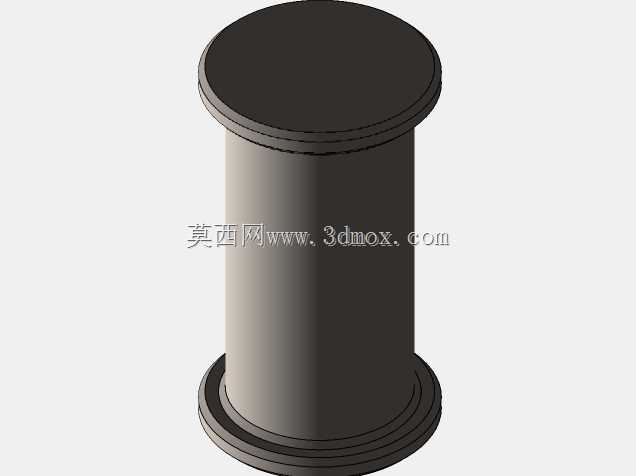

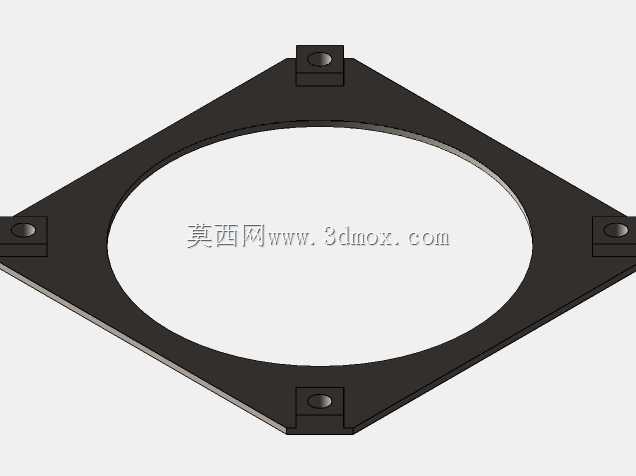

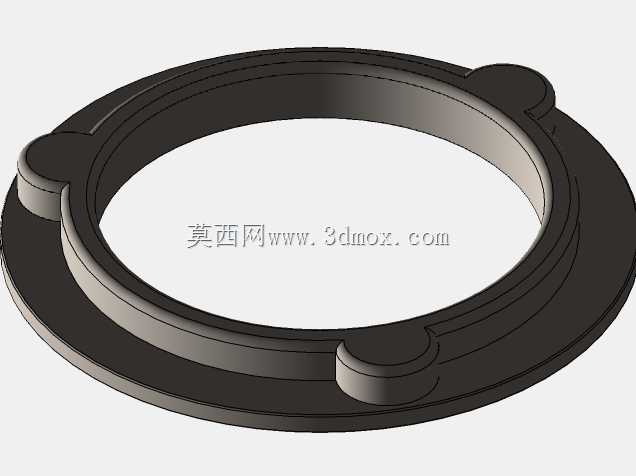

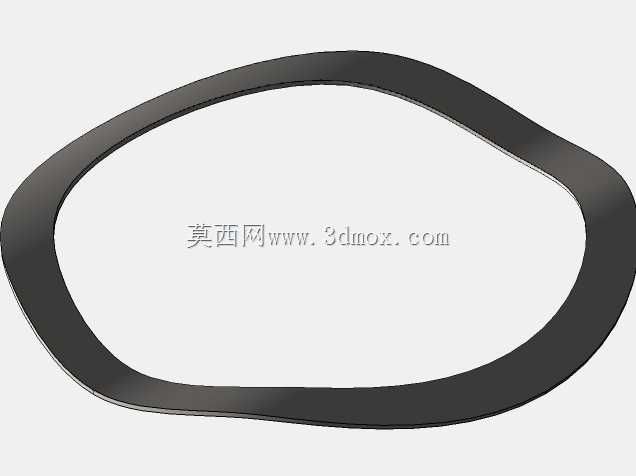

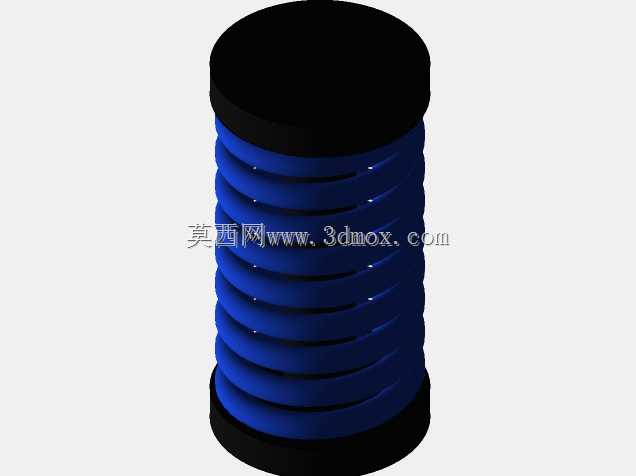

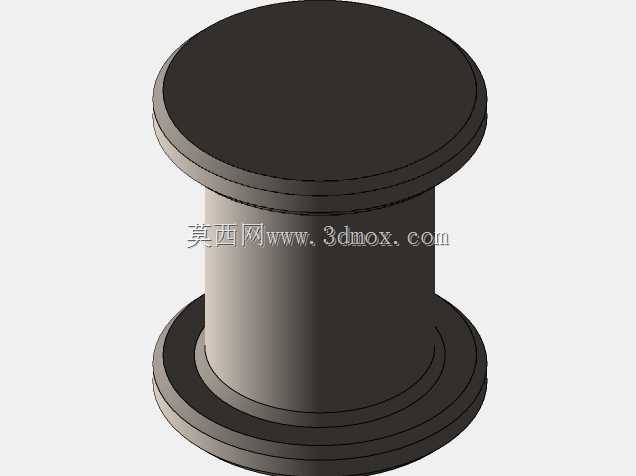

这套离合器结构主要适配CA6140普通车床主轴传动链的启停与换向控制环节,同时也可参考移植到同规格卧式机床、轻型工程机械的动力通断回路中,核心作用是在主轴运转状态下实现动力的平稳接合与彻底分离,避免传动齿轮打齿、负载启动烧损驱动电机的问题。从结构拆解来看,整套总成包含压盘、膜片弹簧、摩擦片组、从动盘毂、飞轮连接盘几个核心模块,摩擦片采用钢基衬面复合结构,接合时依靠膜片弹簧的轴向预紧力将多组摩擦片压紧,依靠接触面摩擦力传递额定扭矩,分离时通过分离轴承推动膜片弹簧指端,带动压盘轴向回退,摩擦片组失去压紧力后产生间隙,彻底切断动力输入路径。设计过程中首先匹配CA6140车床主轴的额定输出扭矩,核算摩擦片的有效接触半径、

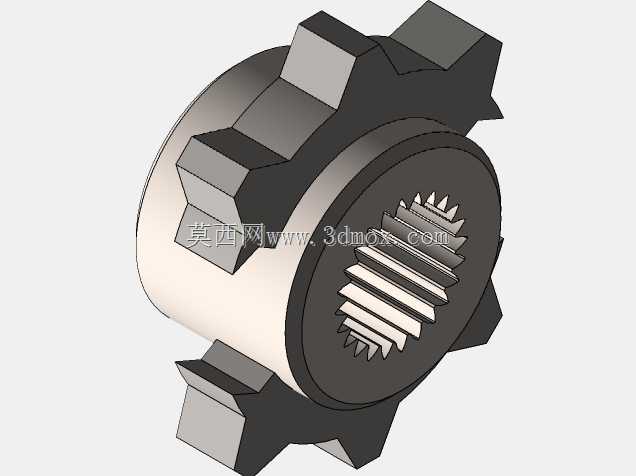

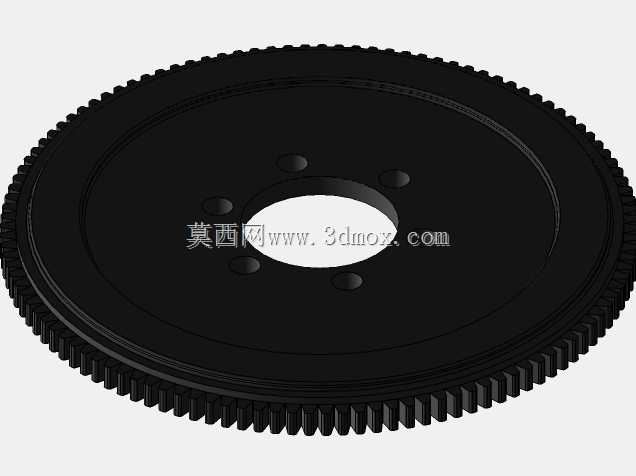

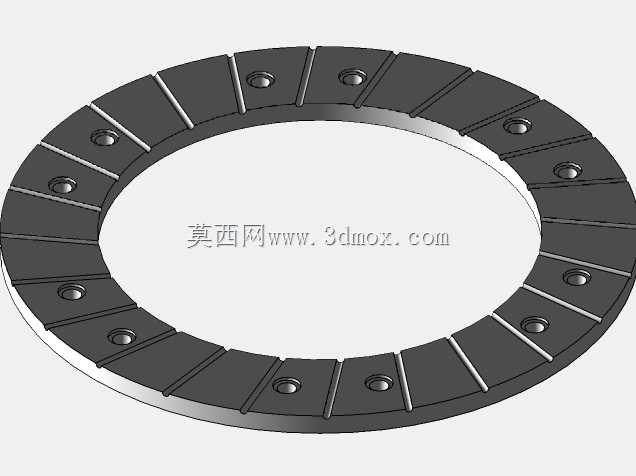

摩擦系数与所需弹簧预紧力,确保传递额定扭矩时不出现打滑,同时预留1.2倍的过载裕度,避免重载切削时离合器打滑烧片。安装边界上,总成输入端通过螺栓孔与主轴箱输入侧的飞轮盘连接,输出端的花键毂与主轴轴端花键配合,轴向安装尺寸需匹配主轴箱内分离机构的行程范围,压盘的导向销孔与飞轮上的定位销同轴度公差控制在0.02mm以内,避免接合过程中出现偏磨。实际应用中,这套结构的半联动行程设计在1.2-1.8mm区间,既保证操作时的动力接合平顺性,减少换挡、启停时的冲击,也避免半联动行程过长导致摩擦片长时间滑磨过热。摩擦片的沟槽设计兼顾散热与排屑,车削加工产生的少量金属粉末进入离合器腔时,可沿沟槽甩出,避免嵌入摩擦面导致接合抖动。

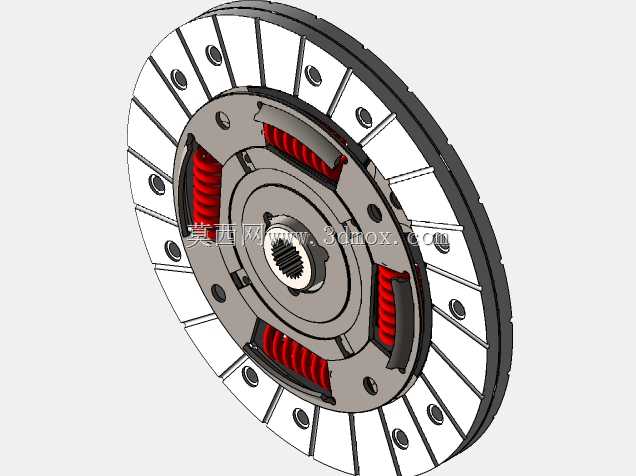

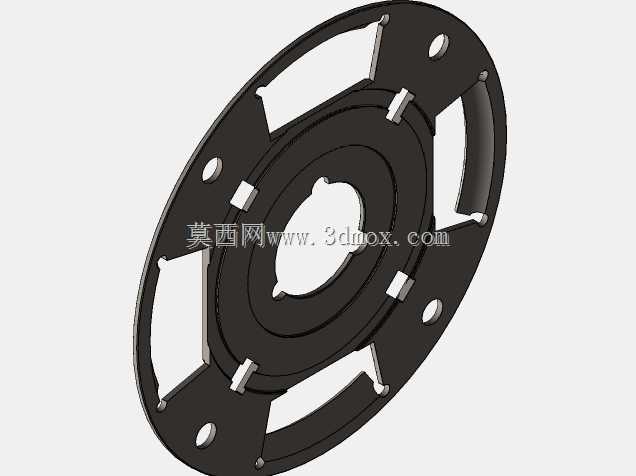

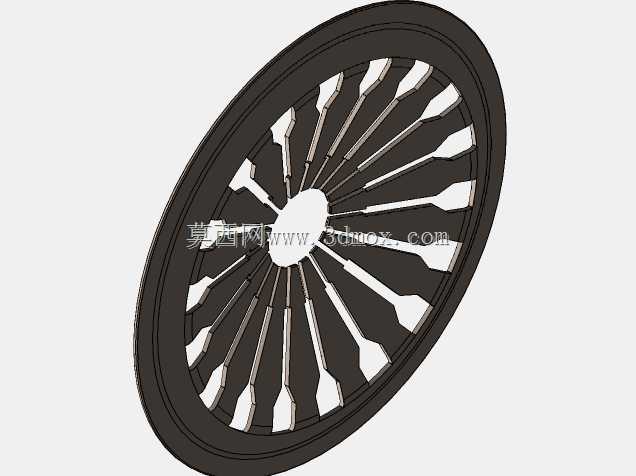

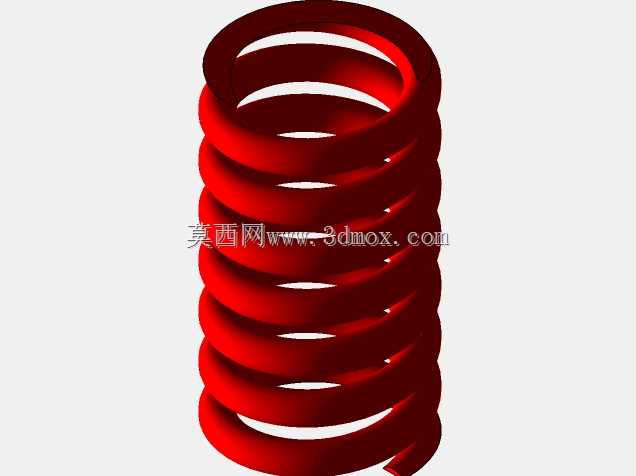

膜片弹簧的刚度曲线经过匹配,在摩擦片正常磨损允许范围内,弹簧压紧力波动不超过8%,保证整个磨损周期内的扭矩传递稳定性,不需要频繁调整分离间隙。从动盘毂上设置的扭转减震结构,可吸收主轴启停、切削负载突变时的冲击扭矩,降低传动链的齿轮冲击载荷,延长主轴箱内齿轮、轴承的使用寿命。
