1500型工业级带式研磨机结构设计

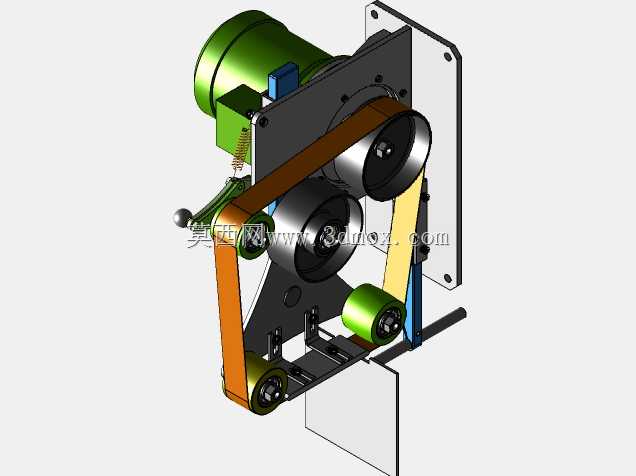

　　这款带式研磨设备主要面向金属加工车间的工件表面处理场景，可覆盖中小型金属零件的去毛刺、焊缝打磨、平面磨削、外圆抛磨等多类加工需求，适配五金制造、机加工、钢结构预制等多个生产环节的工位使用。设备采用立式悬臂砂带布局，主动轮与张紧轮、导向轮形成稳定的三角传动结构，砂带运行路径经过多轮组导向，可保证高速运转下的砂带张力均匀，避免跑带、抖带问题，配套的1.5kW驱动单元可输出1500rpm的运行转速，兼顾粗磨的切削效率与精抛的表面质量要求。设计阶段优先考虑了工位操作的人机合理性，工件托板设置在设备前侧低位，操作人员可手持工件抵靠托板完成进给，托板角度可根据加工需求做小幅调整，适配不同角度的倒角、平面打磨作业；张紧机构采用侧置螺杆调节结构，

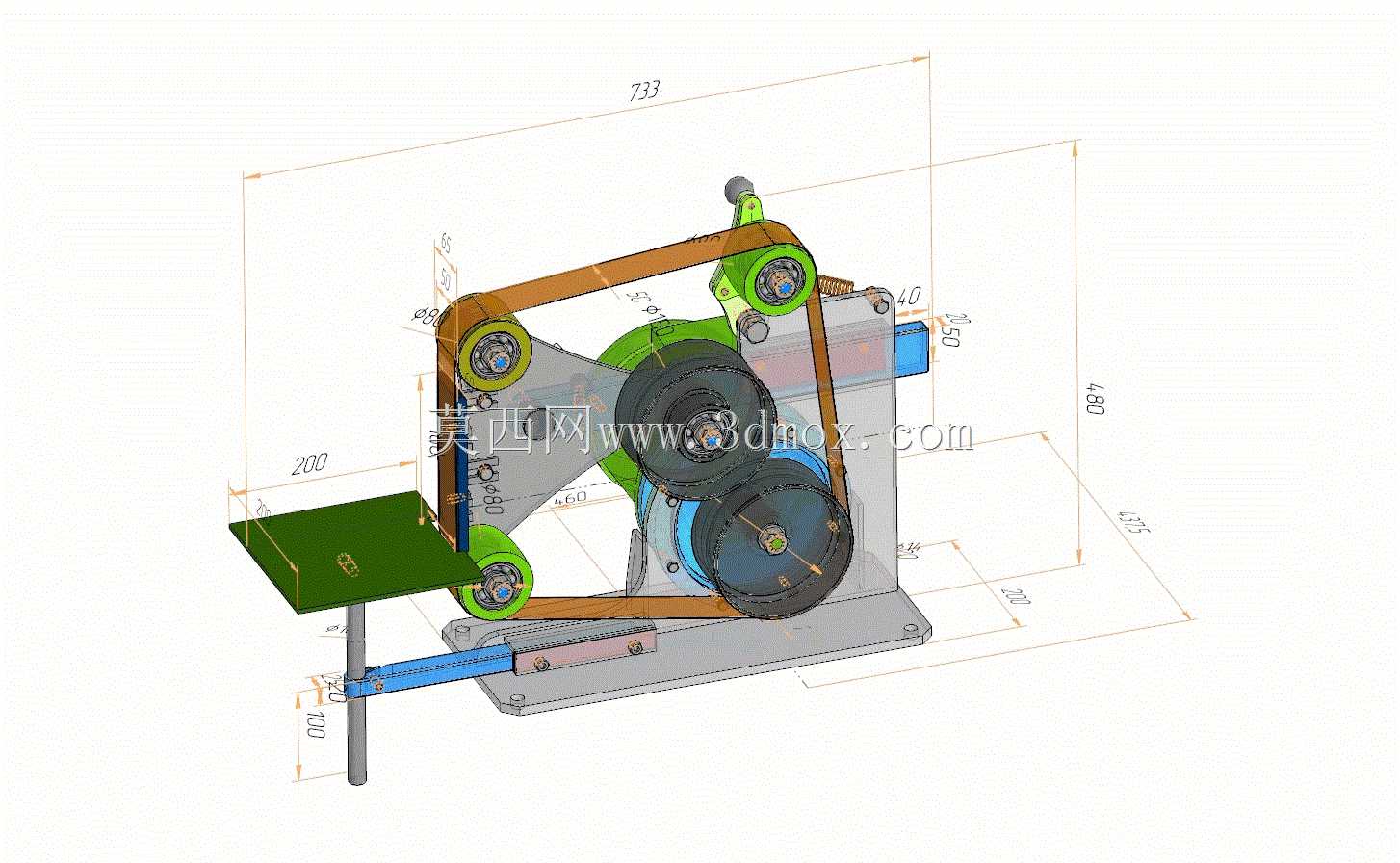

　　无需额外工具即可快速完成砂带更换与张力调整，日常维护操作门槛低。从安装边界来看，设备整体占地尺寸控制在733mm×480mm范围内，底部预留标准安装孔位，可直接固定在车间通用工作台面，也可搭配独立支架做落地式安装，无需额外做地基处理，适配现有生产车间的工位布局改造需求。设备的轮组布局做了动平衡优化，高速运转下的整机振动控制在合理区间，长时间连续作业不会出现紧固件松动问题；砂带后侧设置可调式靠板，可针对平面类工件做定厚磨削，保证批量加工的尺寸一致性，针对异形工件打磨也可拆除靠板，利用砂带的柔性接触面完成曲面、弧面的抛磨作业。整机结构做了模块化拆分设计，驱动单元、轮组组件、张紧机构、工作台板均为独立装配单元，后期易损件更换、功能拓展都可快速完成，无需对主体结构做大规模拆解，可降低生产现场的运维成本。
