两轴低地平板运输挂车车架结构

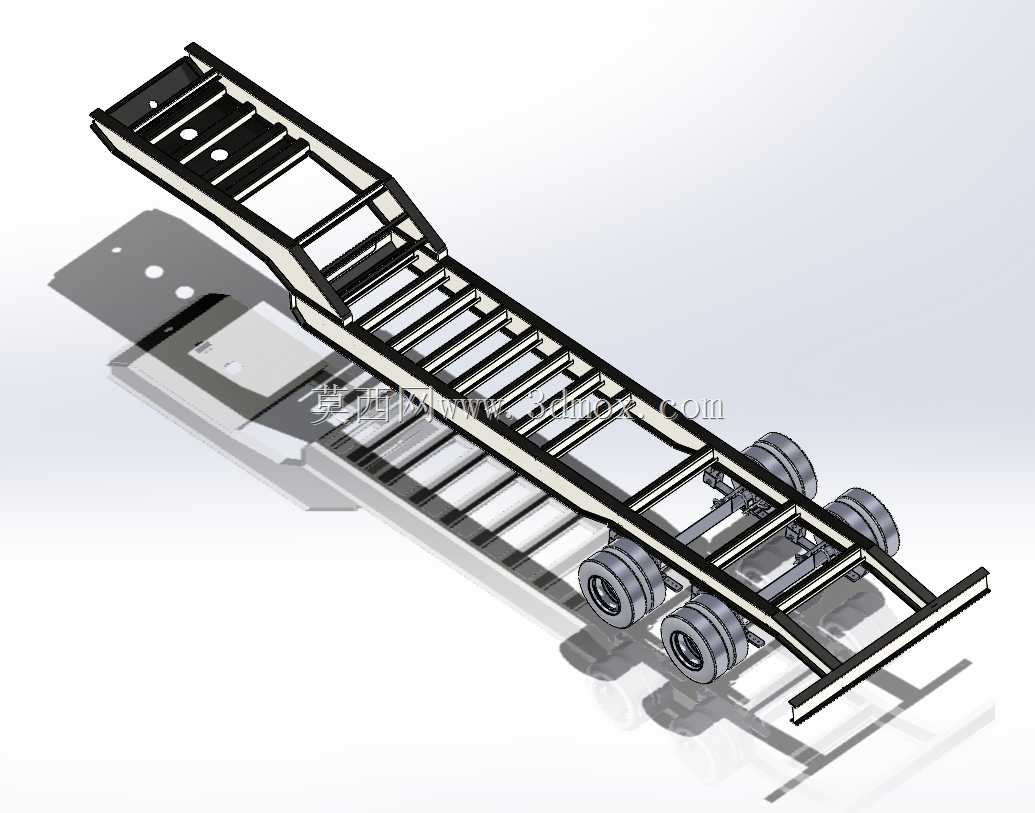

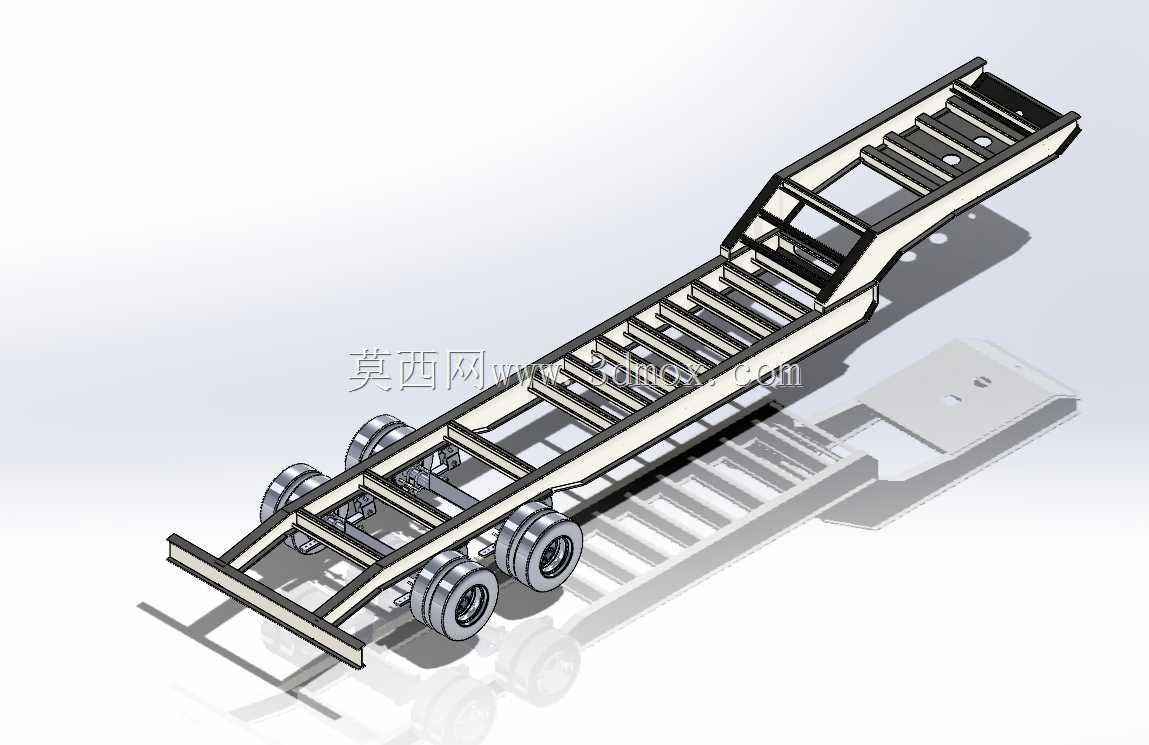

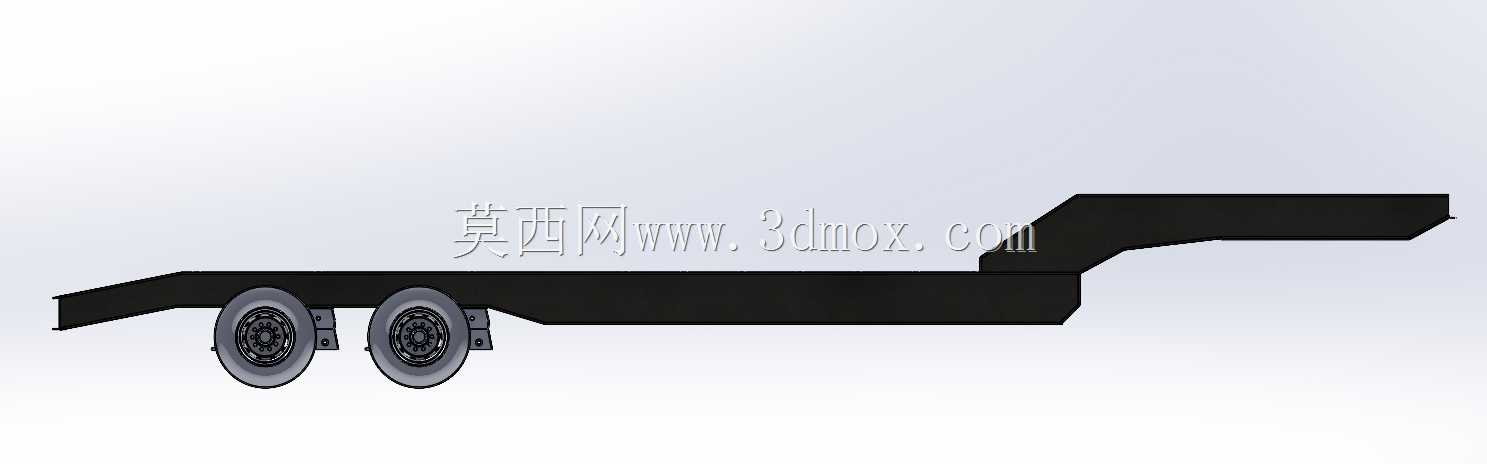

　　该两轴低地拖挂车车架结构，主要面向大件重型设备的中短途转运场景，常见于工程机械设备转场、厂区重型工件跨车间调拨、大型工业构件物流运输等作业环节，相比常规栏板挂车，其低承载面的设计能大幅降低装载后的整体重心，既可以满足超高设备的道路通行限高要求，也能在高速行驶、弯道转向过程中减少侧倾风险，提升重载运输的稳定性。从结构设计逻辑来看，车架主体采用阶梯式变截面布局，前端鹅颈区域做了上翘收窄处理，用于和牵引车头的鞍座完成对接匹配，预留出足够的牵引转向间隙，避免转向过程中车架与车头发生运动干涉；中部主承载区为平直低台面结构，是核心的货物装载区域，纵梁采用贯通式高强度型钢焊接结构，横梁按照等间距排布并与纵梁满焊连接，形成稳定的格栅式承载框架，

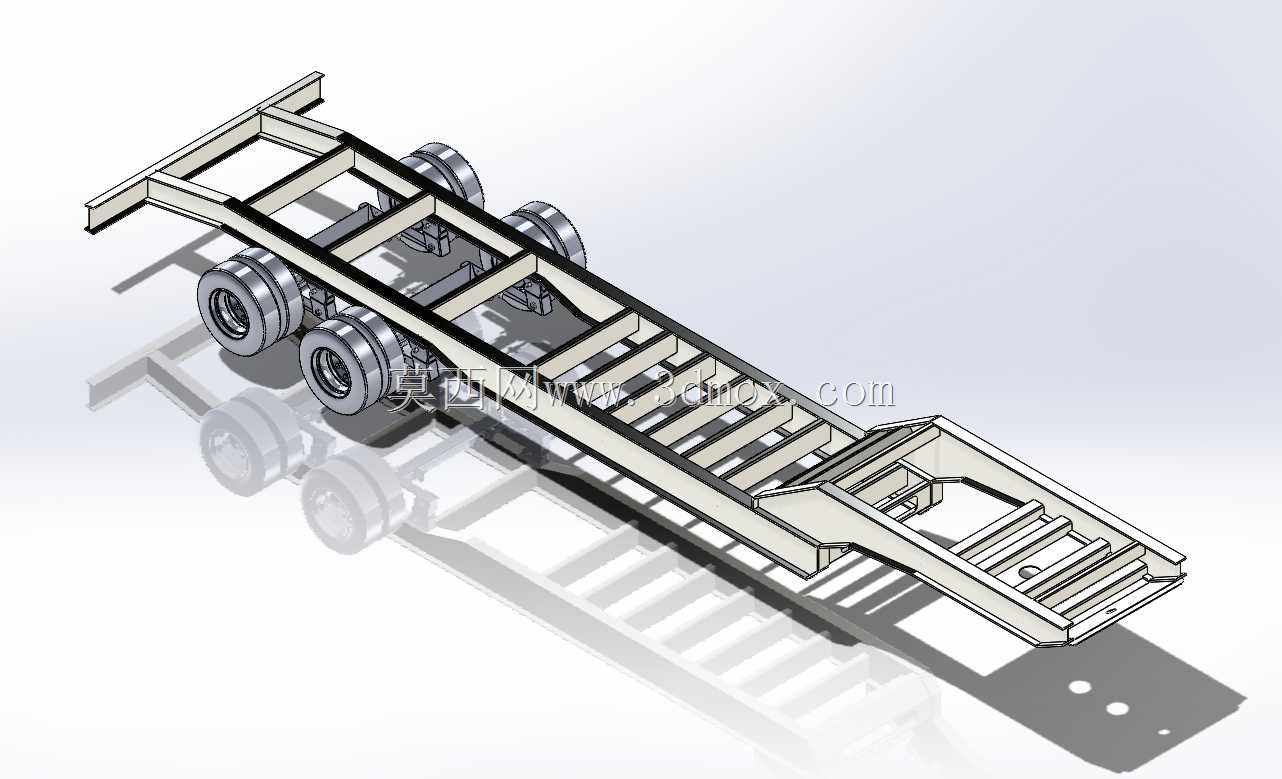

　　既可以均匀分散承载货物的集中载荷，也能通过镂空结构降低车架整体自重，提升额定载质量利用率。行走机构布置在车架尾部区域，采用双轴共四组车轮的布局，每根车轴都匹配对应悬挂安装位，轮组安装位置做了局部加强处理，焊接有加强筋板分散轮组传递的动载荷，避免长期重载行驶过程中车架尾部出现应力开裂问题。车架尾部设置有倾斜的爬梯导向结构，方便履带式工程设备、轮式重型机械自行上下装载平台，无需额外借助吊装设备即可完成装卸作业，大幅降低现场作业的设备依赖与人力成本。在安装边界设计上，车架各安装孔位均按照通用牵引挂车的匹配标准预留，鹅颈部分的牵引销安装位置符合常规重型牵引车头的对接尺寸，轮轴安装位可适配主流规格的挂车车轴与制动系统组件，

　　台面的系留环安装位沿车架两侧等距布置，可满足不同尺寸货物的捆绑固定需求；车架整体的离地间隙经过针对性优化，在保证低承载面高度的同时，预留出足够的悬架跳动空间与通过间隙，能够适应非铺装路面的工地、厂区内部道路的通行需求，避免行驶过程中车架底部与路面凸起发生剐蹭。整个车架的焊接结构均做了应力释放的工艺考量，在变截面、载荷集中的衔接位置都设置有过渡圆弧与加强补板，减少应力集中带来的结构疲劳损伤，能够满足长期重载运输的结构强度要求。
