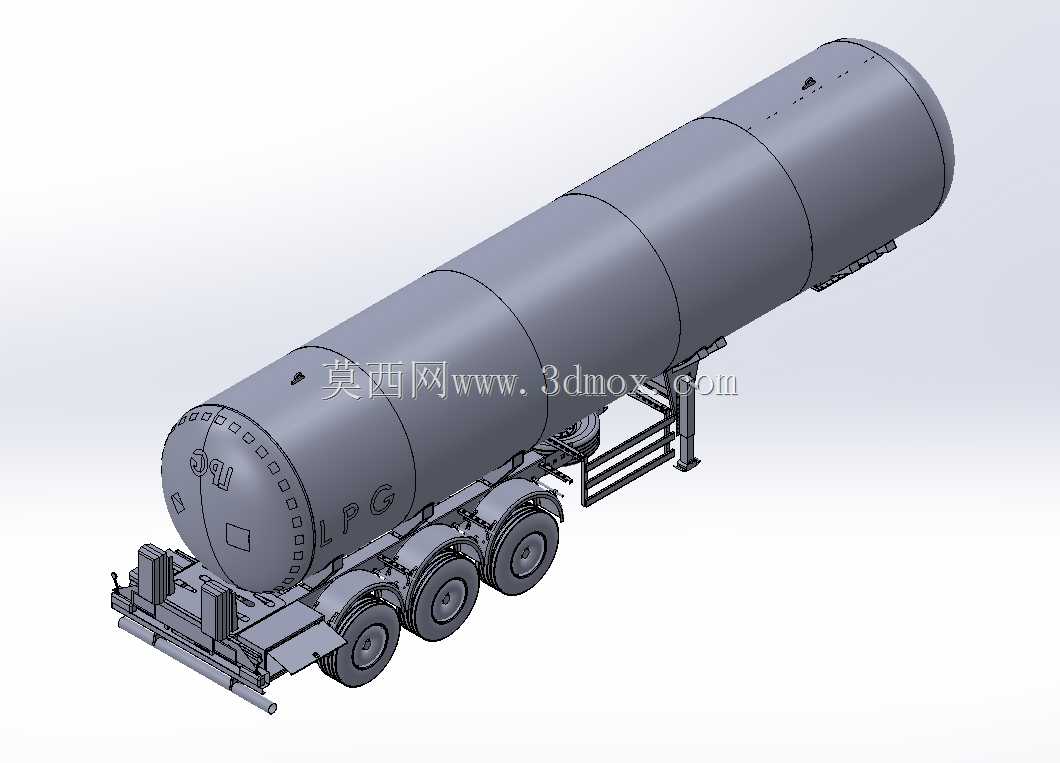

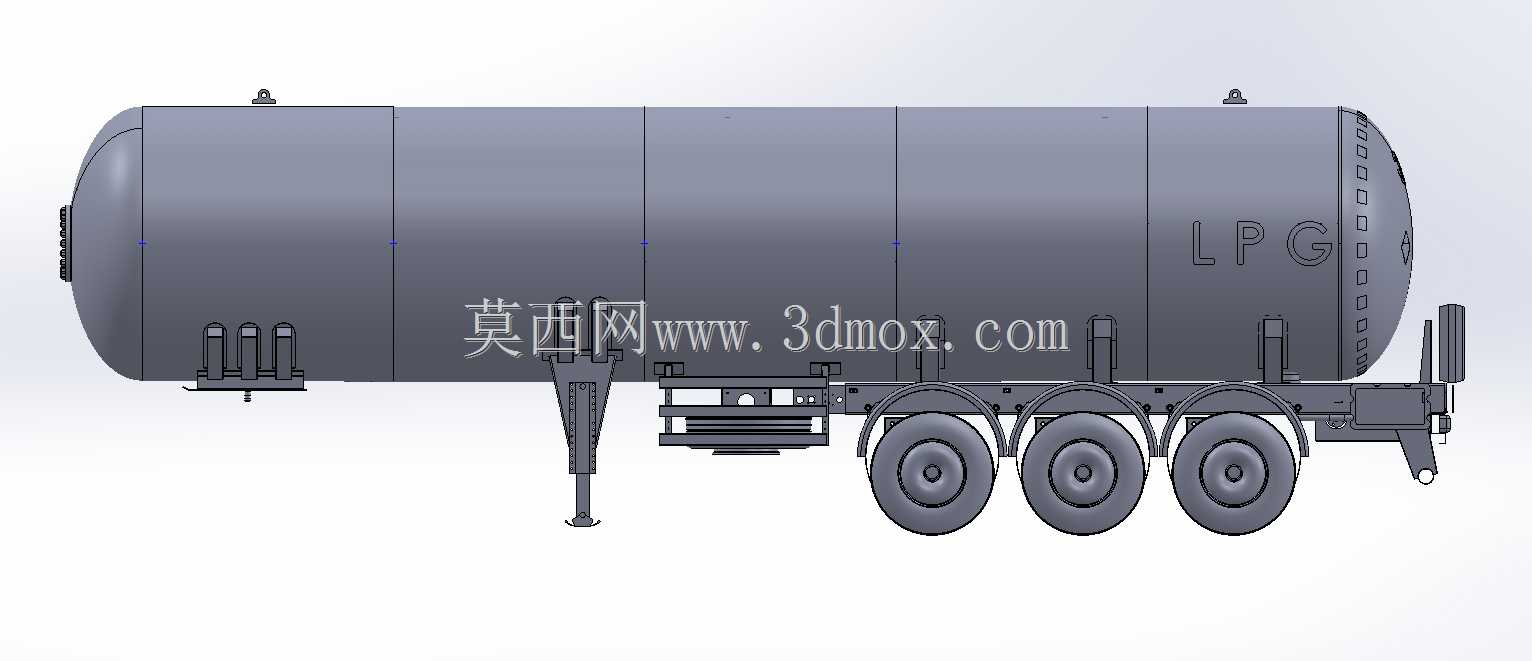

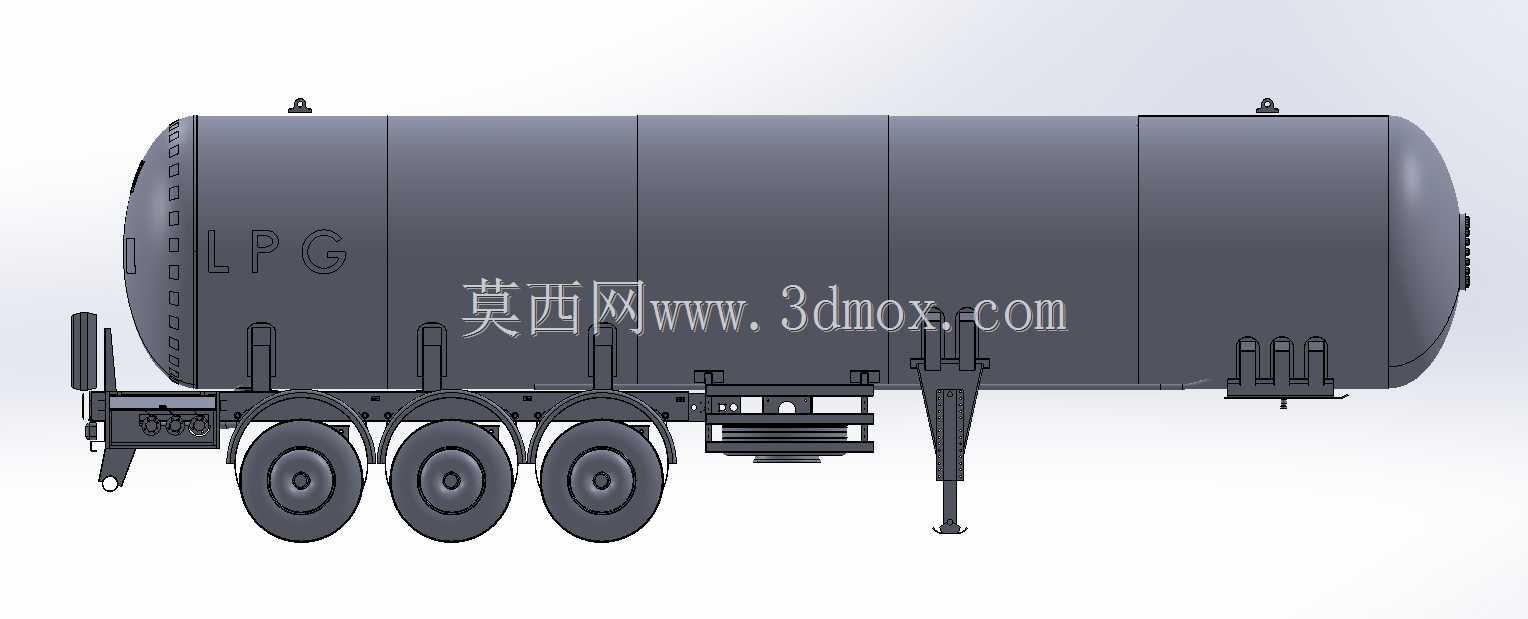

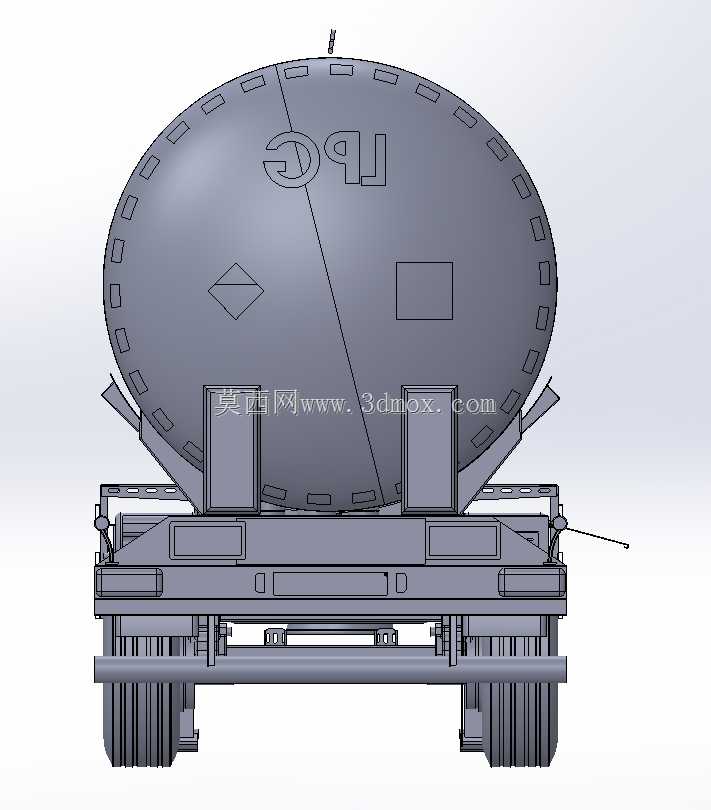

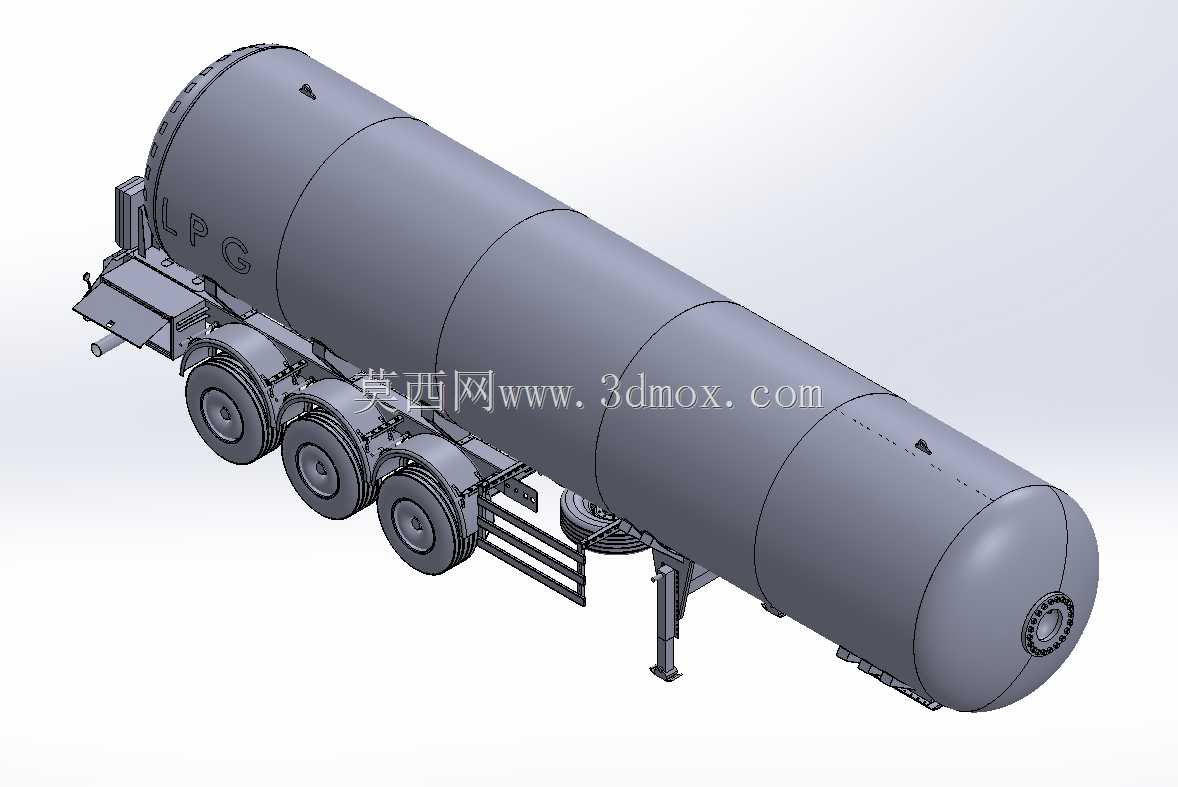

三轴液化石油气罐运输半挂车结构

　　该模型还原的是道路危化品运输领域常用的三轴液化石油气罐式半挂车结构，主要面向液化石油气的公路干线转运、终端配送场景，可衔接炼化厂、储配站、工业用气点、民用燃气充装站之间的物料运输链路，适配国内多数等级公路的通行限界要求，也可满足厂区内部短距离倒运的使用需求。罐体为卧式承压结构，整体采用多段筒节组焊成型，两端配置标准椭圆形封头，封头处预留人孔、安全阀、液位计、进出料阀组的安装接口，所有接口位置均按照危化品承压罐车的规范要求做了补强设计，避免应力集中带来的安全隐患。罐体外部设置多道环形加强筋，既可以提升罐体的刚性，降低运输过程中路面颠簸带来的罐体形变，也可作为外部防护结构，减少剐蹭对罐体本体的损伤。行走系统采用三轴空气悬架结构，

　　每轴配置双轮胎，轴荷分配经过优化，可满足满载状态下的轴荷限值要求，悬架与车架的连接位置做了加强处理，适配液化石油气运输过程中对行驶平稳性的高要求，避免急刹、颠簸工况下罐内介质晃动带来的行车风险。车架采用低平板承载结构，罐体通过鞍座与车架固定连接，鞍座位置设置缓冲垫，可吸收路面传递的振动，减少罐体与车架之间的硬接触磨损。车架侧面设置管路走线槽与防护栏，既可以规整布置制动管路、气路管线，也可防止侧面剐蹭直接损伤罐体与阀组。罐体尾部设置操作平台与爬梯，方便人员对阀组、安全附件进行日常检查与操作，平台周边设置防护栏杆，符合登高作业的安全要求。建模过程中对罐体壁厚、加强筋间距、悬架安装位置、轴距参数都做了等比例还原，所有安装接口的位置、

　　尺寸都预留了实际装配余量，可直接用于结构受力仿真、改装方案验证、教学演示等场景，也可作为同类型罐车设计的参考基准，帮助设计人员快速核对安装边界、轴荷分配、附件布置是否符合规范要求，减少前期方案设计阶段的重复建模工作量。
