22立方三轴阻尼式自卸半挂拖车结构

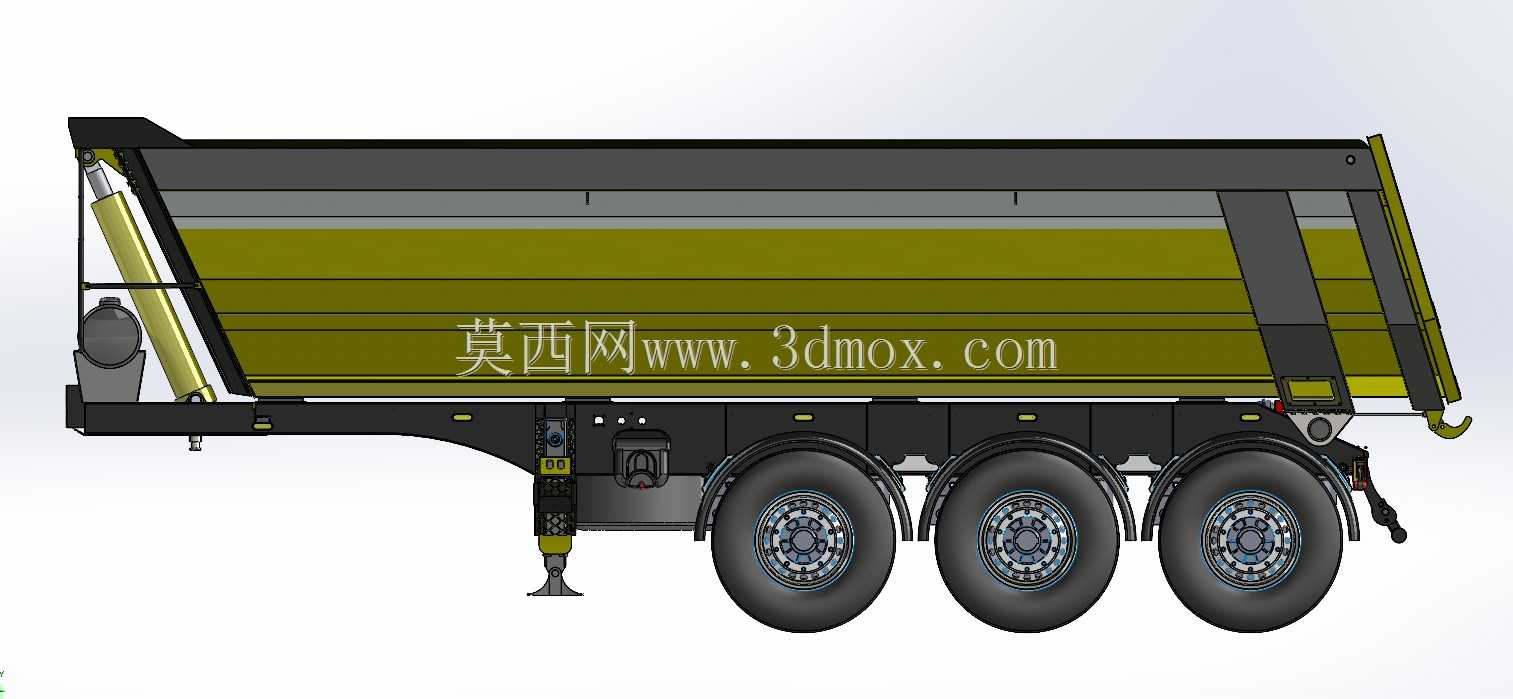

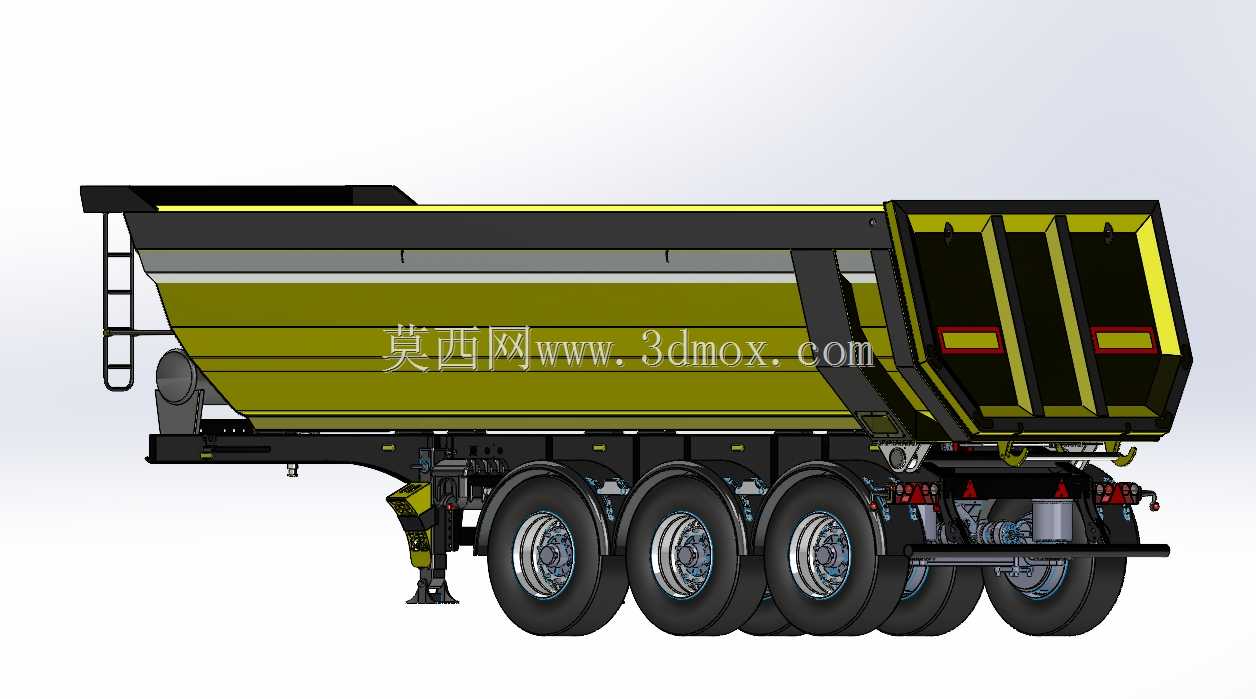

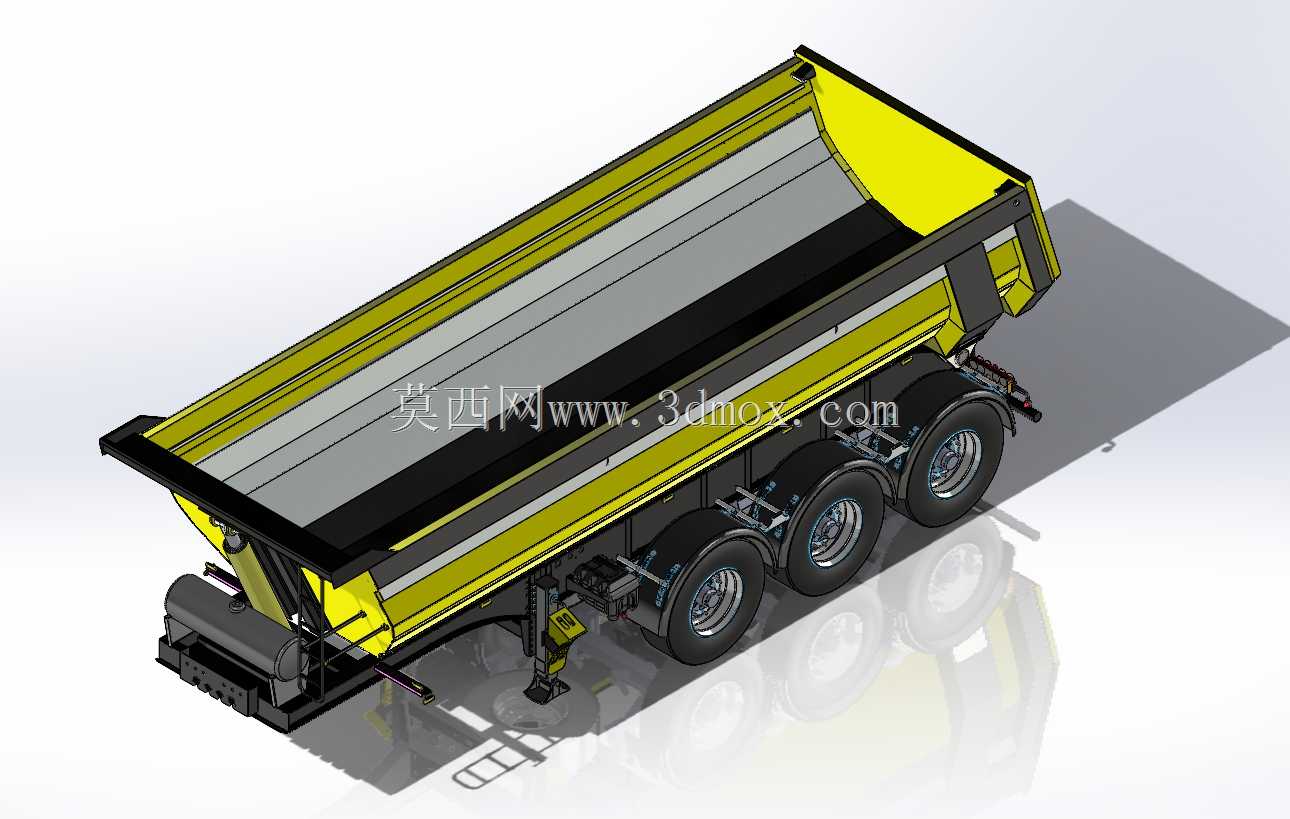

　　这款22立方容量的三轴阻尼式自卸半挂拖车，主要面向散装物料短途转运与工地场内倒运场景，适配城建渣土运输、砂石料场周转、基建工程土石方清运等作业需求，可匹配常规牵引车头完成挂接，无需额外改装牵引端连接结构。从结构设计来看，整车采用U型截面货厢结构，相比传统矩形厢体，卸料时物料残留率更低，厢体侧板采用渐变厚度的高强钢板拼接，上部受物料冲击较小的区域适当减薄，下部与底盘连接的受力区域加厚，在保证厢体抗冲击刚度的前提下控制整备质量，避免无效增重影响额定载质量。三轴行走机构采用等距排布设计，单轴载荷分配均匀，匹配重载型悬挂结构，能适应工地非铺装路面的颠簸工况，减少轮胎偏磨与车架应力集中问题。

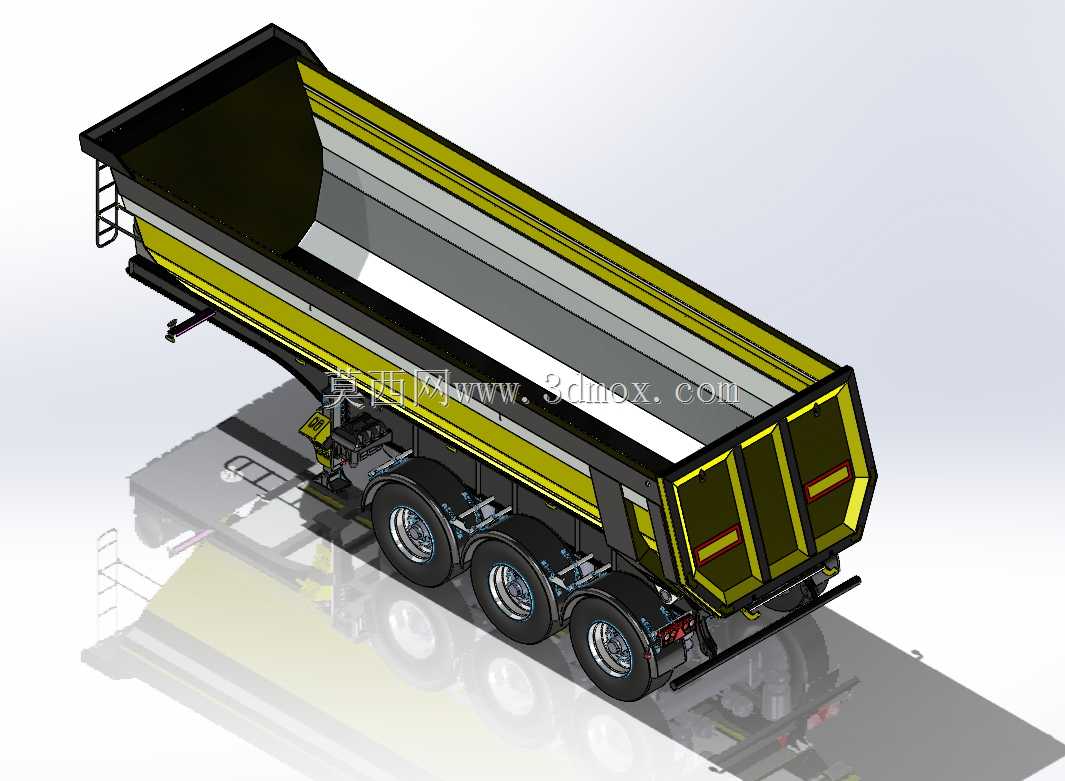

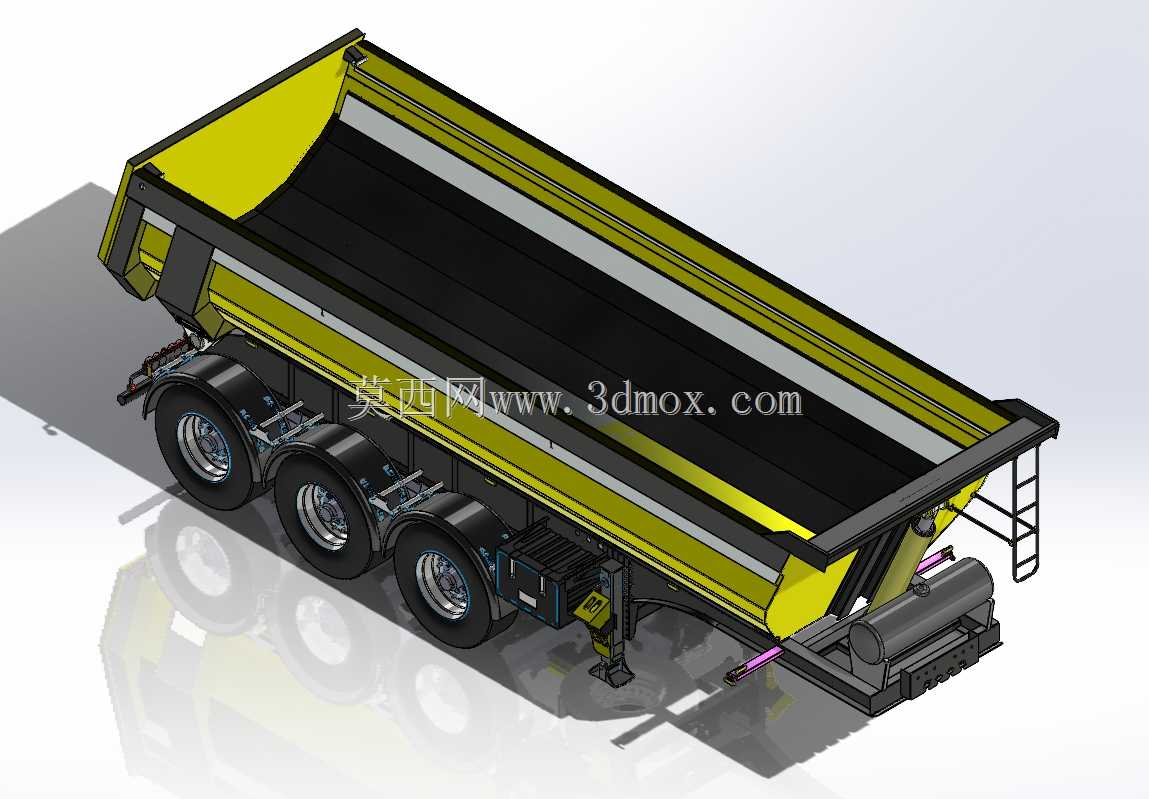

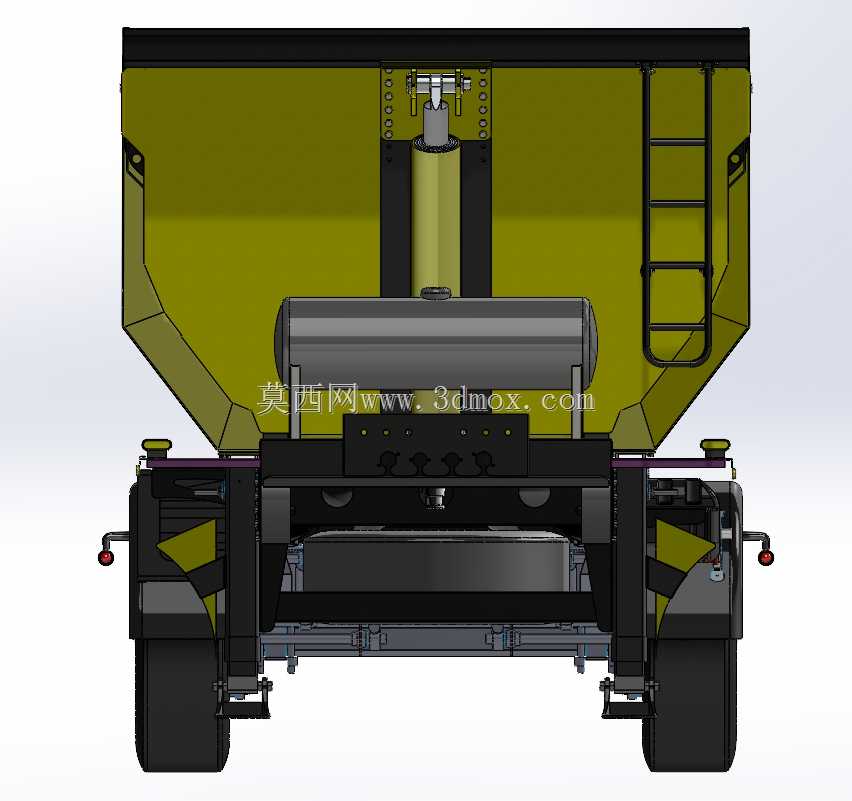

　　尾部设置的爬梯结构方便作业人员登车检查厢体内部与篷布覆盖情况，侧部防护栏符合道路行驶安全规范，避免非机动车或行人卷入车底。阻尼支撑结构布置在厢体举升支点附近，举升卸料时可缓冲厢体下落的冲击载荷，避免举升油缸受反向冲击力损坏，同时能在举升过程中保持厢体姿态稳定，防止偏载导致的侧翻风险。整车安装边界需匹配牵引销高度、轮距与回转半径参数，挂接后需保证制动气路、电路接口与牵引车完全适配，厢体最大举升角度下的尾部离地高度需满足卸料场地的空间要求，避免举升时触碰上方架空管线。底盘侧部布置的储气筒、液压油箱与管路走向经过优化，避开行驶过程中易被碎石击打、易与路面凸起剐蹭的区域，管路固定点间隔符合商用车底盘设计规范，减少长期振动导致的管路松动渗漏问题。厢体前部的液压举升油缸安装座采用加强筋结构，分散举升时的集中载荷，避免长期使用后安装座开裂变形。
