30吨级双梁门式起重设备结构设计

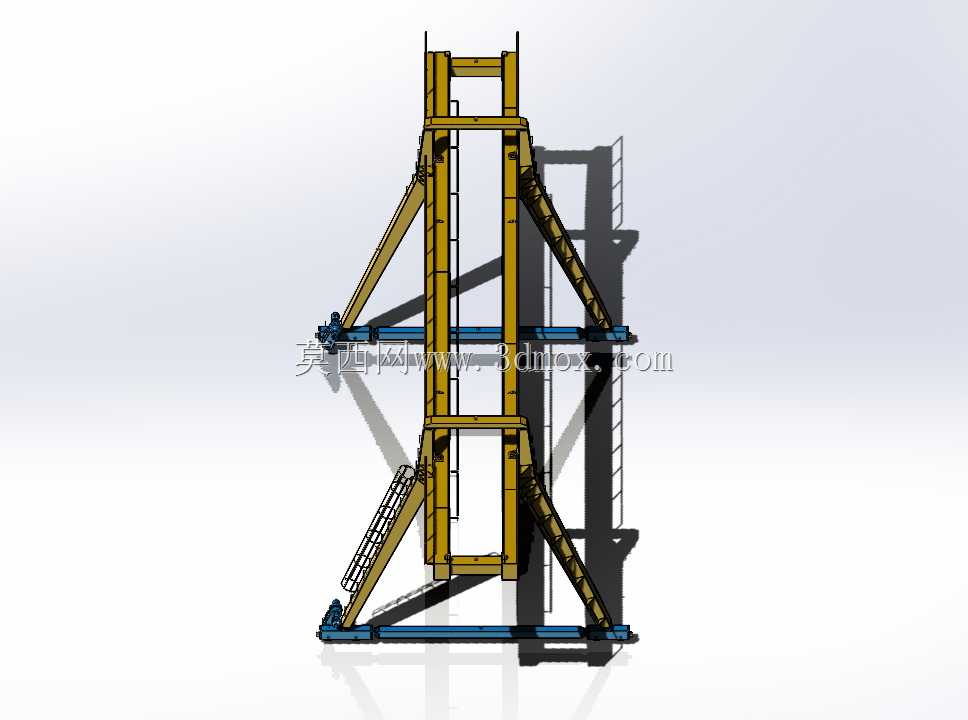

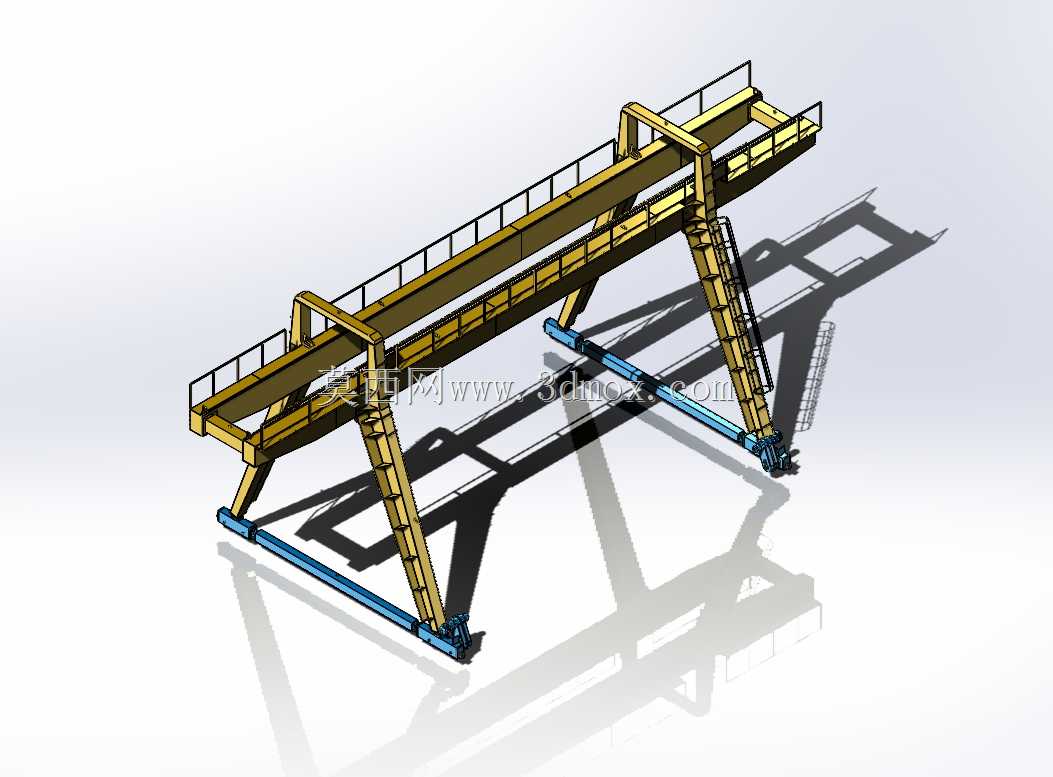

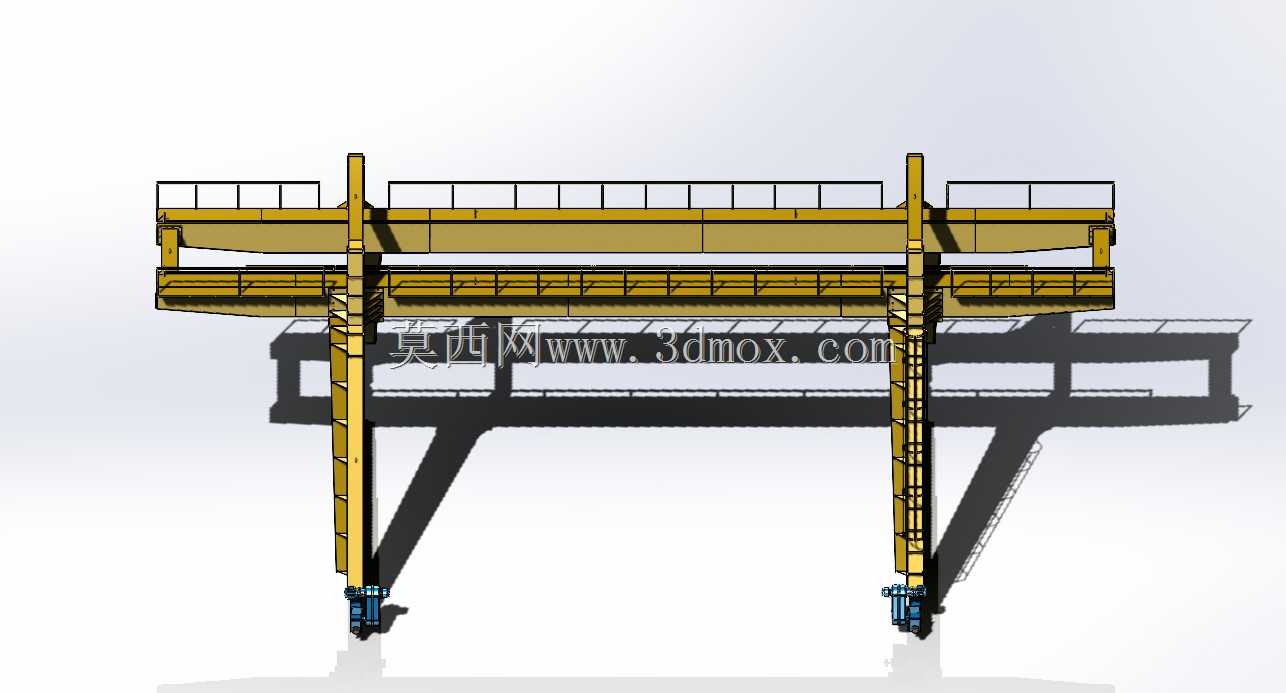

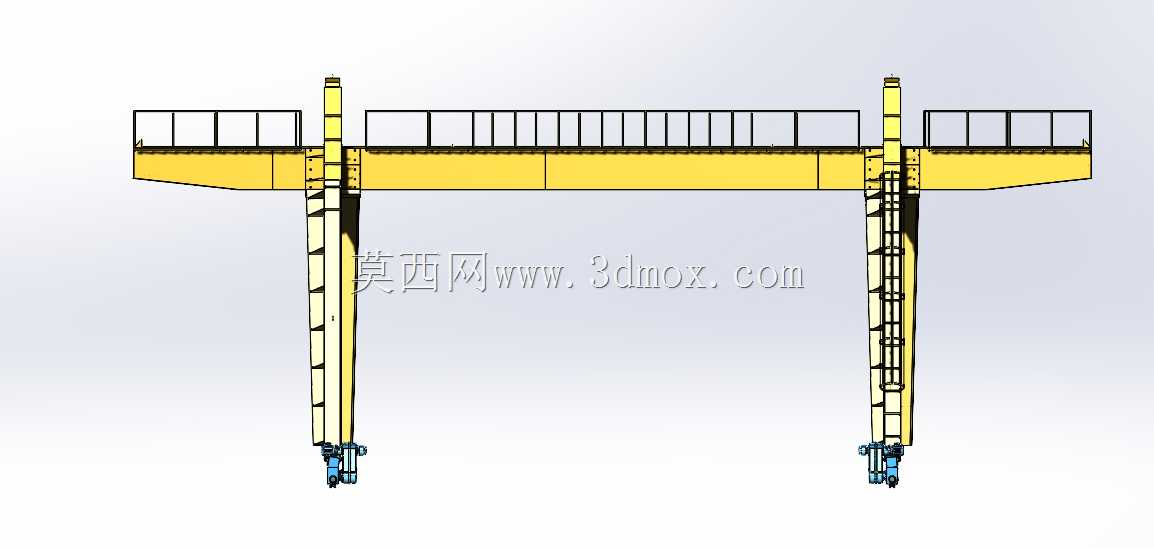

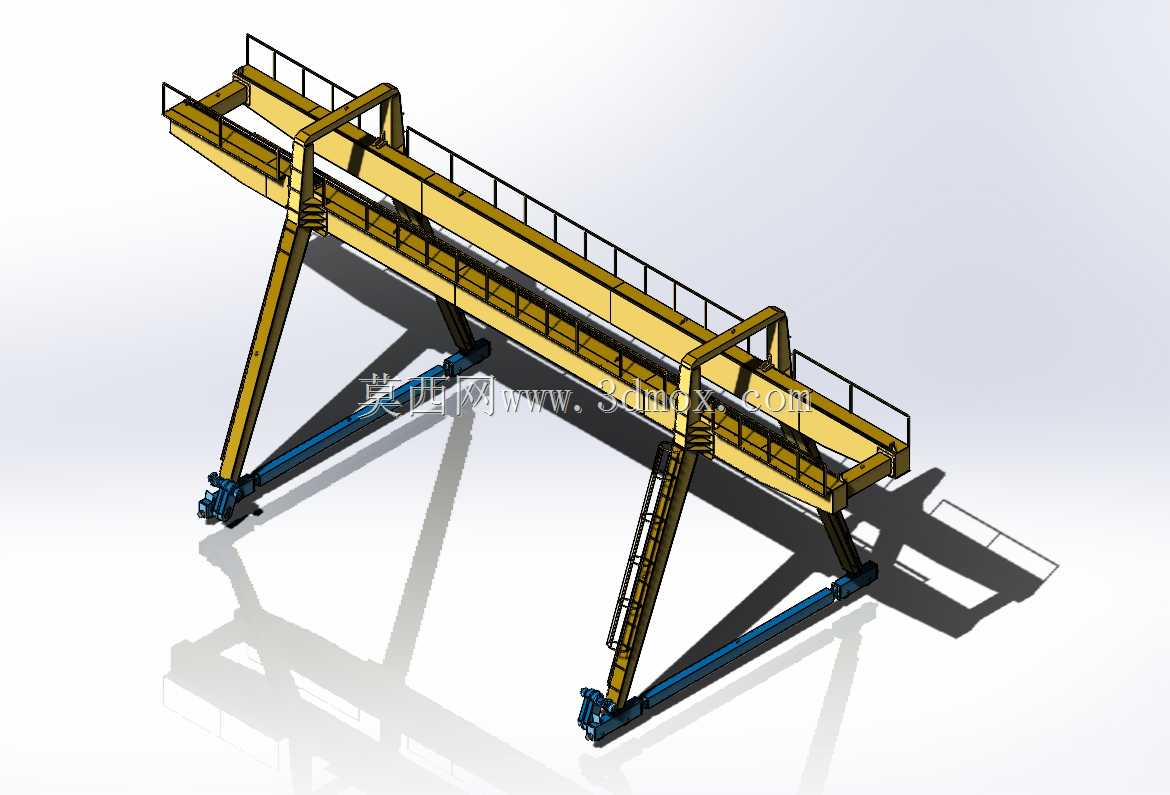

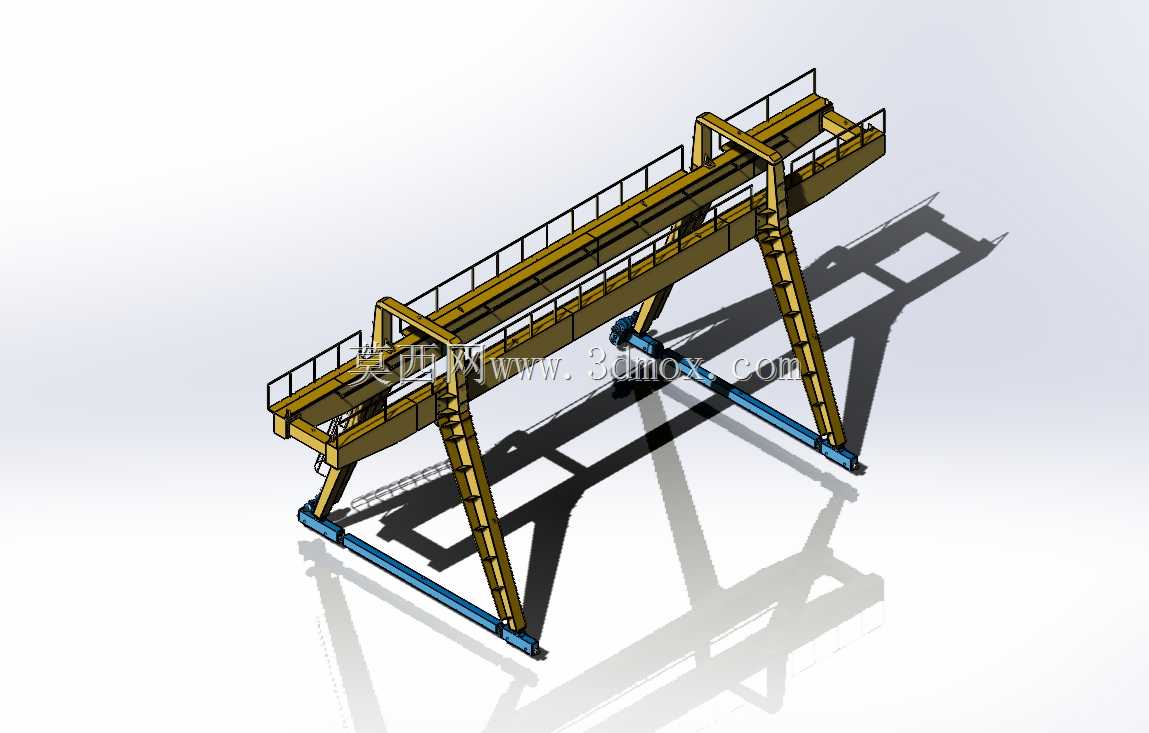

　　这款30吨级双梁门式起重设备，主要面向露天货场、铁路货站、港口散杂货堆场、重型钢结构预制厂区的重载物料转运场景，可覆盖跨距内的钢材、预制构件、重型设备部件的垂直起升与水平输送作业，适配常规30吨及以下额定载荷的频繁吊装工况，能在无厂房顶盖的露天环境下长期稳定作业，避免了桥式起重机对厂房屋架承载的依赖。从结构设计逻辑来看，整机采用双主梁门式承载架构，两支腿与主梁采用刚性焊接连接，底部通过端梁连接行走轮组，沿地面铺设的轨道实现纵向移动，主梁上部设置起重小车运行轨道，小车可沿主梁横向移动，配合起升机构的吊钩升降，实现三维空间内的物料位置调整。设计阶段优先考虑了重载工况下的结构刚度，主梁采用箱型梁焊接结构，通过合理布置内部加劲肋，

　　控制满载工况下主梁的下挠变形量在允许范围内，避免起升过程中出现过大挠度影响作业安全与定位精度；支腿采用变截面箱型结构，从底部与端梁连接位置向上逐步收窄，在保证支腿纵向、横向稳定性的前提下，尽可能降低整机自重，减少行走机构的驱动负载。两侧支腿均设置了登梯与主梁顶面的检修走道，走道周边设置防护栏杆，满足日常检修维护的人员通行安全要求，爬梯采用防滑踏步设计，适配露天作业下雨雪天气的防滑需求。设备的安装边界需要结合作业场地的轨道铺设条件确定，轨道基础需满足整机满载轮压的承载要求，轨道间距需与设备的跨距参数严格匹配，轨道两端需设置限位挡块，防止设备行走超出行程范围；整机的起升高度可根据场地的堆垛高度需求调整，

　　常规配置下可满足堆场最高三层重型集装箱或6米高度的钢结构构件吊装需求，若有更高作业需求可调整支腿高度参数适配。行走机构采用分别驱动形式，两侧支腿底部的行走轮组各配置独立驱动单元，通过电气控制系统保证两侧行走同步，避免出现啃轨现象；起升机构配置双制动系统，在起升电机高速轴与卷筒低速轴分别设置制动器，满载起吊时可实现可靠制动，防止吊物下滑。小车运行机构设置水平导向轮，抵消小车横向运行时的偏斜载荷，保证小车沿主梁轨道平稳运行，减少运行过程中的冲击与噪音。在细节设计上，主梁两端设置行程限位开关，当小车运行至主梁端部时自动切断运行电源，避免小车冲顶出轨；支腿下部设置锚定装置，在设备非工作状态遭遇大风天气时，可将整机与轨道基础锚定，防止强风导致设备滑移倾覆。整体结构的焊缝均按照重载起重设备的焊接标准设计，主要受力焊缝采用全熔透焊接工艺，焊后进行应力消除处理，降低长期重载作业下的焊缝疲劳开裂风险。
