TO系列直插功率二极管封装外壳结构

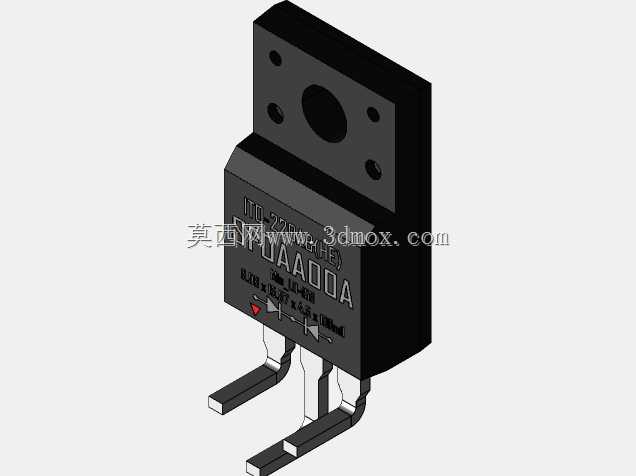

　　这套封装外壳模型覆盖ITO-220、TO-220F、TO-220FP三类主流直插功率器件封装形态，主要面向开关电源、工业整流电路、电机驱动板、家电控制板等场景的PCB设计、器件选型与结构干涉校验工作。在开关电源的整流回路里，这类封装的二极管通常承担次级整流、续流的作用，需要匹配散热片安装孔位，提前确认引脚间距与塑封本体的边界，能避免打样阶段出现器件与周边电容、电感的空间干涉，也能提前核对散热片的装配空间是否足够。

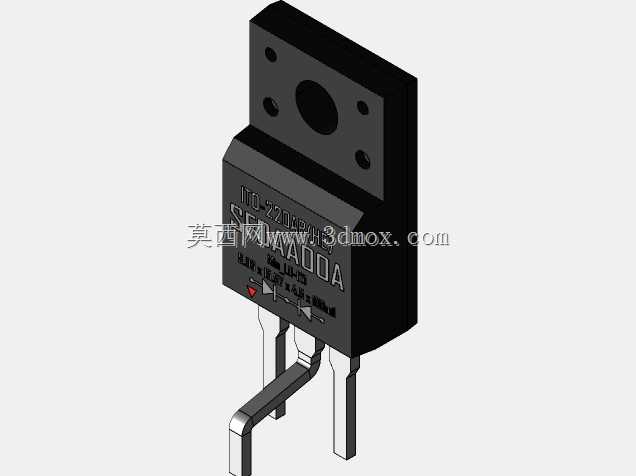

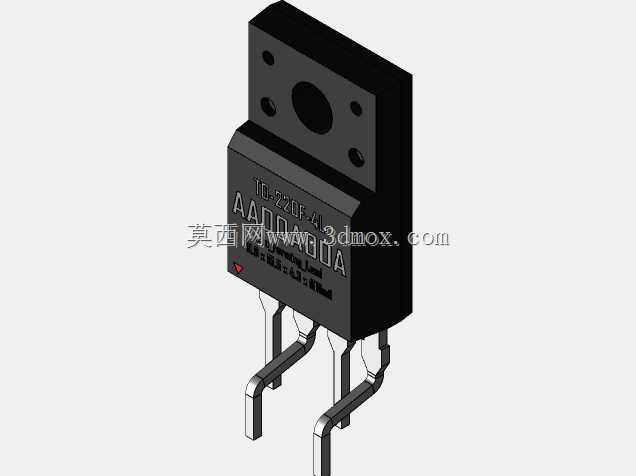

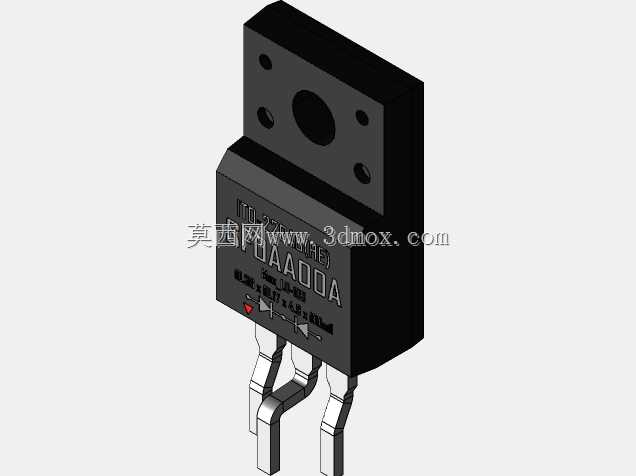

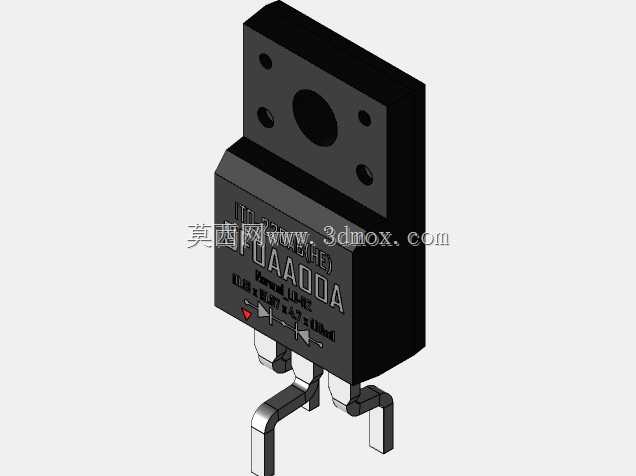

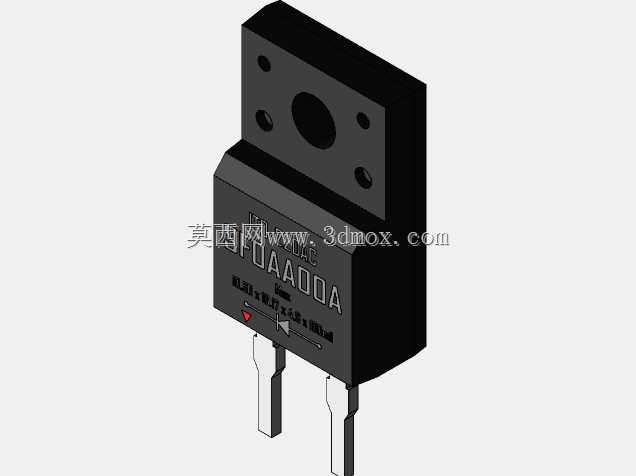

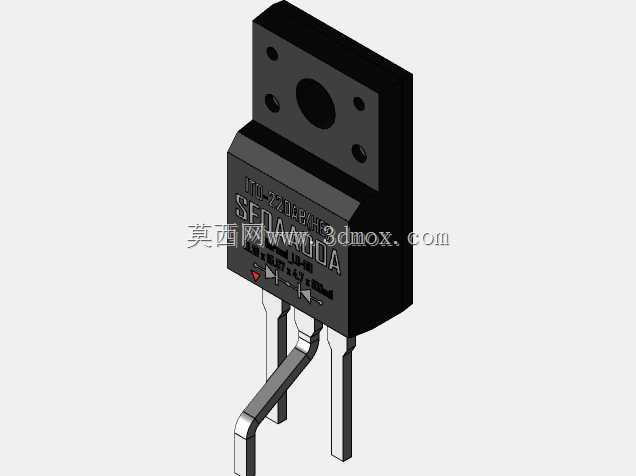

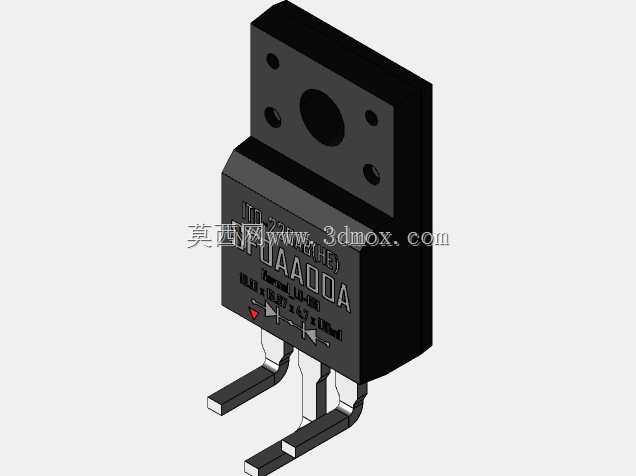

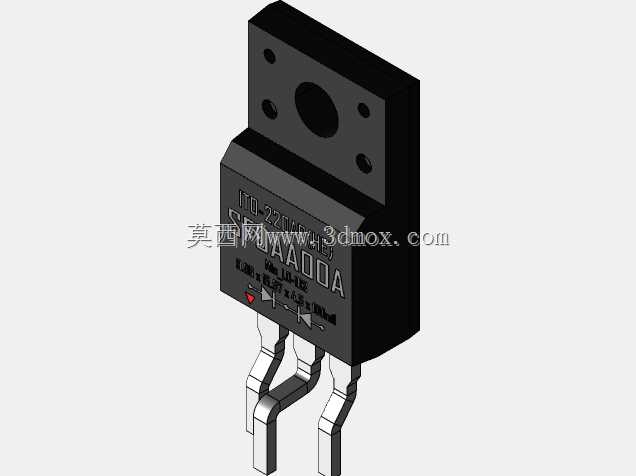

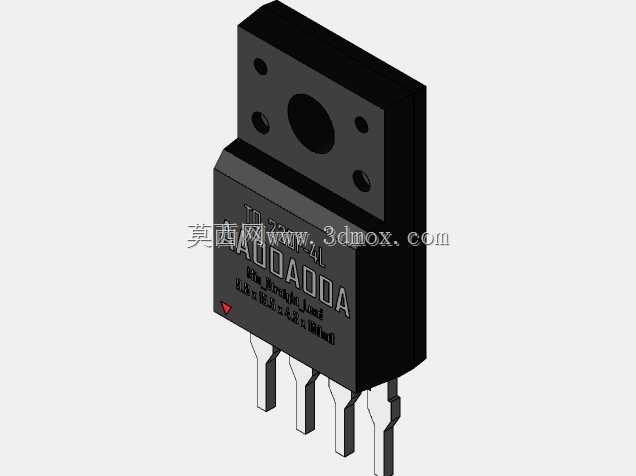

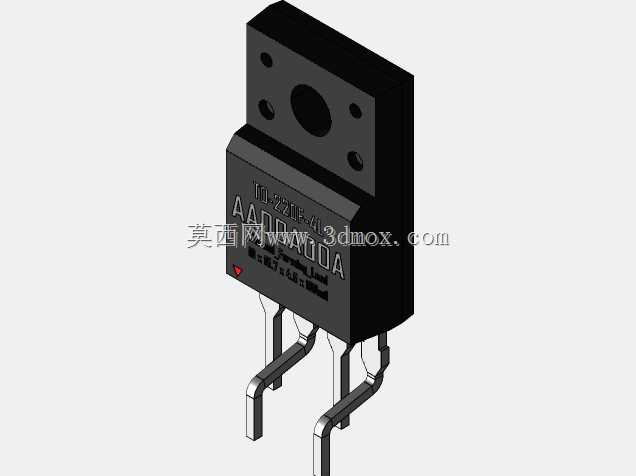

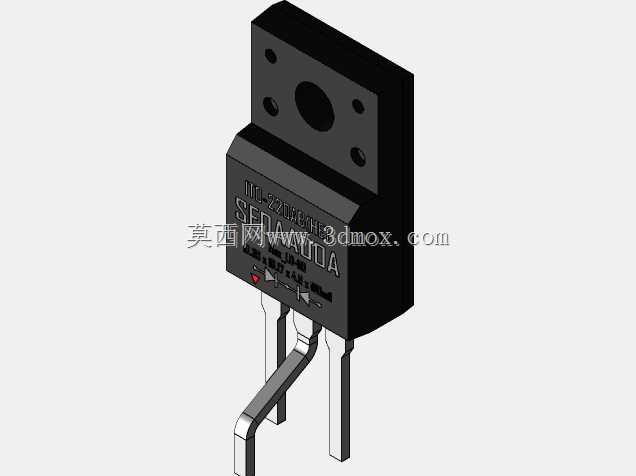

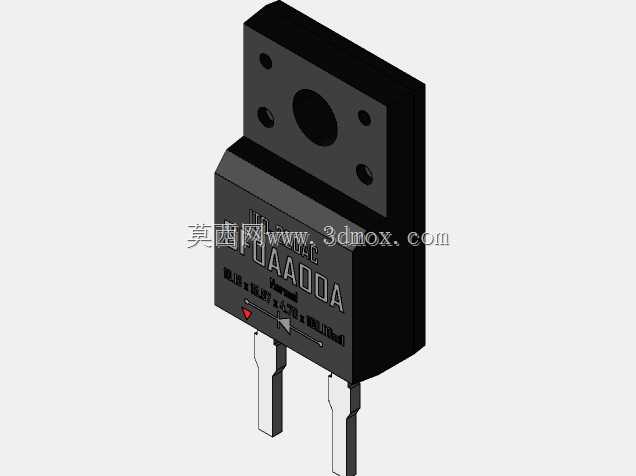

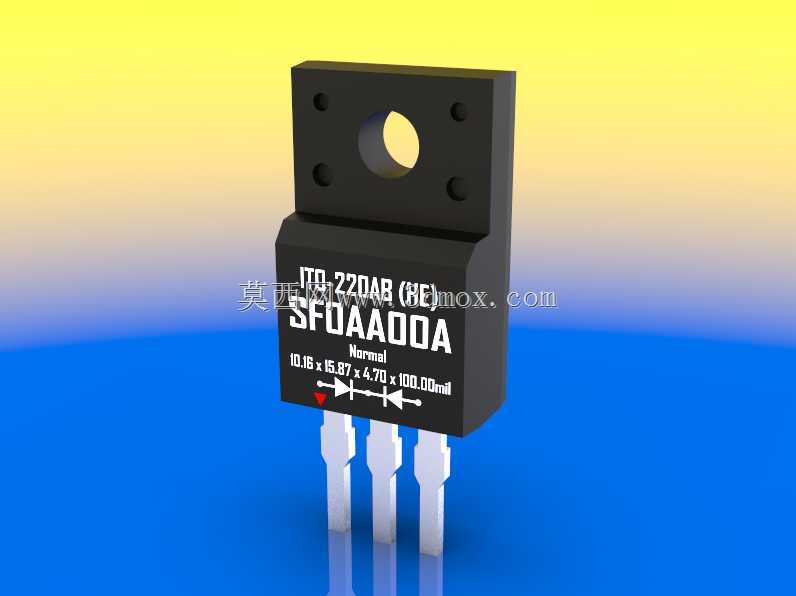

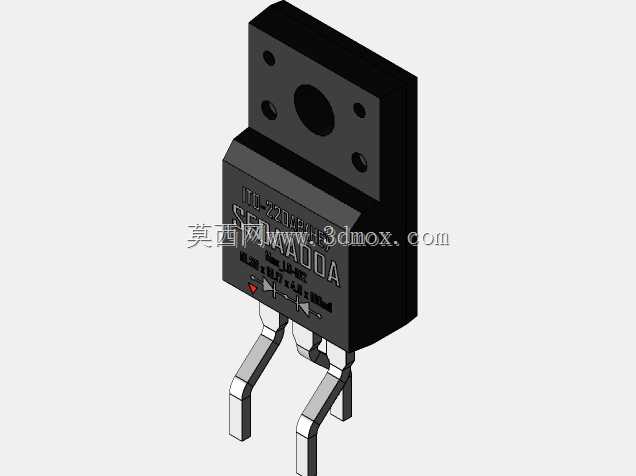

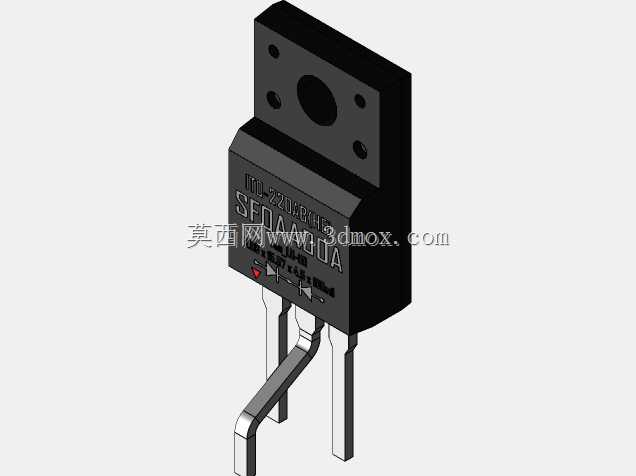

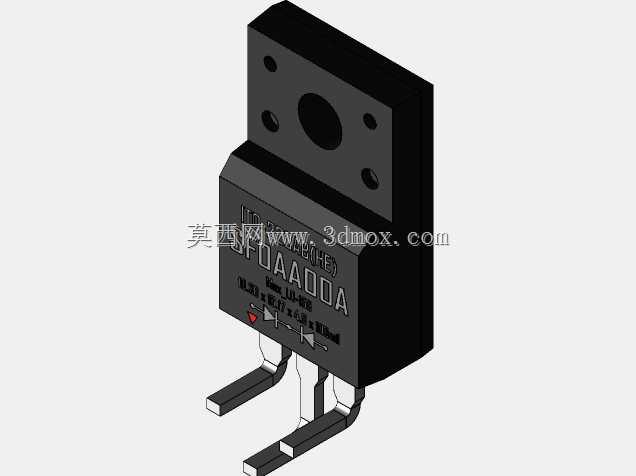

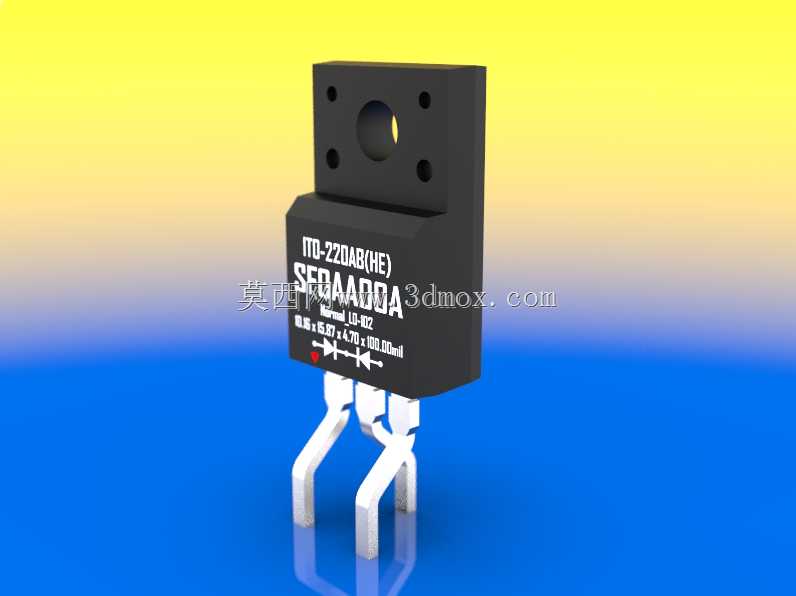

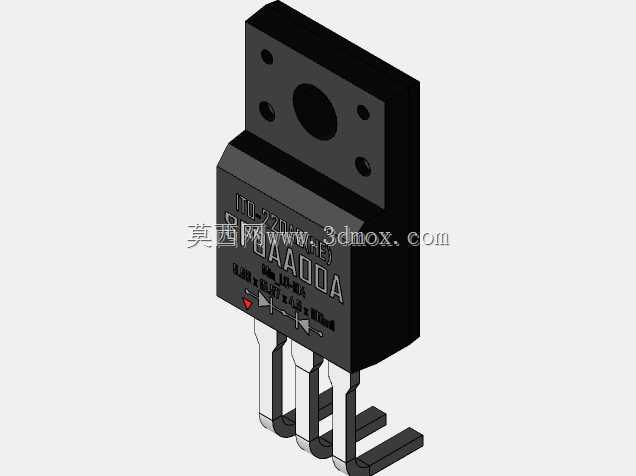

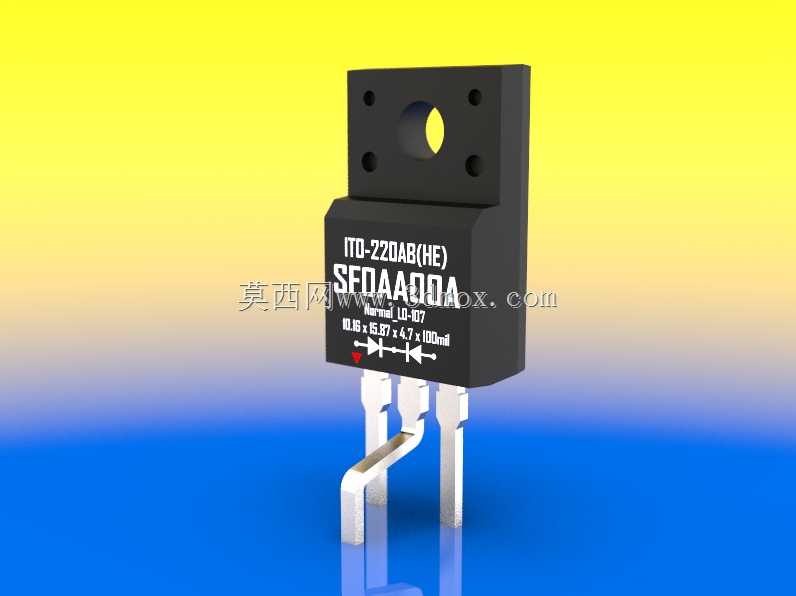

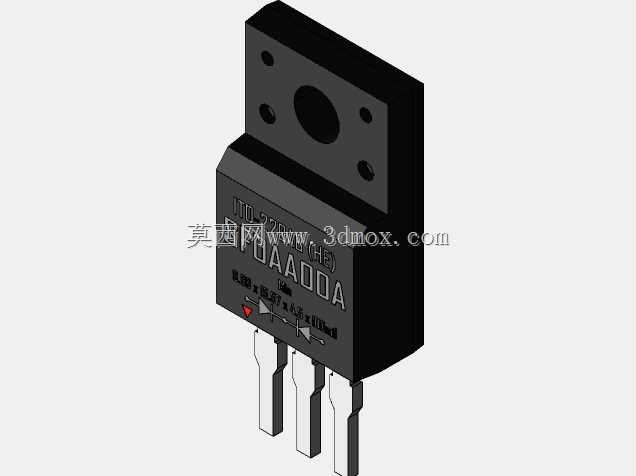

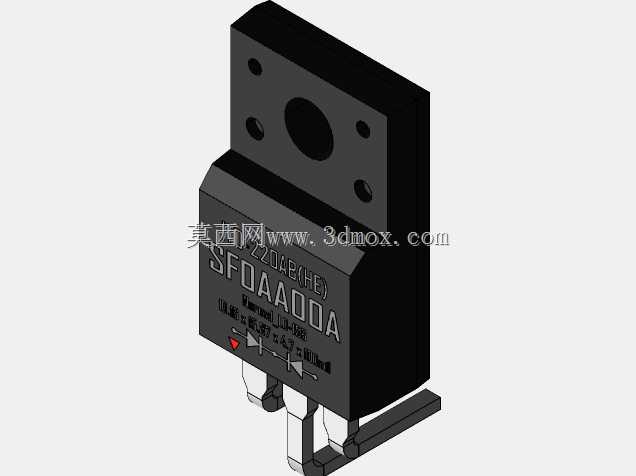

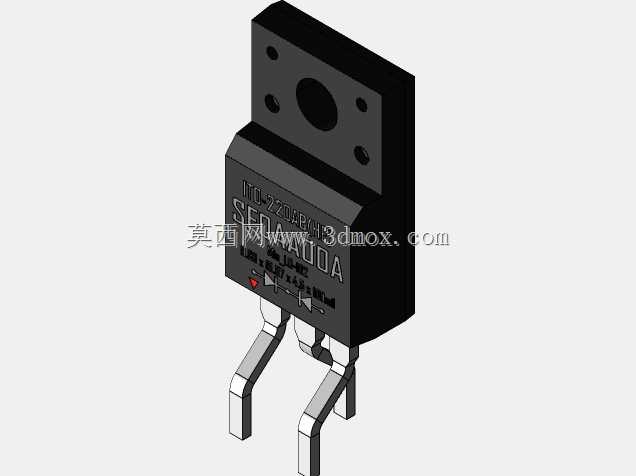

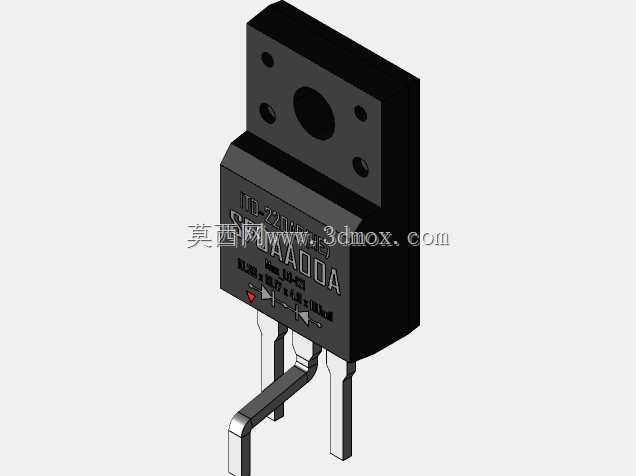

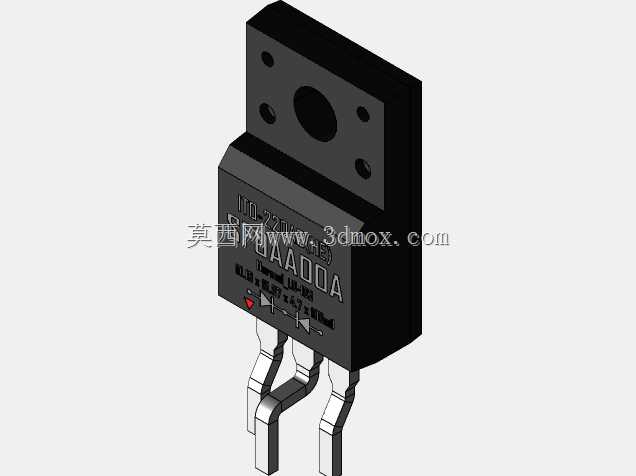

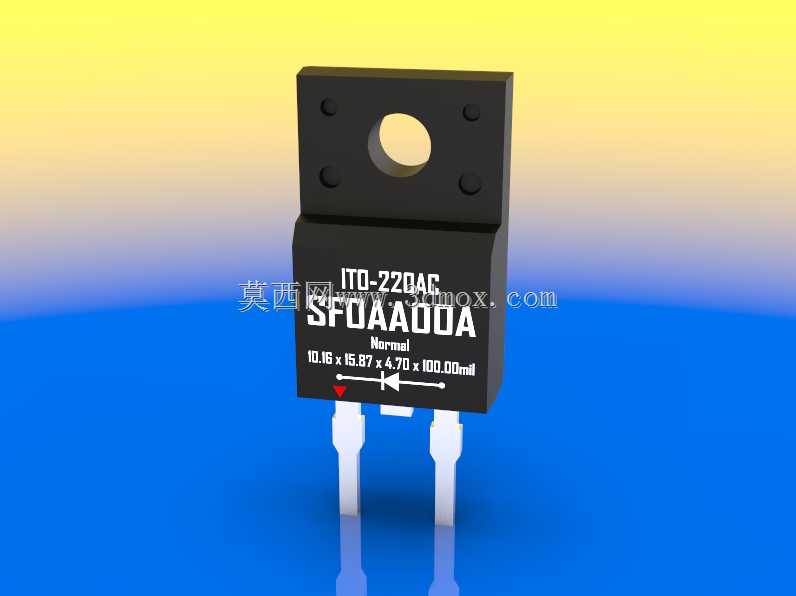

　　设计层面还原了三类封装的核心结构差异：ITO-220为非绝缘塑封本体，背面金属散热面直接外露，安装时需要额外加装绝缘垫片适配高压场景；TO-220F为塑封全包覆绝缘结构，背面散热面被塑封层覆盖，可直接贴合散热片安装无需额外绝缘件，适合批量生产简化装配工序；TO-220FP则是带安装定位凸耳的全包塑封结构，安装孔位精度更高，抗振动性能更好，适配车载、工业工控等有振动要求的使用场景。

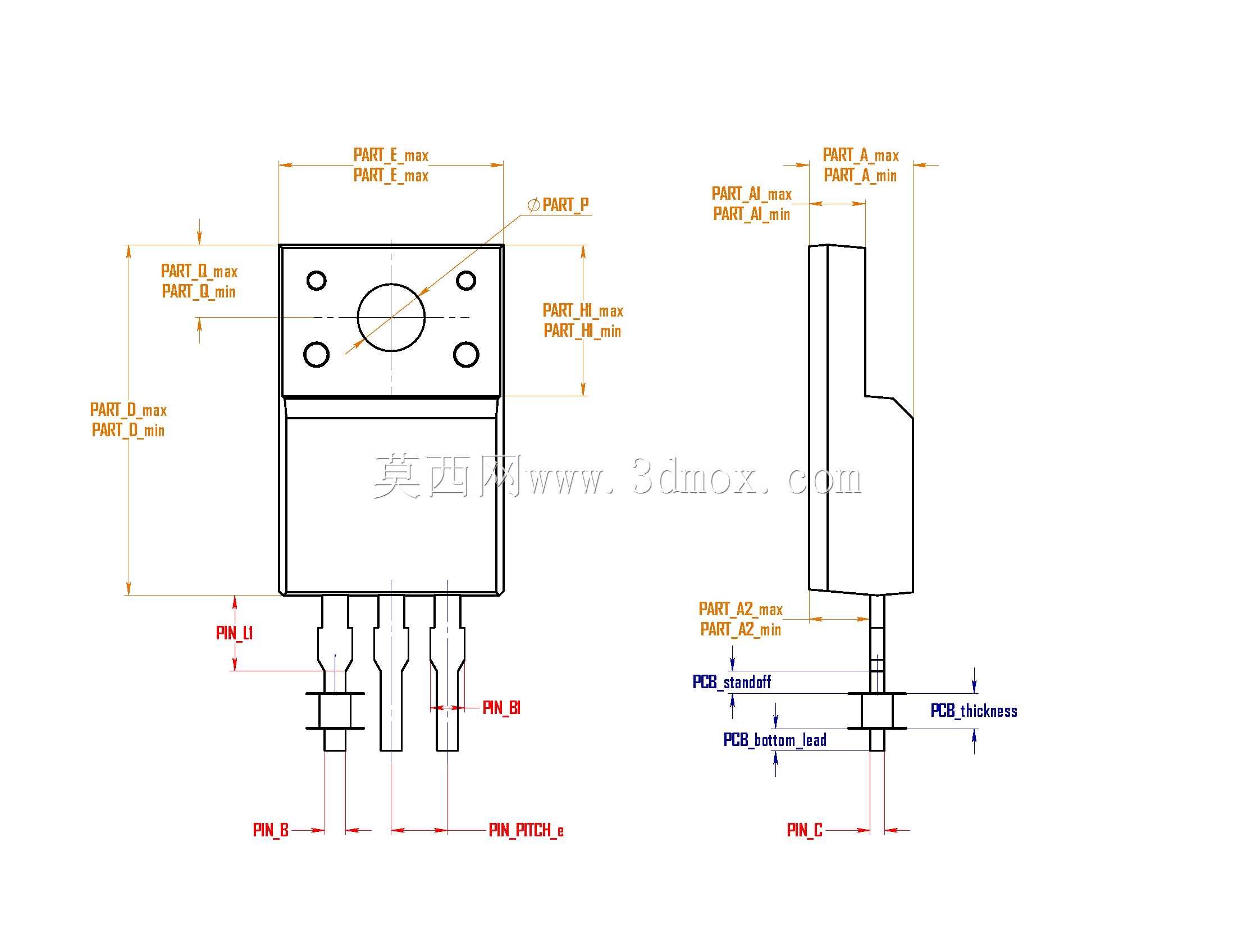

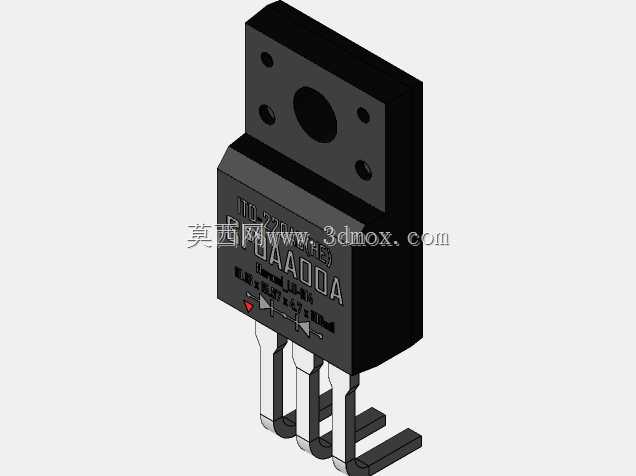

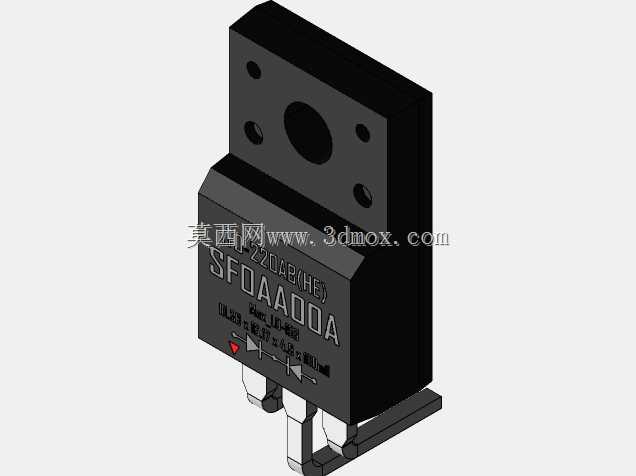

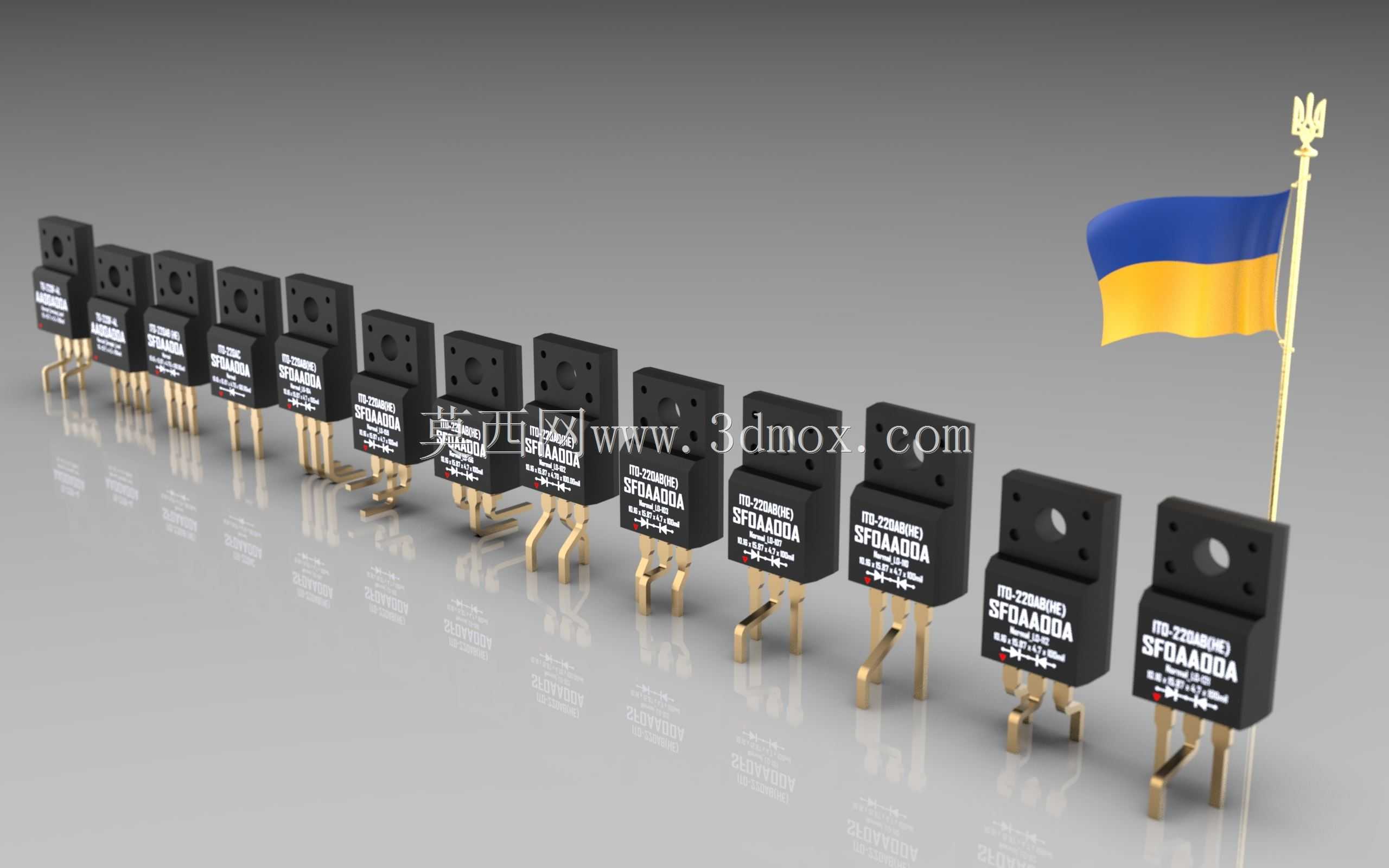

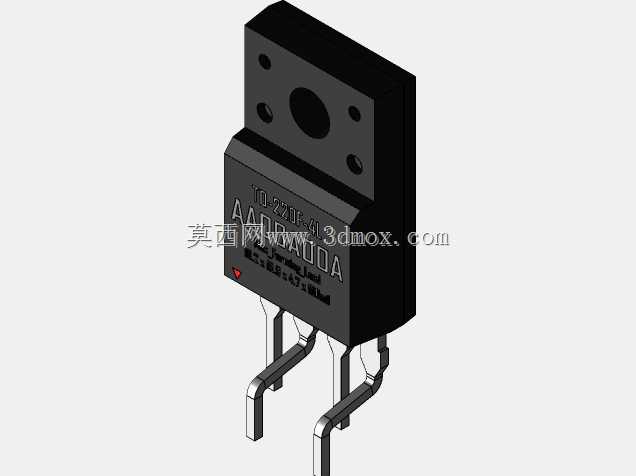

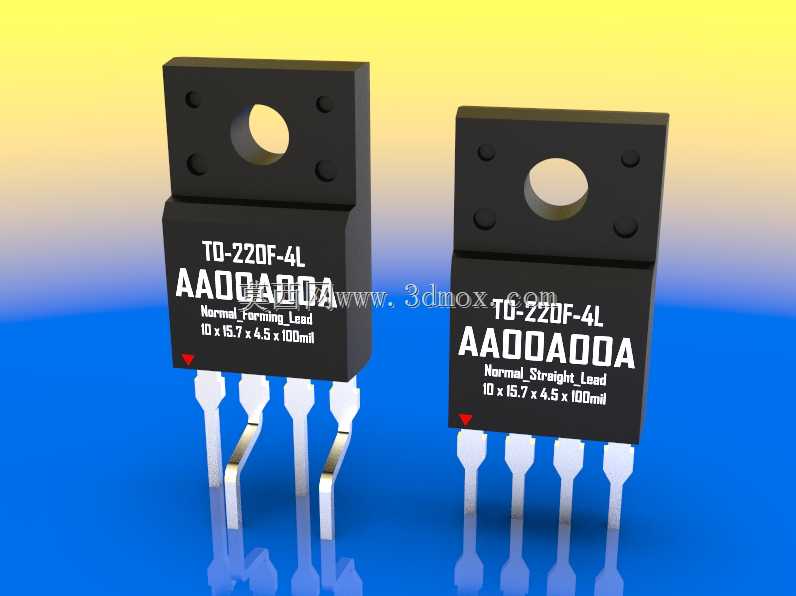

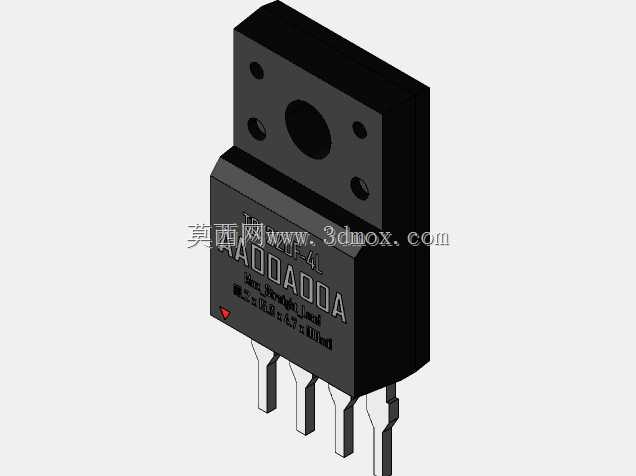

　　建模过程中严格遵循JEDEC封装标准的尺寸边界，引脚宽度、引脚间距、塑封本体长宽高、安装孔中心距都按量产器件的常规公差范围做了还原，每个型号都预留了最小、常规、最大三个尺寸档位的配置，方便设计人员根据不同厂商的器件规格做适配调整。引脚部分还原了直插器件的成型折弯角度，能直接导入PCB装配环境做干涉检查，确认波峰焊时引脚伸出长度是否符合工艺要求，也能提前核对器件顶部与机箱外壳、上层布线的安全距离。塑封本体表面的标识区域做了平整化处理，设计人员可根据实际选用的器件型号自行添加丝印标识，散热面的平面度也做了还原，方便后续做热仿真时贴合散热片的接触热阻参数设置。

　　在做整机结构布局时，这类直插功率器件的高度往往是PCB板层间距设计的关键参考，尤其是多层板堆叠的电源产品里，提前确认封装本体的最大高度，能避免出现板间间隙不足压坏器件的问题。同时安装孔的位置、孔径也做了精准还原，方便结构设计人员提前预留散热片的固定螺丝空间，避免螺丝与周边走线、器件产生冲突。对于做半导体器件测试工装的设计人员来说，这套模型也能直接用来做测试座的型腔设计，匹配不同封装的引脚位置，减少工装设计时的尺寸测绘工作量。
