浸没式换热用DN100规格冷却盘管结构

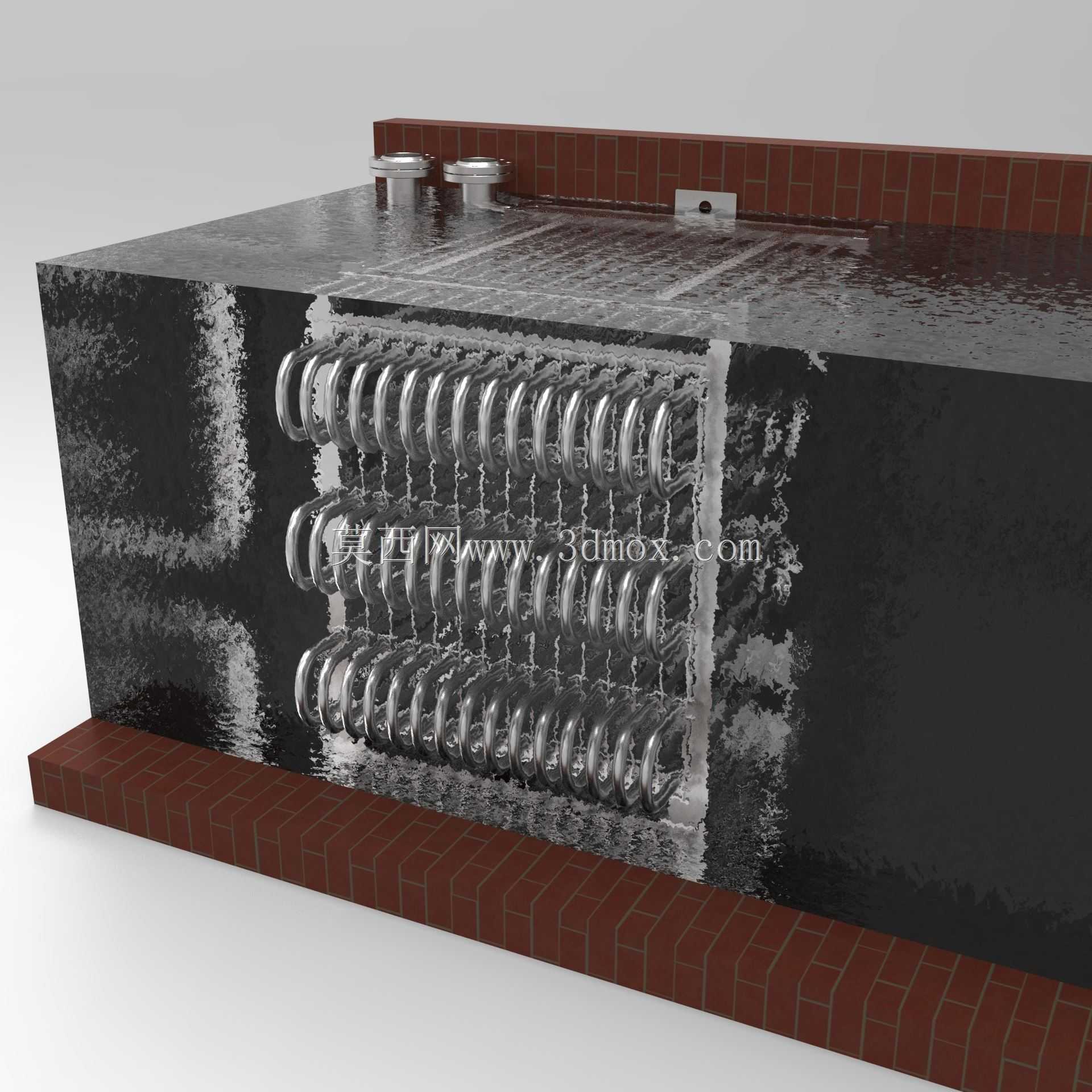

　　这套DN100规格的浸没式冷却盘管，核心应用场景集中在需要全浸没式换热的工况中，比如深水井下作业设备的周边换热回路、深海石油钻探模块的配套冷却单元、地热开采系统的井下换热段，这类场景的共性是冷却回路完全浸在周边流体介质里，没有外置的风冷或者开式水冷空间，所有换热过程都要在浸没环境下完成。从实际用途来看，这套盘管的核心作用是带走浸没环境中作业设备散发的热量，让设备工作温度维持在合理区间，避免长期高温运行带来的密封老化、润滑失效、元器件性能衰减等问题，相比外置式冷却回路，浸没式盘管不需要额外搭建外部管路支架，也不用考虑外置回路的密封防漏问题，能大幅压缩冷却系统的整体占用空间，尤其适合井下、深海这类安装空间极度受限的作业场景。

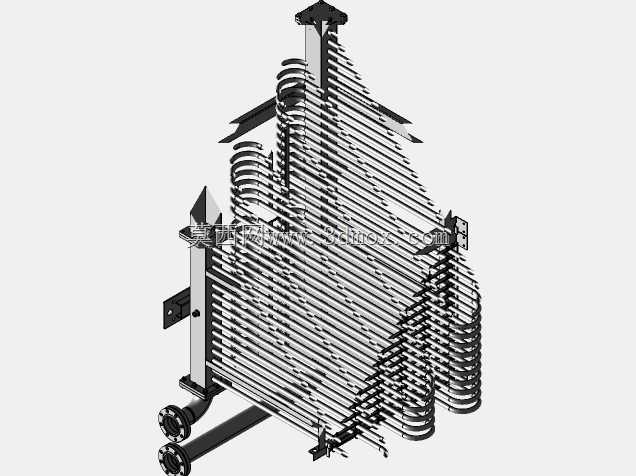

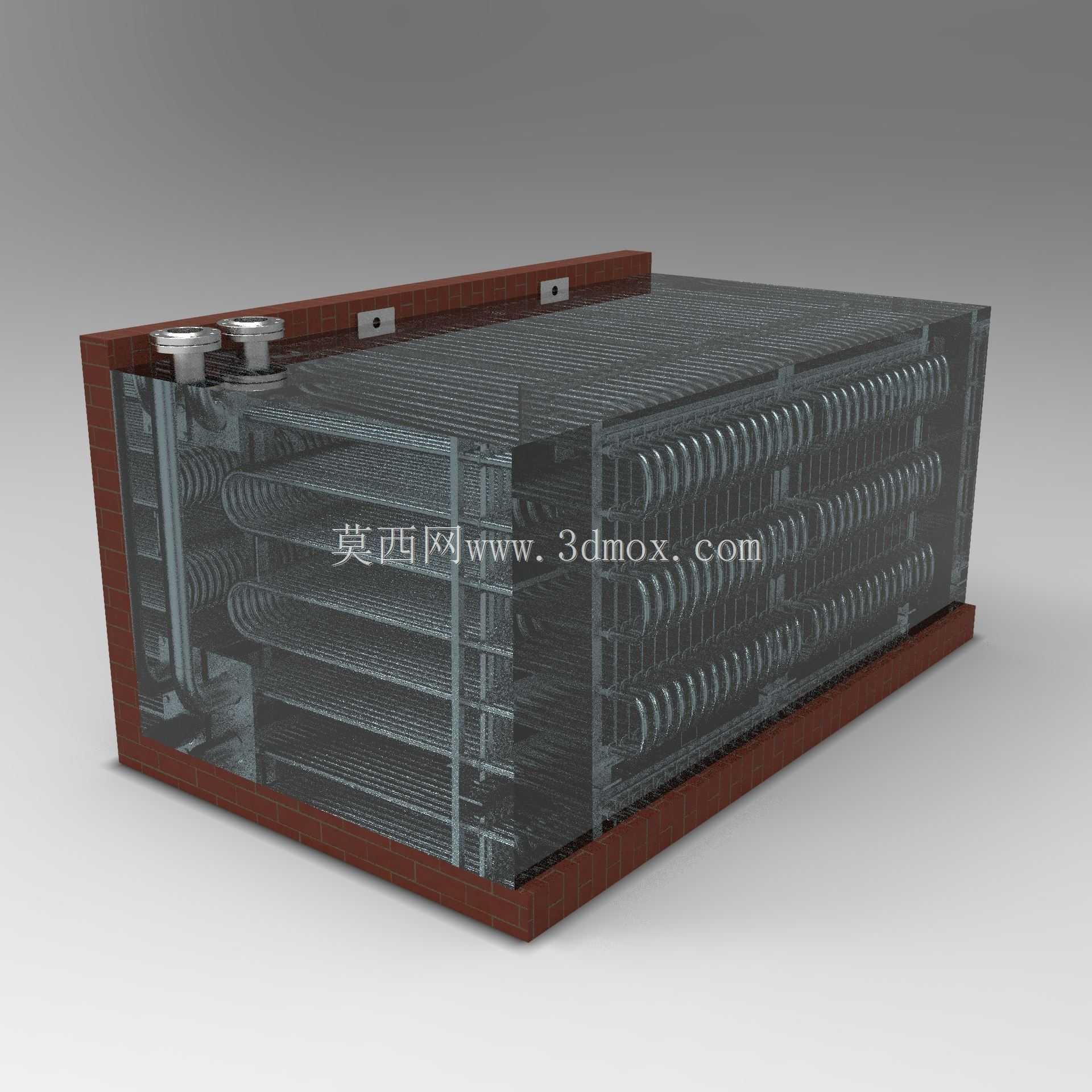

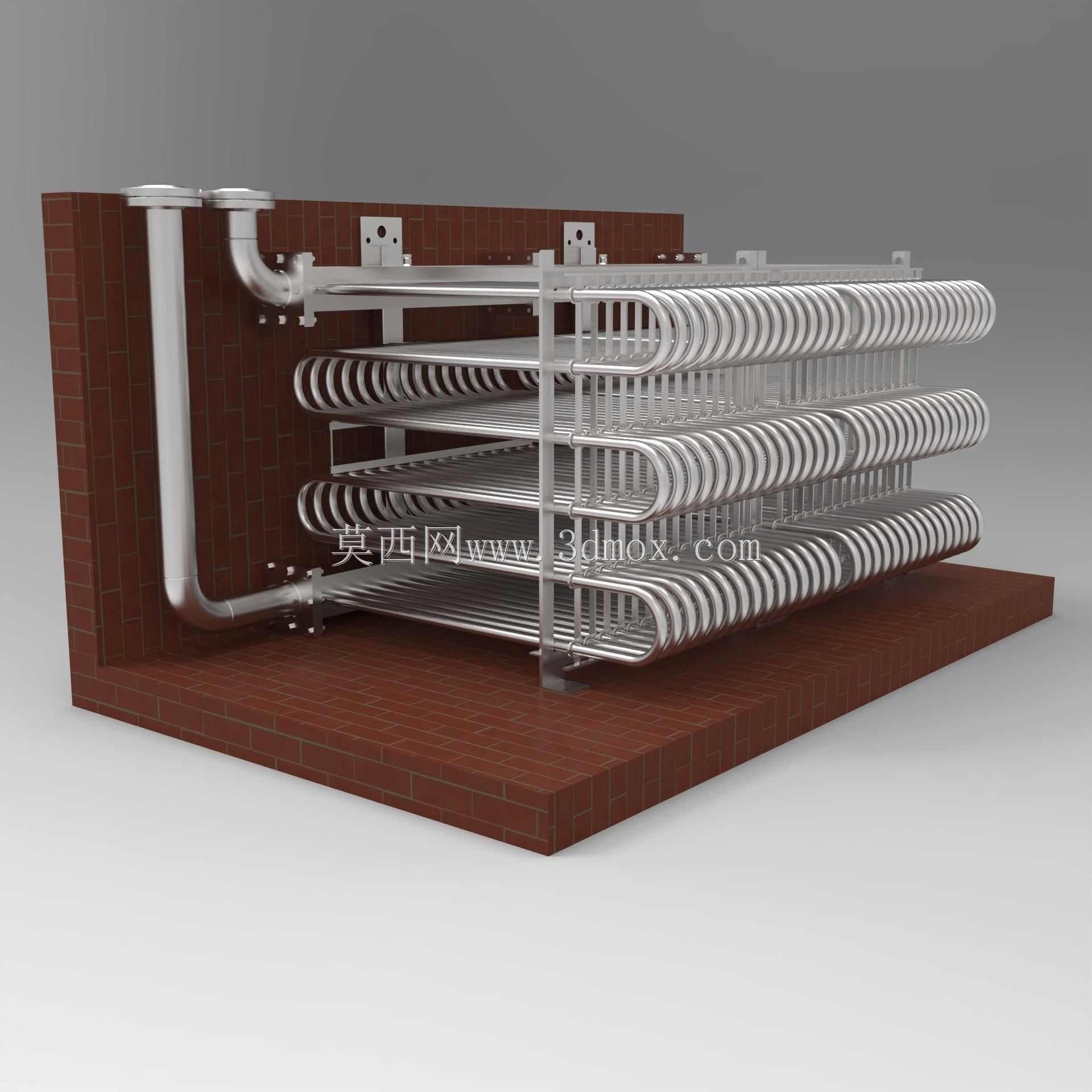

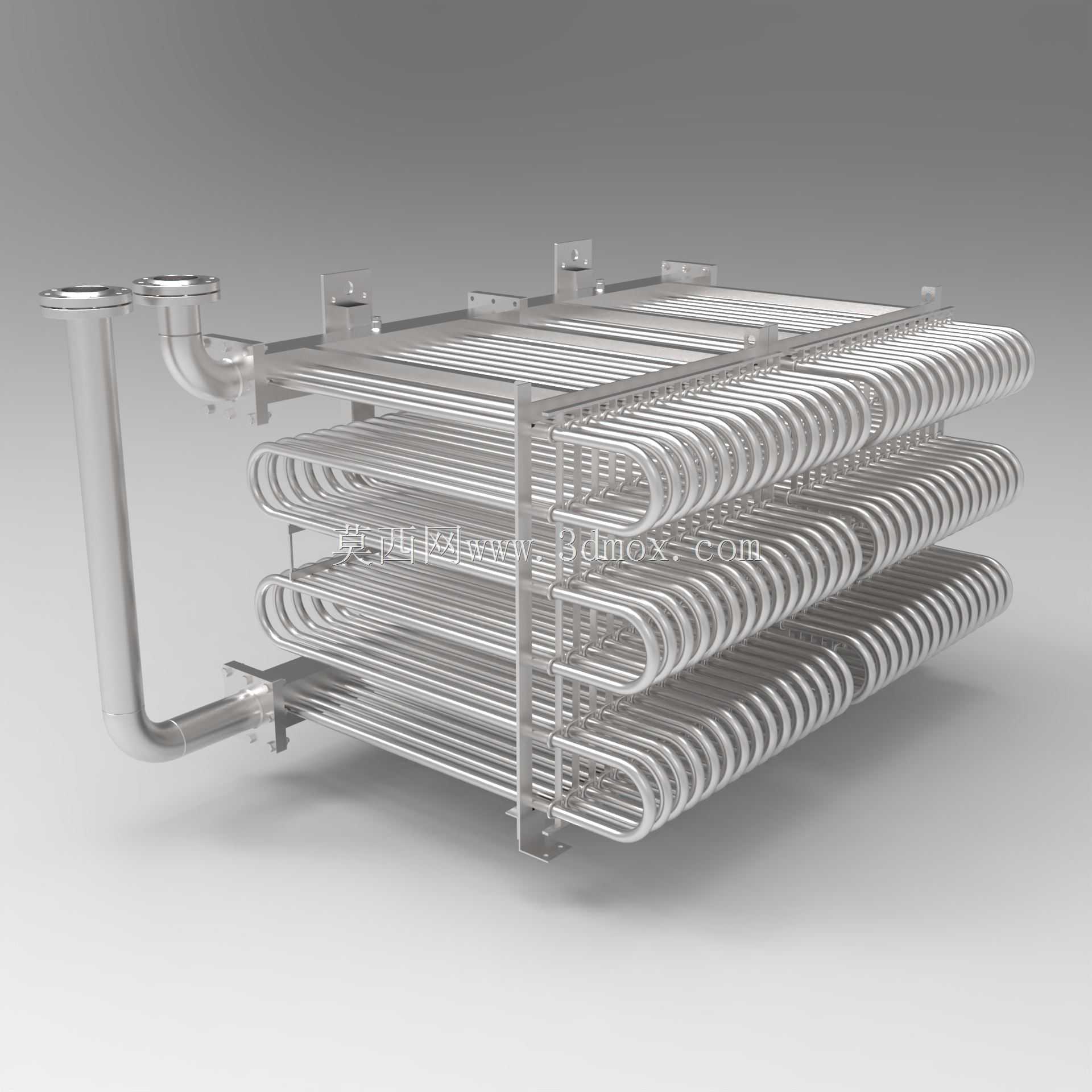

　　从功能特性上看，盘管采用多层蛇形弯管的排布方式，每一层的管路都保持均匀的间距，既保证管路之间有足够的流通空间让冷却介质自由穿过，最大化换热接触面积，又能避免管路间距过小导致的介质流动死区，防止局部换热效率下降。管路的进出口采用同侧布置的结构，进出管段做了90度弯管过渡，弯管处的弯曲半径严格匹配管路通径，避免弯管位置出现通径缩小、流阻陡增的问题，进出口端预留了标准法兰连接位，安装时可以直接和外部循环管路对接，不需要额外做转接加工。盘管整体固定在底部的支撑基座上，支撑件采用等距分布的管卡结构，每一层盘管都有对应的支撑点位，避免设备下井或者下放过程中盘管出现晃动、变形，甚至管路焊缝开裂的问题，支撑基座的尺寸和安装槽位匹配常规井下设备的安装边界，不需要对现有设备的安装基座做额外改造就能直接适配。

　　设计思路上，这套盘管首先考虑的是浸没工况下的结构可靠性，因为这类应用场景后期维护难度极大，深海或者井下作业一旦设备下放，后续检修的成本极高，所以管路排布时尽量减少了焊缝数量，长距离的蛇形段采用整管弯制，仅在进出口和层间连接位置设置焊缝，降低泄漏风险。其次是换热效率的优化，多层平行排布的蛇形结构让管路总换热长度得到充分延伸，流体在管内循环流动的过程中，可以持续和管外的浸没介质进行热量交换，管内的流道设计保持了稳定的通径，让管内流体保持合适的流速，既不会因为流速过快导致换热不充分，也不会因为流速过慢导致管内结垢、堵塞。另外在安装边界的设计上，盘管整体的外轮廓尺寸做了严格控制，宽度和高度方向都预留了足够的安装间隙，下放过程中不会和井壁、钻探套管发生剐蹭，底部支撑座的固定孔位采用通用化的间距设计，适配多数同规格潜水作业设备的安装点位，现场安装时只需要对齐孔位紧固螺栓，对接进出口法兰就能完成装配，不需要现场做切割、焊接等二次加工。

　　从结构细节来看，盘管的层间支撑采用薄型金属固定件，固定件和管路接触的位置做了圆弧过渡，完全贴合管路外壁，不会出现硬接触导致的管路表面防腐层破损，固定件和支撑基座之间采用可拆卸的连接方式，如果某一层盘管出现损伤，可以单独拆卸更换对应的管段，不需要整体报废整个盘管组件。进出口的管段伸出长度做了统一设计，对接外部管路时不需要额外调整管路长度，法兰的密封面采用标准突面结构，适配常规的非金属密封垫片，安装时按照标准扭矩紧固螺栓就能达到可靠的密封效果，不会因为浸没环境下的压力波动出现渗漏。在实际选型适配时，这套DN100规格的盘管匹配的循环流量覆盖常规中小型潜水作业设备的散热需求，管内的流阻参数适配常用的工业循环泵输出压力，不需要额外选配高扬程的专用泵组就能驱动冷却介质在管内稳定循环。
