带旋转底座的线性导向执行机构设计

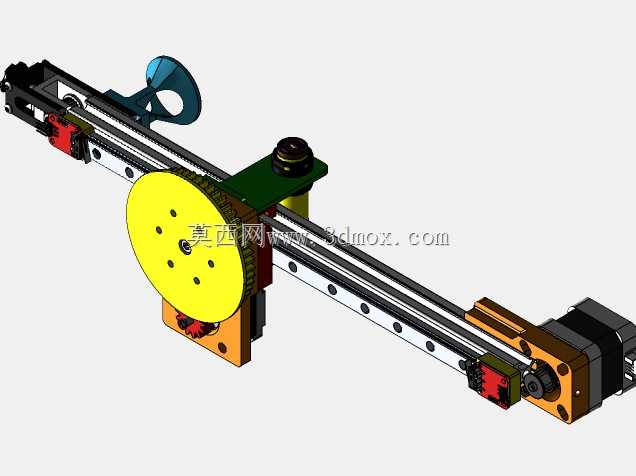

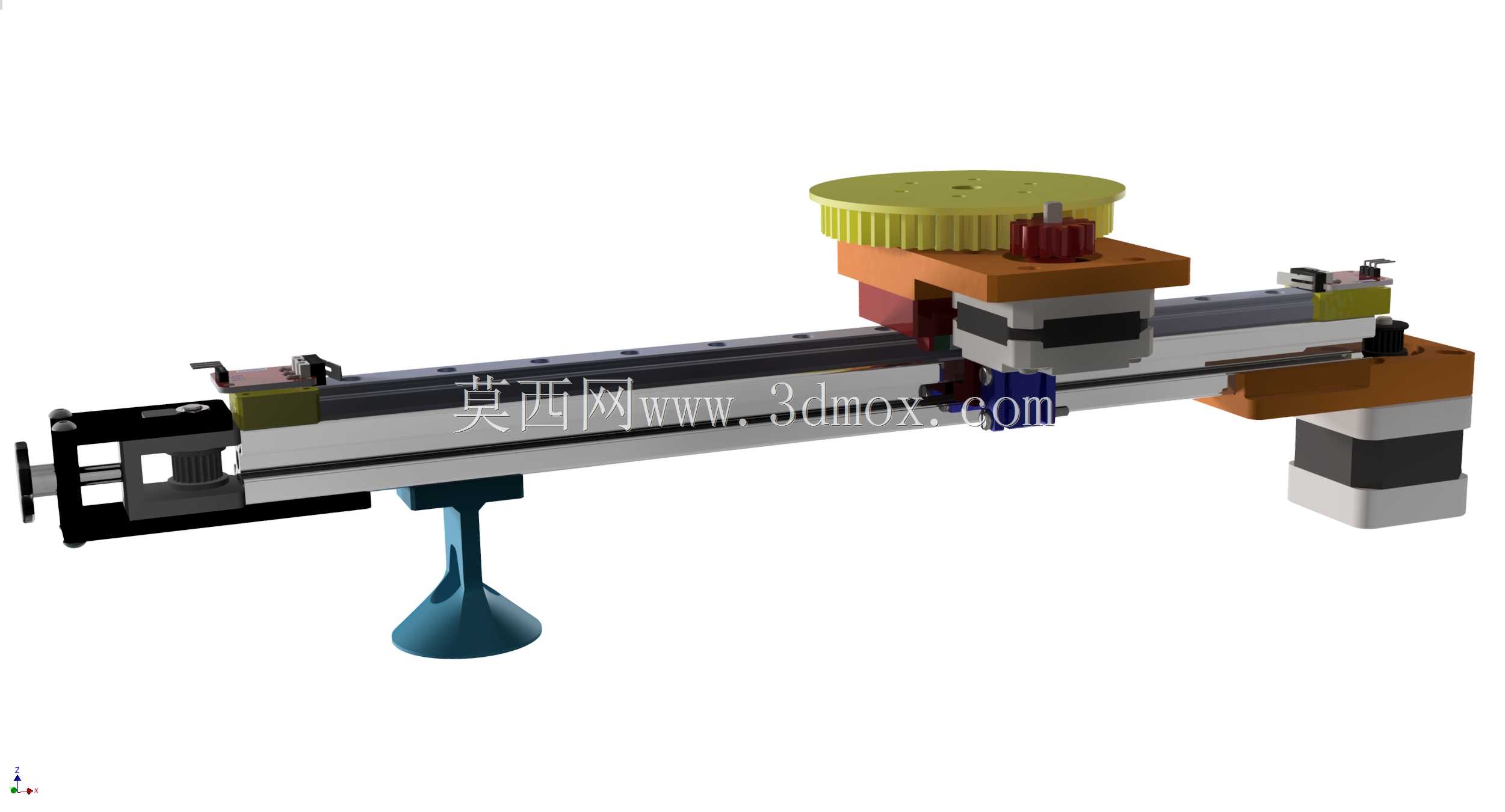

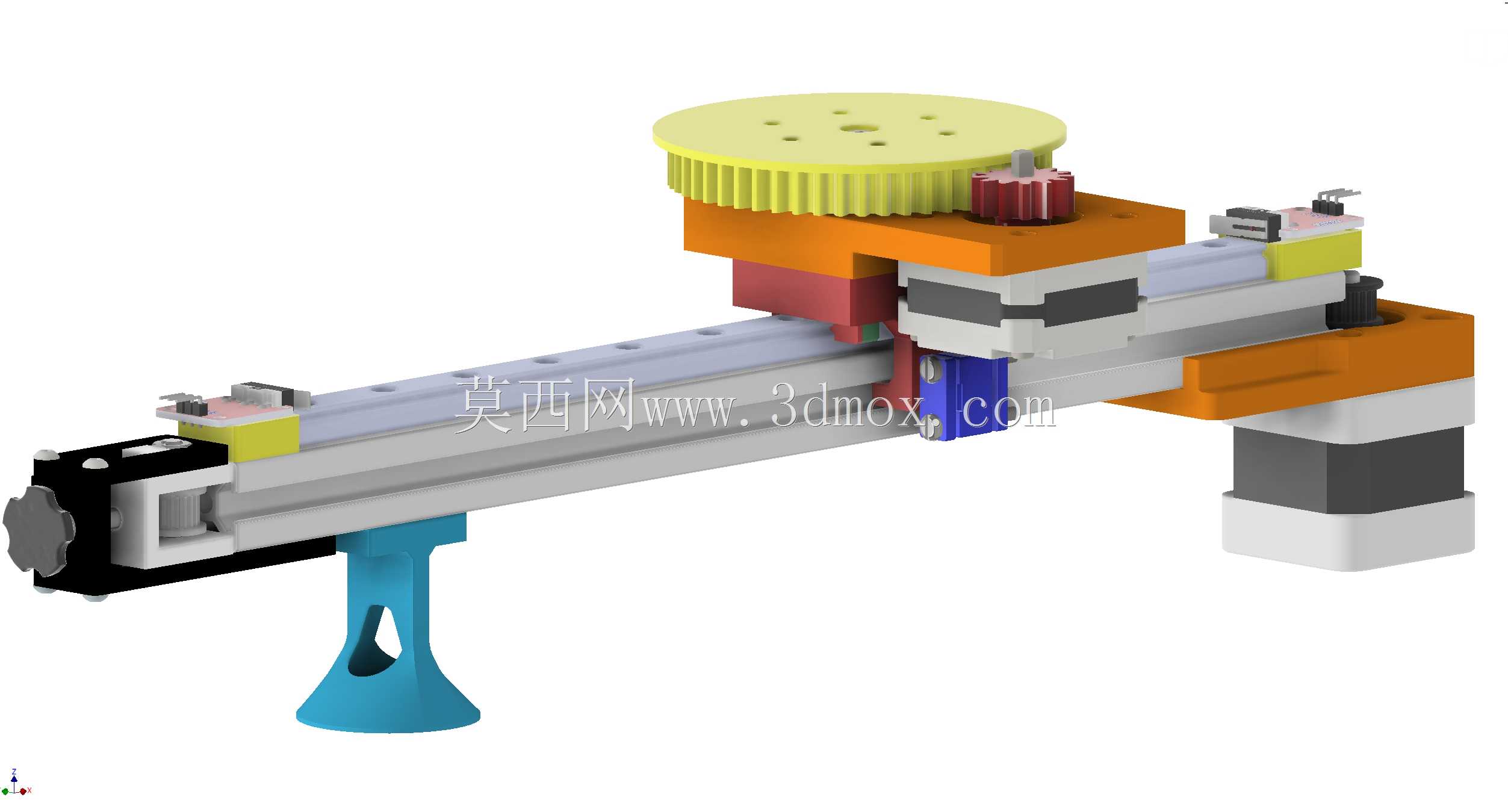

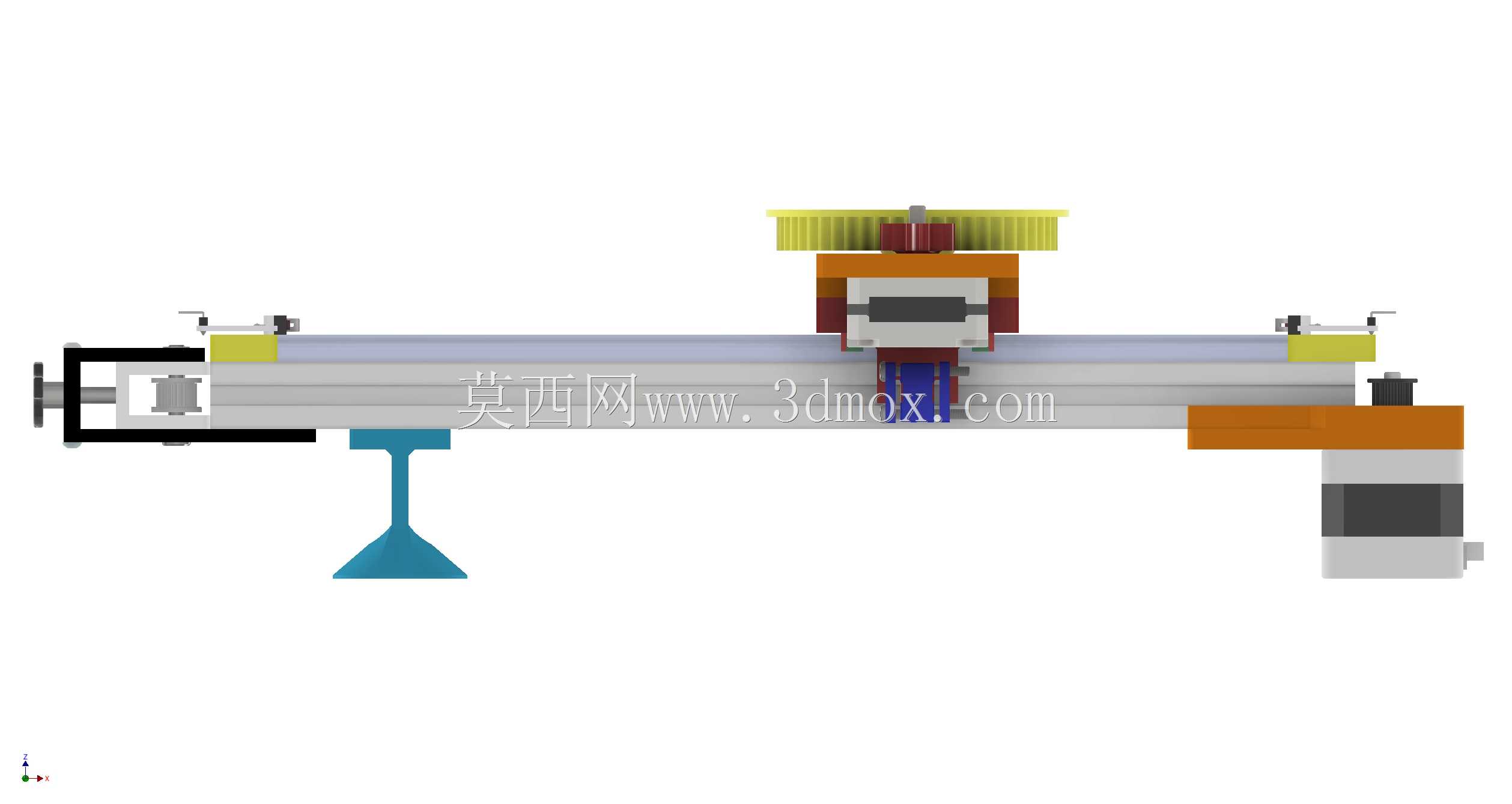

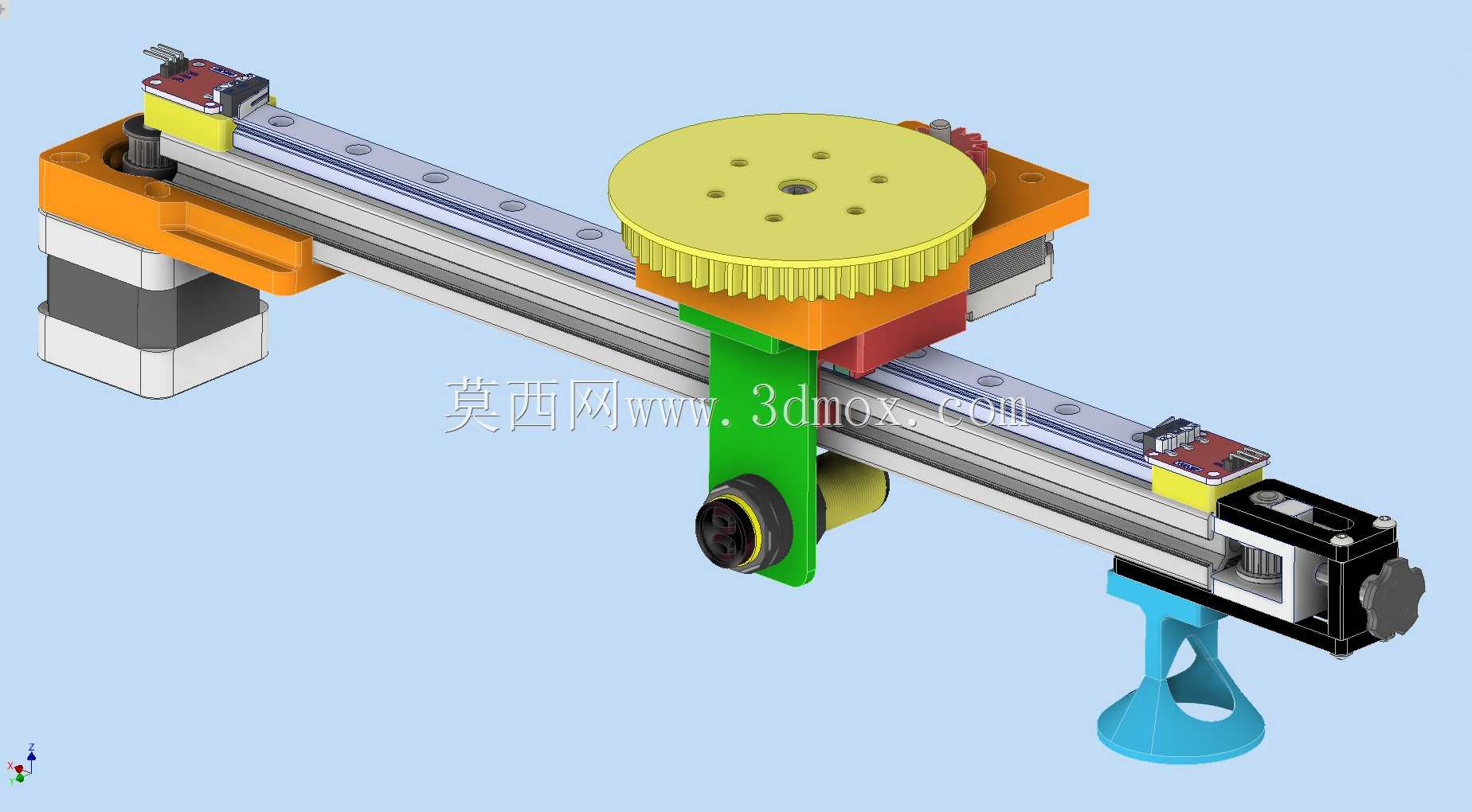

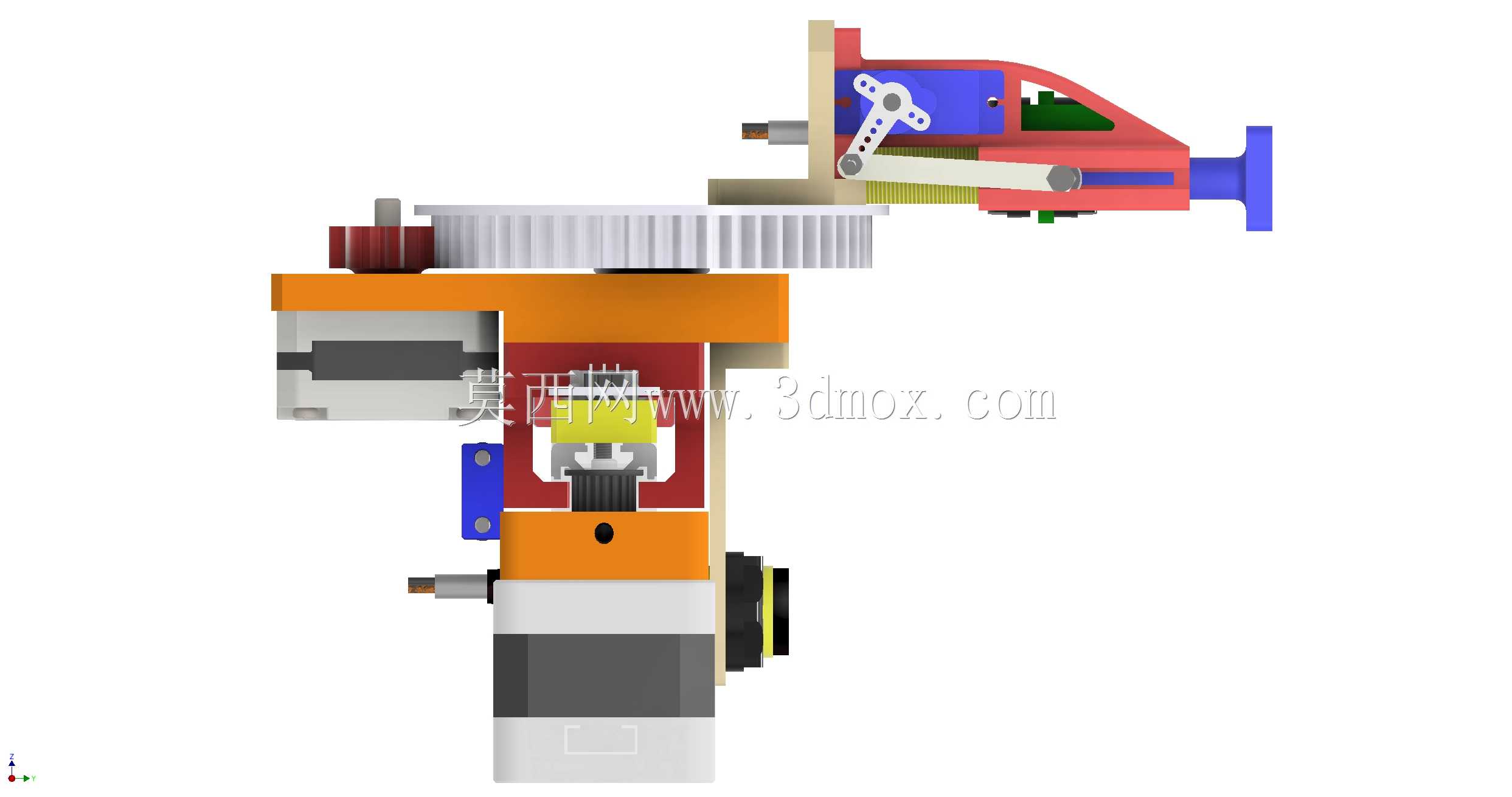

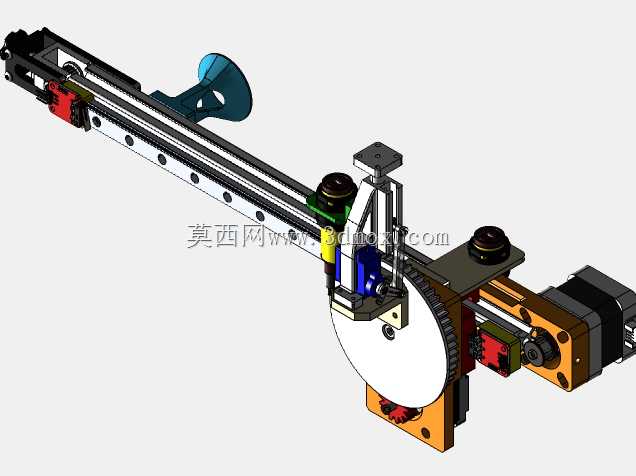

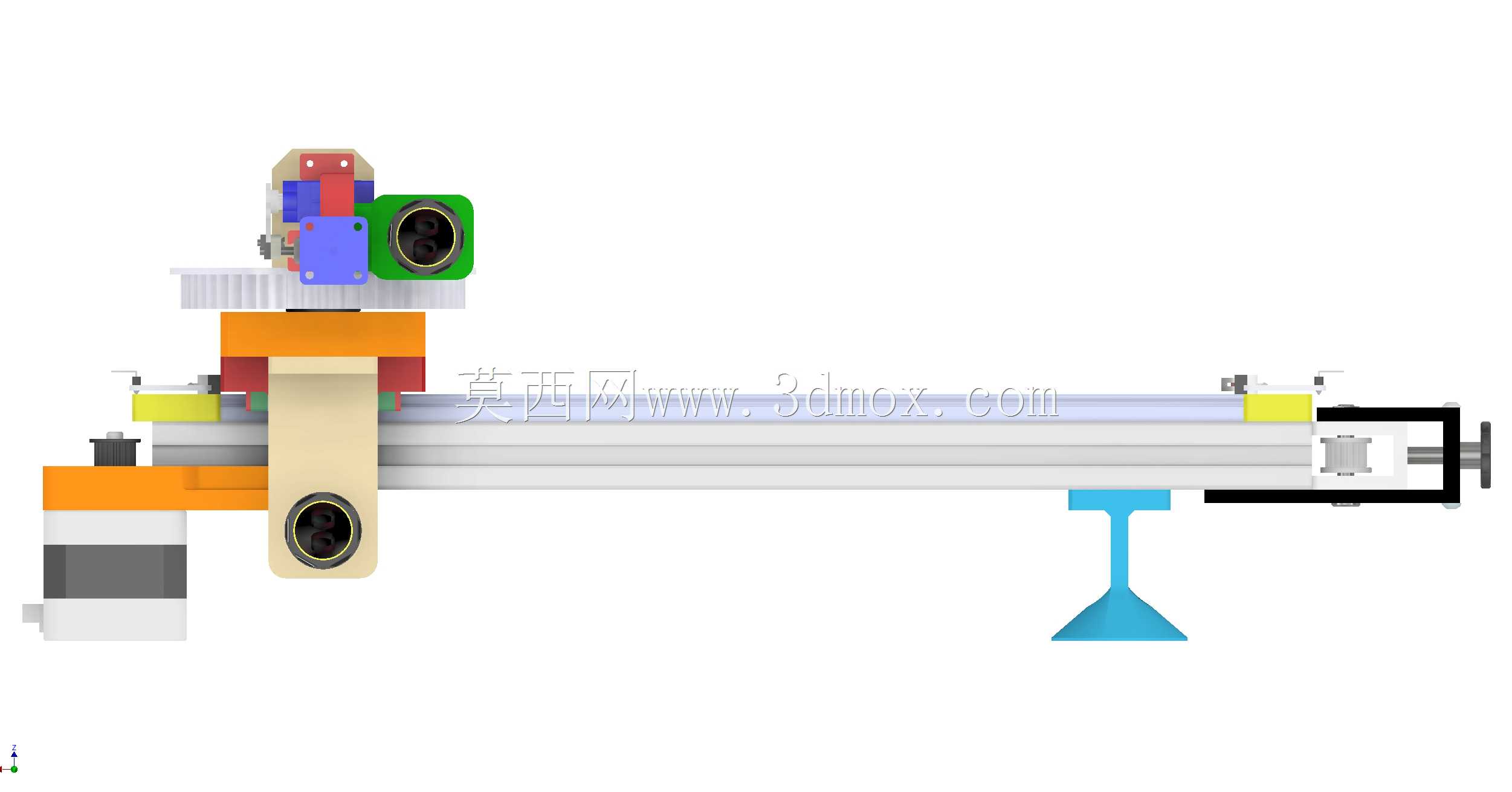

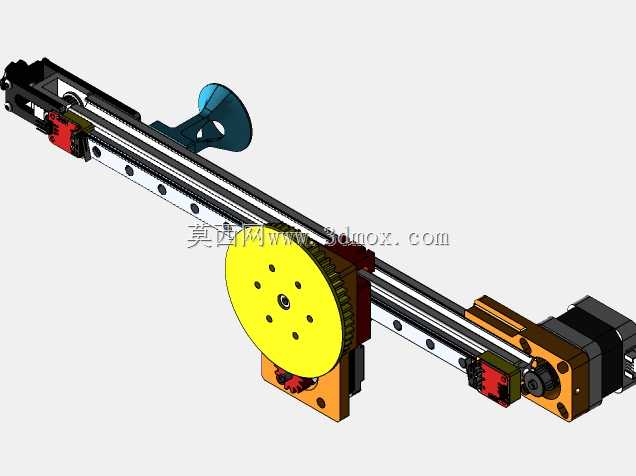

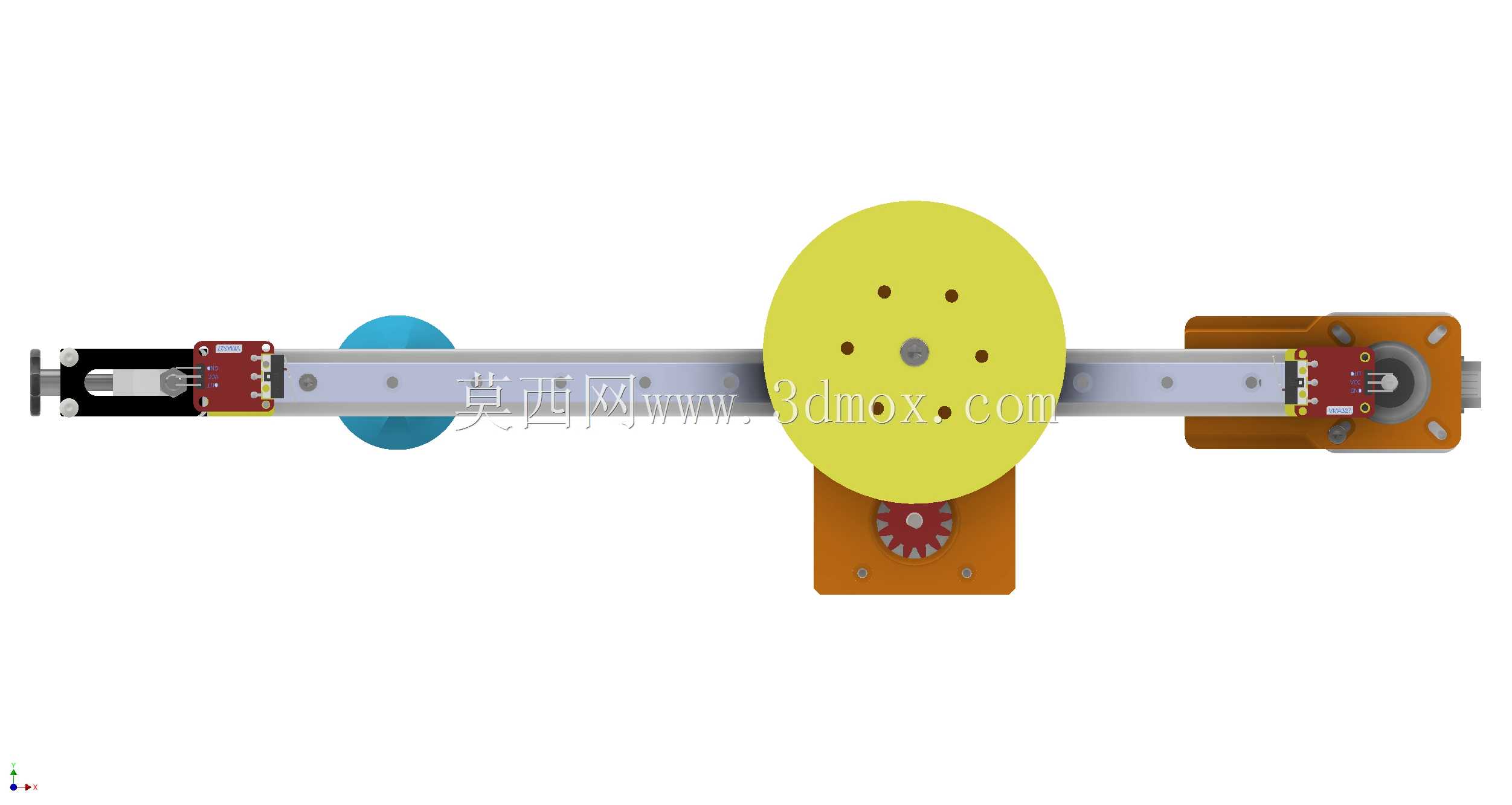

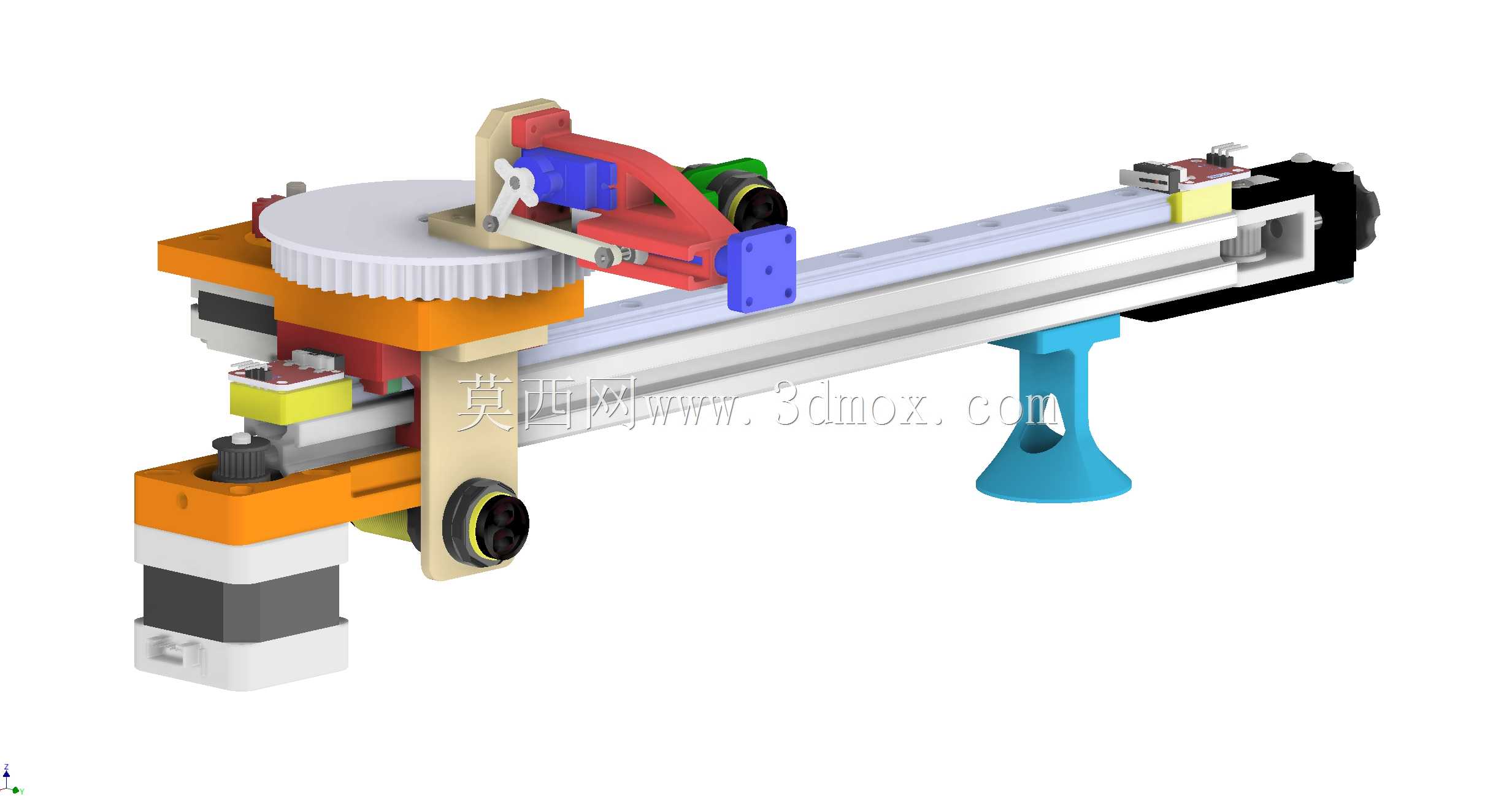

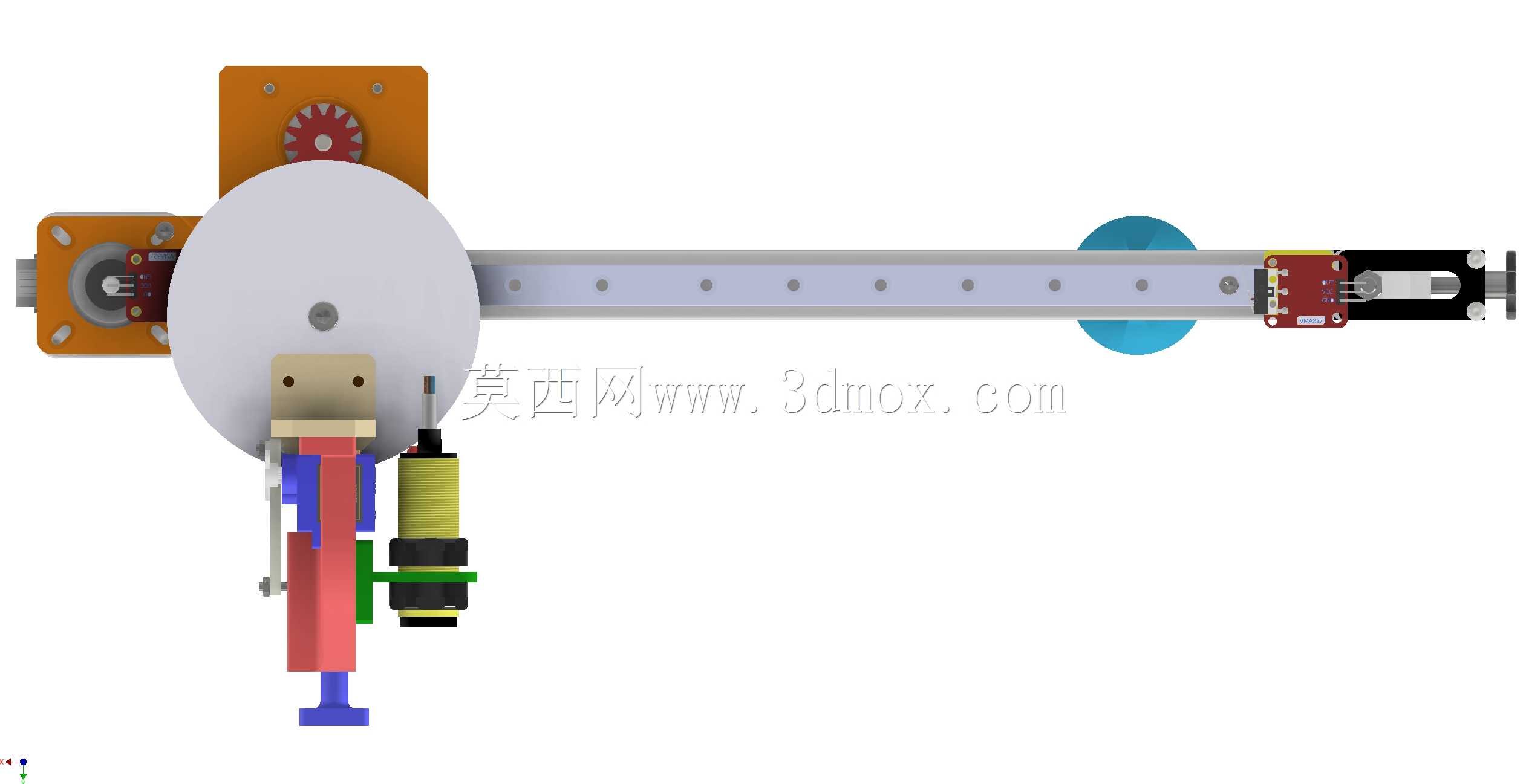

　　这款线性导向执行机构集成了360°旋转底座，在小型工件分拣、教学实验台搭建、轻工产线工位上下料场景中有着较高的适配性，尤其适合多尺寸工件的柔性化工位作业需求。整套机构的线性运动部分采用Vslot2020型材作为安装基体，搭配mg12h线性导轨承载滑台负载，滑台的传动采用gt2同步带结构，相比丝杆传动具备更低的运行噪音与更快的空程移动速度，同时同步带的张紧结构集成在滑台端部，无需额外拆解外罩即可完成张紧度调整，日常维护的操作门槛更低。旋转底座部分采用齿轮传动结构，底部驱动单元直连大直径回转齿轮，可实现整周360°的角度调整，齿轮侧预留了零点定位块安装位，可配合原点传感器完成旋转轴的回零校准，满足多工位角度切换的重复定位需求。

　　机构的末端执行器安装位采用标准孔位布局，可兼容夹爪、吸盘、点胶头等多种作业末端，适配不同工艺的快速换型需求。PCB控制板集成在滑台侧方的安装槽内，板载预留了柔性行程调整点位，可根据实际作业的行程范围快速调整软限位参数，同时在导轨的两个行程末端设置了机械式止动限位开关，当软限位失效或出现程序跑飞情况时，硬限位可直接触发急停信号切断动力输出，避免滑台超程撞击造成结构损坏。检测部分采用光学接近传感器，安装在滑台前端的可调支架上，支架预留了长条形调节孔，可根据工件的实际尺寸、检测距离调整传感器的伸出长度与安装角度，无需额外加工转接件即可适配不同规格工件的到位检测需求。整套机构的支撑脚采用单立柱T型支撑结构，

　　安装时仅需在工作台面预留对应螺栓孔位即可完成固定，横向安装边界可根据实际使用的导轨长度灵活调整，旋转底座的回转直径小于滑台总宽度，旋转过程中不会超出线性导轨的两侧安装边界，不会与周边相邻工位的设备产生运动干涉。整套机构的走线全部采用拖链内置布局，旋转部分的走线通过中心回转过孔排布，避免运动过程中出现线缆缠绕、拉扯磨损的问题，适合长时间连续运行的工位使用，同时模块化的结构设计也方便教学场景下的拆解演示，帮助学习者直观理解线性传动、回转传动、传感器检测、限位保护的整套机电一体化工作逻辑。
