带I2C接口的2004液晶显示模块结构设计

　　在嵌入式控制、小型自动化设备的人机交互环节，带I2C接口的2004液晶显示模块是应用极广的交互载体，不同于并行接口的同规格液晶屏，这款集成I2C转接板的模块能大幅压缩主控板的IO占用，仅需两根通信线即可完成显示数据传输，在IO资源紧张的单片机控制场景、小型设备状态显示工位、教学实验平台搭建中都有极高的出镜率。

　　从实际使用场景来看，这类模块常被安装在小型工控装置的操作面板上，用来展示设备运行参数、计数数值、故障代码、操作提示等四行字符信息，20字符每行的显示规格刚好覆盖多数小型设备的信息展示需求，不会出现显示区域冗余导致的面板空间浪费，也不会因显示区域不足无法完整呈现必要信息。I2C接口的集成，解决了传统并行2004屏需要占用6到8个IO口的痛点，对于引脚资源有限的8位单片机、小型PLC扩展板来说，能省出大量IO资源留给传感器、执行器的接线，在多模块堆叠的控制装置里，这个优势会被进一步放大，甚至可以在同一条I2C总线上挂载多个同类型显示模块，通过地址区分实现不同工位的信息独立显示。

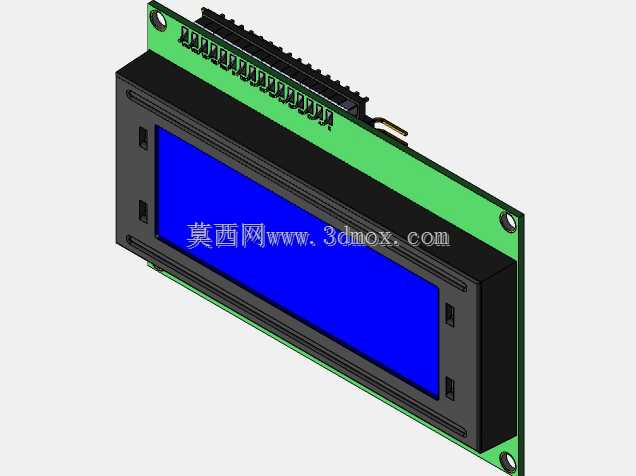

　　设计这款模块的三维结构时，首先要兼顾液晶屏本体与转接板的叠层安装关系，转接板布置在液晶屏的背部上方区域，避开液晶屏的金属屏蔽罩凸起位置，排针接口从转接板上沿引出，方向与屏体平面垂直，既方便杜邦线或者排线直插接线，也不会超出屏体的左右安装边界，不会给面板开孔带来额外的尺寸干涉问题。屏体正面的黑色塑料边框做了微小的倒角处理，对应面板开孔时的安装导向，装配时可以顺利嵌入开好的矩形安装孔，边框上预留的四个安装孔位分布在屏体四角，孔位间距匹配行业通用的2004屏安装尺寸，不需要额外改孔就能直接替换传统并行接口的同规格屏，做到硬件结构上的兼容互换。

　　外形尺寸方面，整个模块的长宽高边界严格控制在常规2004屏的安装适配范围内，屏体主体的长宽尺寸与通用款保持一致，背部叠加转接板后的总厚度控制在合理区间，不会因为增加了I2C转接电路就导致背部突出过多，适配常规厚度的设备面板安装空间，不会和面板后方的主控板、接线端子产生空间干涉。蓝色背光的屏体部分与黑色边框的配合公差控制在0.1mm以内，避免装配后出现屏体歪斜、边框漏缝的问题，屏幕表面的偏光片与边框表面齐平，不会出现凸起易刮花或者凹陷积灰的情况。

　　从结构细节来看，转接板与液晶屏之间的连接采用排针焊接固定，既保证电气连接的可靠性，也在结构上形成两层板之间的支撑，不需要额外增加塑料支撑柱就能保证两层板之间的间距稳定，避免运输或者使用过程中出现板件晃动导致的引脚脱焊。背部的对比度调节电位器布置在转接板的侧方，安装到面板之后依然可以通过细小的螺丝刀从侧面伸入调节屏幕对比度，不需要拆开设备面板就能完成显示效果的调试，大幅降低现场调试的工作量。背光的供电引脚与I2C通信引脚整合在同一条排针上，接线时只需要一次插接就能完成电源与通信线路的连接，减少接线错误的概率。

　　在安装边界的考量上，模块嵌入面板后，背部需要预留的接线空间高度刚好覆盖常规杜邦线插头的长度，不会因为插头突出导致后盖无法闭合，屏体正面突出面板的高度控制在2mm以内，既不会因为突出过多容易被磕碰损坏，也不会因为凹陷在面板内导致侧面观察屏幕时出现视角遮挡。四角的安装孔采用通孔设计，适配M2或者M2.5的自攻螺丝固定，安装时不需要额外镶嵌铜螺母，直接从背部锁螺丝就能将模块牢牢固定在面板上，对于小批量设备组装来说，能减少不少装配工序的耗时。

　　实际选型使用时，这款模块的结构设计完全匹配现有多数小型设备的显示安装位，替换原有并行屏时不需要修改面板开孔尺寸，也不需要重新调整内部的安装空间，只需要修改主控程序的显示驱动部分即可完成升级，对于设备迭代来说成本极低。在三维建模过程中，所有的安装孔位、排针位置、外形凸台都按照实物尺寸1:1还原，做设备整体装配时可以直接导入模型进行干涉检查，提前发现面板开孔尺寸不对、安装空间不足、接线位置与其他部件冲突等问题，避免实际加工组装时才发现结构问题导致的零件返工。
