隐身布局忠诚僚机MQ-28A无人机结构设计

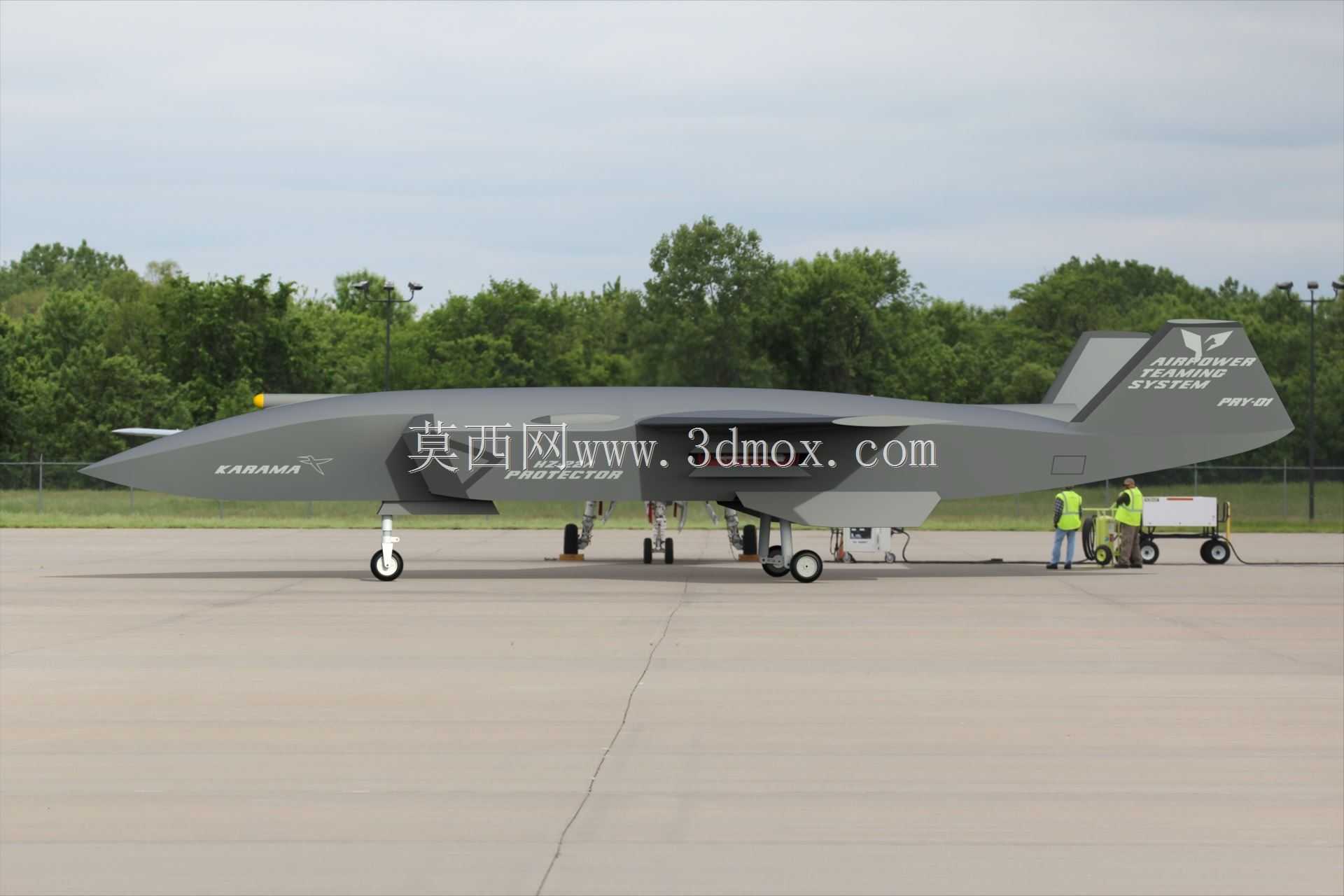

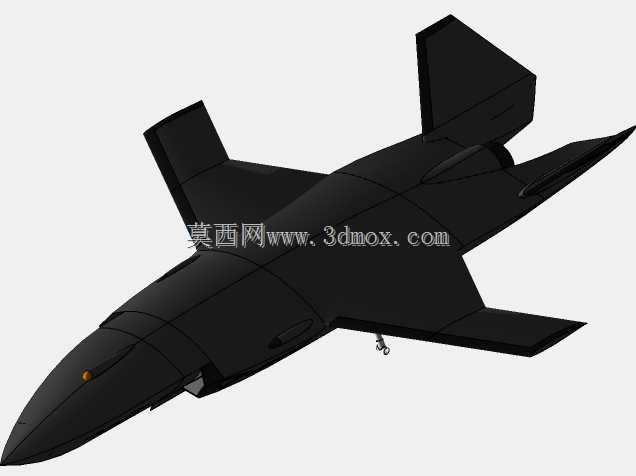

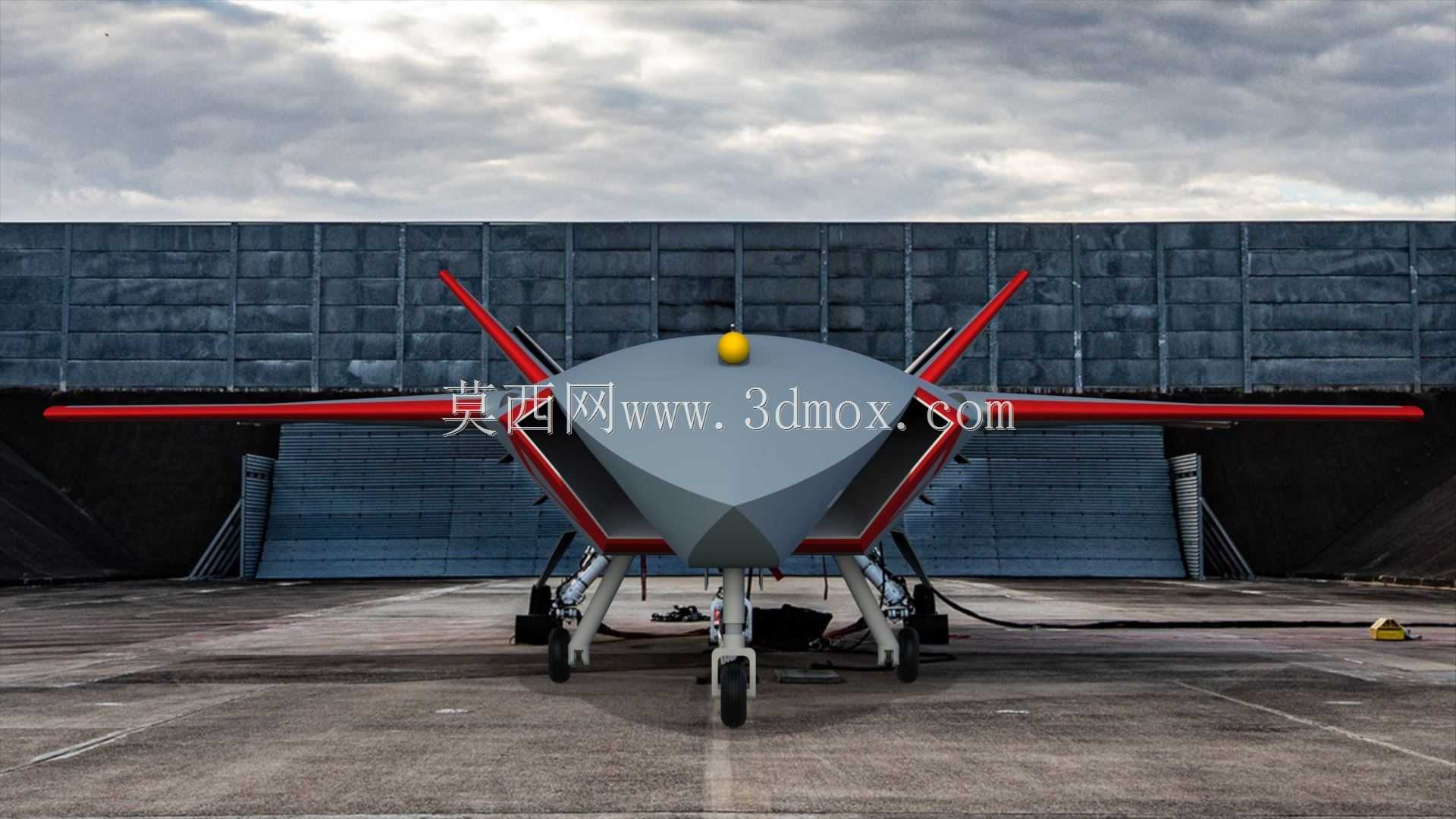

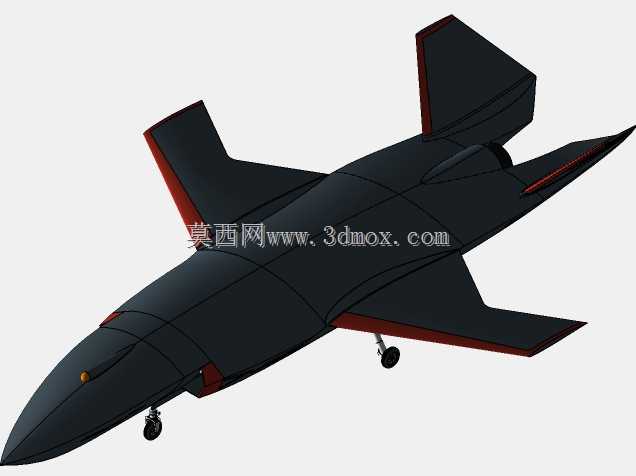

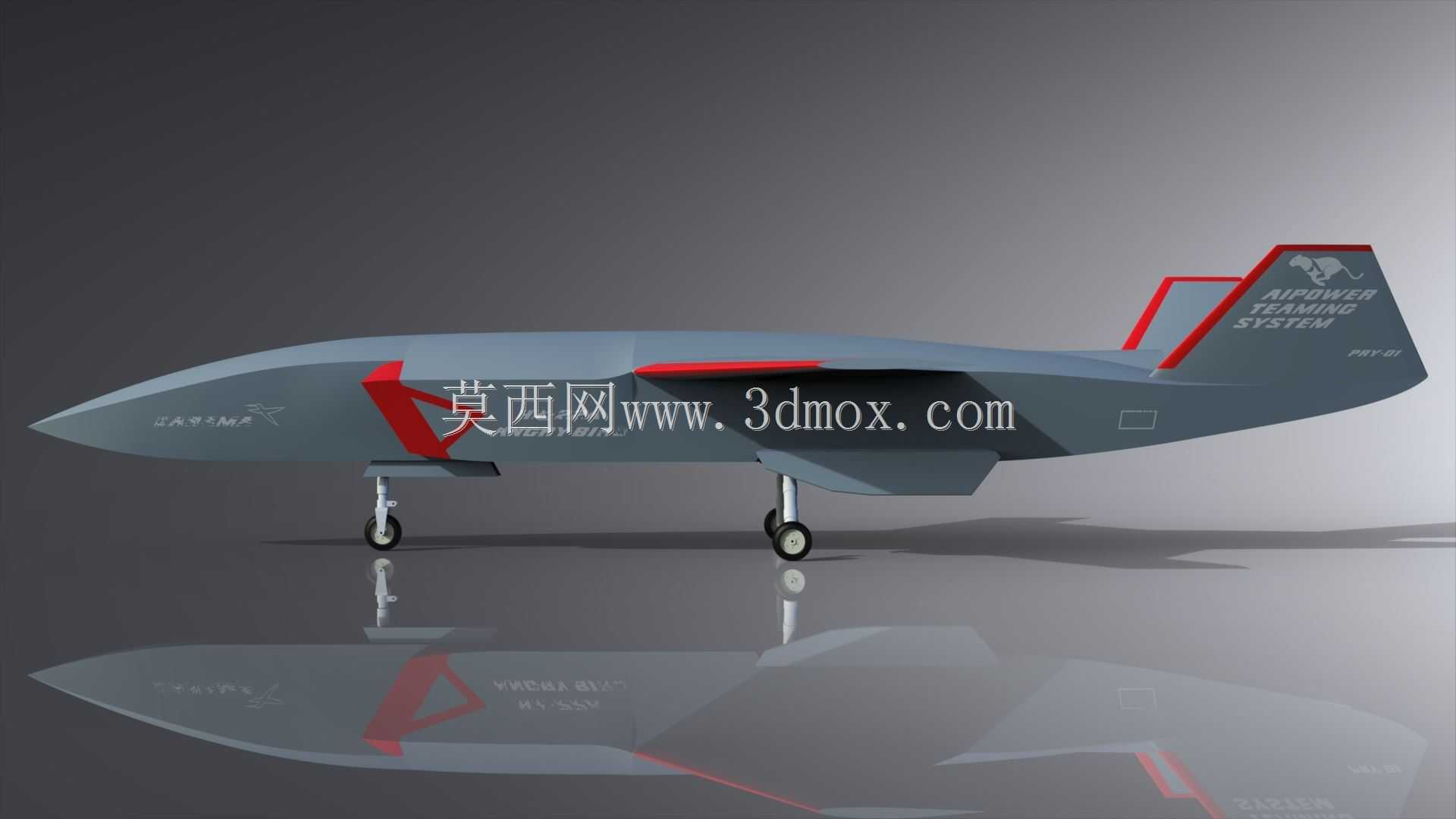

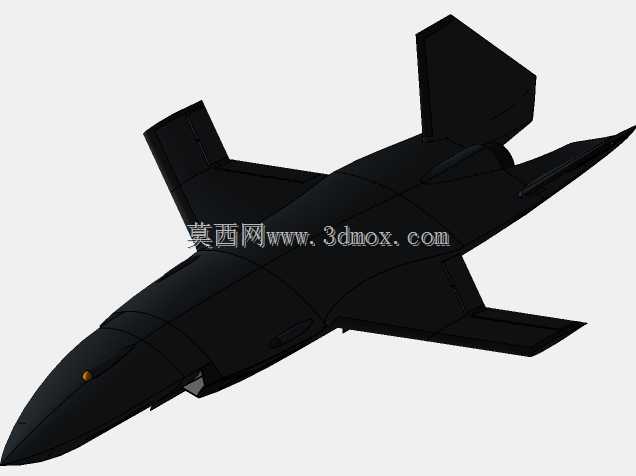

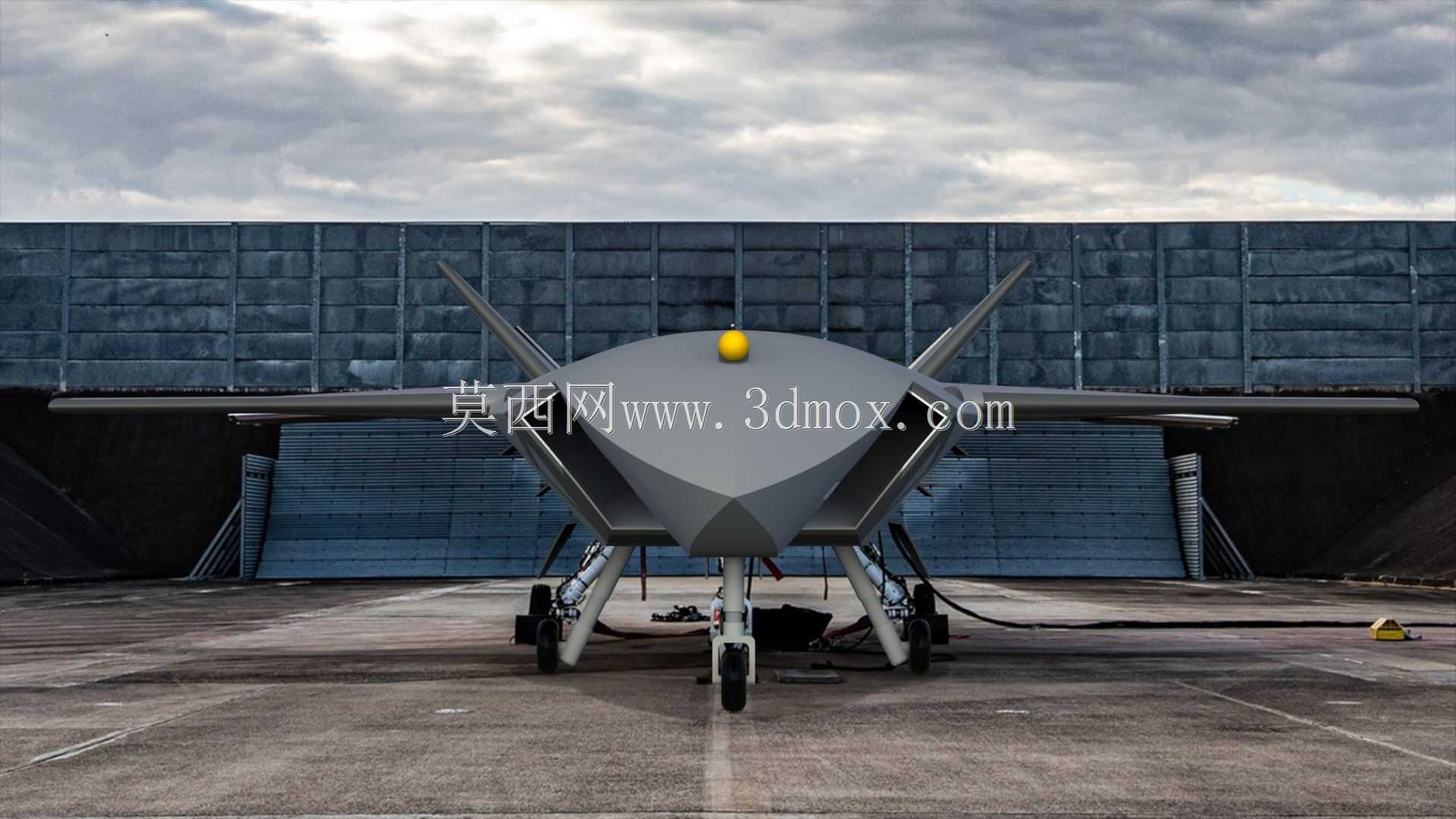

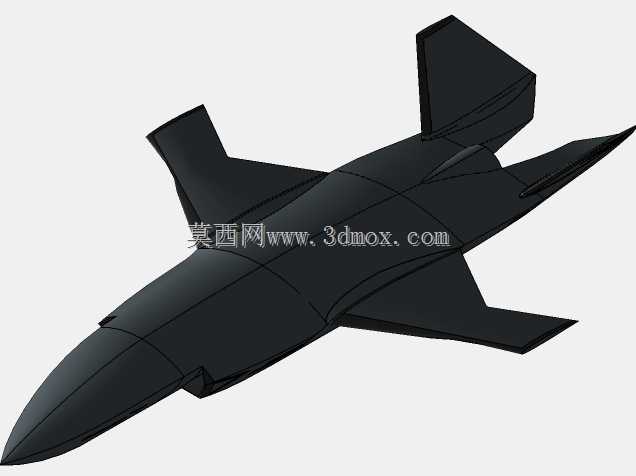

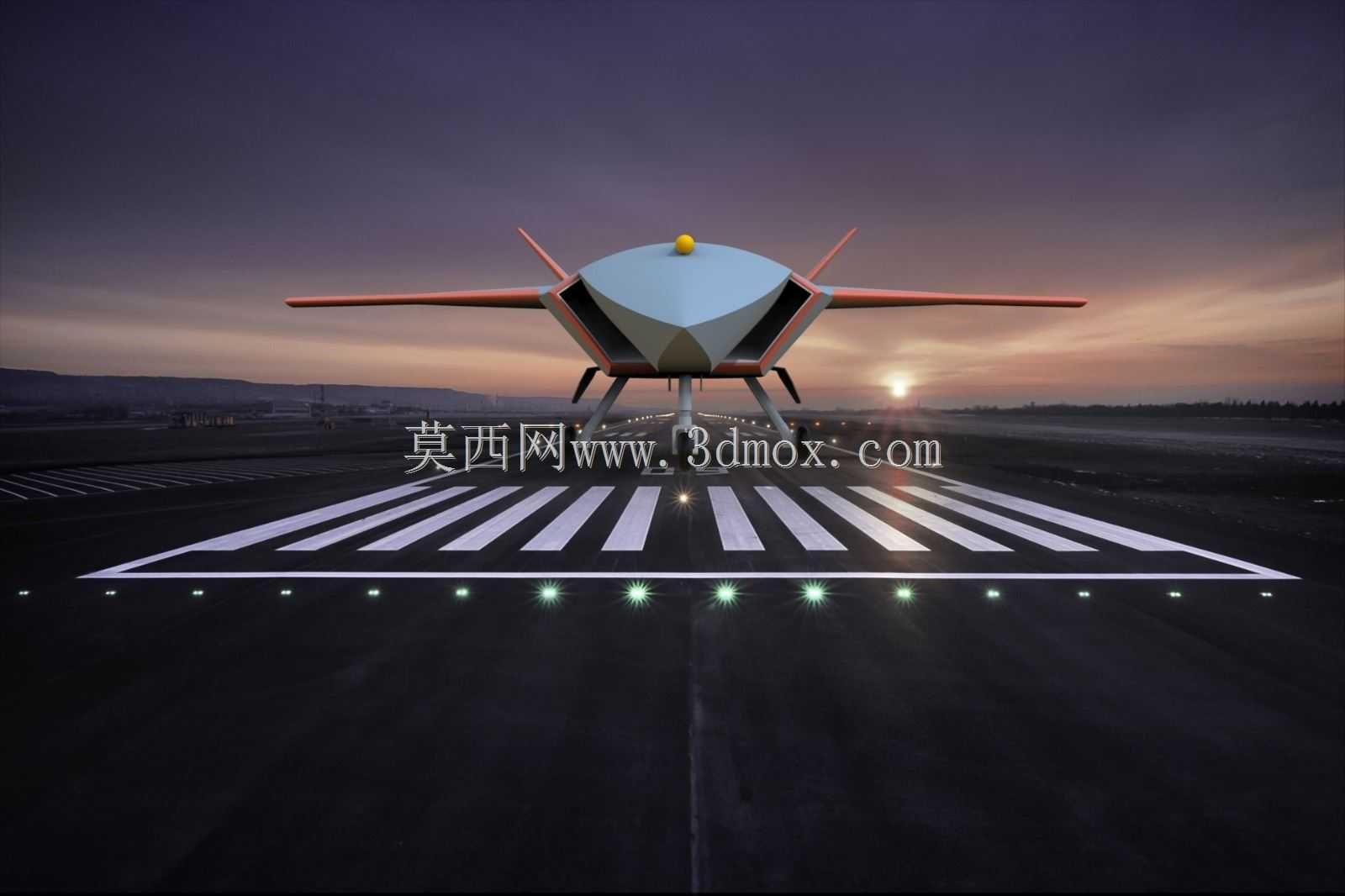

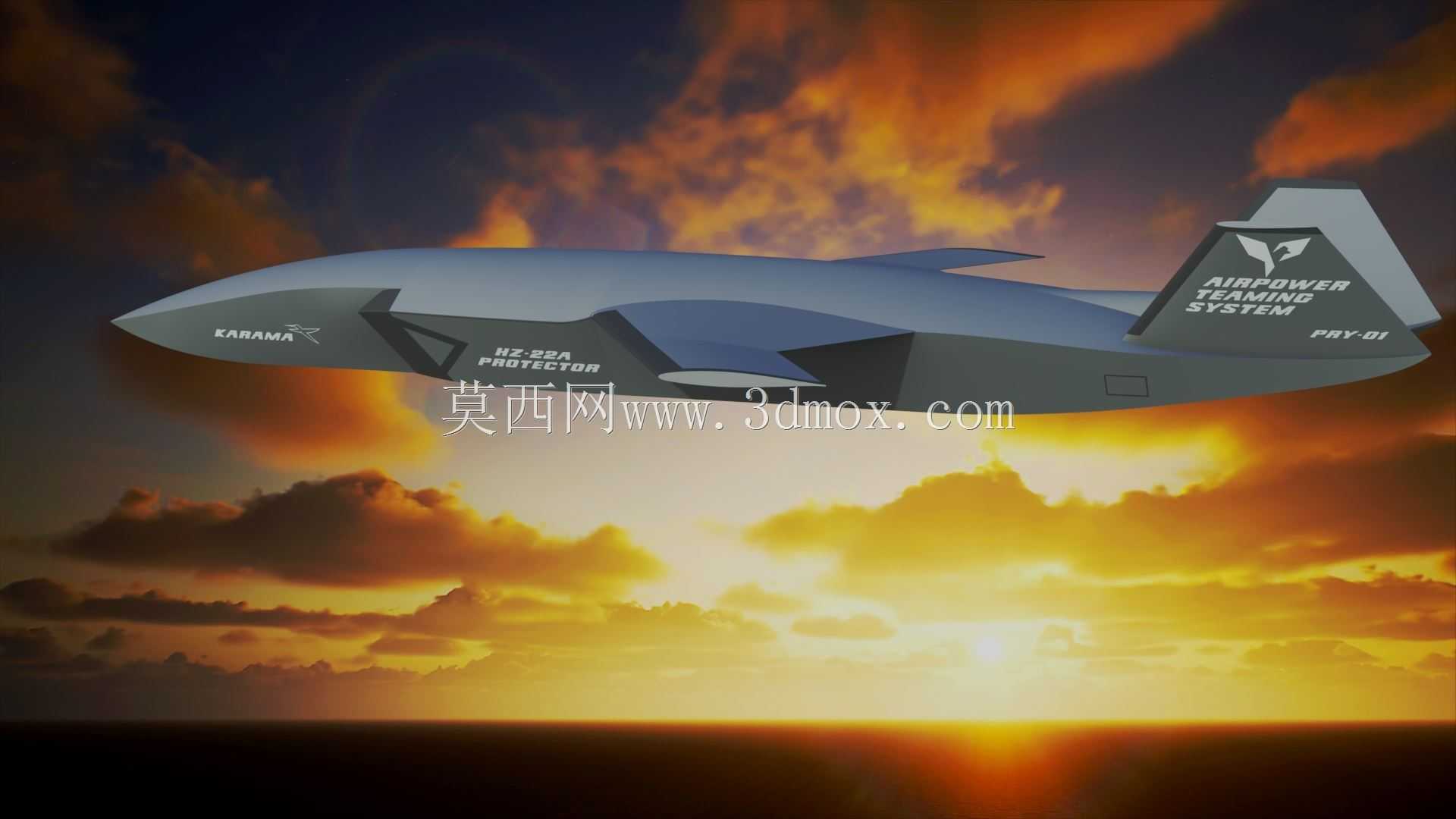

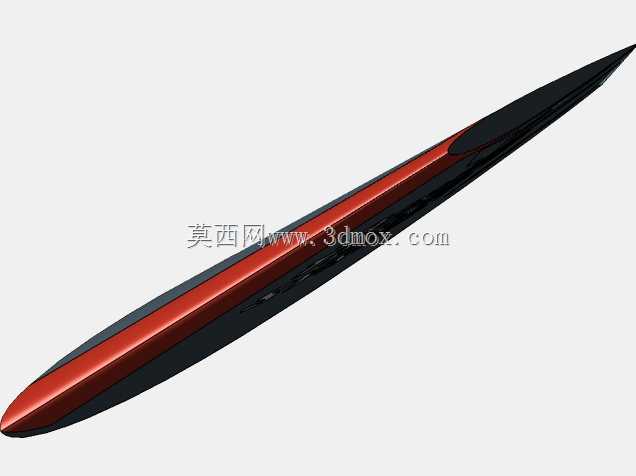

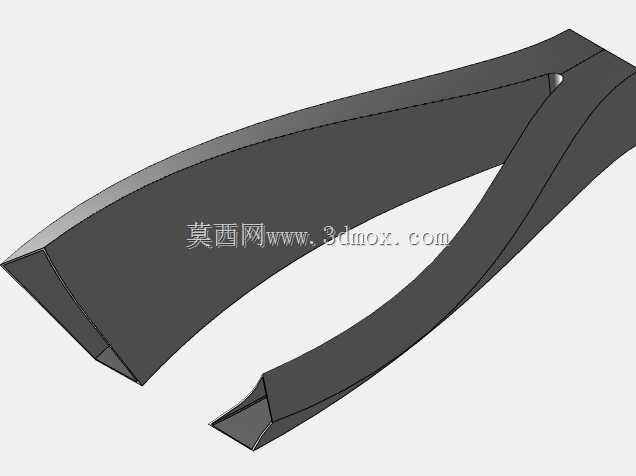

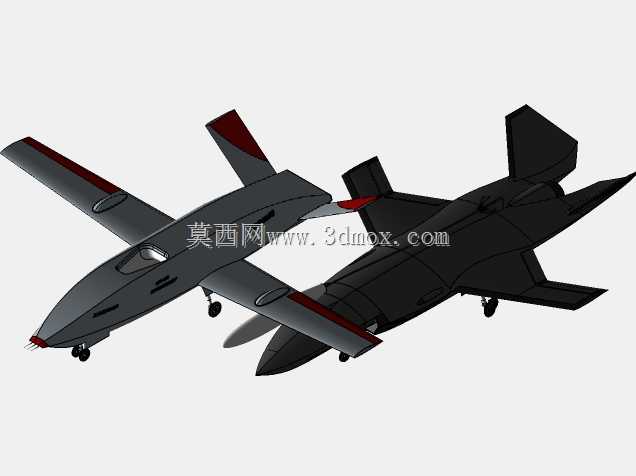

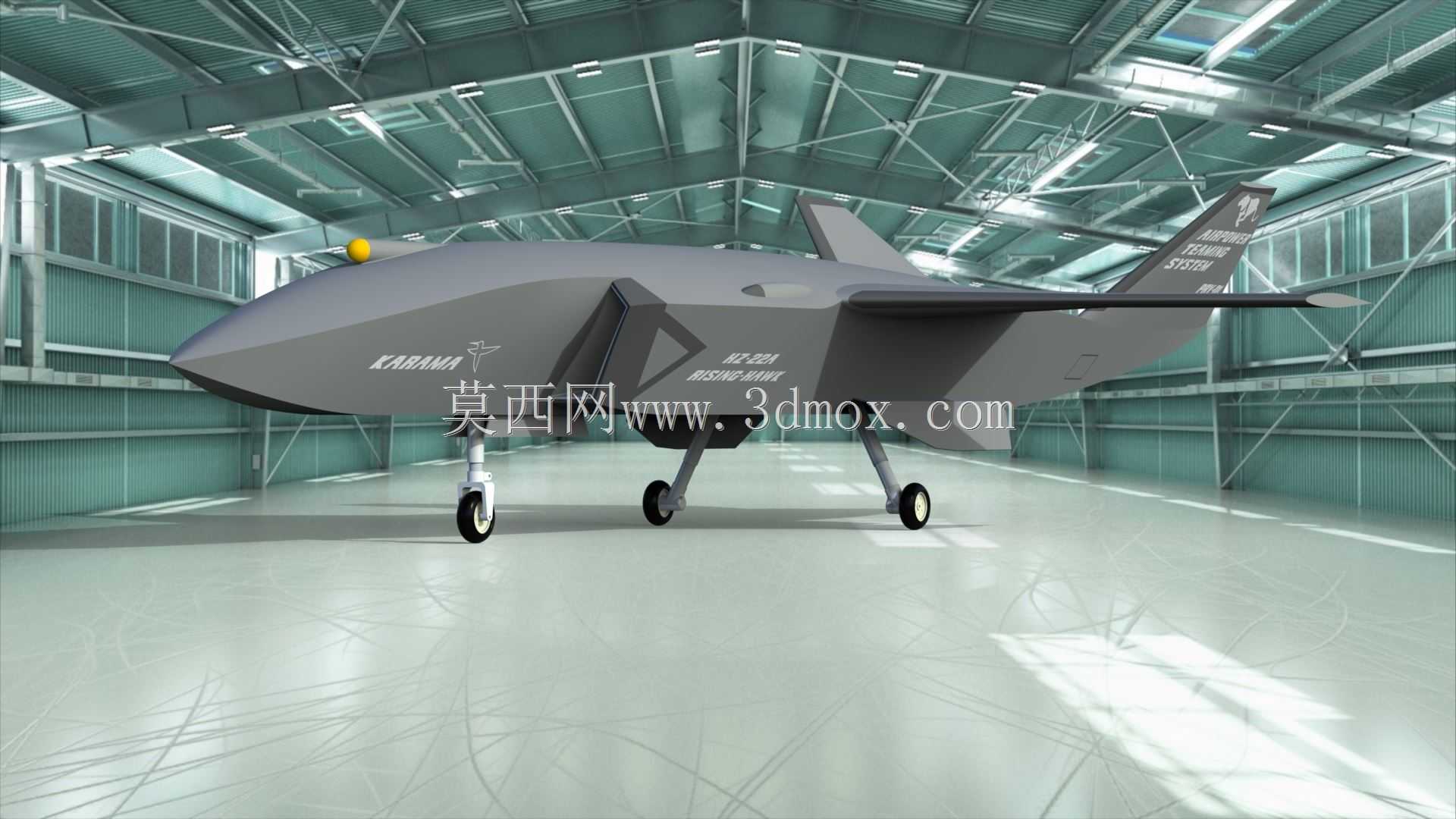

　　这款隐身飞翼布局的忠诚僚机结构方案，核心定位是配合有人作战飞机执行协同空中任务，可承担前沿态势感知、高危空域突防、目标诱骗、伴随护航等典型作战场景下的任务需求，无需搭载飞行员的设计特性，让其可以进入高威胁防空区域执行任务，避免有人机暴露在防空火力打击范围内，同时可以通过多机组网的方式，拓展有人长机的态势感知范围，提升编队整体的作战响应效率。从气动布局设计来看，整机采用无尾翼身融合的隐身修形方案，机头棱边做了连续的折线修型，将正面入射的雷达波散射到非威胁方向，进气道布置在机身背部，避免地面雷达和前方照射雷达直接照射到发动机压气机叶片，进一步降低正面雷达反射截面积，机翼采用大后掠角小展弦比设计，

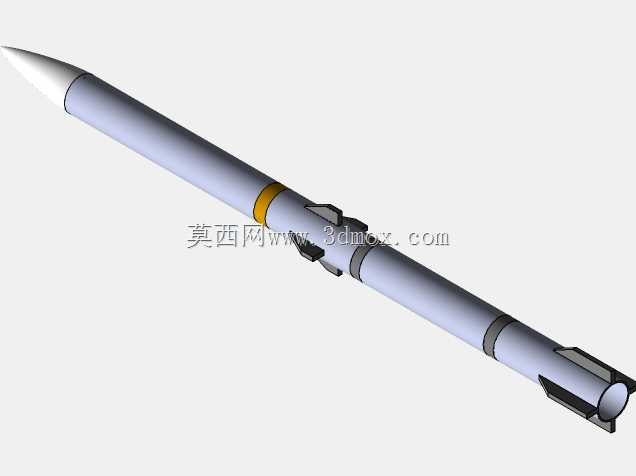

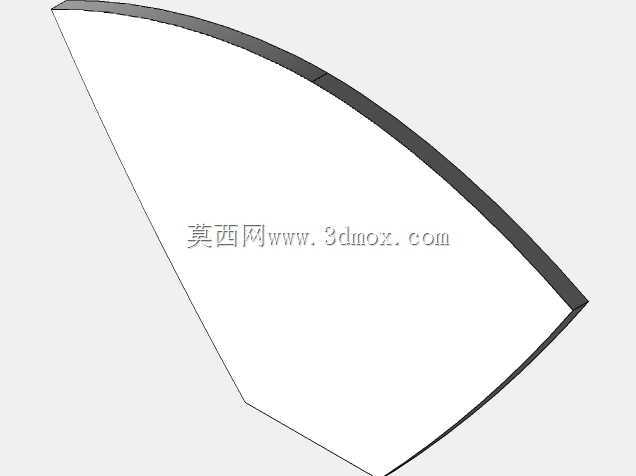

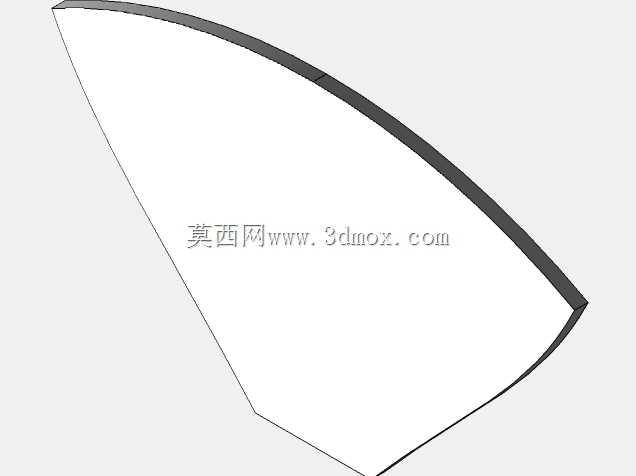

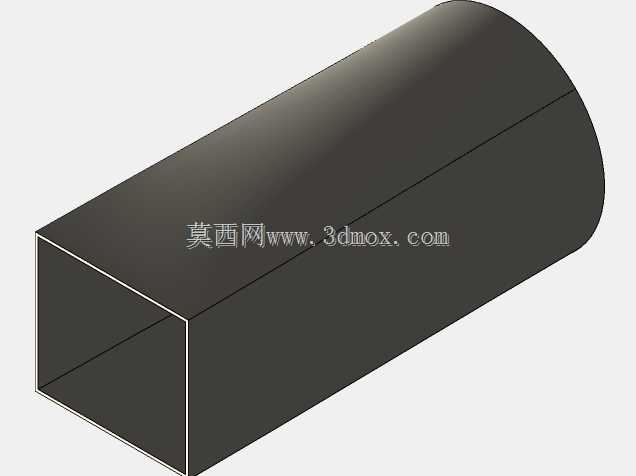

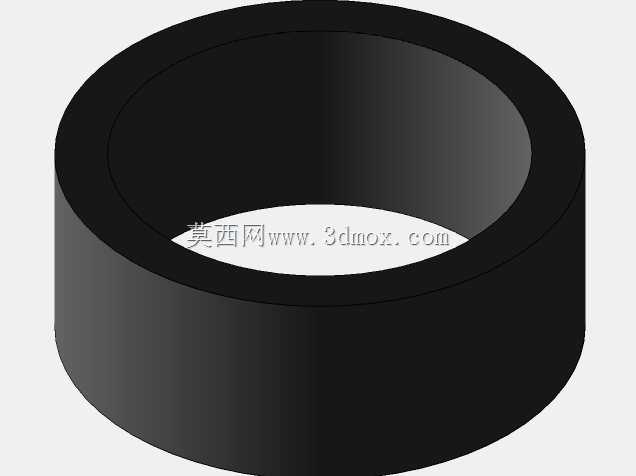

　　兼顾高速飞行的减阻需求和低速起降阶段的升力特性，整机没有外露的武器挂架和传感器凸起，所有任务载荷都采用内埋式布置，保证整机的连续隐身曲面完整性。尺寸参数上，整机长度控制在1093mm，翼展720mm，这个尺寸边界既可以满足缩比验证机的3D打印制造需求，也可以适配70mm口径涵道动力系统的安装空间，动力单元选用2300kv的外转子无刷电机，搭配70A电子调速器和4S锂聚合物动力电池，动力输出可以满足涵道推力需求，支撑整机完成滑跑起飞、巡航飞行、机动动作等飞行科目，机翼翼型选用NACA64108低速翼型，该翼型在低亚音速飞行状态下具备较高的升阻比，同时失速迎角范围较宽，能够提升缩比验证机的飞行操控稳定性，降低起降阶段的失速风险。

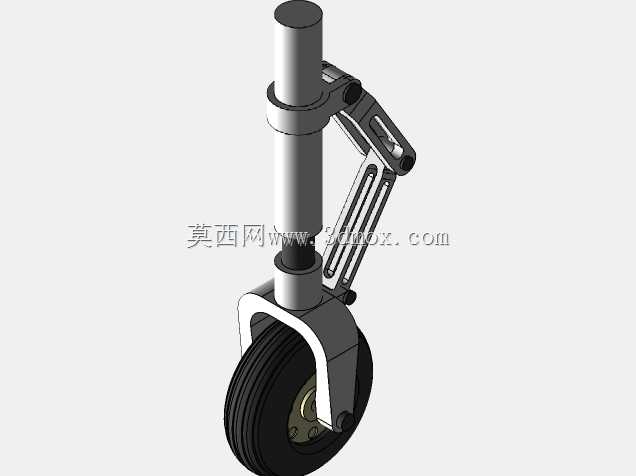

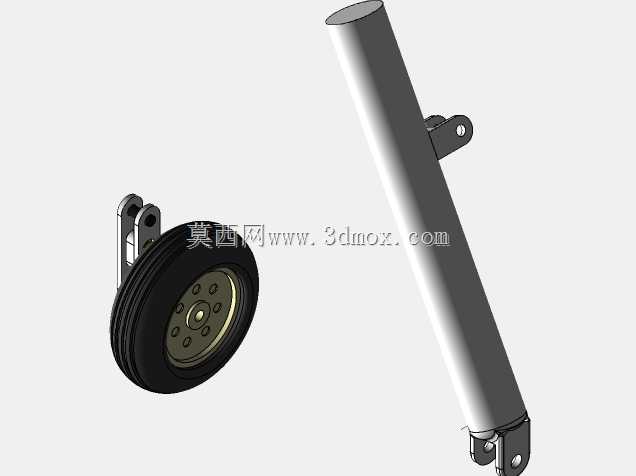

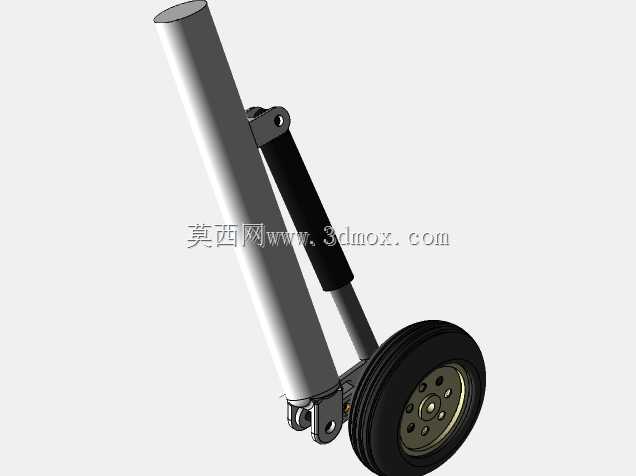

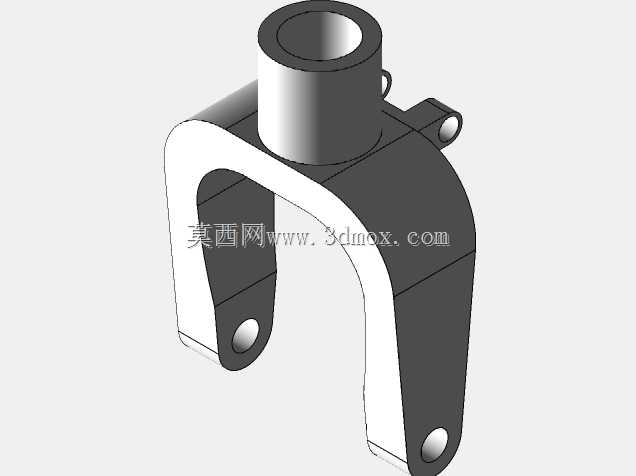

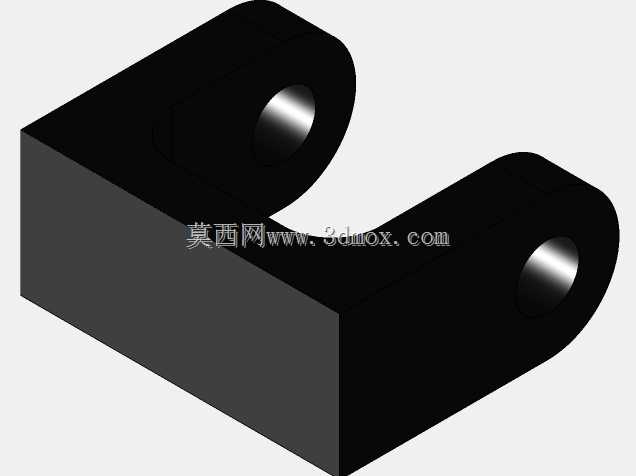

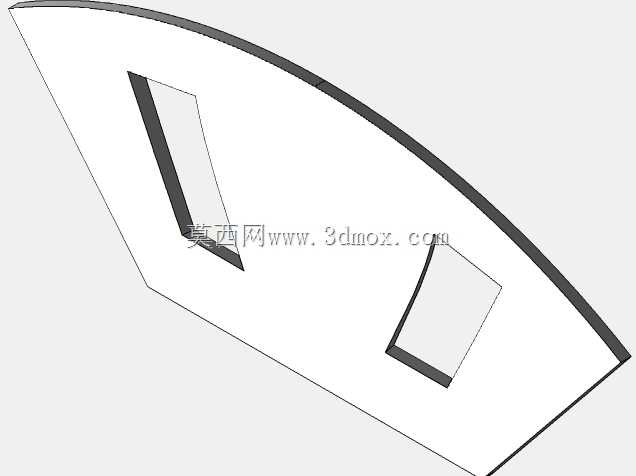

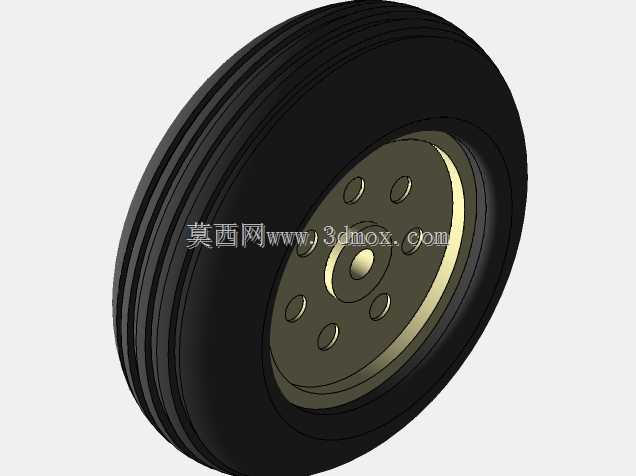

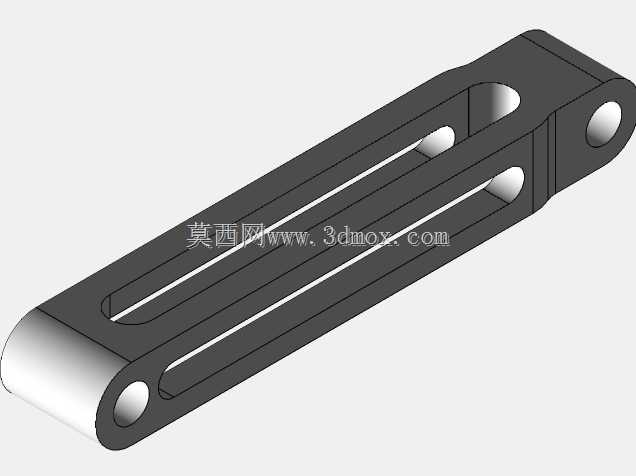

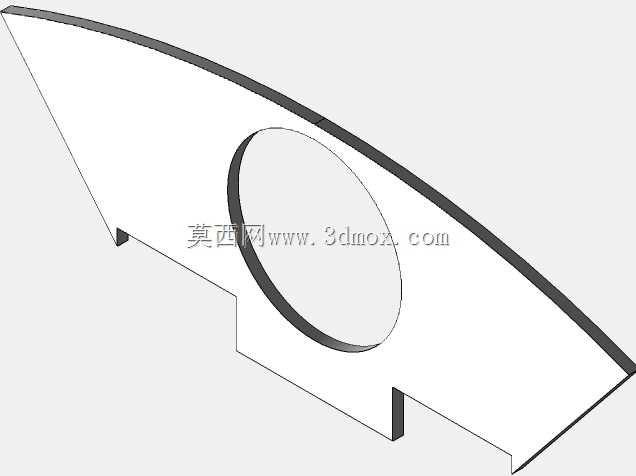

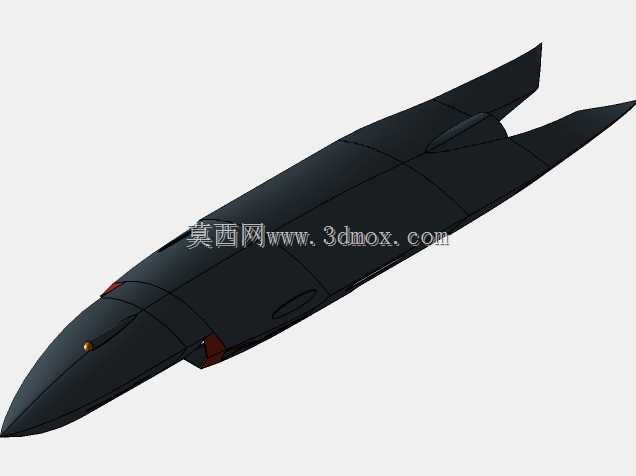

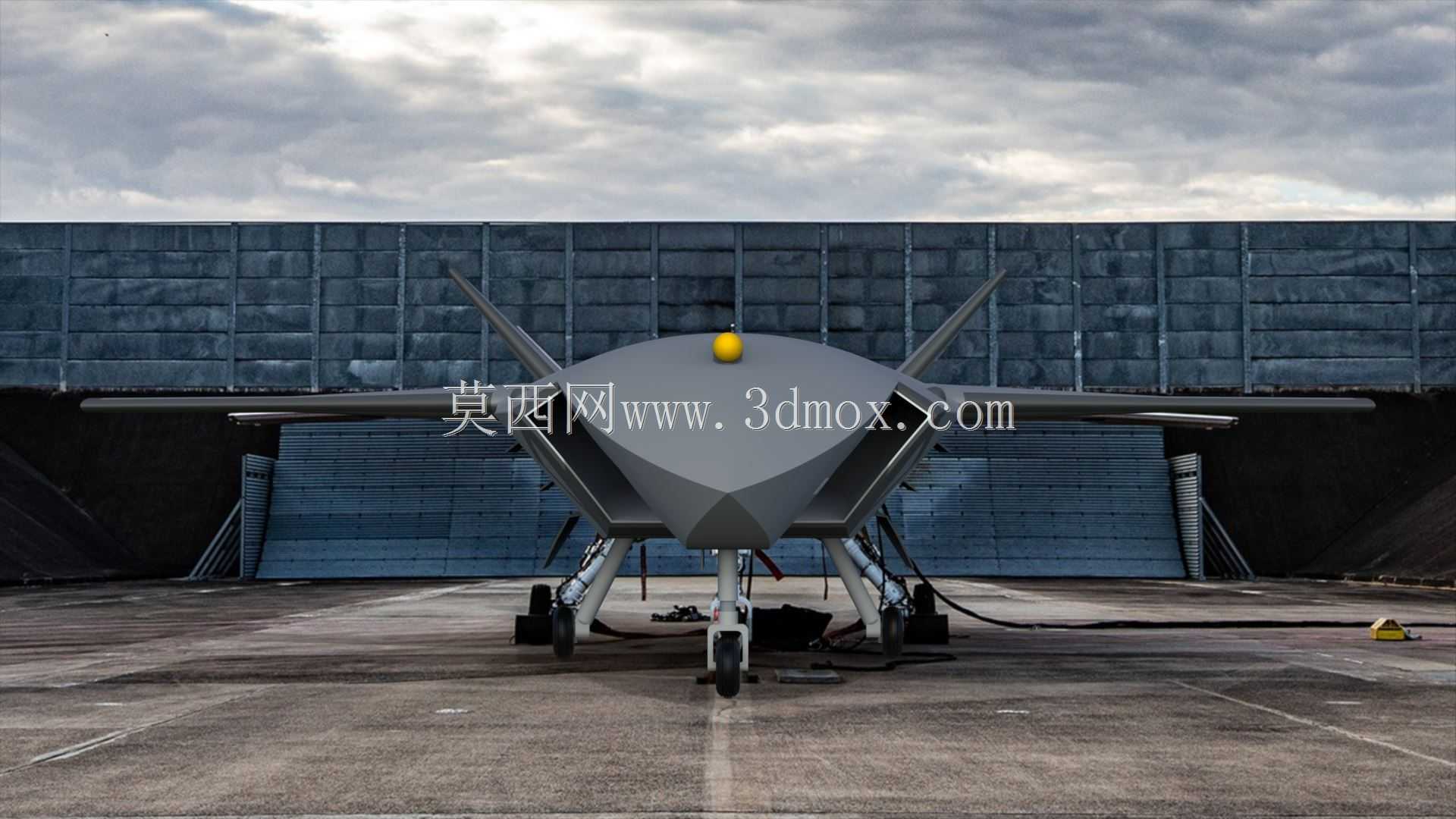

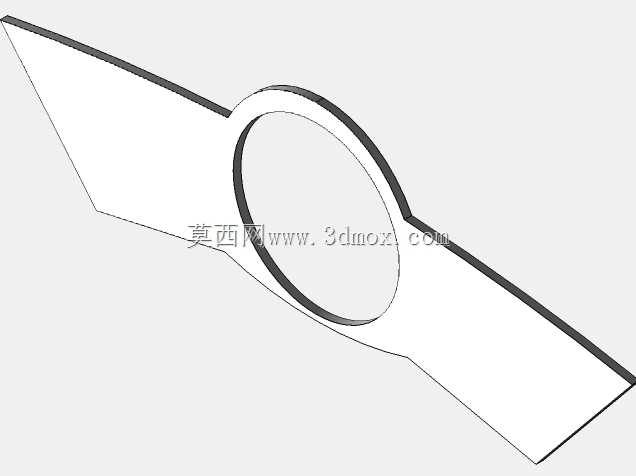

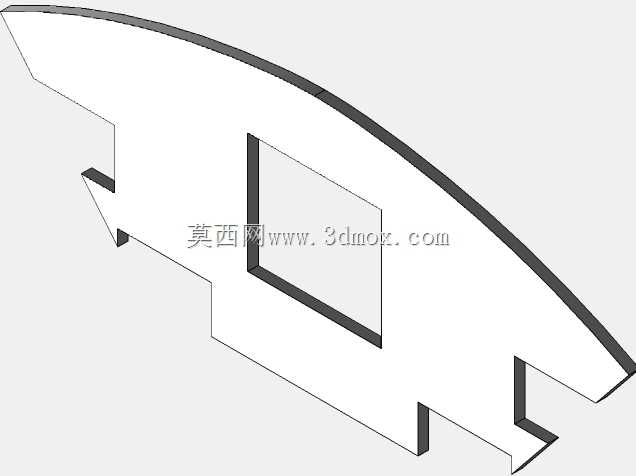

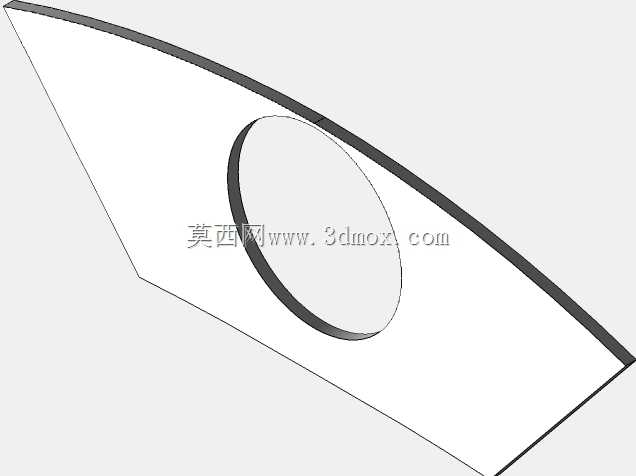

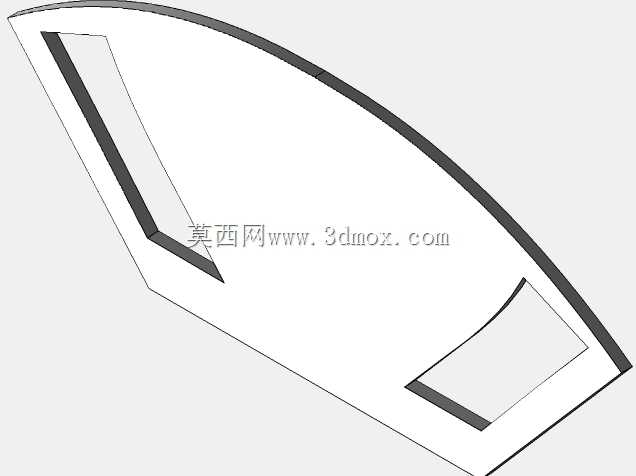

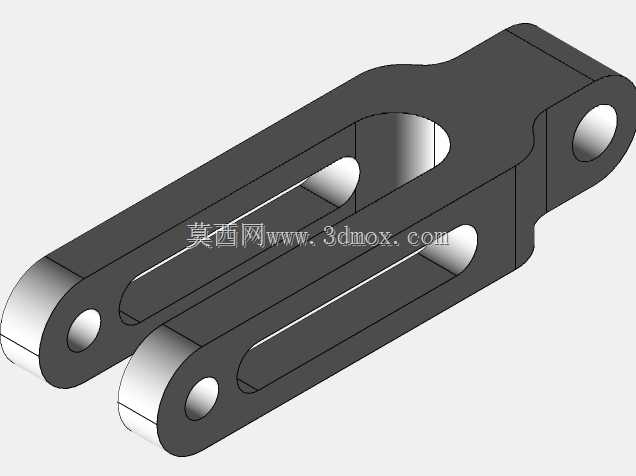

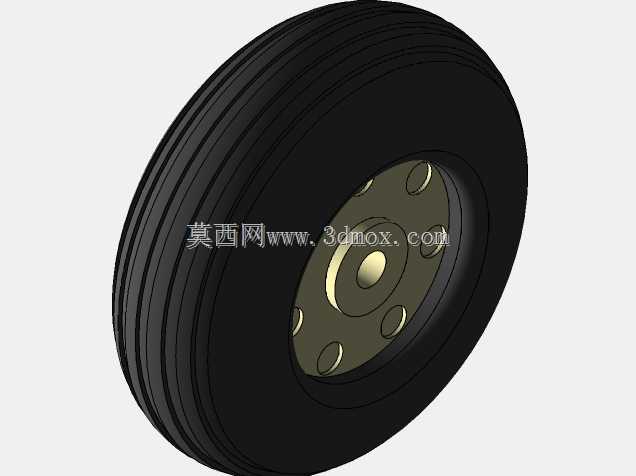

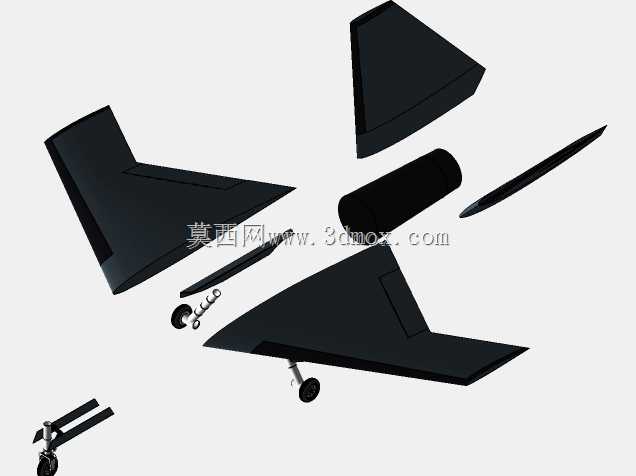

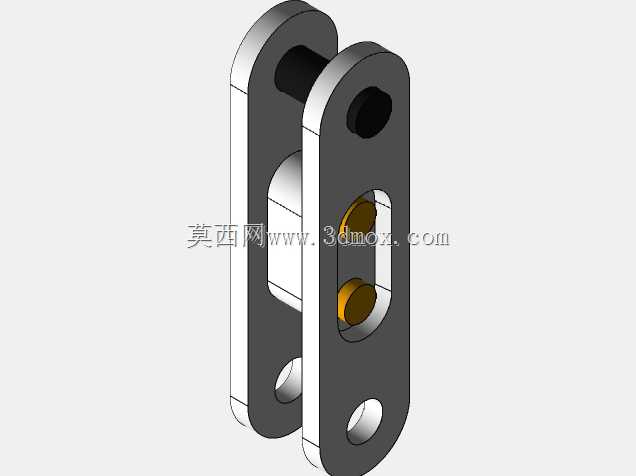

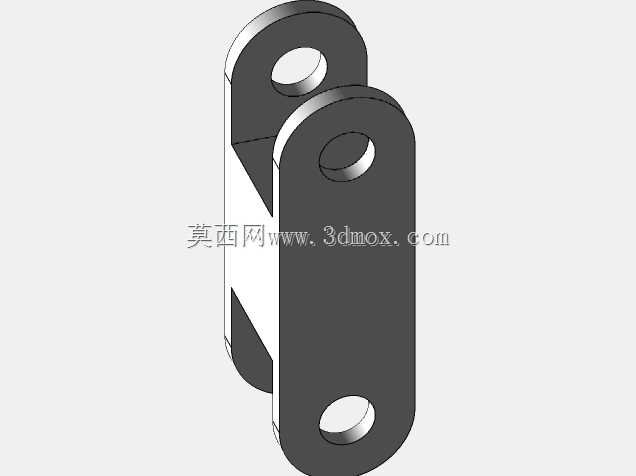

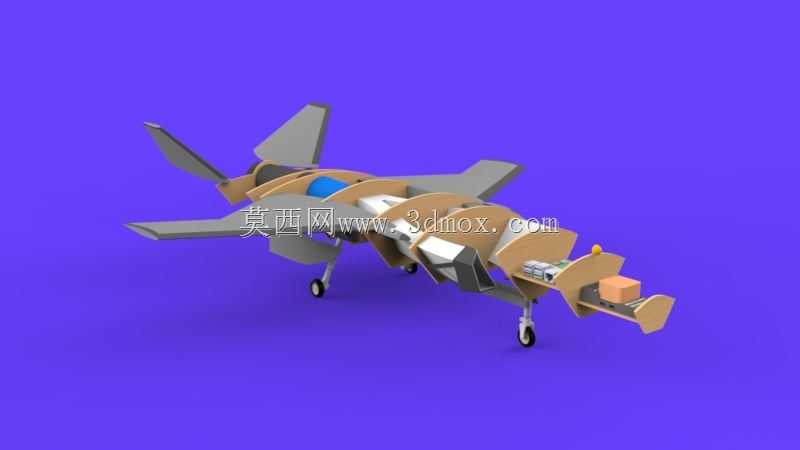

　　起落架采用前三点式布局，前起落架布置在机头下方重心靠前位置，主起落架布置在机身重心后方两侧，保证滑跑阶段的方向稳定性，起落架支柱做了简化的减震结构设计，能够承受滑跑阶段的路面冲击载荷，同时起落架舱在起飞后可以完全闭合，保持机身底部的曲面连续性，避免破坏隐身外形。结构设计阶段充分考虑了3D打印制造的工艺特性，所有机身分段都做了壁厚优化，将打印壁厚控制在1.2-1.5mm区间，既保证结构强度满足飞行载荷要求，又尽可能降低整机结构重量，提升有效载荷占比；机身内部预留了标准化的设备安装舱位，可以根据任务需求更换不同的任务模块，比如图像采集模块、信号模拟模块、小型任务载荷挂载接口等，不同模块的安装接口做了统一的快拆设计，

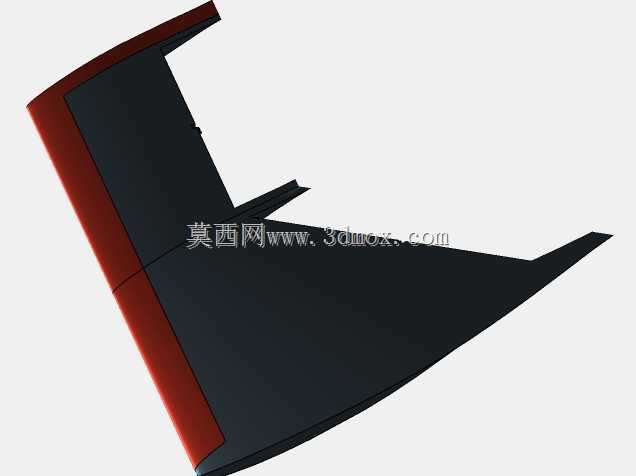

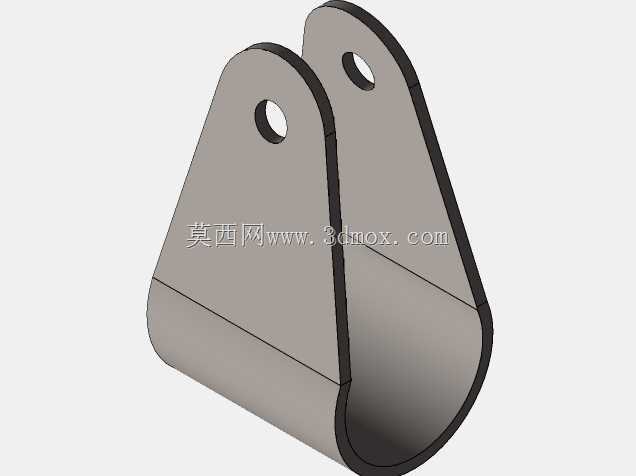

　　无需对机身主体结构进行修改即可完成模块更换，提升平台的任务拓展性。气动设计阶段针对翼身融合区域做了连续的曲面过渡，避免出现直角或者锐角的结构凸起，减少飞行过程中的气流分离，降低飞行阻力，同时在机翼后缘设置了一体化的升降副翼操纵面，通过舵机驱动完成滚转和俯仰姿态的控制，无垂尾的布局设计通过副翼的差动操作来实现航向控制，减少了垂尾带来的雷达反射源和气动阻力。整机的重心位置经过反复配平计算，控制在机翼平均气动弦长的30%位置，这个重心区间既可以保证飞行过程中的纵向静稳定性，又不会因为静稳定度过高导致机动响应迟钝，适配涵道动力的推力线也做了精准校准，推力线与机身轴线保持平行，同时略低于整机重心位置，避免大油门状态下出现不必要的抬头力矩，影响飞行操控手感。在结构强度校核上，针对机翼根部、起落架安装座、电机安装座这几个应力集中的位置，做了局部的加厚和筋位加强，避免飞行过程中出现结构断裂或者变形，所有的连接位置都设计了定位止口，保证组装过程中的对位精度，减少装配误差带来的气动不对称问题，机身各段的连接采用卡扣加少量紧固件的方式，既保证连接强度，又方便后期对内部设备进行调试和更换。
