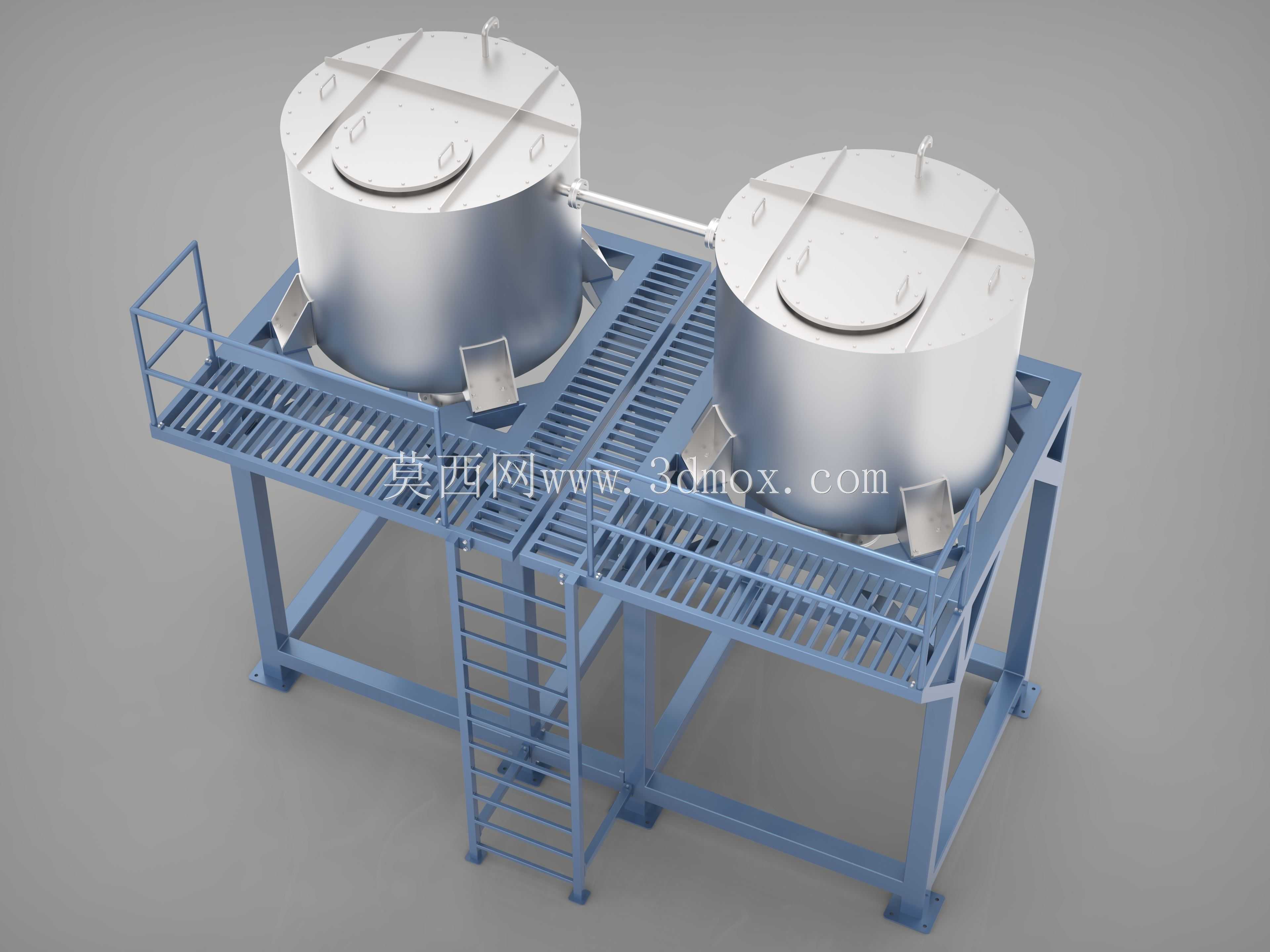

食品制造业双罐废油储放平台结构

　　这套储油设施主要面向食品加工生产车间的废弃食用油脂暂存环节设计，适配油炸类食品、烘焙食品、油料预处理等产线的日常废油收集存储需求，单罐额定储油能力2.5吨，双罐连通设计可实现总5吨的废油暂存容量，完全匹配中型食品加工车间单班到两班的废油产出周转需求，避免车间内废油零散存放带来的消防、环保隐患。整体采用SS-304不锈钢材质制作罐体，框架部分采用MS碳钢管材焊接成型，两种材质的选型完全贴合使用场景需求：罐体接触废油介质，304不锈钢具备优秀的耐油脂腐蚀性能，同时满足食品生产区域的卫生清洁要求，表面光滑不易附着油污，日常冲洗维护便捷；框架部分不直接接触油品，采用碳钢管材可在保证结构强度的前提下控制整体制造成本，表面做防锈涂装处理即可适配车间内的使用环境。

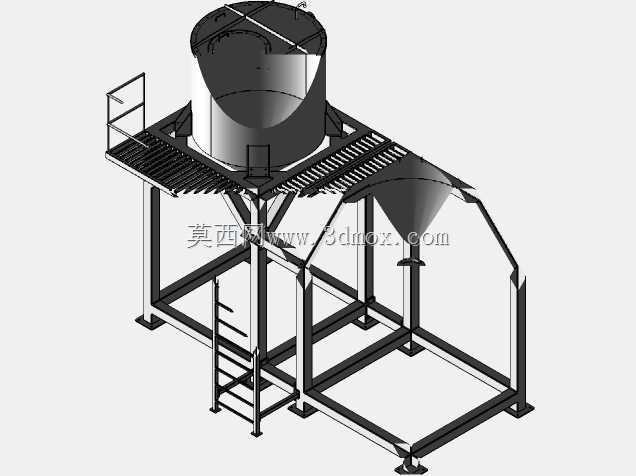

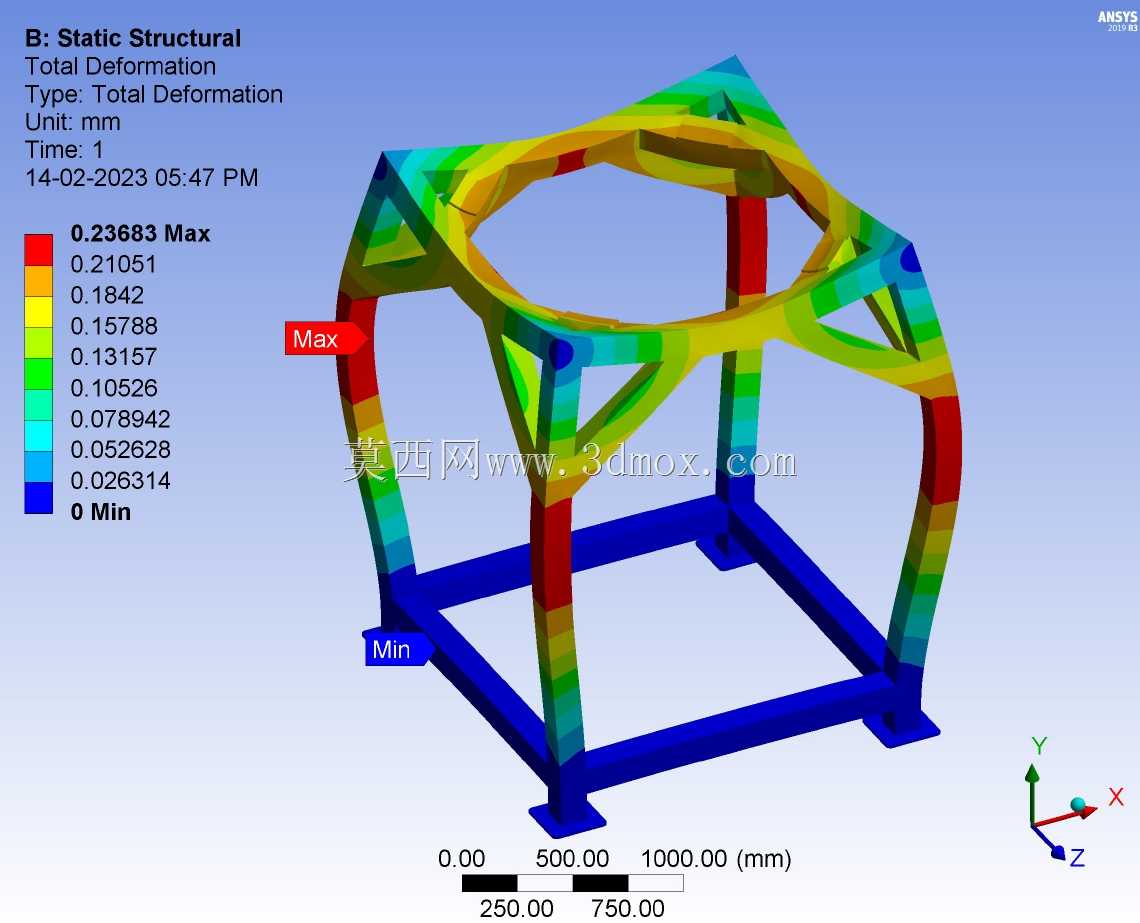

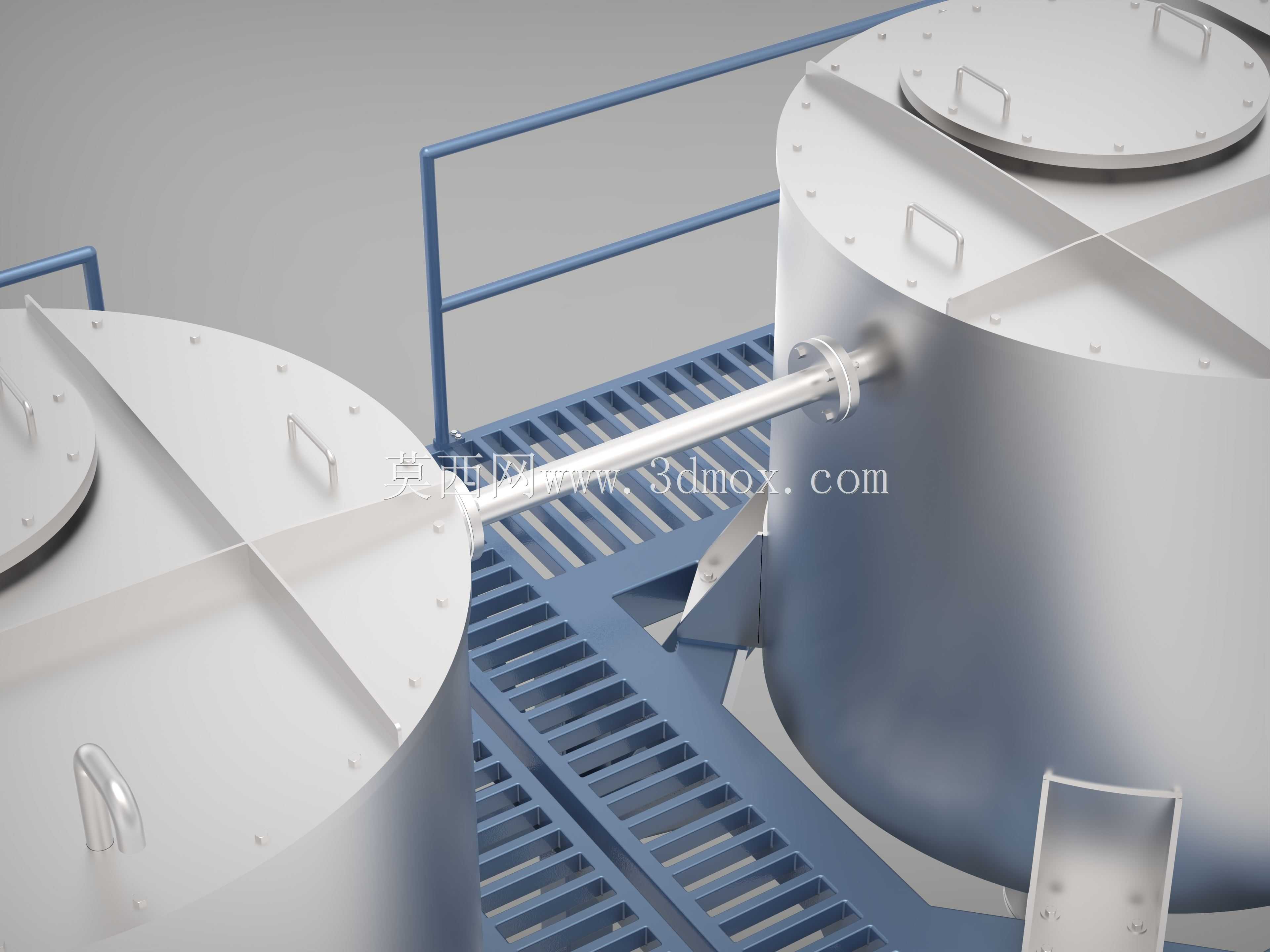

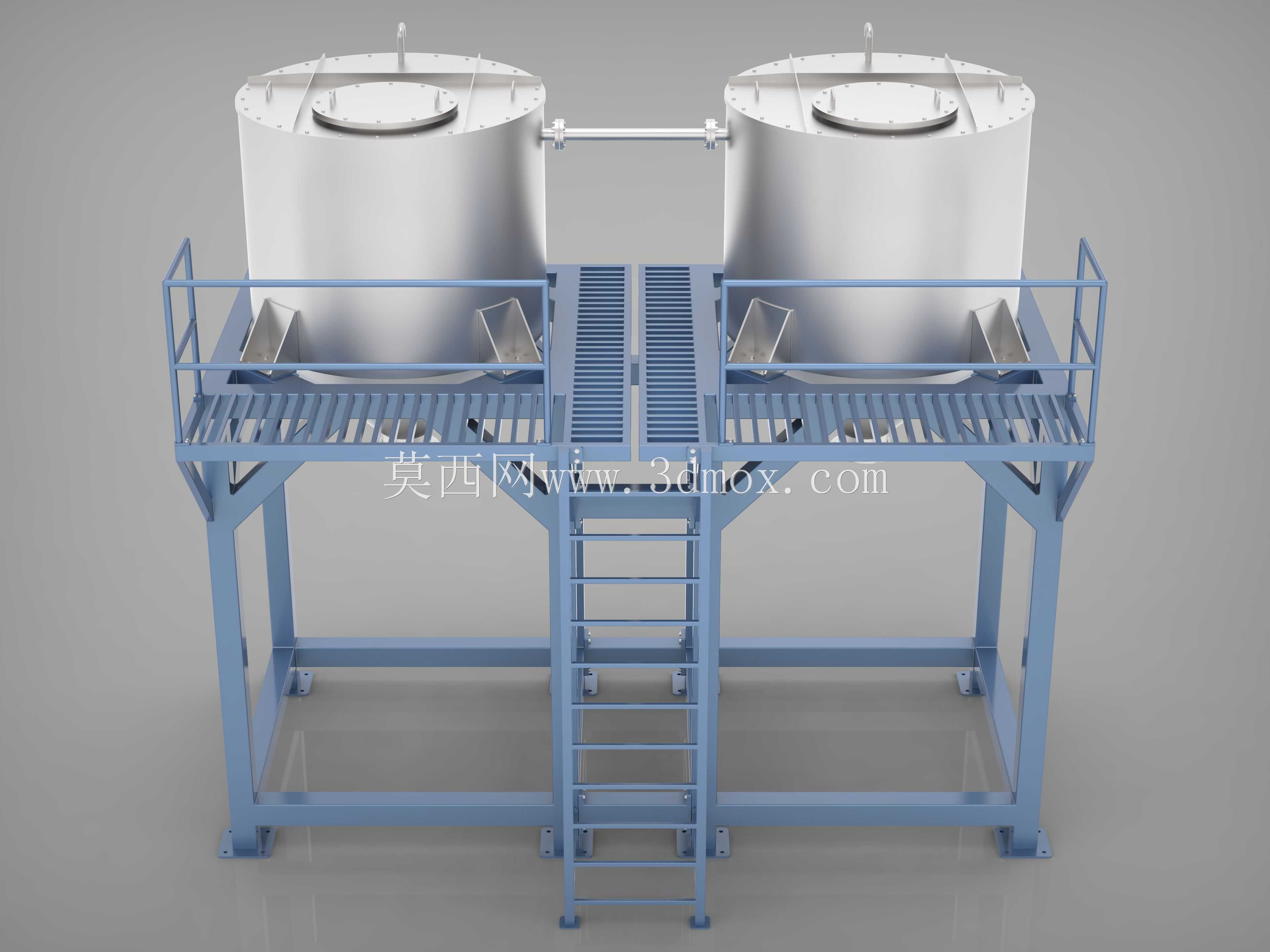

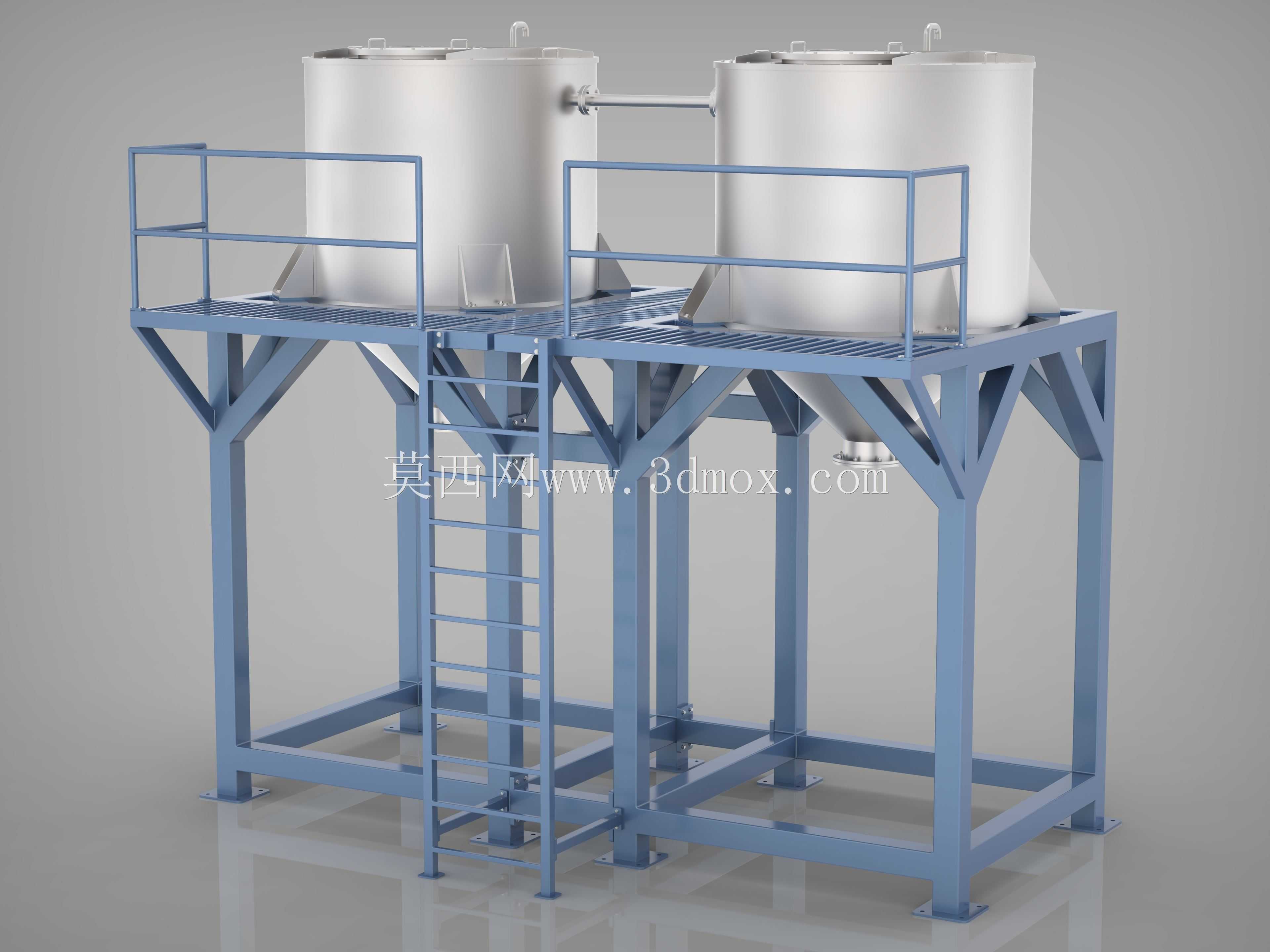

　　结构设计上采用高架支撑方案，罐体整体抬升后底部预留足够的净空高度，可直接在罐体下方放置接油桶或接驳输油管路，依靠重力即可完成排油操作，无需额外配置动力输油泵，减少故障点同时降低日常运维成本。支撑框架采用矩形截面钢管焊接成型，主立柱选用大规格方管承载罐体满载后的总重量，横梁采用横纵交错的排布方式，在罐体支撑位置额外加设斜向加强筋，避免长期满载使用后框架出现变形沉降。两个罐体之间采用等径连通管连接，管路上预留阀门安装位，可根据使用需求选择连通或独立储放模式，连通状态下两个罐体的液位可自动保持平衡，减少单独注油、排油的操作步骤，独立模式下可分别存储不同品类的废油，适配车间多品类废油分类存放的需求。

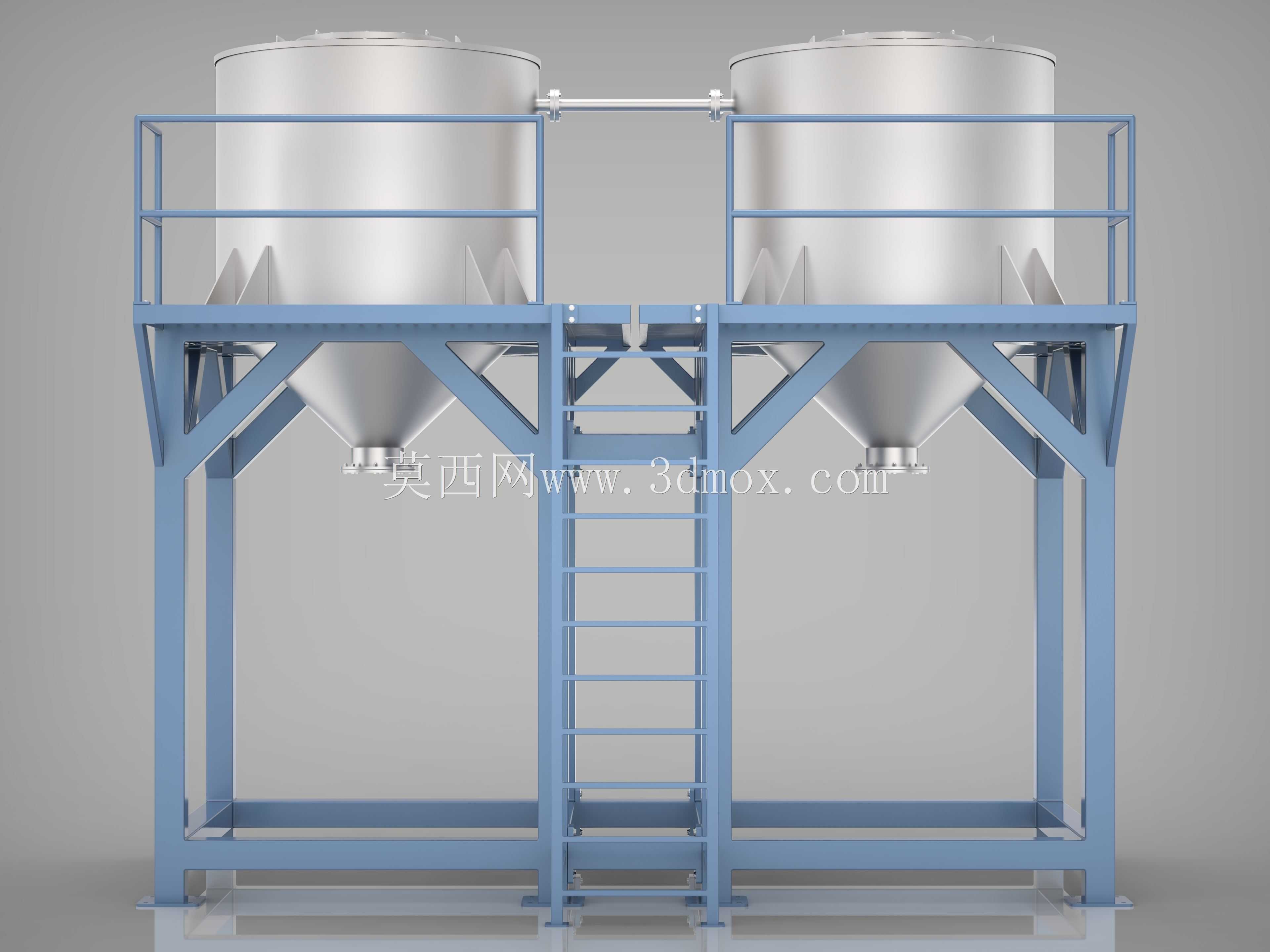

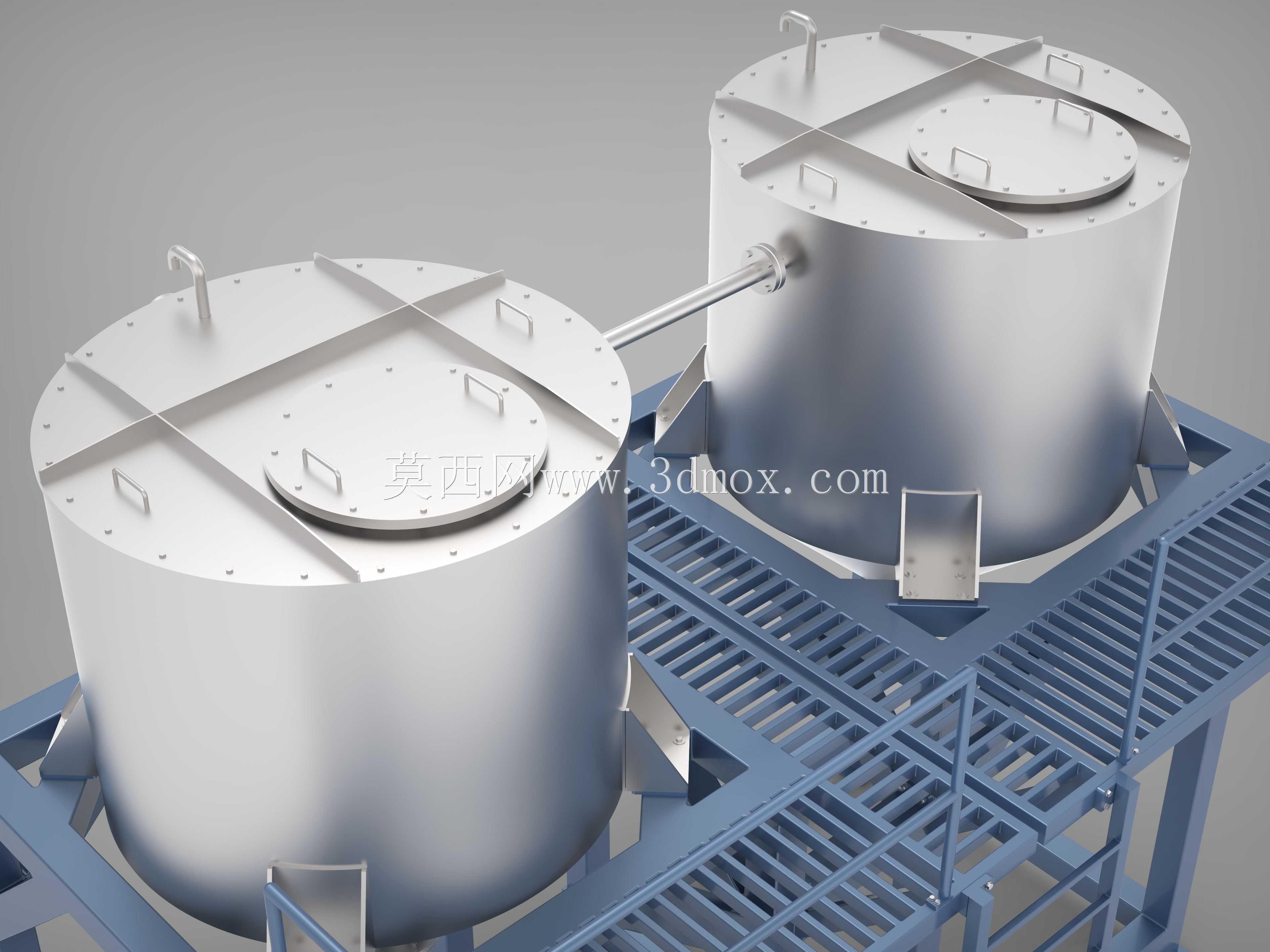

　　操作平台设置在罐体中上部位置，平台台面采用钢格板铺设，镂空设计可避免平台面积油、积水，操作人员站在平台上即可完成罐顶人孔开启、液位检查、阀门操作等日常作业，平台四周设置1.2米高的安全护栏，护栏底部加装10厘米高的挡脚板，防止工具、杂物从平台坠落引发安全事故。平台一侧设置直爬梯连通地面，爬梯踏步采用防滑花纹钢板制作，爬梯两侧设置扶手，爬梯与框架主体采用螺栓连接，后期可根据现场安装需求调整爬梯的安装方位。每个罐体顶部设置人孔与呼吸口，人孔带快开式压盖，方便定期进入罐体内部清理油渣、沉积物，呼吸口可平衡罐体内外压力，避免注油、排油过程中罐内出现正压或负压影响作业安全。

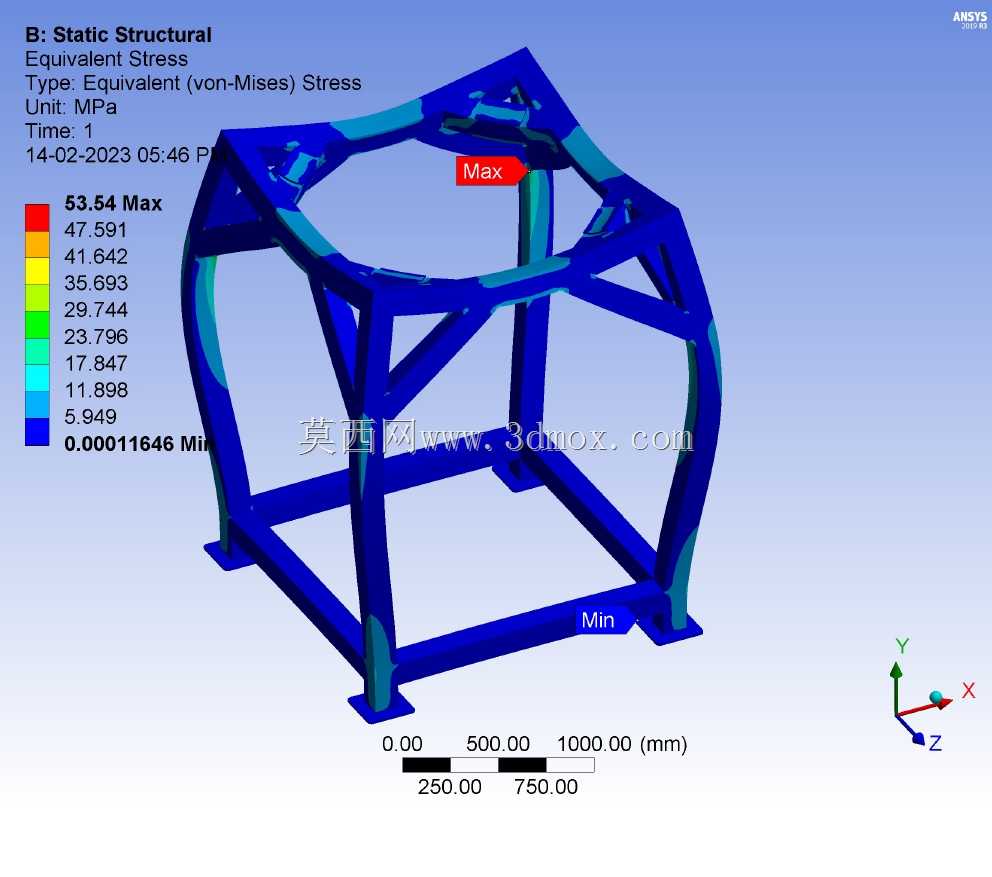

　　安装边界方面，整体框架的底部支脚设置带孔安装底板，可通过膨胀螺栓直接固定在车间硬化地面上，安装时需保证地面水平度偏差不超过千分之二，避免罐体倾斜导致液位计量失准或结构受力不均。设备整体占地尺寸适配车间内边角区域布置，不需要额外占用生产线的核心操作空间，框架底部的支腿间距预留了标准油桶的放置空间与转运通道，废油装满后可直接通过手动液压叉车完成油桶转运，不需要额外调整设备周边布局。设计过程中充分考虑了食品车间的日常清洁需求，所有结构连接处均做圆弧过渡处理，不存在清洁死角，框架涂装采用食品车间允许的环保型油漆，避免挥发物对车间生产环境造成影响。双罐对称的结构设计也让整体受力更加均匀，满载状态下框架的应力分布均匀，不会出现局部应力集中的问题，长期使用的结构稳定性有充足保障。
