模块化Z型爬坡皮带输送线结构设计

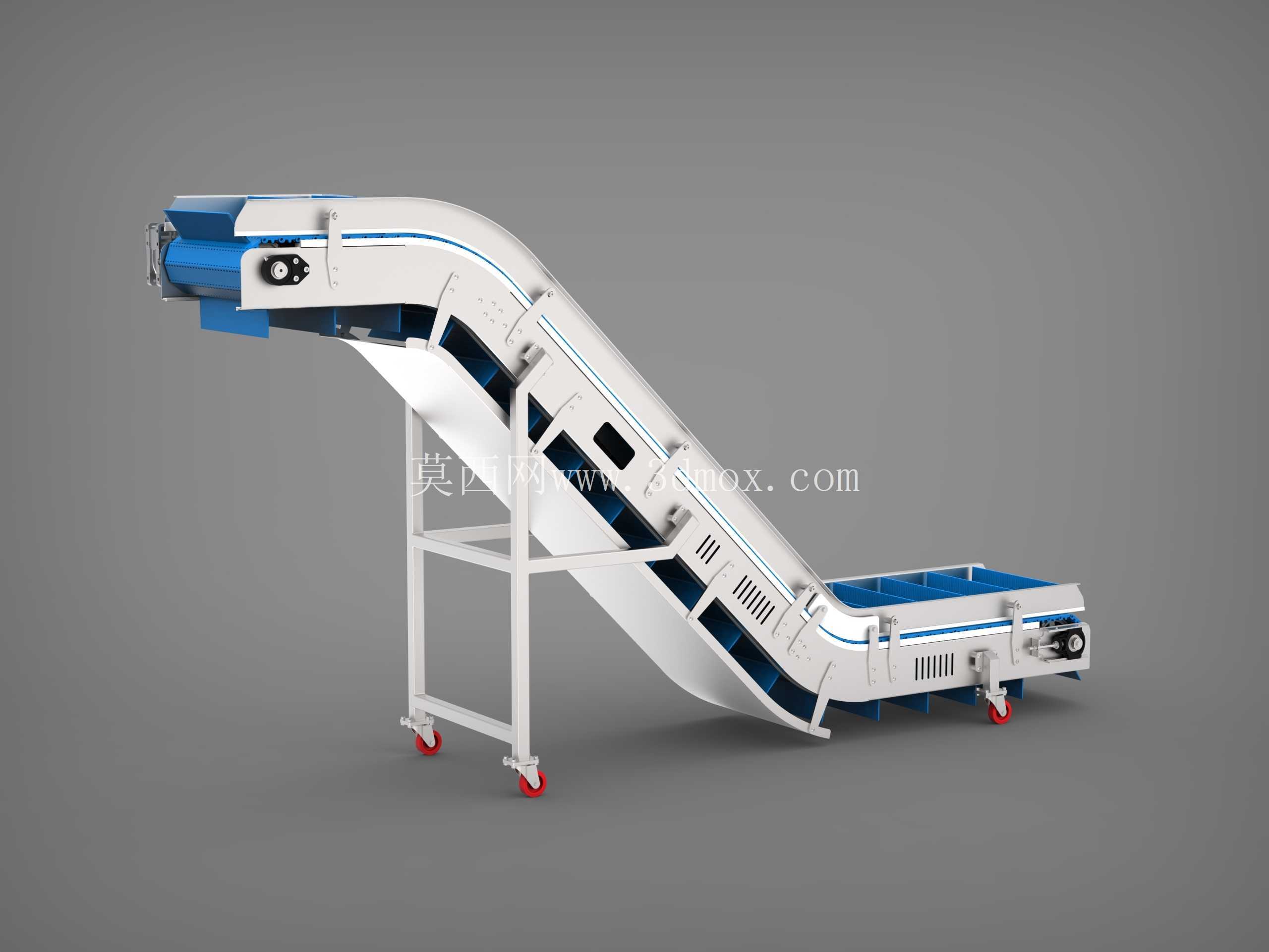

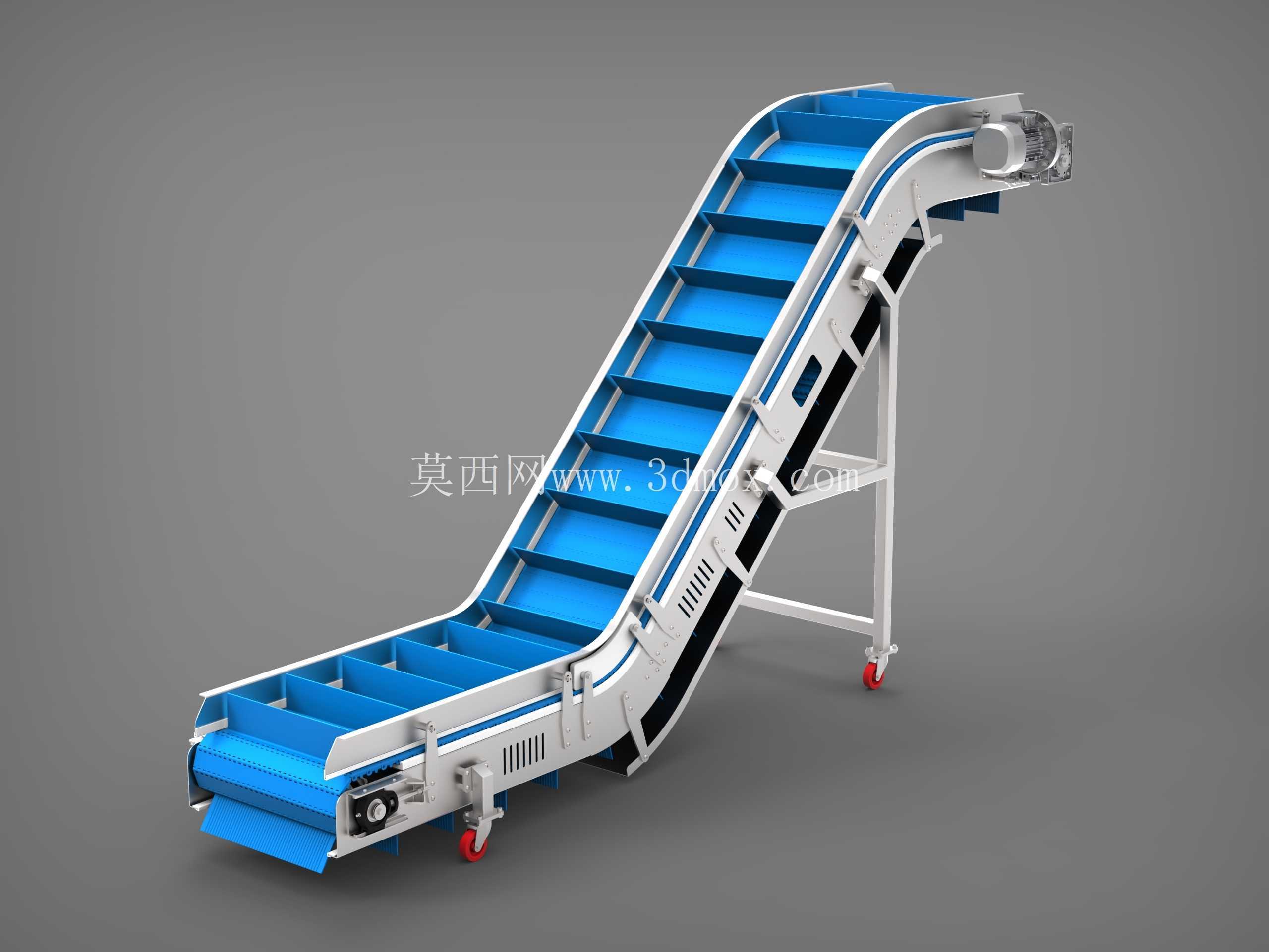

　　低位水平段的长度预留得比较充裕，作业时可以直接承接前段设备散落、连续送出的散料、半成品件，不需要额外加转接溜槽，避免易碎食品在落差转接处出现磕碰碎裂；中段倾斜段的倾角经过反复校核，控制在普通散料不会出现下滑回滚的范围内，搭配两侧的挡边结构，哪怕是密度较轻的膨化食品、带包装的小袋物料，爬坡过程中也不会向侧边撒漏。高位水平段的设计同样考虑了后段设备的对接需求，出料端可以直接搭在包装机进料斗上方，物料送出时是水平过渡，不会因为抛送轨迹不稳定出现落料偏移。这套Z型倾斜输送结构的建模思路，最早是从食品车间的产线高差衔接需求倒推出来的——不少烘焙、膨化、休闲食品加工线里，前段摊凉、分选设备的出料口高度往往在离地三四百毫米，而后段包装机、金检机的进料口普遍抬升到一米二以上，水平段直接搭接根本没法完成物料抬升，普通大倾角挡边皮带又存在清洁死角多、残留物料卡塞的问题，最终才敲定这种低位水平接料、中段斜向爬坡、高位水平卸料的折线构型。

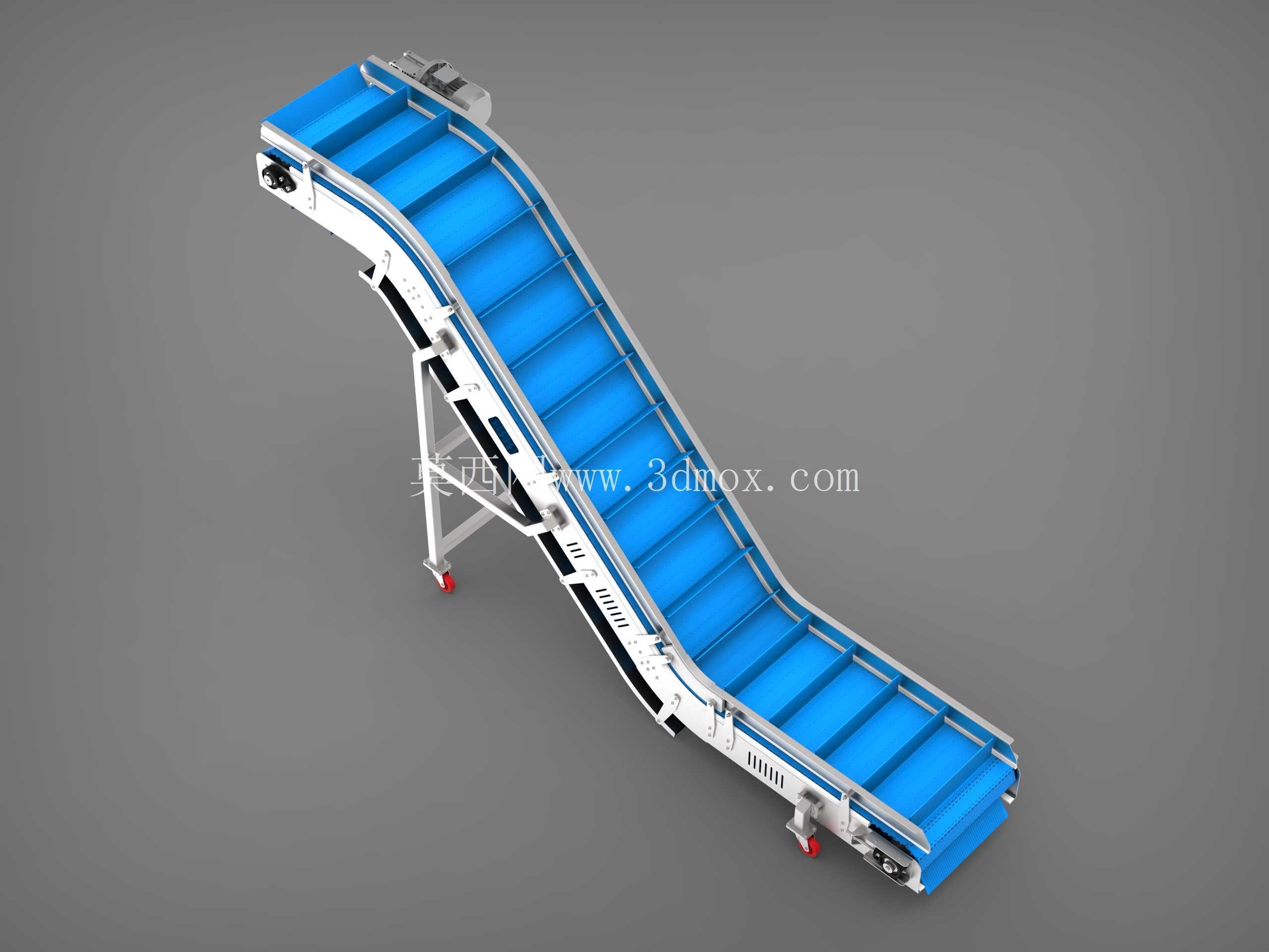

　　整套机架采用方管焊接拼装的框架形式，支腿底部配置了带刹车的万向脚轮，这点设计在多品种轮换生产的食品车间实用性很强：不需要打膨胀螺栓固定地面，换产时可以直接把整机推到不同产线旁对接，脚轮刹死后整机在满载运行时也不会出现移位，机架支腿上还预留了可调支撑杯的安装位，如果长期固定在某一工位，也可以把脚轮替换成固定支撑，调整水平精度后运行稳定性更强。皮带选用的是平板模块化塑料网带，和整体橡胶皮带相比，模组化的拼接形式可以在局部出现磨损时单独拆换单块模组，不需要整条皮带更换，塑料材质本身耐食品级清洗剂冲刷，每天班后拆开侧边护罩就可以直接冲水清洁，皮带两侧的卡扣和机架导轨的配合间隙控制得很小，运行时不会出现皮带跑偏的问题。

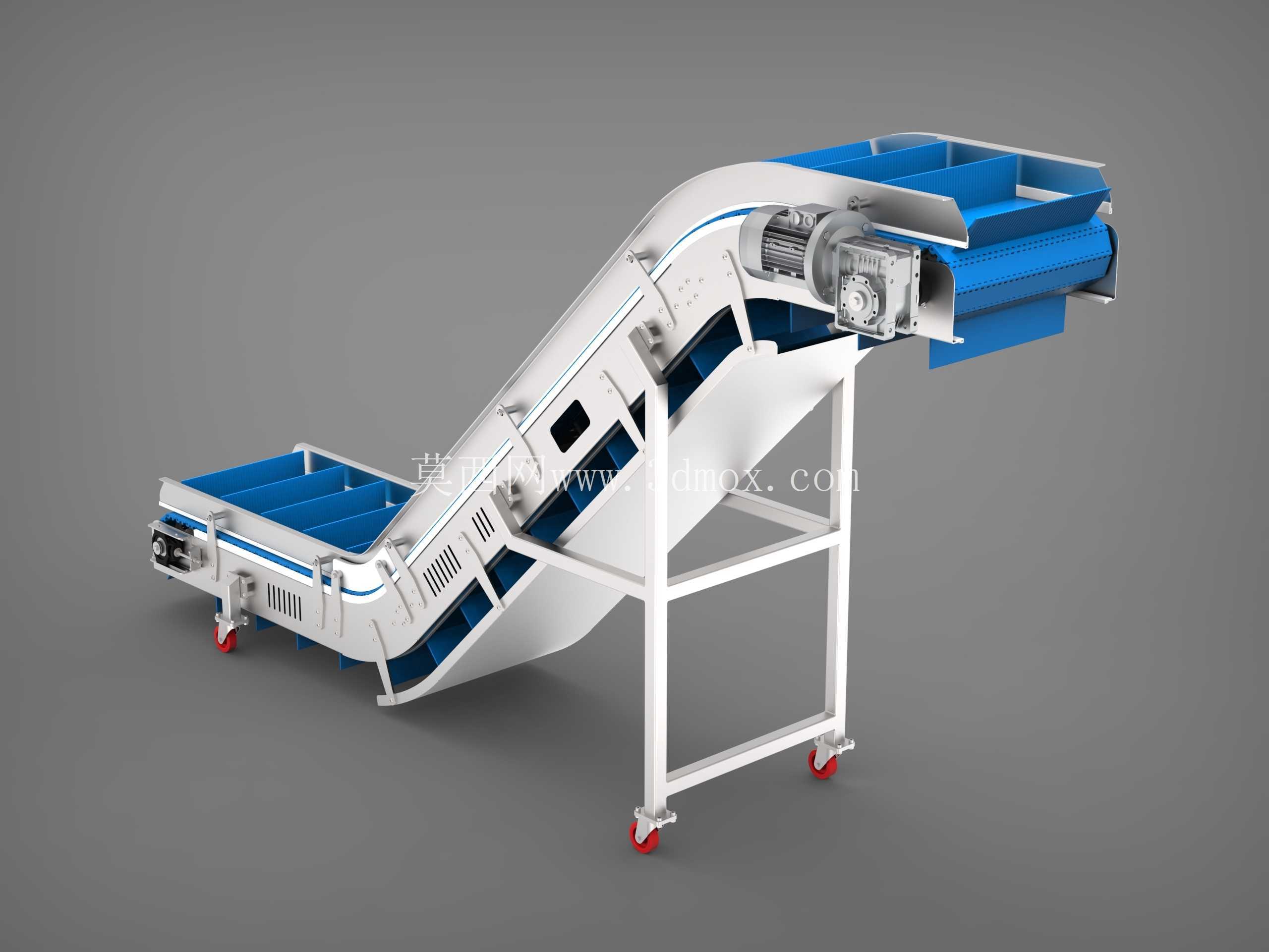

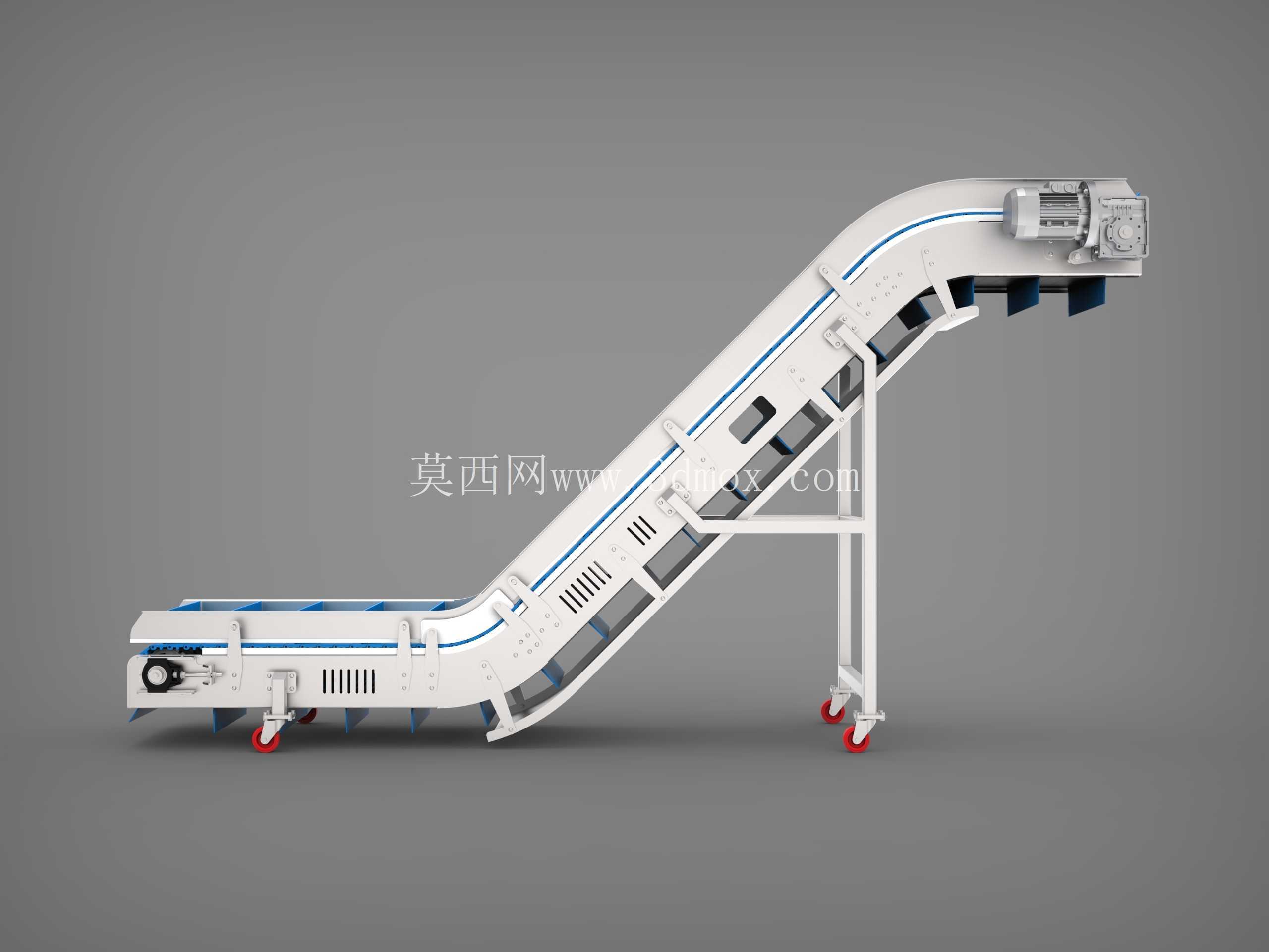

　　驱动端布置在高位卸料侧，这种布置方式让皮带的承载边始终处于张紧状态，避免爬坡段皮带松垮出现打滑；传动部分配置了齿轮减速电机，输出扭矩经过爬坡满载工况的校核，哪怕皮带上铺满物料，启动时也不会出现堵转，电机和减速箱的安装座做了腰型孔调节结构，后期皮带张紧度下降时，只需要松开安装螺栓调整驱动轮位置就可以完成张紧，不需要额外加装张紧机构。改建模过程中所有转弯处的压带轮、托板位置都按照实际皮带弯曲半径做了干涉检查，Z型的两个折弯转角处都配置了分段式托板，承托皮带在折线位置不会出现凹陷，物料经过转角时运行平稳，不会出现颠簸跳料。

　　整机的皮带总宽度为525毫米，扣除两侧挡边和安全间隙之后的有效可用输送宽度为480毫米，这个宽度区间可以适配绝大多数食品行业的常规产能，既可以输送散装的颗粒、片状物料，也可以并排输送多列独立包装的成品袋。设备的整体外轮廓在布局时需要提前确认现场的安装边界：低位接料端的水平段长度要保证和前段出料设备的搭接距离至少留出两百毫米的操作空间，中段爬坡段的垂直抬升高度可以根据前后设备的实际高差做适配调整，高位卸料端的伸出长度要避开后段设备的维护开门空间，机架两侧距离墙面或者周边设备至少留出六百毫米的通行间隙，方便日常清洁和易损件更换。侧边的护罩全部采用快拆式的卡扣固定，不需要拧大量螺栓就可以拆下，日常检查托辊、清理皮带夹缝残留物料的操作非常便捷，驱动端的链轮、传动带等运动部件全部封在护罩内部，符合食品车间的安全防护要求，不会有操作人员触碰运动部件的风险，也避免物料碎屑掉入传动机构造成磨损。这类输送结构除了食品行业之外，在轻工、电子组装线里也可以用来完成工件的高低位转序，模块化的构型可以根据不同的场地空间调整水平段长度和爬坡角度，不需要重新改动主体机架结构，衍生适配性很强。
