带皮带输送机的进料斗

　　带皮带输送机的进料斗是一种用于散料、颗粒料、小件物料暂存与定量给料的组合式输送设备，整体由上部敞口料斗、下部皮带输送机构、支撑机架、驱动装置、挡料结构和可调支脚等部分组成。设备在结构上把物料缓存与连续输送整合在同一机架内，料斗承接上游来料，物料依靠重力落入下方皮带承载面，再由皮带沿水平方向稳定送出，适合食品、化工、粮食、塑料、五金小件、包装生产线等场景中的上料、喂料和转运作业。

　　从实际使用角度看，这类进料斗常布置在人工投料、包装机、分选设备或后续加工工位之前。上部大敞口结构能够降低投料对准难度，操作人员可通过周转箱、袋料或上游溜槽将物料倒入斗内；斗体下部采用收缩过渡形式，使物料向皮带中心汇集，减少偏载和撒漏。皮带输送段位于料斗出口下方，既能承接物料，也可通过带速控制给料节奏，避免物料一次性冲击下游设备。对于需要连续供料的生产线，该结构比固定溜槽更易控制流量，也比大型给料机更适合中小产能和紧凑车间。

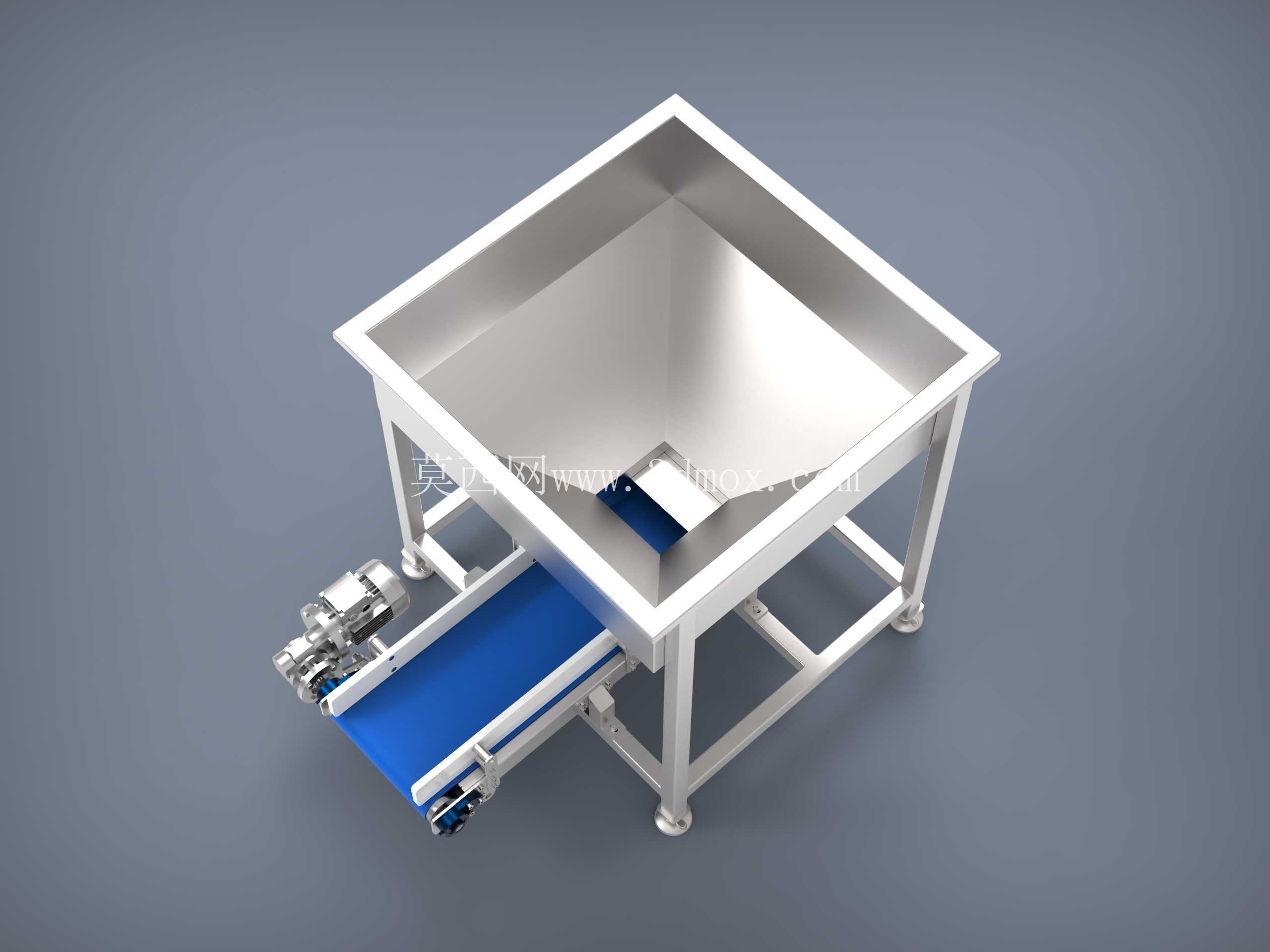

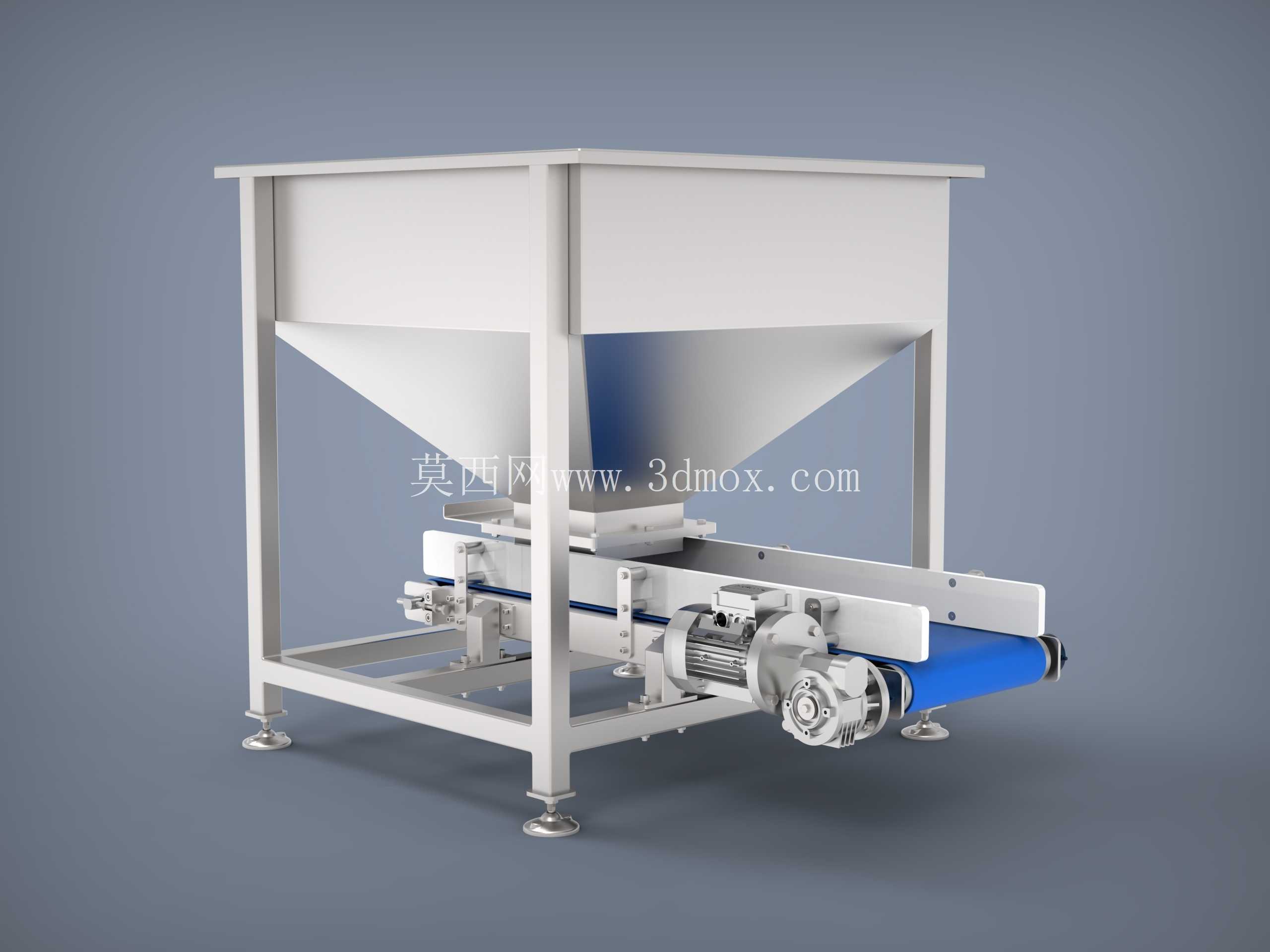

　　料斗部分采用箱型上口与斜向导料壁结合的形式。上口为矩形敞口，边缘设置翻边或加强边框，以提高薄壁箱体的刚性，减少满载时侧壁变形。斗壁向皮带方向收拢，形成近似楔形的落料通道，使物料在自重作用下向输送带上部集中。斗体与皮带之间保留合理间隙，既防止大块物料卡死，也避免间隙过大造成漏料。靠近皮带两侧设置挡料边，可限制物料横向扩散，尤其适用于颗粒、粉末和小型零件的输送。

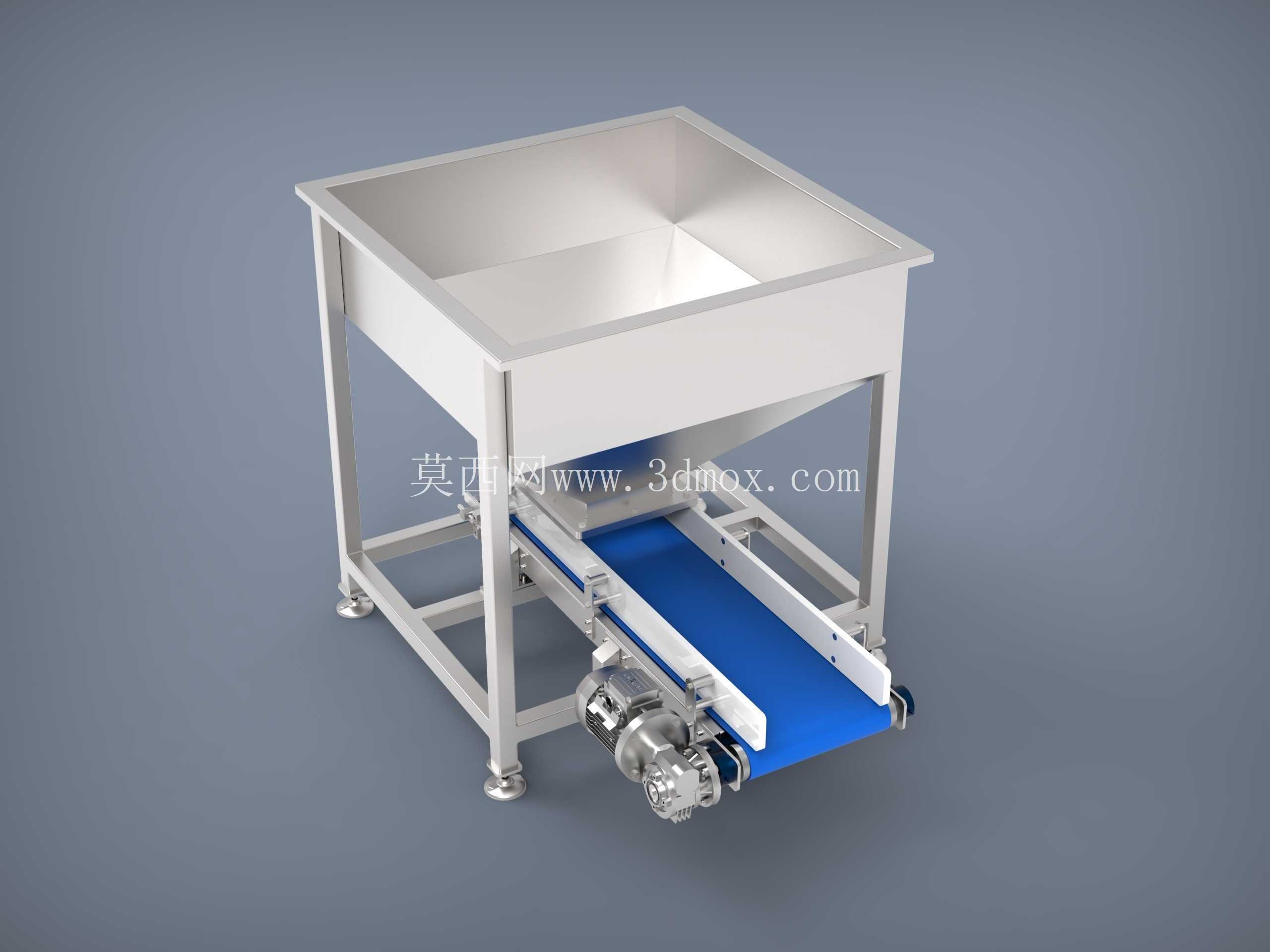

　　皮带输送机构采用水平布置，蓝色皮带作为承载件，两端由滚筒张紧并转向。主动端与驱动电机相连，从动端具备张紧调节空间，便于后期更换皮带和修正跑偏。皮带下方设置承托板或托辊支撑，使承载段在物料压力下保持平直，避免皮带中部下垂造成物料堆积。机架侧面留有检修空间，驱动电机、滚筒和紧固件均暴露在可操作位置，日常维护时不需要拆除上部料斗即可完成常规检查。

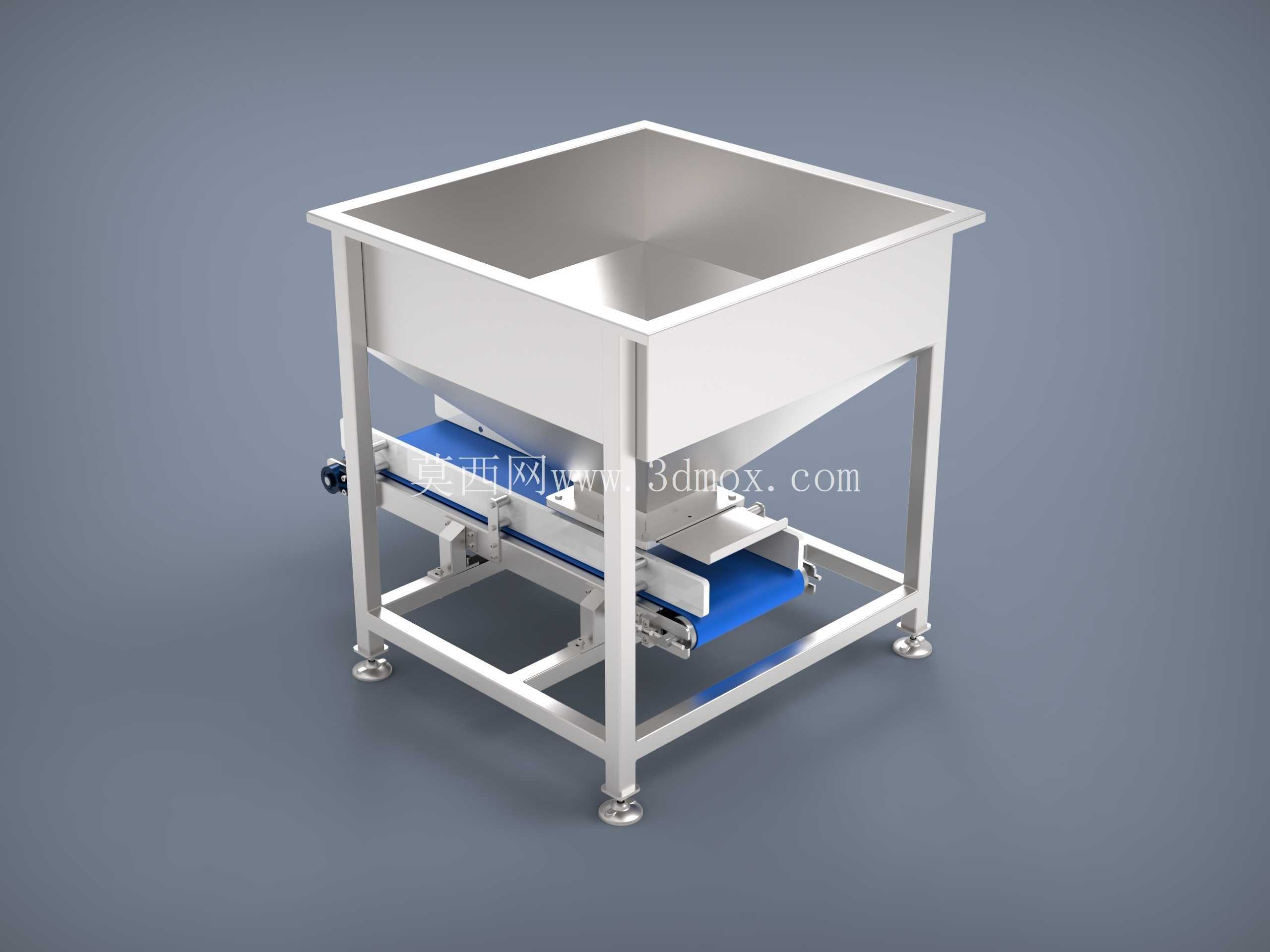

　　支撑框架采用方管或型钢焊接成型，立柱与横梁形成稳定的矩形骨架。料斗位于框架上部，皮带机悬挂或支承在框架中部，整体重心落在四条支脚范围内。底部配置可调脚杯，可适应不平整地面，并通过调节高度使皮带出料端与下游设备接料口对齐。框架下部横撑除增强抗扭能力外，也为电机安装、护罩固定和电气走线提供基础。

　　设计这类设备时，需要优先确认物料特性和通过能力。若物料流动性较好，斗壁角度可相对平缓；若物料易搭桥，则应加大斗壁倾角、减少内壁突出物，并在必要时预留振动或破拱安装位置。皮带宽度由最大物料尺寸、瞬时给料量和料斗出口宽度共同决定，过窄容易溢料，过宽则会增加驱动功率和设备占地。皮带速度不宜单纯取高值，对于易碎物料或需要均匀给料的场合，低速稳定运行更有利于控制料层厚度。

　　外形边界方面，设备最高处为上部料斗敞口，最大平面尺寸由料斗上口决定，下部机架 footprint 略小于料斗外轮廓。皮带输送方向一端伸出料斗下方形成出料段，安装时需在该端预留接料空间，并在驱动侧预留电机和维护操作距离。设备上方应保留投料或对接上游设备的空间，四周需留出清洁、张紧调节和检修位置。若用于食品或洁净场景，料斗、机架与物料接触部位可采用不锈钢材质，并减少水平积料面；若用于普通工业散料，碳钢焊接后表面涂装即可满足使用。

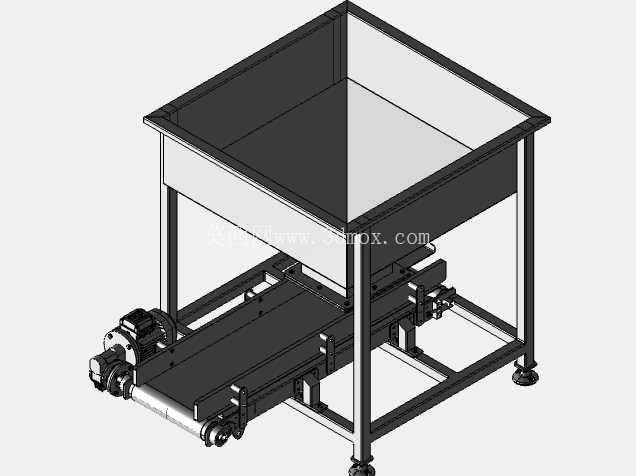

　　三维建模时应重点表达料斗内壁过渡、皮带与斗口的相对位置、滚筒直径、支脚调节范围以及电机安装姿态。料斗薄板焊接件需要体现折边、加强筋和安装法兰；皮带作为柔性件在模型中可按闭合环形实体处理，并与滚筒、托板保持合理包角。整机结构简洁，但对尺寸协调要求较高，尤其是料斗出口、皮带宽度和挡料高度必须一致，否则实际运行中容易出现漏料、跑偏或维修空间不足的问题。
