九十度转角动力滚筒输送线结构

　　这套九十度转弯滚筒输送结构主要服务于车间内部物流方向切换场景，常见于包装线末端、仓储分拣区、食品日化成品输送以及自动化装配线的工序衔接位置。直线输送设备在平面布局中往往受厂房柱网、通道宽度和上下游设备排布限制，无法始终沿单一方向延伸；当物料需要由一条辊道转入垂直方向的另一条辊道时，采用弧形转弯段可以避免人工搬运转角，也不需要额外设置顶升移载或直角推送机构，整线节拍更连续，维护点也相对集中。

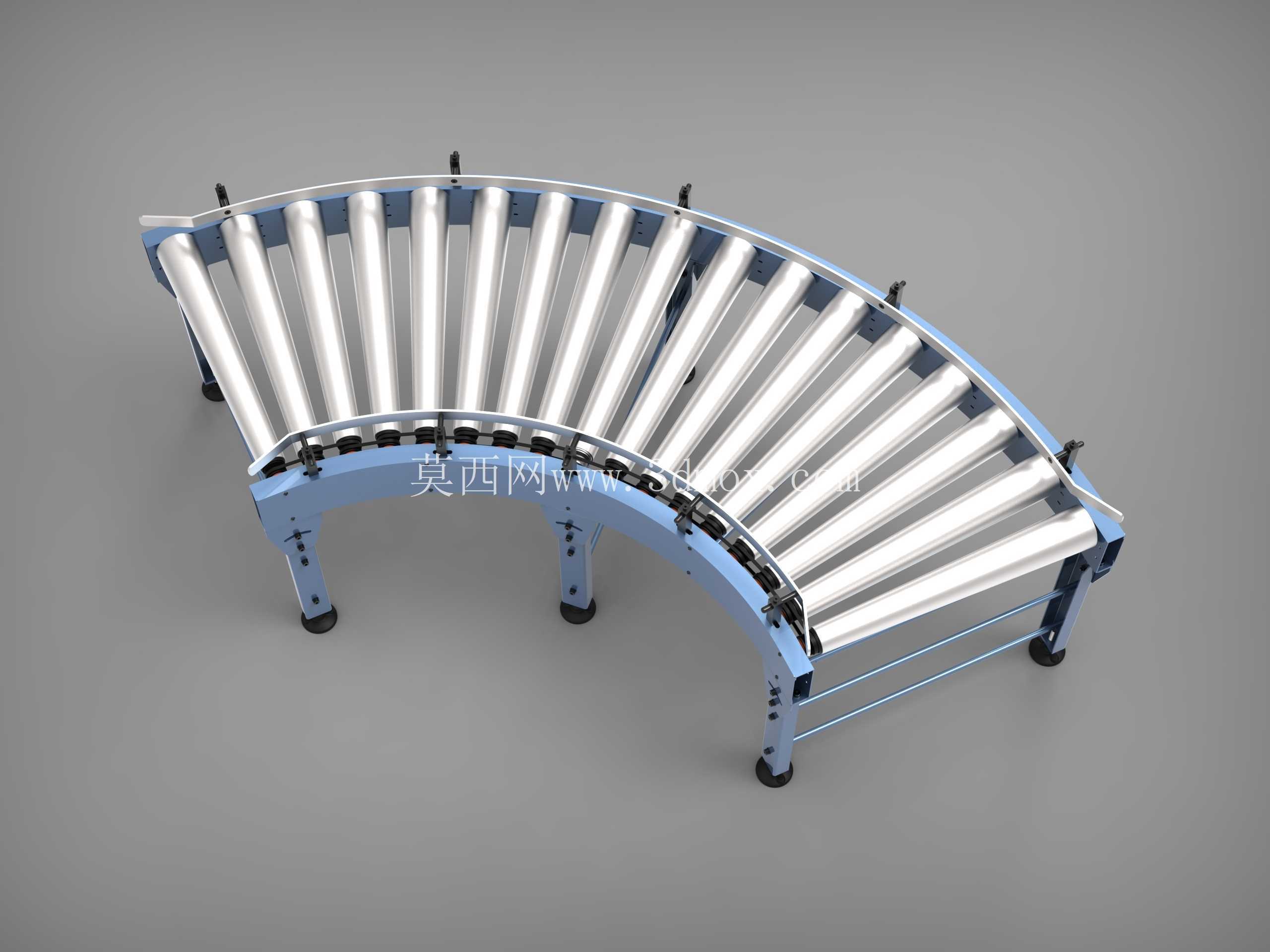

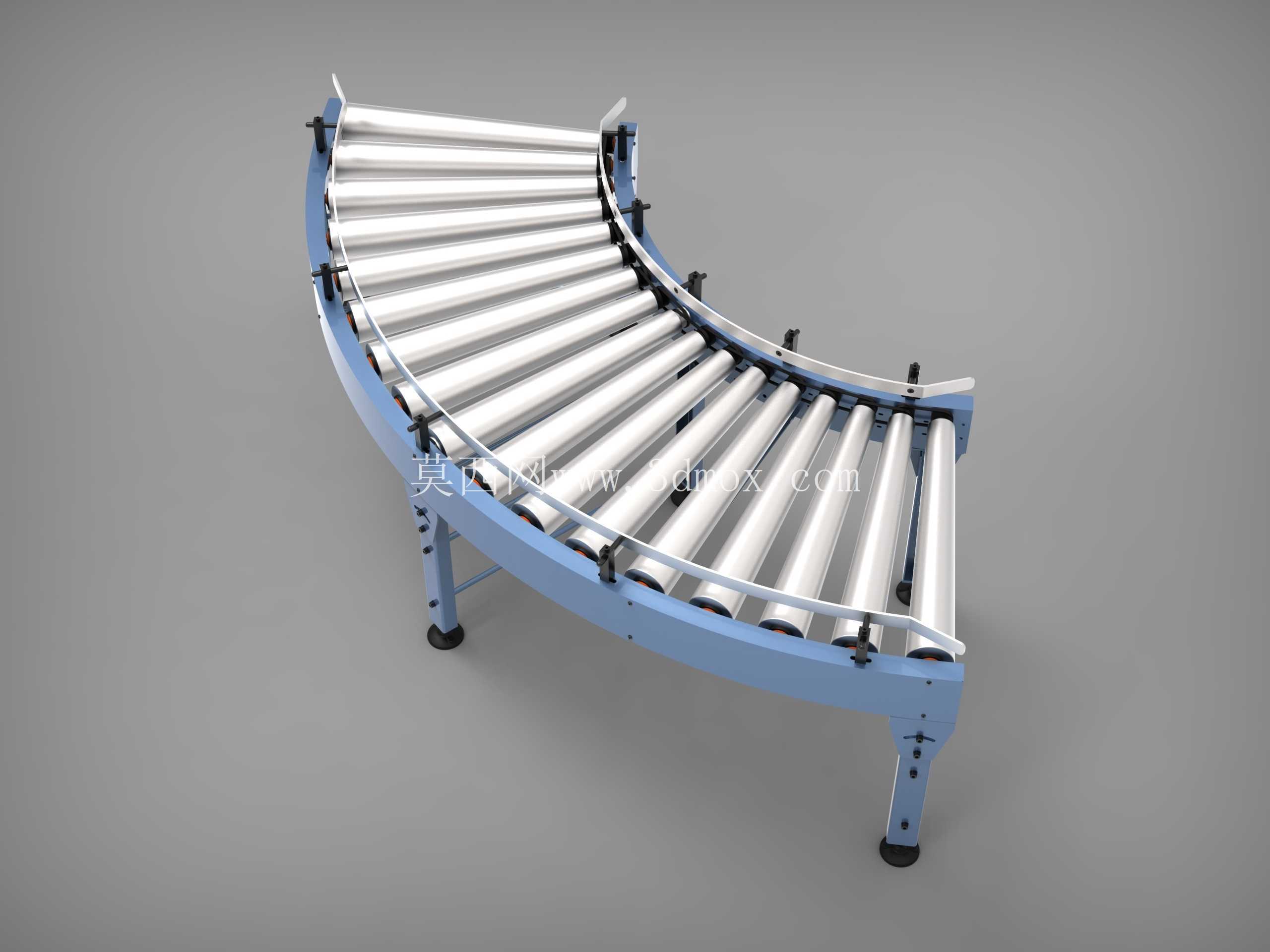

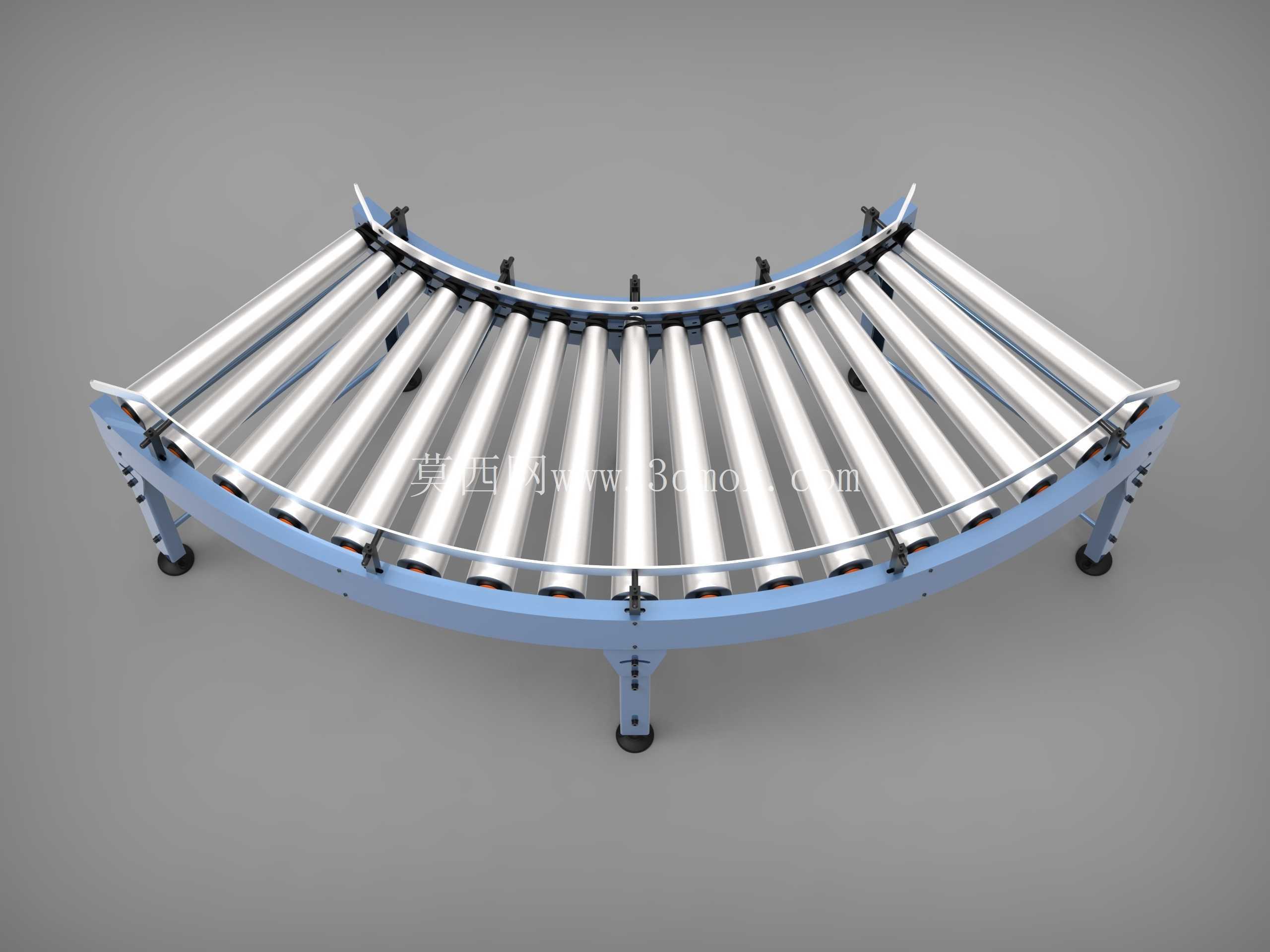

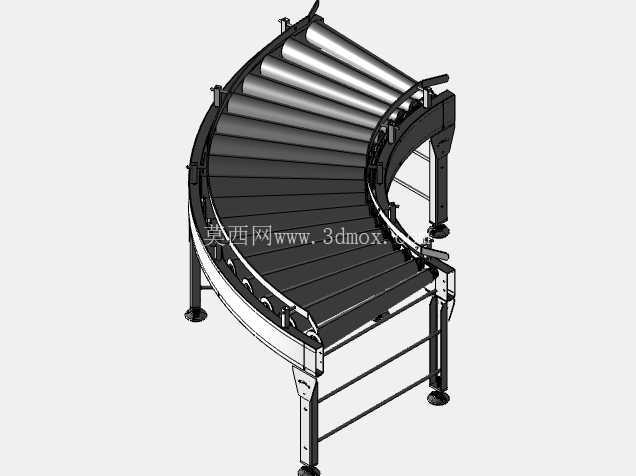

　　从结构组成看，模型包含弧形外侧护边、内侧弯道导轨、多根平行布置的输送滚筒、蓝色折弯机架、独立支撑腿、可调脚杯以及端部连接接口。滚筒沿弯道扇形区域排布，辊子轴线指向转弯圆心附近，使箱体、托盘或平整底面工件在通过弯道时能够沿弧线自然改变运动方向。外侧挡边用于限制物料在离心趋势下向外偏移，内侧导向边则减少工件与机架边角的刮擦。对于纸箱、塑料周转箱、工装托盘等底面刚性较好的载荷，这种布置能够保持较稳定的输送姿态；若输送软袋或底面不平整物料，则需要在选型阶段重新评估辊筒间距和支撑连续性。

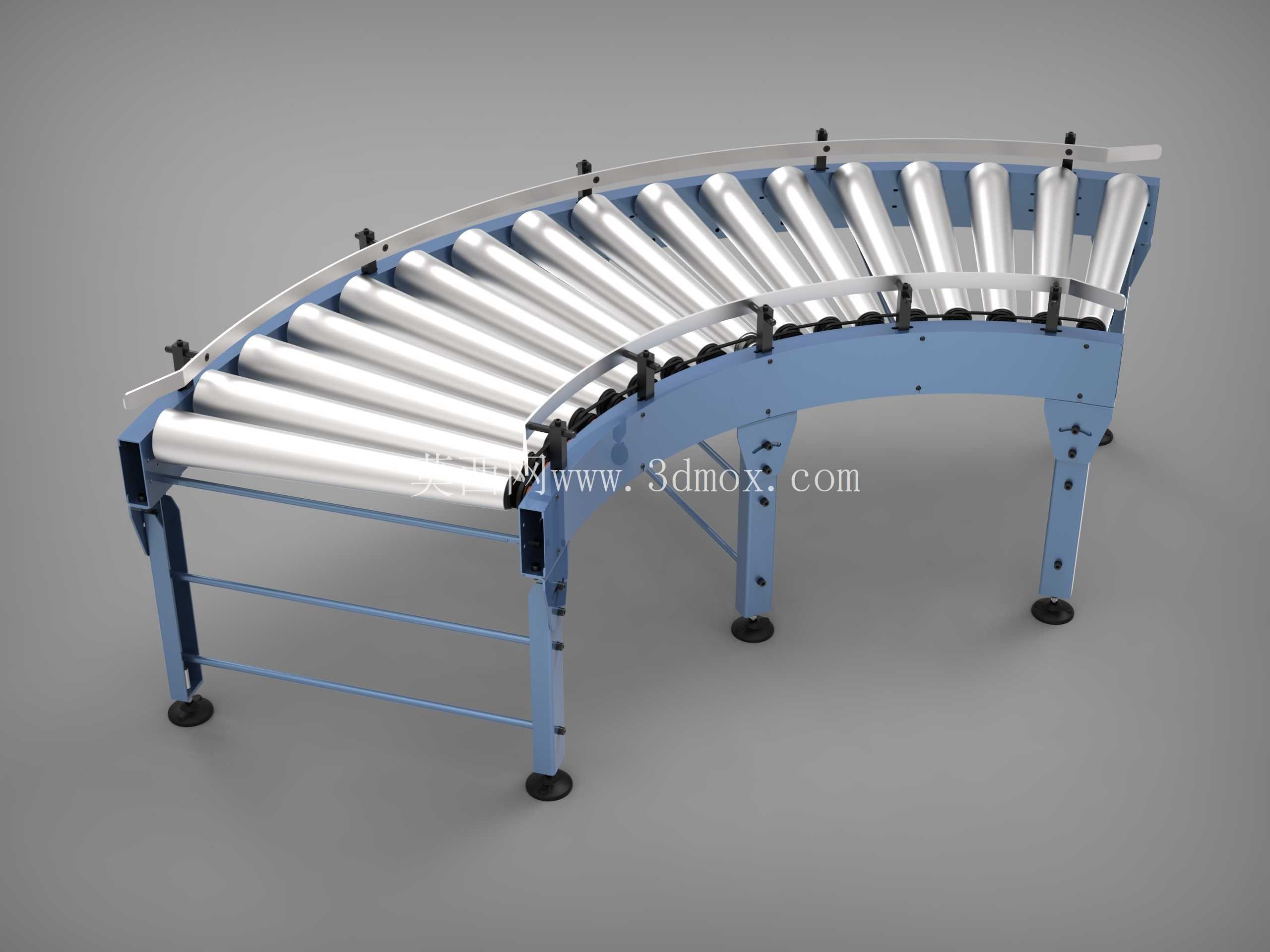

　　该转弯段的有效输送宽度约为六百四十毫米，属于中等宽度物流辊道，能够适配常见标准周转箱和成品包装箱。弯道段并非简单把直段机架弯成圆弧，而是需要根据转弯半径、辊筒长度、相邻辊筒间隙以及内外侧线速度差异进行布置。模型中机架采用分段折弯和连接板组合方式，支腿位置避开滚筒驱动与维护空间，腿底设置可调脚杯，用于现场安装时补偿地面不平。落地支撑点分布在弯道入口、中部和出口附近，使弧形架体在受载后不产生明显扭转。

　　动力传递上，该结构采用单电机驱动多根滚筒的思路，通过传动元件将动力分配至各辊筒，使整段弯道保持连续输送能力。设计时需要重点考虑弯道内外侧速度差：工件外侧走过的弧长大于内侧，若所有接触点强制等速，容易出现纸箱边角蹭边、辊筒打滑或物料姿态偏转。实际工程中通常通过辊筒锥度、摩擦传动、差速布置或侧向导向余量来吸收这一差异。三维建模时，滚筒间距不能只按直线段经验取值，弯道内侧间隙会随扇形角度收敛，外侧间隙则放大，因此需要同时检查小尺寸工件是否会卡入辊缝、箱体边角是否会与护边干涉。

　　外形与安装边界方面，转弯段在平面上占用一个扇形区域，入口和出口分别对接两段互相垂直的直线辊道。设备布置时不能只核对机架本体轮廓，还应预留电机或传动箱的检修空间、支腿脚杯调节空间、外侧护栏安装空间以及人员通道安全距离。若上游来料速度较高，弯道入口前宜设置导向段或减速段，使工件在进入弧线前居中；若多件货物连续排队通过，则要验证工件长度与弯道弧长之间的关系，防止长箱体在弯道中同时接触内外侧导向而产生卡滞。

　　机架设计采用焊接与螺栓连接结合的方式较适合此类设备：弧形框架承受货物垂直载荷、侧向摩擦和启停冲击，主体承力部位需要保证刚度；外侧护板、支腿、脚杯和端部连接件则可做成可拆卸结构，便于运输和现场装配。辊筒表面采用金属光面形式，适合常规干燥纸箱和托盘；若环境中有油污、潮湿或较高防滑要求，可在工程选型中更换包胶辊筒或增加表面处理。模型对支腿、横梁、辊筒、挡边和连接孔位均有较清晰表达，可用于检查弯道输送线的空间布局、支撑方式、辊子排布以及与上下游直段设备的接口关系。

　　在实际项目中，这类转弯辊道通常不是孤立设备，而是整段输送系统的一个功能模块。设计人员需要把货物长宽尺寸、重量、底面摩擦条件、输送速度、节拍、转弯半径和现场地勘数据一起纳入校核。仅关注外观圆弧是否顺滑并不足以保证设备可用，更关键的是辊筒承载、机架稳定性、货物通过轨迹、导向间隙和维护可达性。该结构以简洁的弧形机架和密集辊筒布置完成九十度物流转向，适合作为平面输送线布局设计、辊道选型校核和非标自动化设备方案沟通的三维参考。
