工业重载滚筒输送线结构三维设计

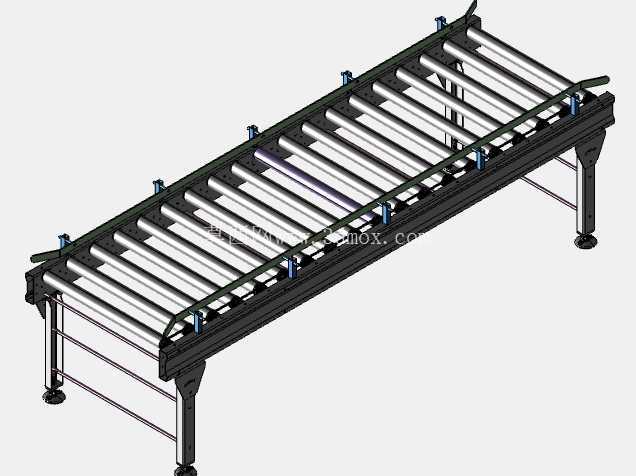

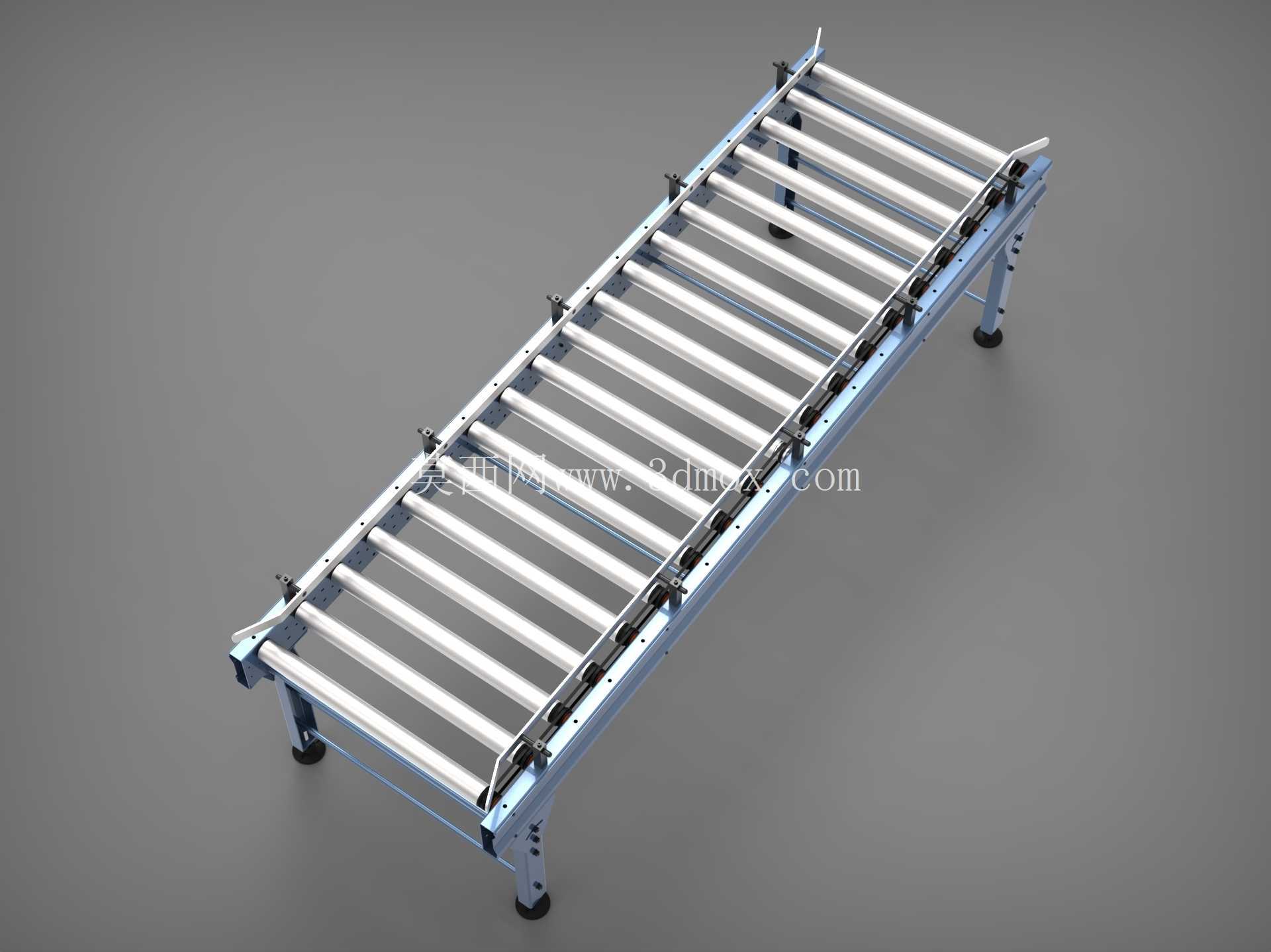

　　这套辊道式输送装置的三维结构，围绕车间内规整件的直线转运需求搭建，整体采用长条形卧式布局，主体承载框架为折弯型钢拼焊后做表面喷塑处理，框架沿输送方向等距排布多根镀锌无动力滚筒，单根滚筒两端通过冲压轴承座卡装在框架侧梁的预设安装孔位内，滚筒轴线与输送方向保持垂直，相邻滚筒的中心间距根据常规输送工件的最小底面尺寸设定，避免尺寸偏小的工件在输送过程中出现卡滞、掉落的情况。

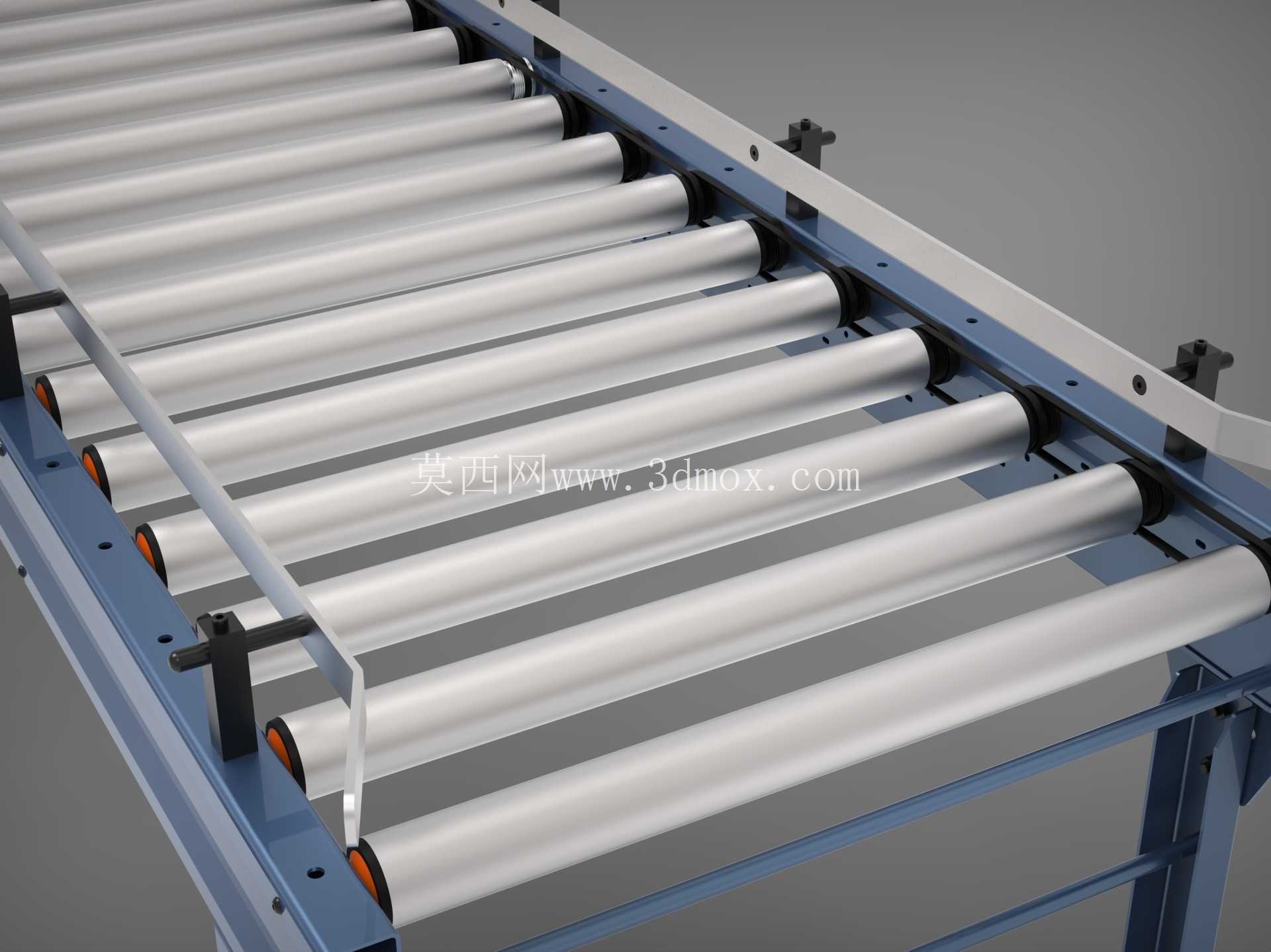

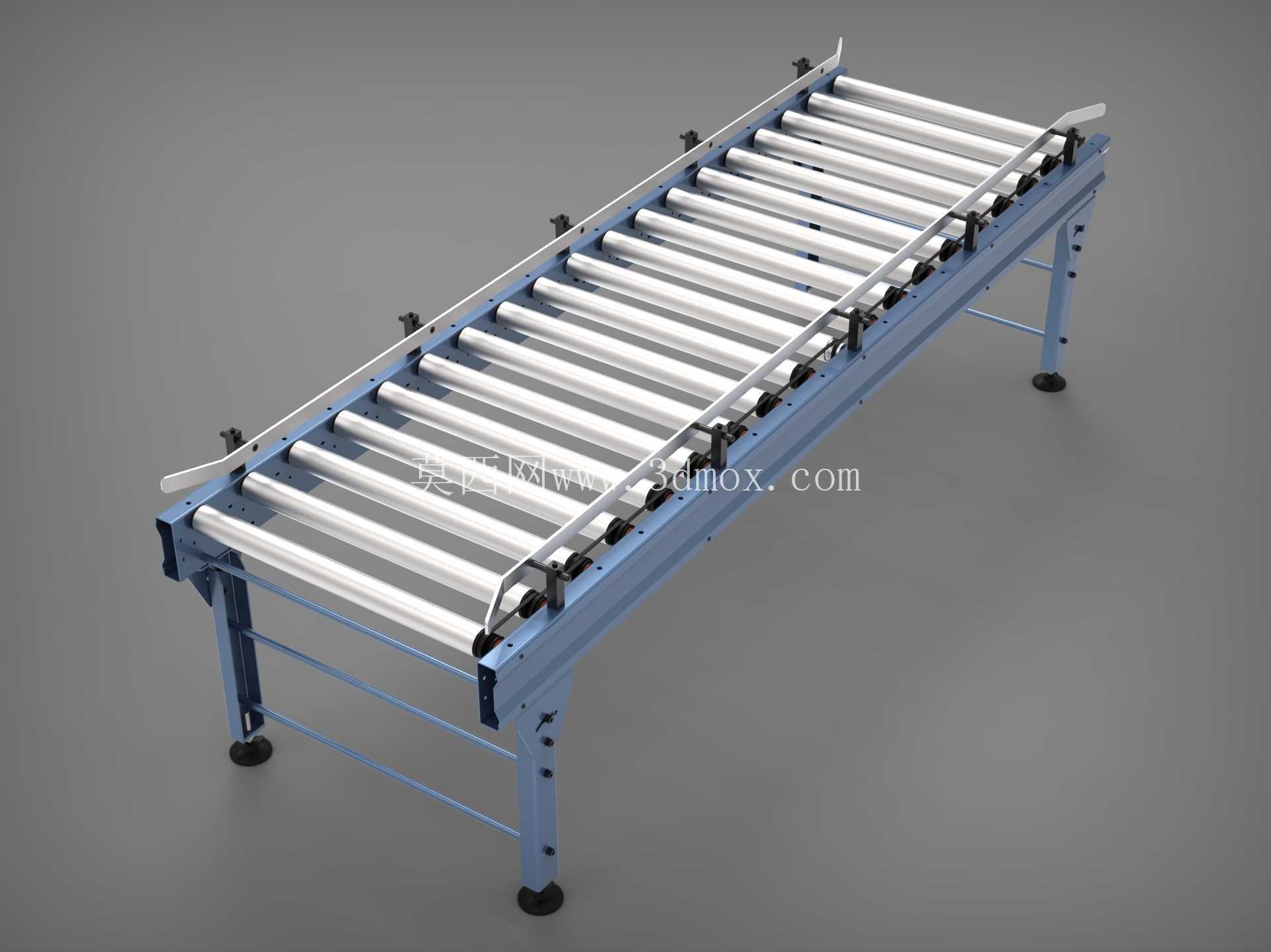

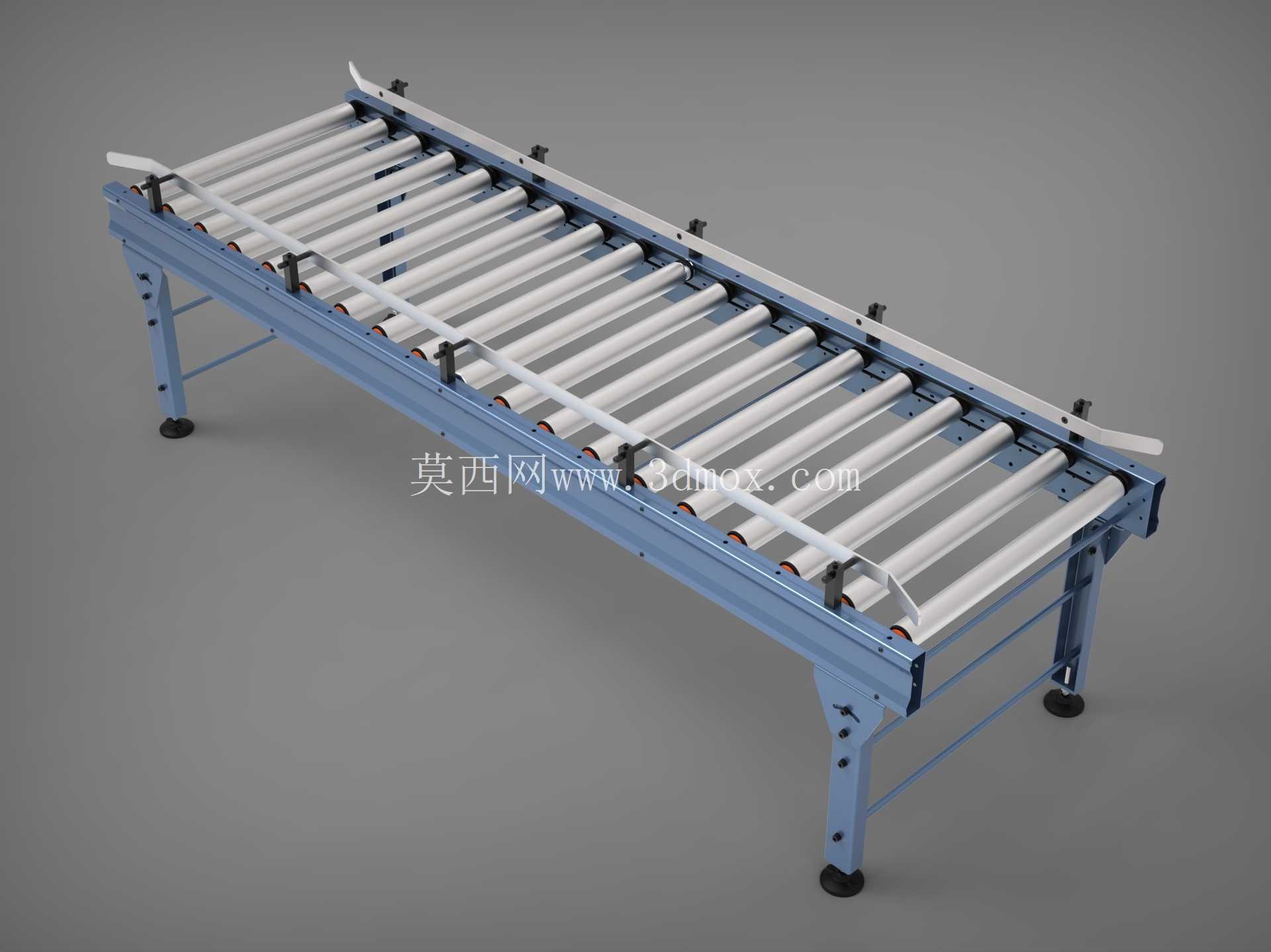

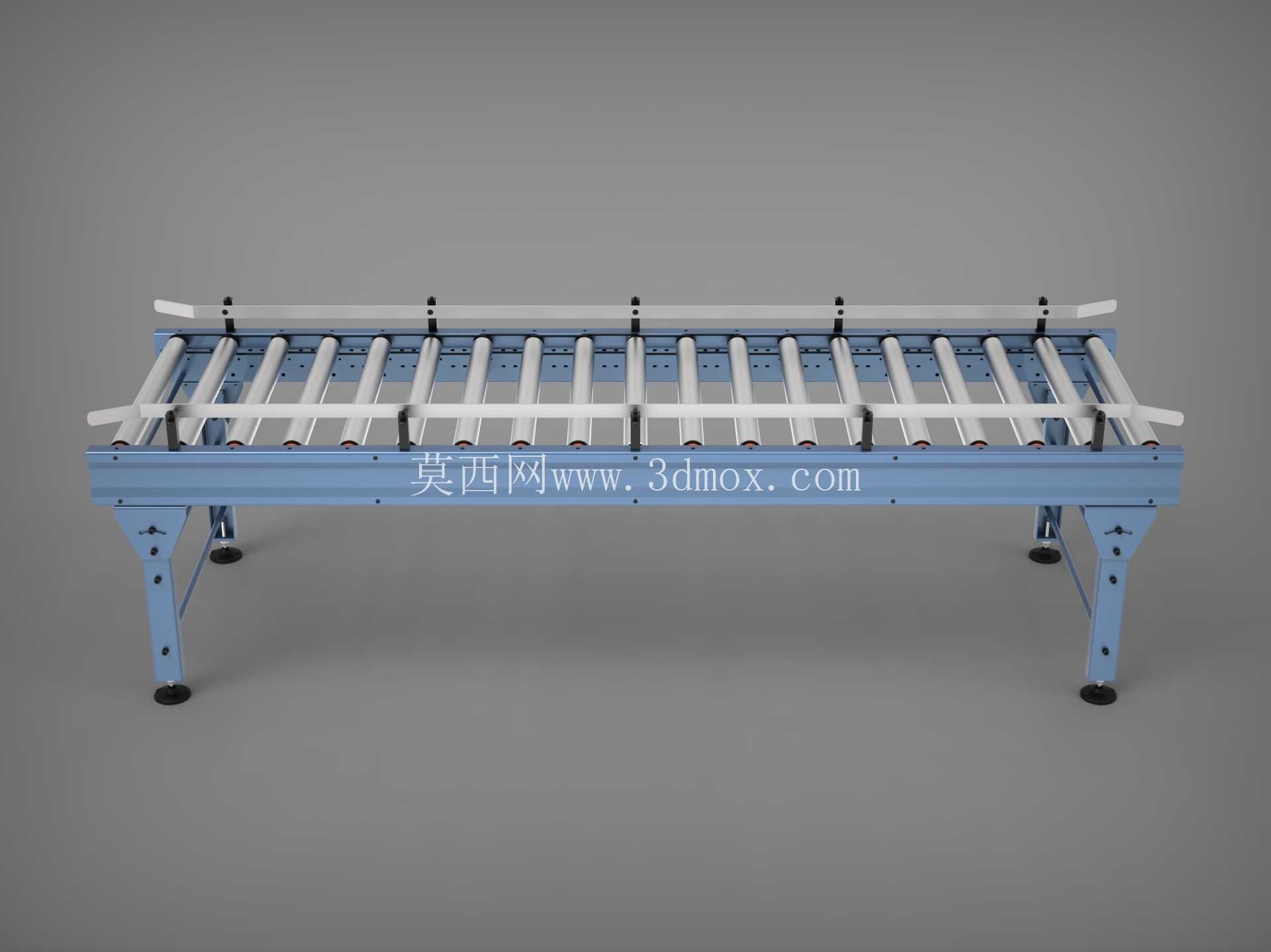

　　框架两侧沿全长加装了白色导向护边，护边通过可调支架与主框架连接，可根据输送工件的宽度调整两侧护边的内间距，对输送过程中的工件起到侧向限位作用，避免工件偏移后从辊道侧边滑落，护边的两端做了向上翘起的导入圆弧，工件从上下游设备接驳进入辊道时可以自动导正位置，不需要人工反复对位。设备的支撑部分采用四组独立可调支腿，支腿为型钢焊接结构，上端通过螺栓与主框架的底部横梁连接，下端安装橡胶减震脚杯，脚杯的螺杆可以旋转调整支撑高度，一方面可以在车间地面不平整的情况下把整段辊道调至水平，保证滚筒面的平面度，避免工件因倾斜出现自行滑移的问题，另一方面也可以匹配上下游不同高度的生产设备，调整输送面的接驳高度，支腿之间加装了横向连接拉杆，提升整台设备的整体刚性，避免长跨度辊道在承载较重工件时出现框架晃动、中部挠曲变形的情况。

　　从实际落地场景来看，这类无动力滚筒输送线常布置在板材加工、家电装配、仓储分拣、钣金件流转的工位之间，既可以通过人工推动工件完成工位间的转运，也可以在倾斜小角度布置后依靠工件自重实现自动滑移，不需要额外配置驱动电机与传动链条，结构简单、维护点极少，日常运行过程中仅需要定期检查滚筒转动是否顺畅，不存在传动件磨损、电机故障这类高频维护问题。在做结构建模的时候，首先要先锁定输送面的有效宽度、整机总长度、输送面离地高度这几个核心边界参数，有效宽度需要比常规输送工件的最大宽度多出两侧各50mm以上的安全间隙，整机长度要根据工位之间的接驳距离做分段设计，单段标准长度一般控制在2-3米，多段之间可以通过端部的连接法兰拼接成更长的输送线，支腿的排布间距要结合最大承载重量计算，当输送工件单重较大时需要加密支腿的布置点位，避免框架跨距过大出现下挠。

　　滚筒的选型需要匹配输送负载，轻载场景可以采用薄壁镀锌钢管配塑料轴承座，重载场景则要加厚滚筒管壁、采用钢制深沟球轴承，保证滚筒在长期受压后不会出现弯曲变形，转动阻力保持均匀。设备的两端预留了和其他输送段、加工设备对接的安装接口，端部的护边做了避让缺口，接驳动力滚筒线、皮带输送机或者加工工作台的时候不会出现干涉，整机的所有外露结构件都做了圆角钝化处理，没有尖锐的焊渣与棱角，车间操作人员日常推送工件的时候不会出现剐蹭风险。建模过程中所有的钣金折弯件、型材件、标准紧固件、脚杯、轴承座都按照实际加工装配的逻辑拆分零件，既可以直接导出工程图用于生产下料，也可以在做产线规划的时候直接导入整线布局，校验设备之间的间距、工件流转的路径是否存在干涉，给现场安装调试提供准确的尺寸参考。
