三丰150毫米机械式游标卡尺结构

　　这款150mm量程的机械式游标卡尺，是机械加工现场、质检工位、装配环节最常用的接触式长度测量器具，日常作业中可完成工件外径、内径、深度、台阶高度四类核心尺寸的检测，覆盖从普通五金件加工到精密零部件抽检的多数常规测量需求。从结构设计逻辑来看，这款卡尺采用主尺加游标的读数原理，主尺尺身采用不锈钢材质经淬硬处理，表面刻线清晰耐磨，滑动尺框与主尺的配合间隙经过精密研磨，既保证滑动顺畅无卡滞，又不会出现晃动导致的测量误差，尺身尾部的深度测杆与尺框刚性连接，测量盲孔深度、台阶落差时可保证测杆与主尺基准面垂直，避免倾斜带来的读数偏差。从实际使用场景出发，在普通车床、铣床的机加工序中，操作人员可随时用它检测工件的外圆尺寸、孔径大小，

　　不需要将工件从夹具上拆下就能完成快速抽检，大幅减少装夹辅助时间；在装配车间，工人可用来核对轴孔配合间隙、零件安装位置的台阶尺寸，判断零件是否符合装配公差要求；在五金维修、工装调试场景中，它也能快速完成磨损件的尺寸测绘，为备件加工提供准确的尺寸依据。外形尺寸方面，这款卡尺闭合状态下总长度约230mm，尺身宽度约16mm，厚度约6mm，整体重量控制在200g以内，单手握持时重心落在尺框位置，长时间手持测量也不会产生明显的负重感，尺框上的锁紧螺钉可在测量完成后固定尺框位置，方便将卡尺从工件上取下后再读数，避免移动过程中尺框滑移导致数值变化。设计上充分考虑了现场使用的耐用性，量爪测量面经过硬质合金镀层处理，

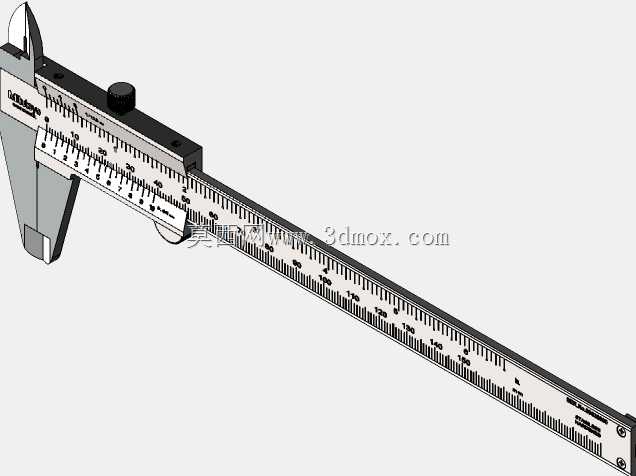

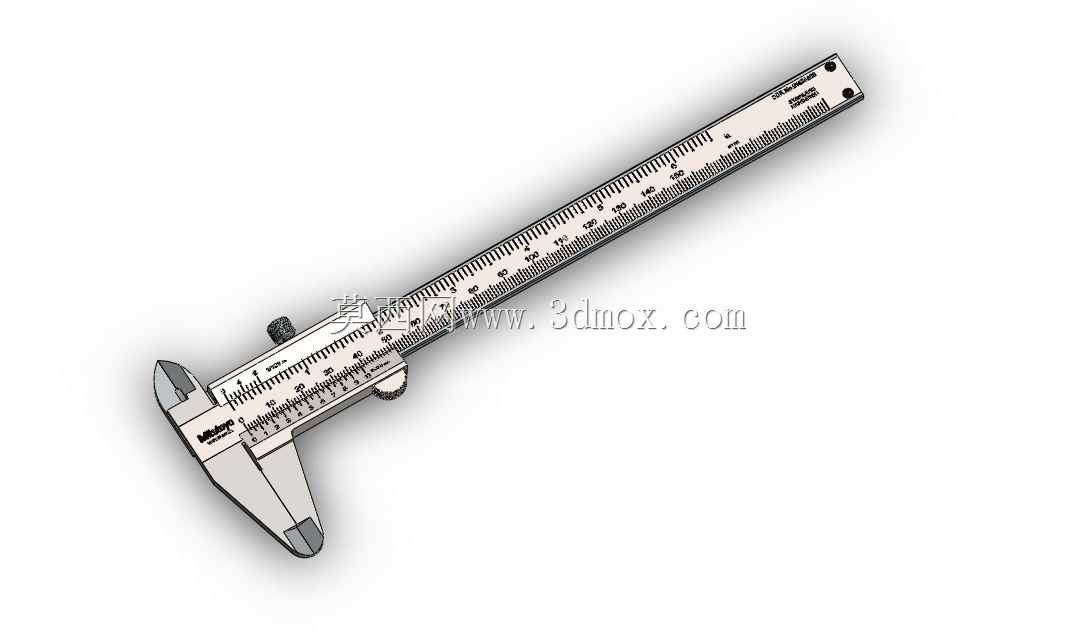

　　频繁接触金属工件也不易出现磨损划痕，保证长期使用后的测量精度保持性，主尺与游标的刻线采用蚀刻填漆工艺，即便接触切削液、润滑油也不会出现刻线脱落、模糊的问题，尺身表面做了哑光处理，在车间强光环境下读数也不会产生反光干扰。从建模还原的角度来看，这款模型完整复刻了卡尺的所有功能结构，包括主尺刻度、游标刻度、内外测量爪、深度测杆、锁紧螺钉、滑动滚轮等细节，每个部件的配合间隙都按照实物的装配关系做了还原，既可以作为机械测量课程的教学演示模型，也能用于工装场景的布局模拟，在做检测工位的三维布局设计时，可直接将模型导入场景中，核对卡尺放置空间、操作时的活动范围是否满足人机工程要求，避免工位设计过窄导致测量操作不便。不同于数显卡尺需要电池供电、

　　对使用环境有一定要求，这款机械式游标卡尺没有电子元件，在油污、粉尘、潮湿的恶劣车间环境下也能稳定工作，不存在电路故障、电池耗尽无法使用的问题，是生产现场可靠性最高的常规测量工具之一，其150mm的量程刚好覆盖了绝大多数小型机械零件的测量范围，不会因为量程过大导致尺身笨重，也不会因为量程过小无法满足常规零件的检测需求，量爪的开合行程与量程匹配，测量内径时内量爪的圆弧面可与孔壁充分贴合，测量外径时外量爪的平面可与工件被测面完全接触，不会因为量爪结构设计缺陷导致测量值偏小或偏大。
