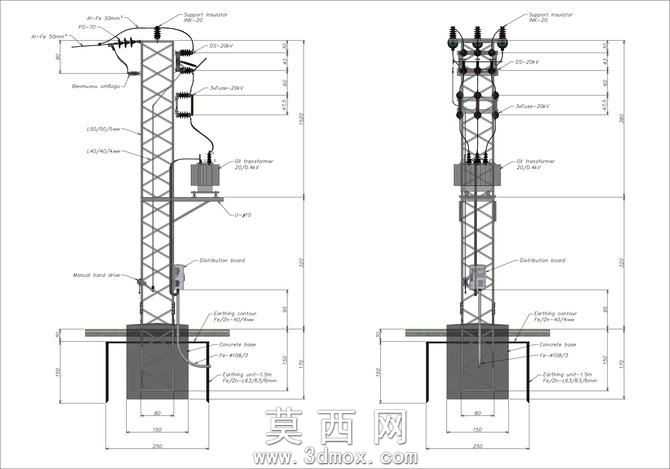

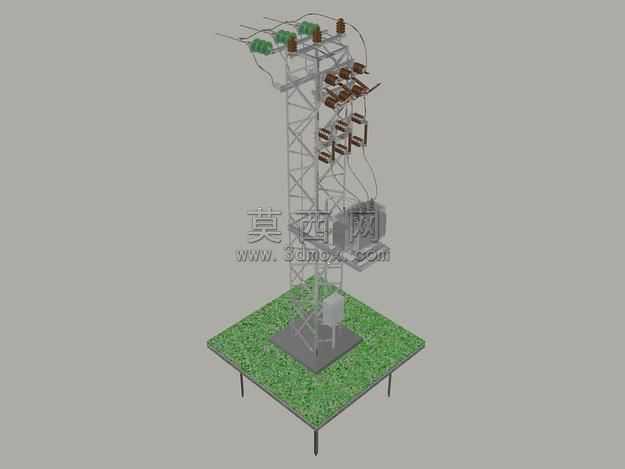

中压架空线试验塔配套变压器站结构模型

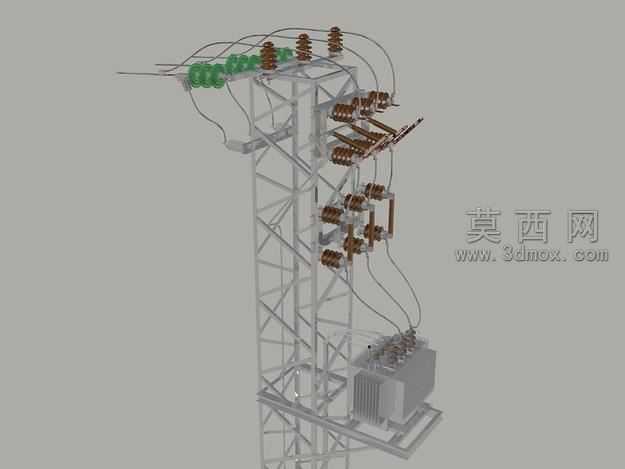

本模型围绕中压架空线试验场景的变压器站开展全三维建模设计，整体还原试验塔与配套变压设施的组合结构。建模过程中首先梳理架空试验塔的桁架受力逻辑，采用线性构件阵列搭建格构式塔身，逐段校准横担、绝缘子串、金具的安装位置，还原架空线缆的排布走向，确保塔体结构符合中压架空试验场景的架设规范。针对变压器站部分，建模时拆分台架、箱体、进出线套管、接地构件等独立模块，台架支撑结构采用等边角钢构件组合，精准还原支撑腿的倾斜角度与连接节点，箱体部分还原外壳的钣金折边结构、散热筋排布、箱门的锁具与密封结构细节，进出线部位清晰呈现线缆端子、绝缘护套的装配关系。材质渲染阶段，塔身桁架采用热镀锌钢材材质，调整金属粗糙度与反光参数还原镀锌层的哑光金属质感，变压器箱体采用深灰色户外喷塑材质，模拟户外电力设备的耐候涂层质感，绝缘子部件采用高透陶瓷材质，添加轻微的环境反射效果还原瓷件的光滑表面特性，线缆部分根据电压等级区分材质色彩，接地构件采用镀锌扁钢材质，台架下方的操作平台还原防滑花纹钢板的表面纹理。设计过程中重点考量试验场景的功能合理性，塔体与变压器站的连接线缆预留足够的安全弧垂，台架高度符合中压设备的安全距离要求，箱体与塔体的相对位置满足试验操作的检修空间需求，所有构件的连接节点均按照电力设施的实际装配逻辑设计，无结构干涉问题。模型同时还原了试验塔顶部的试验挂点、安全防护构件等细节，整体结构完整，各部件可独立拆分用于结构展示、场景搭建或电力设施教学演示，能够清晰呈现中压架空试验塔变压器站的整体布局与构件组成，还原户外电力设施的真实结构特征。
