小型箱式电气变压器结构设计模型

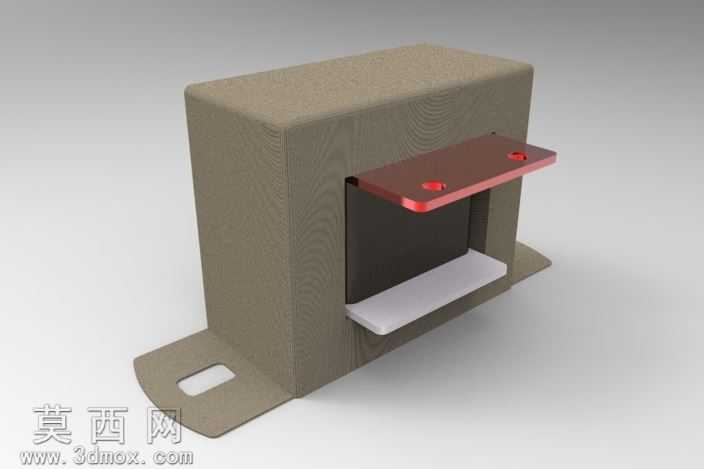

本模型为小型箱式电气变压器的三维设计成果，建模阶段依托三维设计软件完成全参数化特征构建，首先从核心安装基准出发，绘制底部带安装腰型孔的L型支撑底座草图，通过拉伸凸台命令生成底座实体，对安装孔边缘做圆角过渡处理，避免实际生产中的应力集中问题。主体壳体部分采用薄壁抽壳特征构建，先绘制矩形封闭轮廓拉伸为实体块，设置均匀壁厚后移除正面与底面的对应面，形成容纳铁芯绕组的空腔结构，壳体外表面做哑光磨砂质感的材质赋予，还原工业级金属喷塑外壳的视觉效果，壳体棱边统一添加0.5mm的小圆角，既符合钣金加工的工艺要求，也避免尖锐边角带来的安全隐患。正面伸出的接线铜排单独建模，先绘制带两个安装圆孔的长条矩形轮廓，拉伸为薄铜片结构后，对铜排边缘做倒角处理，赋予紫铜抛光的金属材质，调整材质的反射率与粗糙度参数，还原铜材特有的暖金属光泽，铜排与壳体的衔接处做精准的配合间隙预留，保证实际装配时的公差合理性。空腔内部的黑色绝缘承托板采用哑光黑色工程塑料材质，通过拉伸命令生成平板结构，与壳体空腔内壁做贴合配合，用于承托内部的铁芯与绕组组件。渲染阶段采用三点布光方案，主光源从模型左上方45度角投射，模拟工业展厅的柔和顶光效果，辅助光源从右侧补光消除暗部死黑，底部添加弱反光地面承接模型阴影，调整渲染参数输出高清效果图，清晰展现模型的结构层次与材质质感。设计过程中充分考虑小型变压器的实际使用场景，底部的腰型安装孔可适配不同孔距的安装基面，壳体的封闭结构可有效防护内部绕组不受灰尘、杂物侵入，伸出的铜排方便外部线路的接线操作，整体结构紧凑简洁，在满足电气绝缘、安装固定、接线操作等核心功能的前提下，尽可能压缩整体体积，适配小型电气设备的内置安装需求，建模过程中所有特征均保留完整参数，可根据实际功率需求调整壳体尺寸、铜排规格、安装孔位等参数，具备较强的设计复用性。
