Amphenol4GHzBNC17.5mm4孔法兰同轴连接器

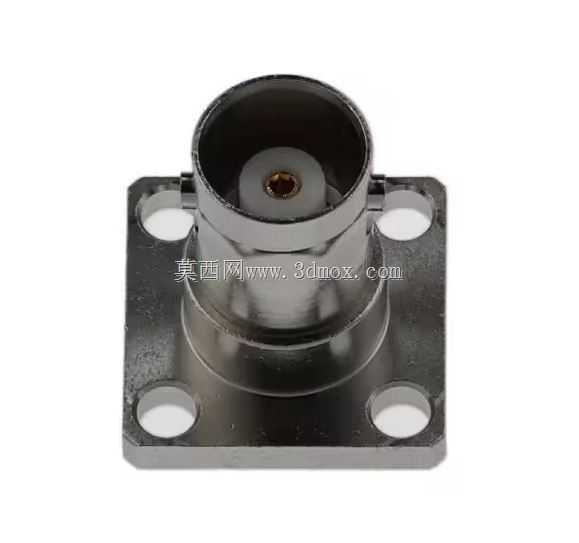

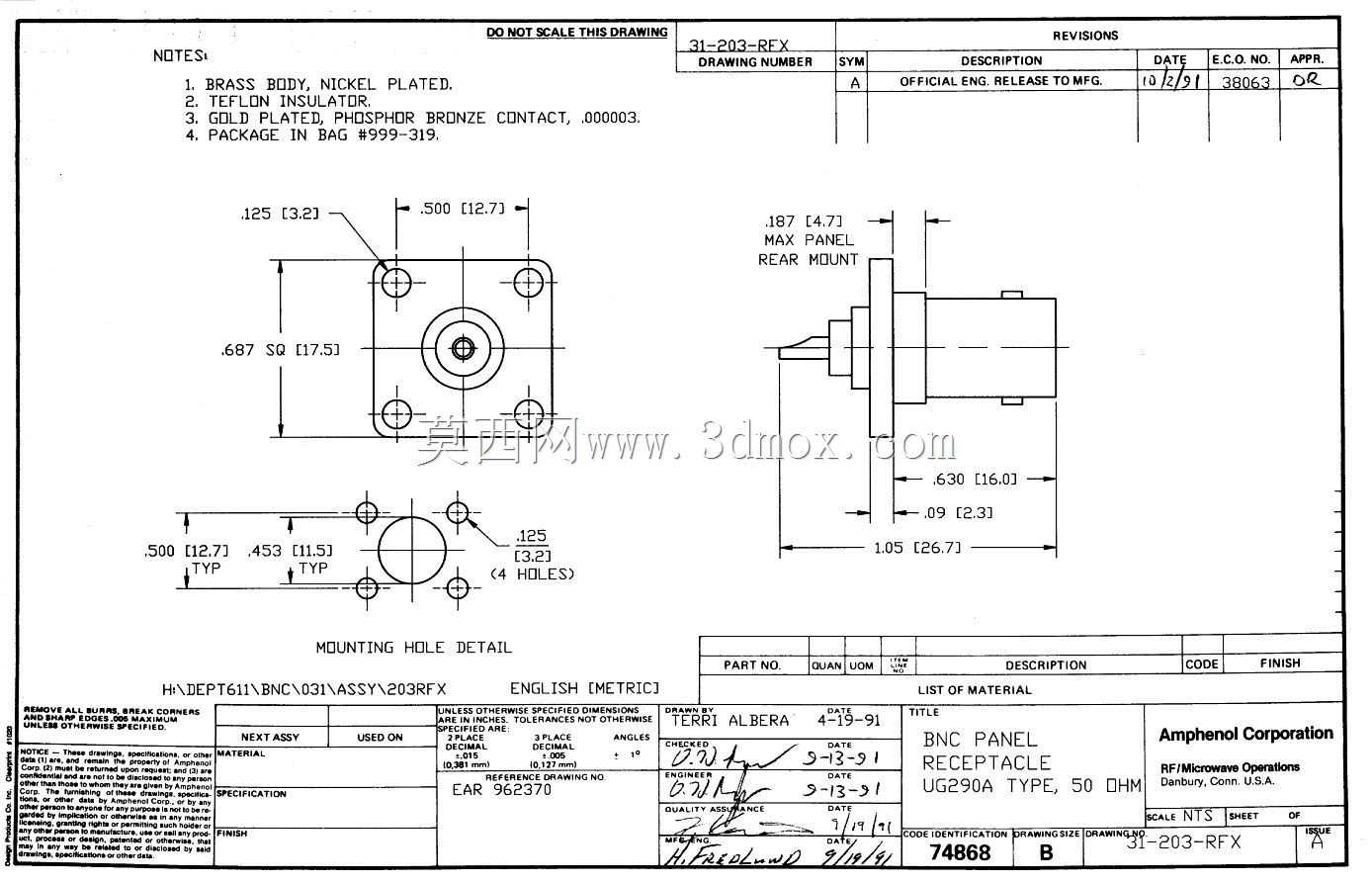

　　在射频微波传输链路的硬件搭建环节，同轴连接器是实现不同模块间信号稳定衔接的核心基础部件，这款BNC型同轴连接器针对4GHz频段的信号传输需求做了专项结构优化，在波导馈电、喇叭天线装配、测试仪器互联等场景中有着明确的适配定位。从实际安装适配的角度看，该连接器采用4孔法兰作为面板固定结构，法兰本体为17.5mm边长的正方形结构，对应的安装孔位布局需要匹配面板上的开孔尺寸，其中法兰中心的过孔直径为12.7mm，这一尺寸参数和常规同类型TNC连接器存在明显差异——常规同安装逻辑的TNC连接器多采用12.7mm边长法兰搭配8.75mm中心过孔，选型时如果直接沿用过往的安装孔位图纸，会出现法兰无法贴合面板、中心导体对位偏移的问题，

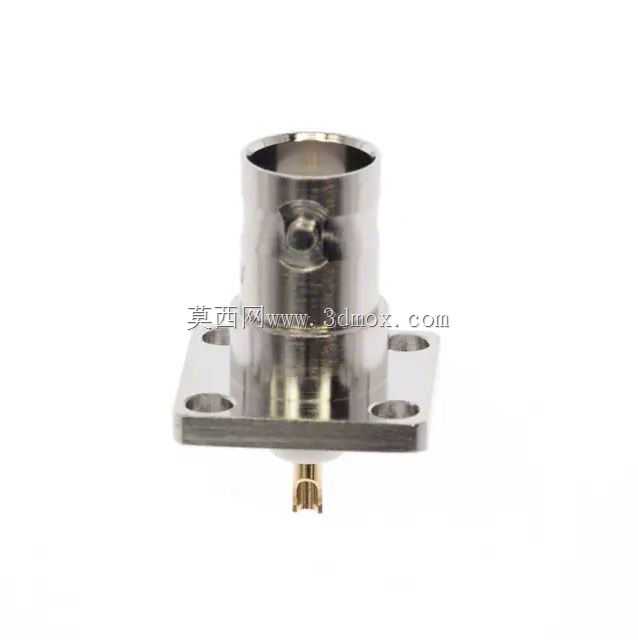

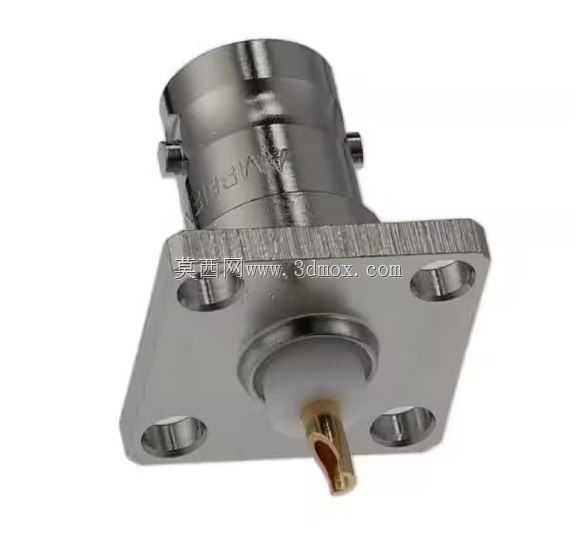

　　这也是结构设计人员在做面板开孔、腔体布局时需要重点核对的边界条件。除了法兰安装尺寸的差异，该连接器的阀体直径也比常规小尺寸BNC、TNC连接器更大，在做腔体内部布局时，不能直接套用常规连接器的避让空间参数，需要根据阀体实际外径预留足够的装配间隙，同时要核对内部安装孔的直径是否能容纳阀体穿过，避免出现装配时阀体和腔体壁干涉、中心导体无法和后端电路精准对接的问题。从功能特性上看，这款连接器的焊杯引脚支持最高4GHz频段的信号传输，引脚的焊接结构做了阻抗匹配优化，在焊接半刚电缆、微带线过渡结构时，只要按照射频焊接工艺要求控制焊锡量、保证引脚焊接处的连续性，就能在工作频段内维持稳定的驻波比，减少信号反射带来的传输损耗。

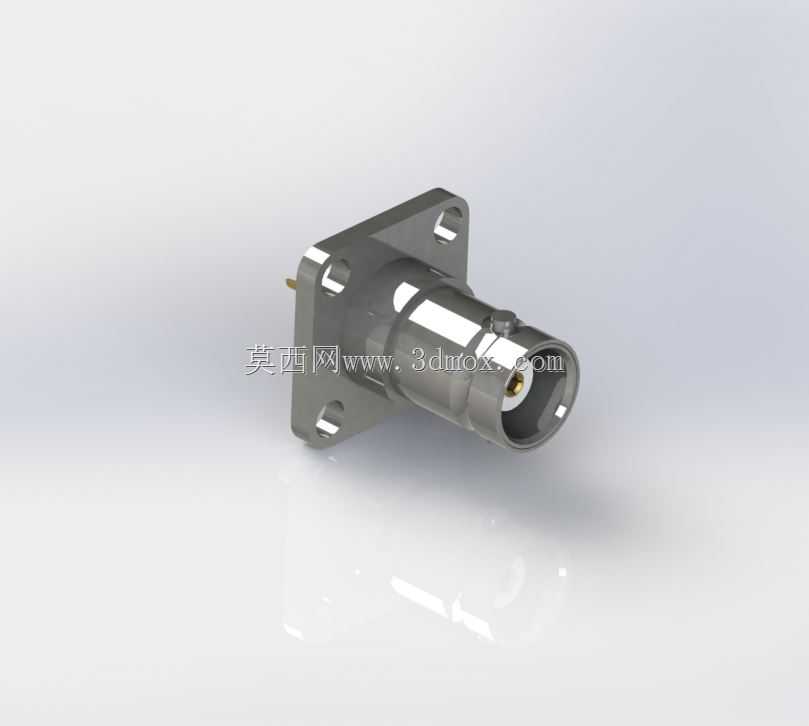

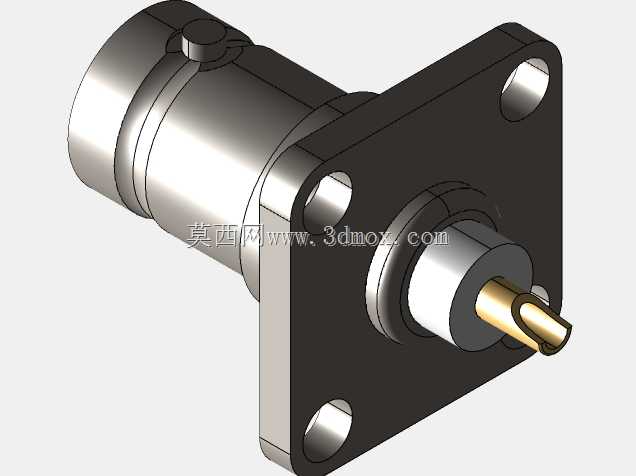

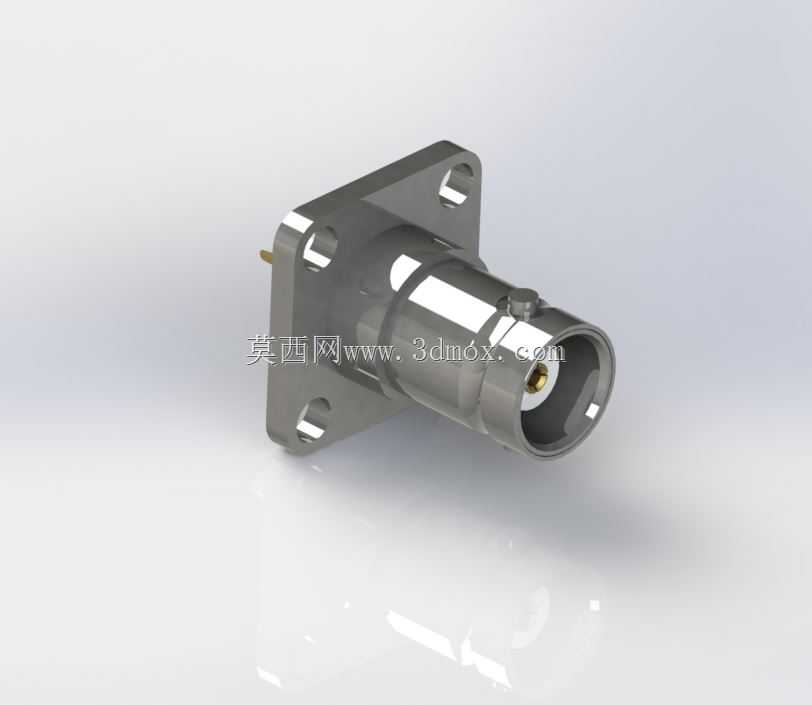

　　连接器的中心导体采用插针式接触结构，搭配BNC系列通用的卡口锁紧结构，和同规格BNC插头对接时可以实现快速插拔，卡口的锁紧结构能在一定程度的振动环境下维持连接可靠性，不会出现轻微晃动就信号中断的问题，适合用在需要频繁拆装测试、或者有轻度振动的户外通信设备场景。在波导和喇叭天线的装配场景中，这款连接器的中心导体可以直接作为1/4波长辐射器的焊接基座，设计人员可以根据实际工作频段的波长计算中心导体的伸出长度，将中心导体和辐射源元件直接焊接固定，省去额外的过渡转接结构，既减少了转接带来的信号损耗，也能压缩整个馈电结构的轴向尺寸，让天线整体的结构更加紧凑。做三维建模的时候，需要重点还原几个关键结构的尺寸精度：首先是4个安装孔的相对位置度，

　　要保证孔位和法兰中心的对称度误差控制在合理范围内，否则实际装配时会出现螺丝无法穿入的问题；其次是法兰贴合面的平面度，要保证连接器安装后和面板之间没有缝隙，避免出现信号泄漏的情况；另外还要注意中心导体和法兰安装面的同轴度，这一参数直接影响连接器对接后的阻抗连续性，如果同轴度偏差过大，会导致高频段的驻波比明显升高，影响信号传输质量。从结构设计的思路来看，这款连接器没有采用更小尺寸的法兰结构，本质上是为了适配更大直径的阀体，更大的阀体内腔可以优化内部绝缘介质的结构布局，让内部的阻抗过渡更加平缓，从而支撑更高的工作频段，相比小尺寸法兰的同类型连接器，它在4GHz频段下的插入损耗更小，信号传输的稳定性更优，适合对信号质量要求较高的射频链路使用。在实际选型应用中，还要注意连接器的适配电缆类型，虽然它的焊杯结构可以适配多种线径的射频电缆，但要保证电缆的特性阻抗和连接器的标称阻抗匹配，避免因为阻抗不连续导致信号反射；另外在做密封结构设计时，因为这款连接器的法兰是平面贴合结构，可以在法兰和面板之间加装对应尺寸的导电密封胶条，既可以实现防水防尘的密封效果，也能保证法兰和面板之间的导电连续性，提升整个设备的电磁屏蔽性能。
