一次性纸杯自动化成型生产设备结构

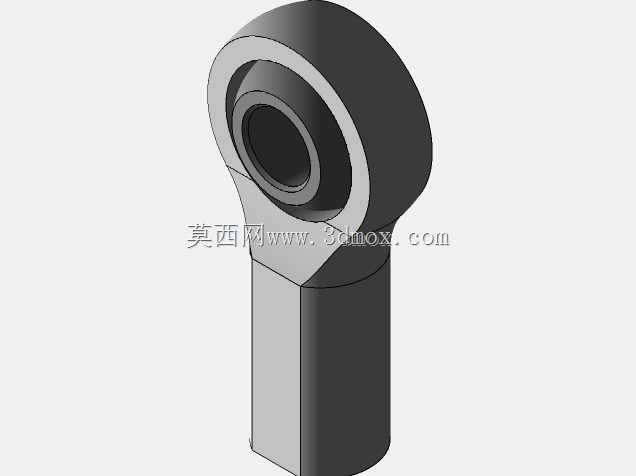

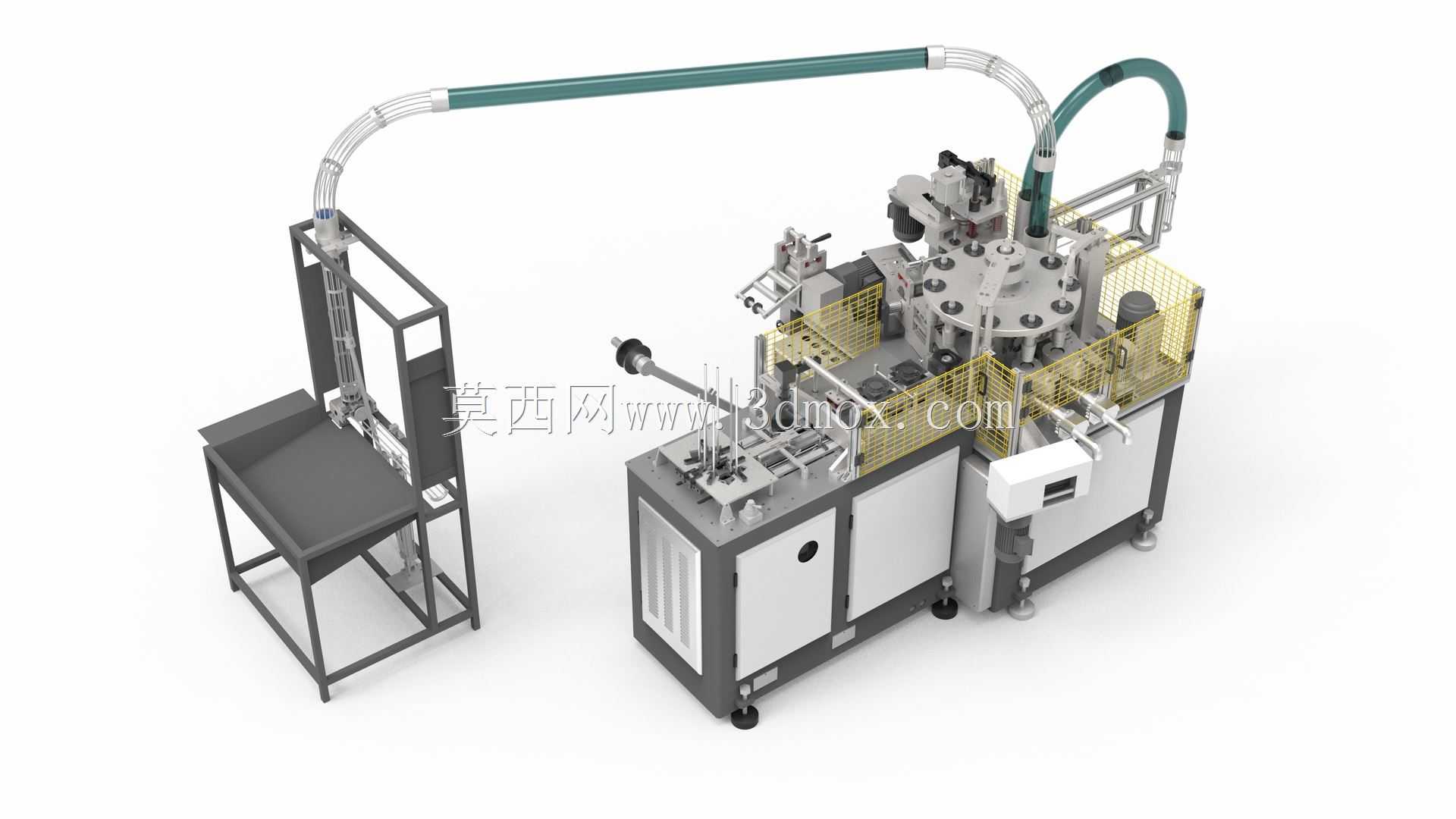

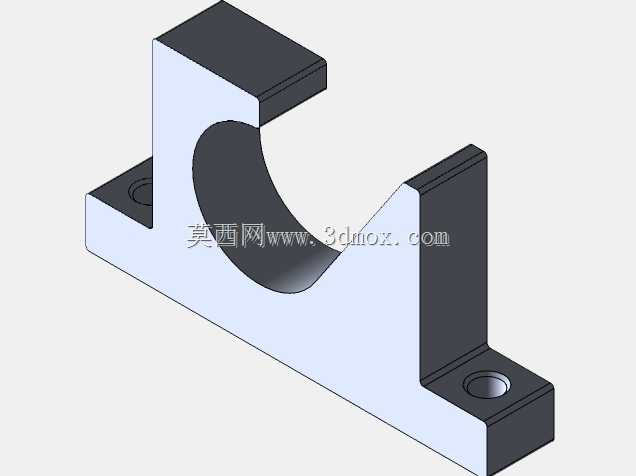

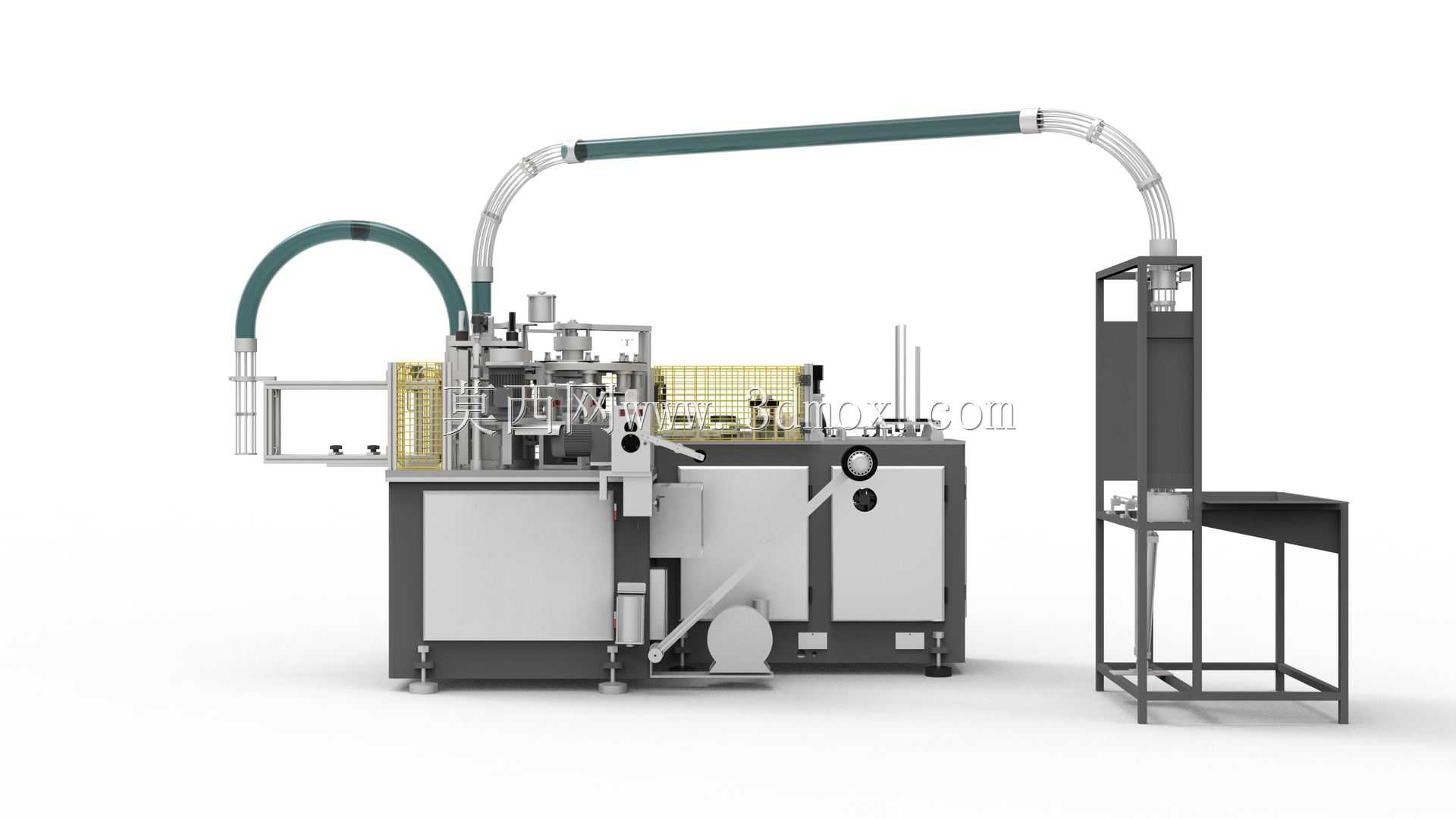

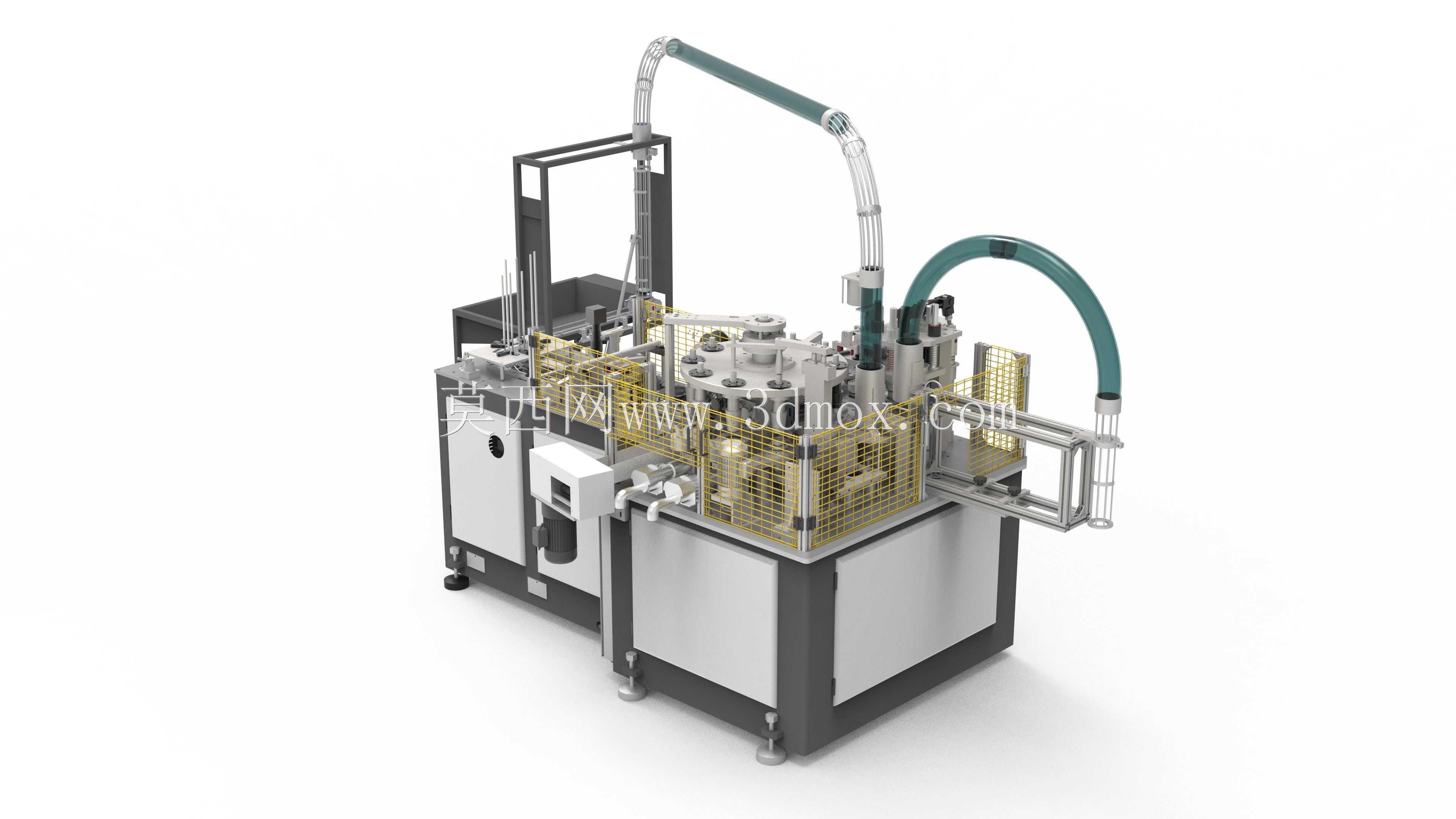

　　这套纸杯成型设备主要面向一次性食品包装容器的量产场景，适配冷饮、热饮类纸杯的全流程自动化加工，在餐饮耗材生产、食品包装加工车间的量产线中承担核心成型工序，可对接上游原纸分切工位与下游纸杯收集、包装工位，形成连贯的耗材生产链路。设备整体采用框架式落地结构，主安装基面预留水平调节脚座安装位，可适配车间常规硬化地面的安装需求，整机横向安装边界约4.2米，纵向进深约1.8米，顶部最高操作位距安装基面约2.1米，主操作侧预留不小于1.2米的人员巡检、维护通道即可满足日常生产的操作需求，无需额外开挖地基，适配多数中小型包装耗材生产车间的场地布局。从功能实现逻辑来看，设备整合了原纸送料、预热封合、杯身卷边、杯底压合、滚花、出料收集多个工序单元，送料工位采用真空吸附式分纸结构，可避免堆叠原纸的双张送料故障，送料辊组表面做防滑耐磨处理，适配150-320g/㎡的食品级单面淋膜原纸加工，可生产3oz-16oz规格的常规饮用纸杯，生产节拍稳定在每分钟80-100只，成型后的纸杯杯身封合强度、杯底压合密封性均满足食品包装容器的相关使用要求，可耐受95℃以内饮品的盛装需求，无渗漏、脱胶风险。设计过程中针对纸杯成型的常见工艺痛点做了结构优化，杯身成型工位采用共轭凸轮驱动的折边机构，相比传统曲柄连杆结构，折边动作的行程曲线更平缓，可减少原纸折边位置的开裂、起皱问题，封合工位采用温度闭环控制的热封模组，可根据原纸淋膜厚度实时调整热封温度与压合时长，避免温度过高导致的淋膜碳化、

　　或者温度不足导致的封合不牢问题。杯底送料工位采用转盘式间歇送料结构，与杯身成型工位的动作节拍完全同步，压合工位设置弹性压合缓冲结构，可抵消不同批次原纸的厚度公差，保证杯底压合的一致性。滚花工位采用可调式滚花刀架，可根据纸杯规格调整滚花纹路的深度与位置，滚花后的杯底结合力可满足日常使用的扭转、挤压强度要求，不会出现杯底脱落问题。设备的传动系统采用集中式驱动布局，主驱动电机布置在机架下部的独立安装仓内，通过同步带、精密凸轮分割器向各个工位传递动力，相比分散式多电机驱动的结构，减少了伺服点位匹配的调试难度，日常维护仅需定期检查同步带张紧度、各润滑点的供油状态即可，降低了生产现场的运维门槛。机架主体采用方管焊接结构，焊接后做整体去应力处理，

　　长时间高速运行不会出现机架变形、工位偏移的问题，各个与原纸接触的导向辊、成型模头均采用食品级304不锈钢或者硬质阳极氧化铝合金材质，避免生产过程中对纸杯造成油污、金属屑污染，符合食品包装生产的卫生要求。操作面板布置在设备主操作侧的中部位置，高度适配站立操作的人机工程需求，面板上集成了运行状态指示、温度调节、节拍调整、故障复位功能，现场操作人员经过简单培训即可完成设备的日常操作、参数调整工作。设备的各个外露运动部件均设置透明亚克力安全防护罩，防护罩设置安全联锁开关，一旦防护罩被意外打开，设备会立即停止运行，避免生产过程中的机械伤害风险。在工位布局上，将易损件比如热封条、滚花刀、成型模头的安装位置都设计在设备外侧的易操作区域，

　　更换易损件无需拆解设备主体结构，单次更换时长可控制在15分钟以内，减少设备停机维护对生产进度的影响。出料工位采用吹气式出料结构，成型完成的纸杯通过压缩空气吹入出料滑槽，直接滑入下方的收集周转箱，无需人工手动取件，减少生产过程中的人工接触，进一步提升成品的卫生水平。针对不同规格纸杯的换型需求，设备的各个成型模头、导向定位件都采用快换式安装结构，换型时仅需更换对应规格的模头、调整少量导向件的位置即可完成规格切换，整个换型过程可在2小时内完成，适配多规格、小批量的订单生产需求。设备的气路系统采用集中排布的阀岛结构，所有气动元件的供气压力可通过调压阀统一调整，气路入口设置三级空气过滤装置，避免压缩空气中的水、油杂质进入气路元件，延长气动元件的使用寿命，同时也避免杂质吹到纸杯成品上造成污染。
