F-15鹰式战斗机实体装配结构设计

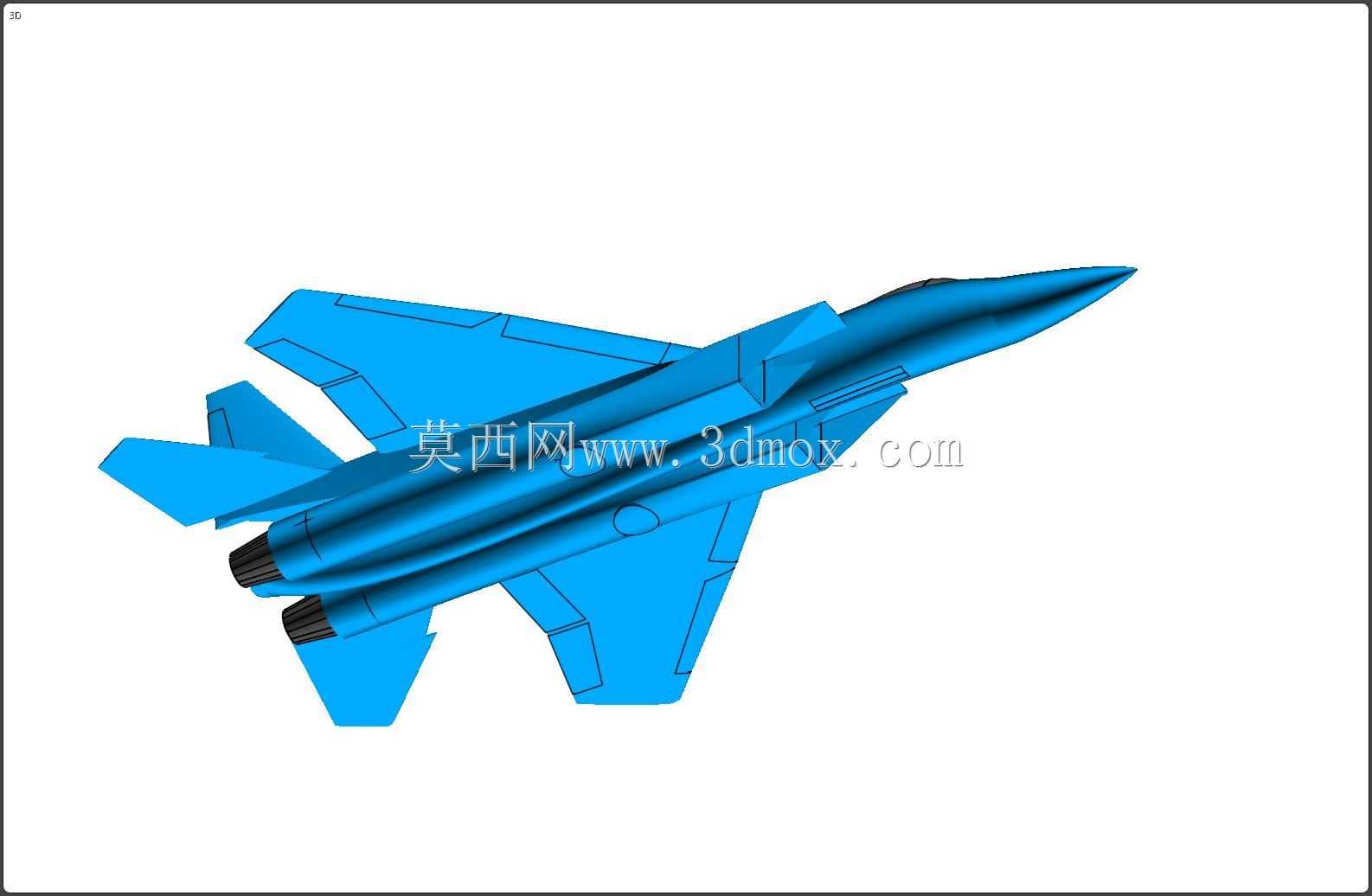

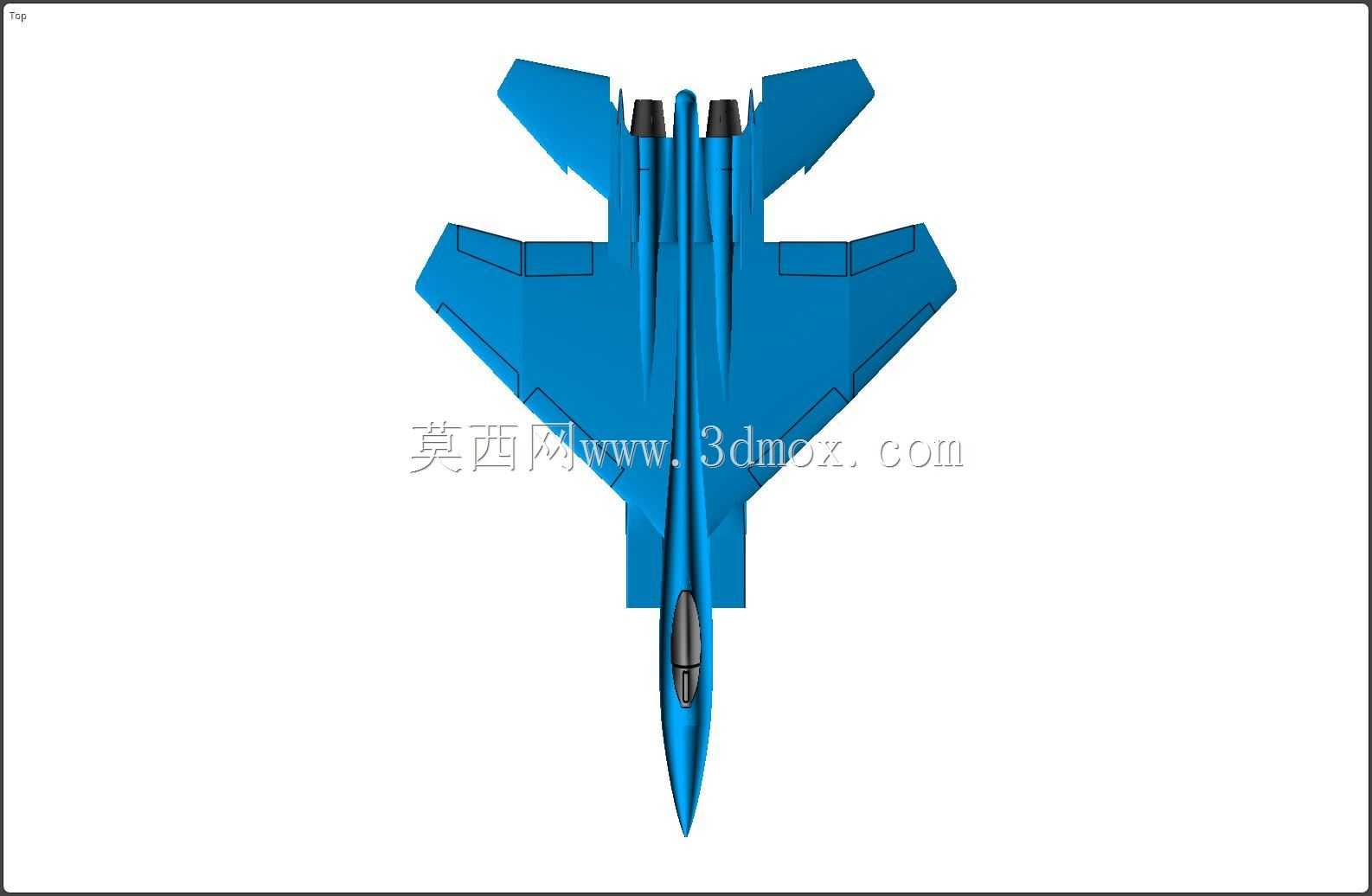

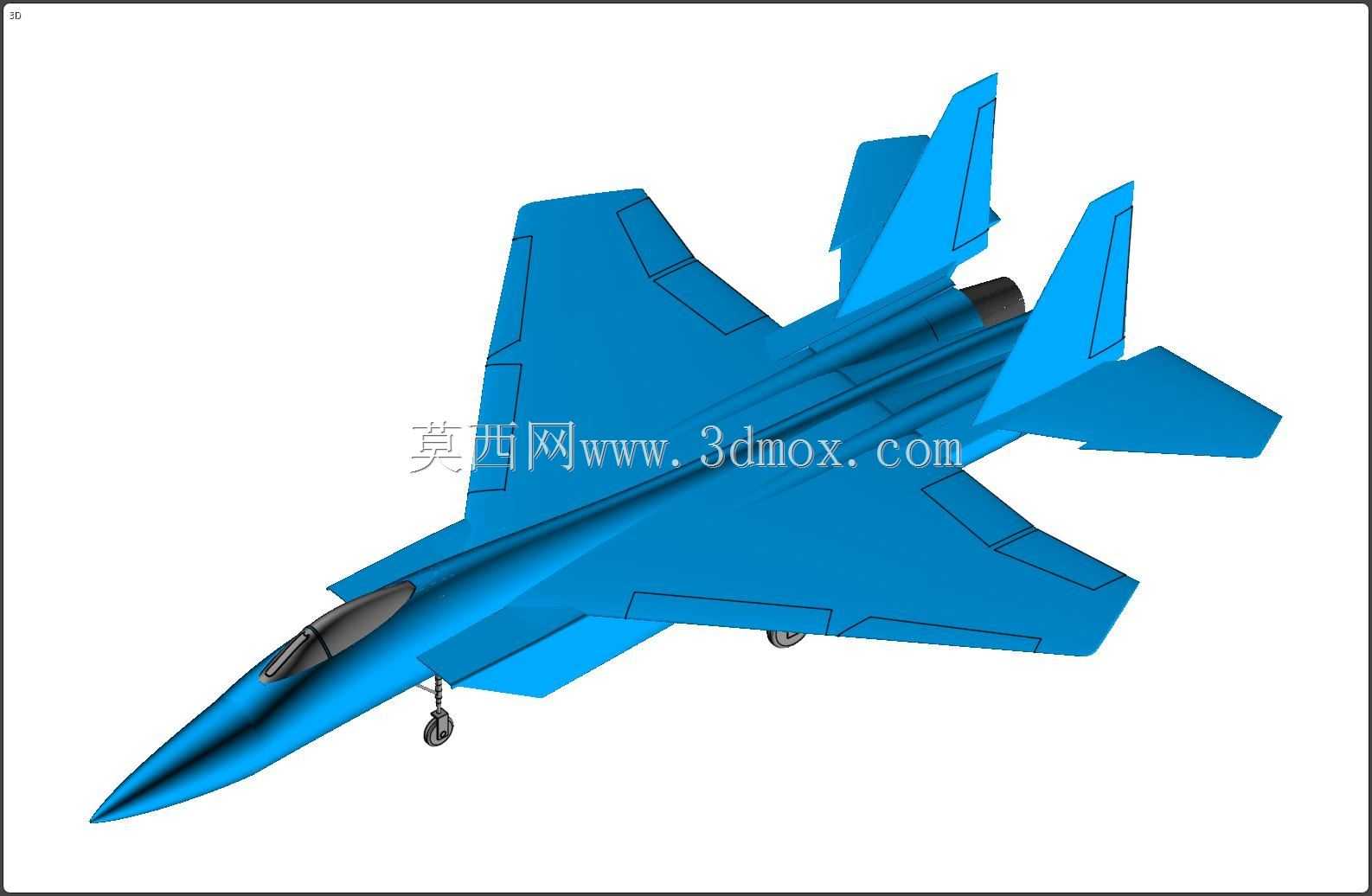

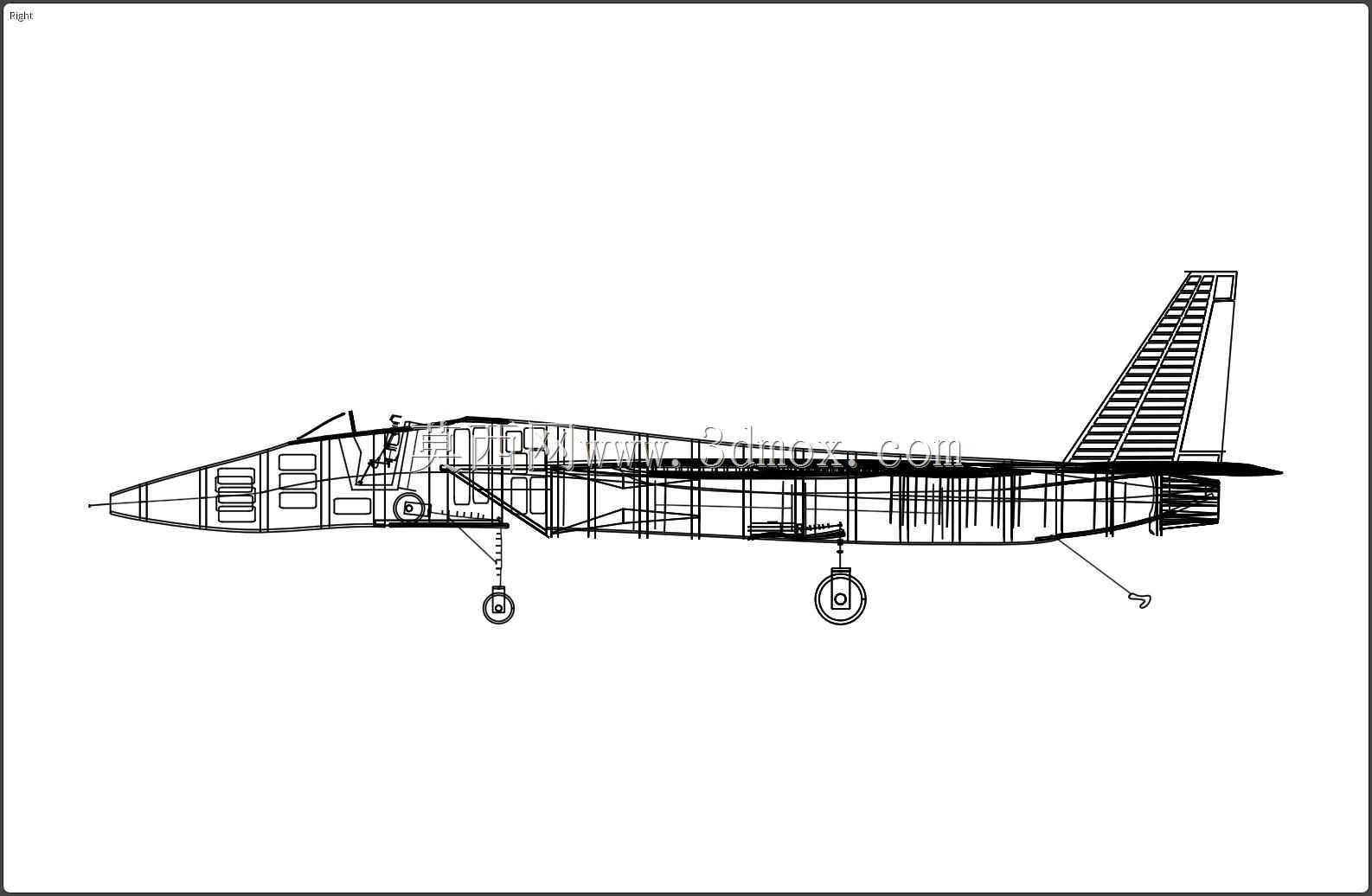

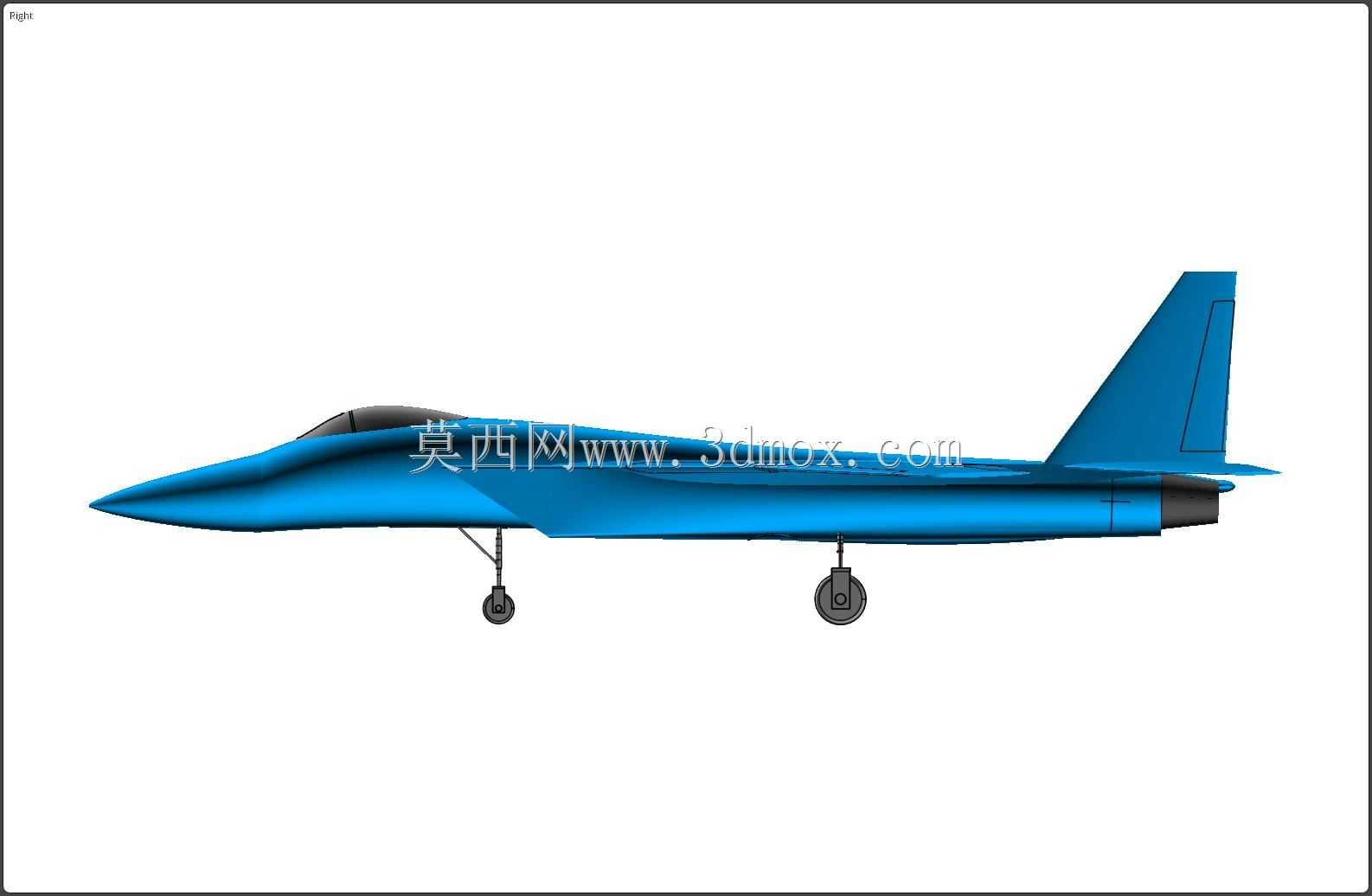

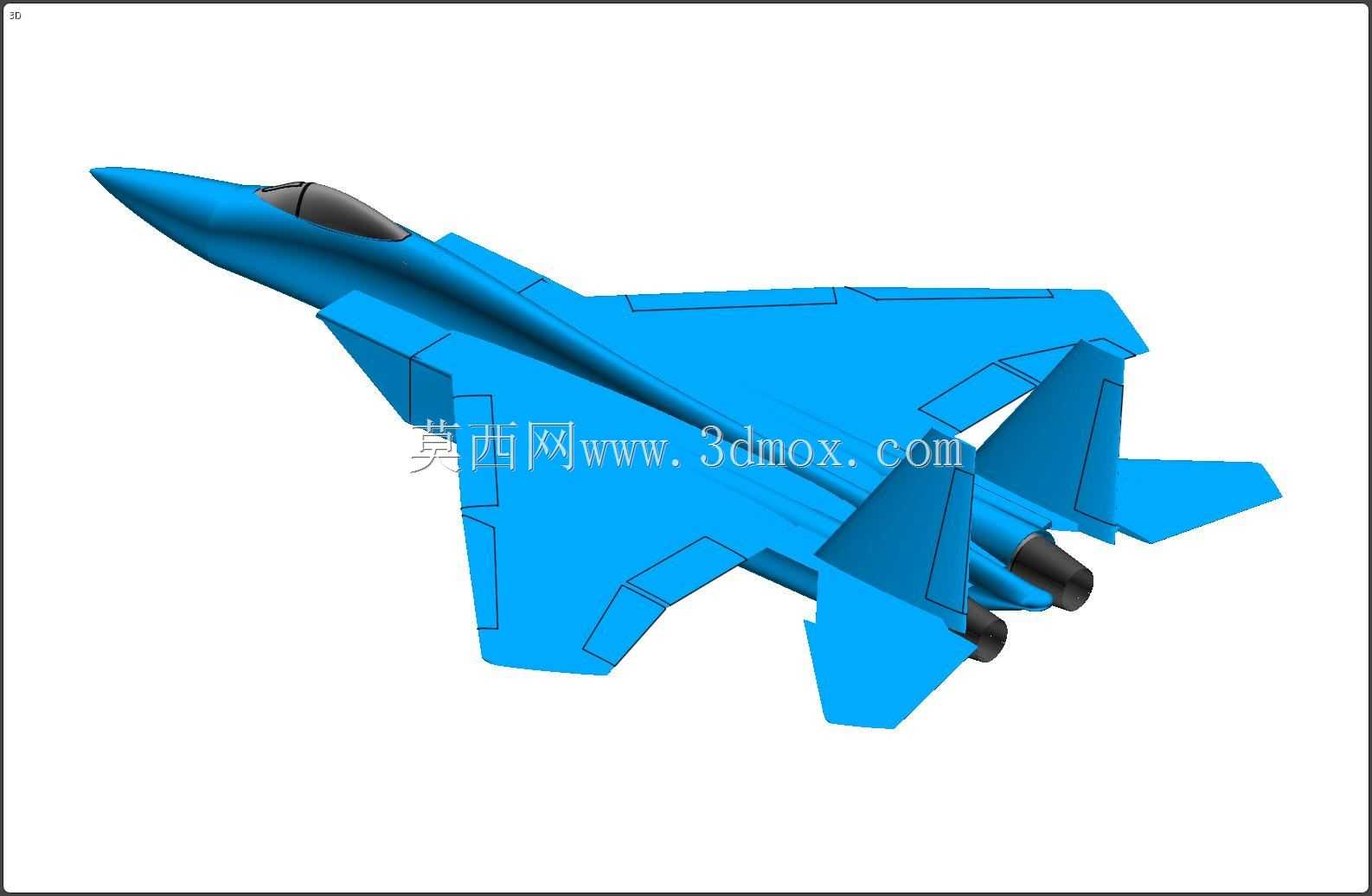

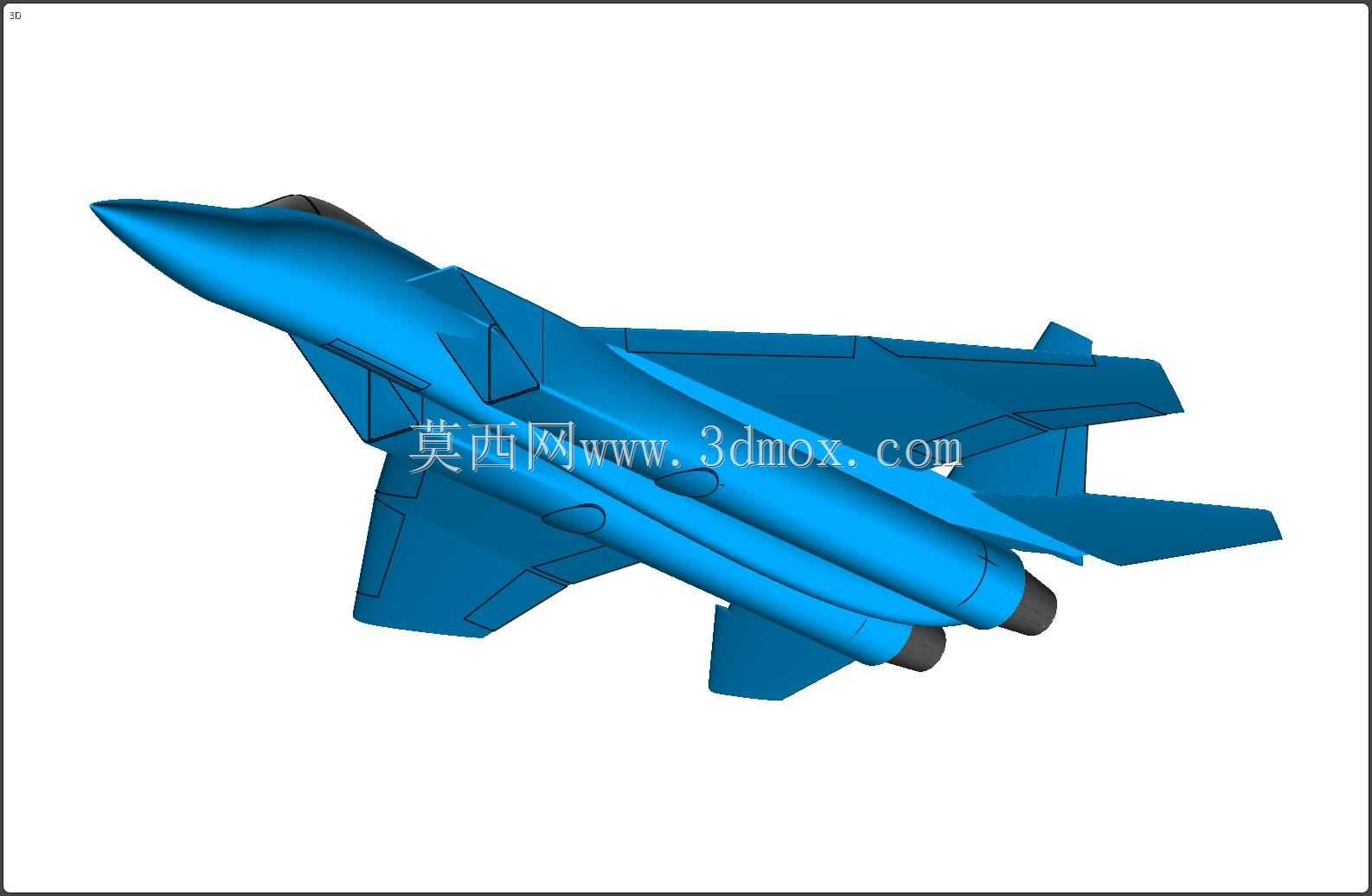

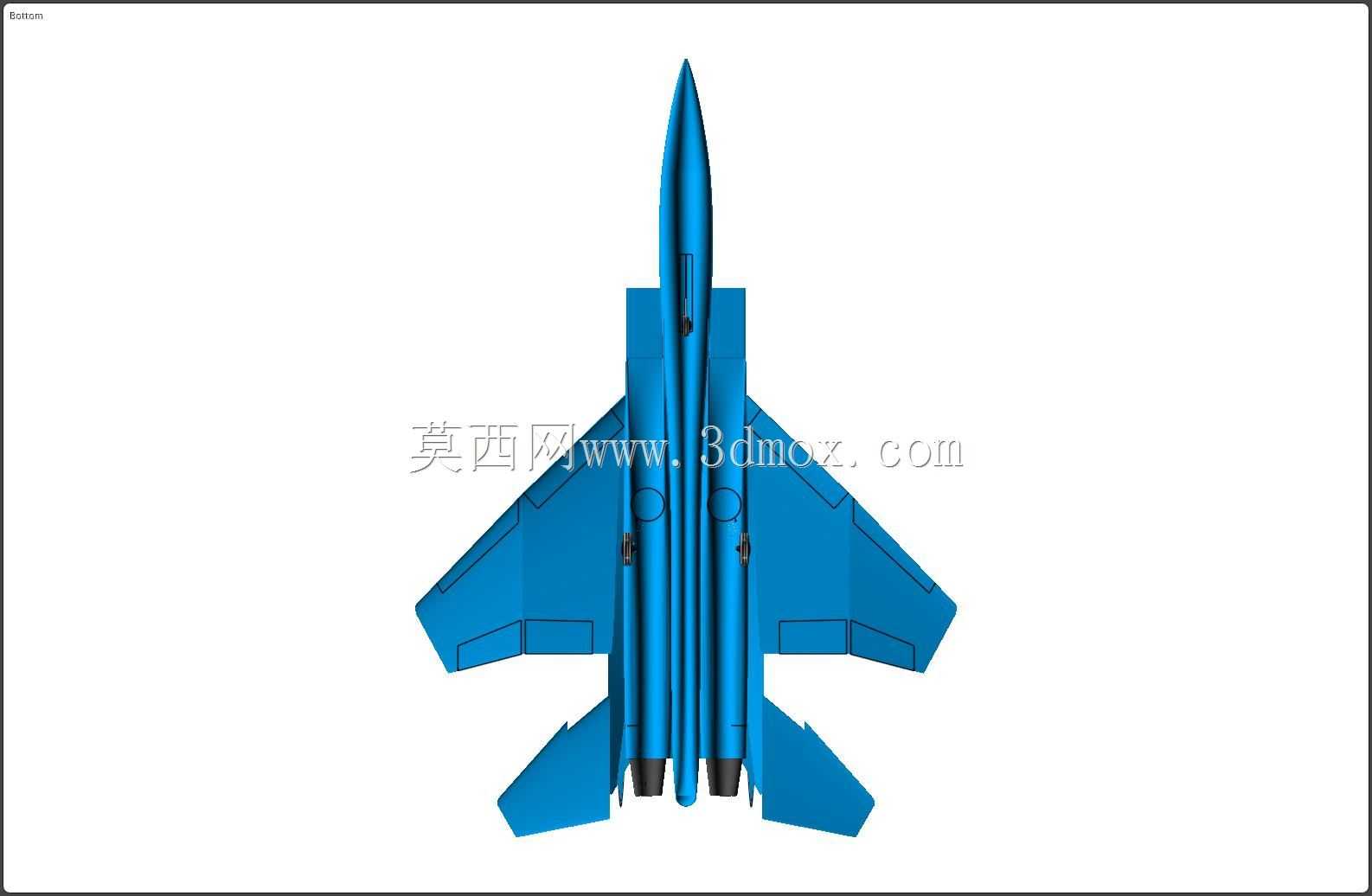

　　该装配模型完整还原了双发重型制空战斗机的全机结构逻辑，整体采用机身翼身融合的气动布局设计，建模过程中优先保证气动外形的曲面连续性，机身纵向沿机头雷达罩至尾喷口设置连续的脊线，两侧进气道采用斜切矩形固定进气构型，在大迎角飞行状态下可保证进气道内流场的稳定性，避免气流分离导致的发动机喘振问题。全机结构拆分逻辑完全参考实机的部段划分规则，将整体结构拆解为机头雷达舱段、座舱段、机身主油箱段、发动机舱段、中央翼盒、左右外翼段、双垂尾、水平尾翼、起落架系统共9个一级子装配模块，每个一级模块下再拆分出对应的壁板、长桁、翼肋、隔框等实体零件，所有零件间的装配约束完全按照实际机型的连接逻辑设置，翼面与机身的对接面、垂尾与机身背鳍的安装位置均预留了符合工程规范的装配间隙，可直接用于装配干涉检查的模拟训练。

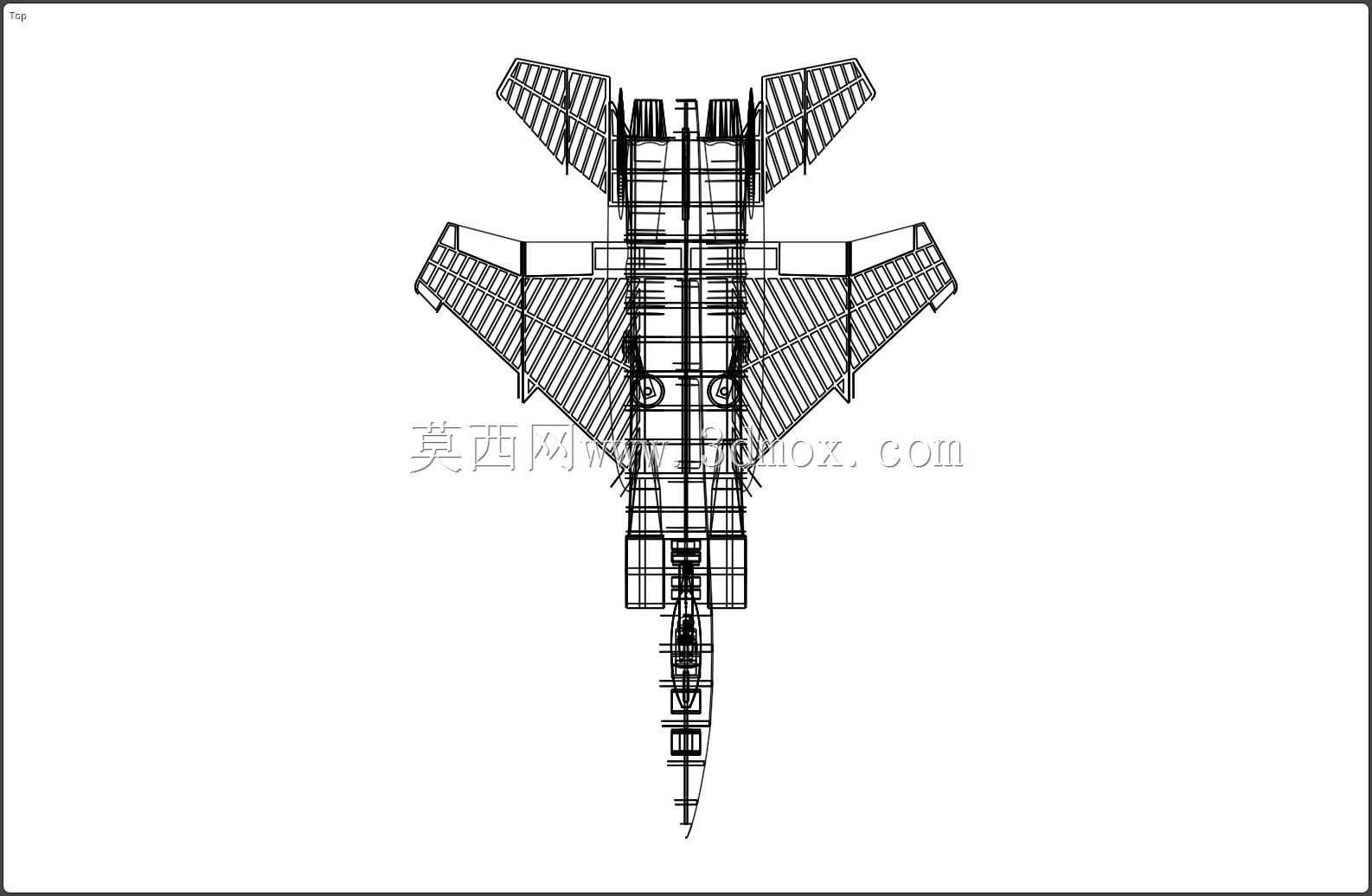

　　从实际应用场景来看，这类全机实体装配模型可用于航空类专业的结构设计教学，帮助初学者快速理解重型战斗机的部段划分逻辑与传力路径设计思路，也可作为航模设计阶段的结构参考，在进行等比例缩放航模制作时，可直接提取模型中的翼型数据、重心位置参数、起落架收放行程参数，减少前期测绘的工作量。模型在建模时对实机的结构做了适配教学场景的简化，省略了航电设备管线、发动机内部叶片等非结构类细节，重点突出机体主承力结构的连接关系，机翼部分采用双梁式结构设计，前梁与后梁分别连接中央翼盒的前后对接接头，翼肋沿翼展方向等距排布，外翼段的前缘后掠角、翼根弦长、翼尖弦长的比例完全匹配实机的气动设计参数，垂尾采用大后掠角切尖构型，可在跨音速飞行阶段降低垂尾的颤振风险，水平尾翼为全动式设计，转轴位置设置在机身尾部的承力隔框上，可模拟全动平尾的偏转动作，用于基础的操纵面偏转演示。

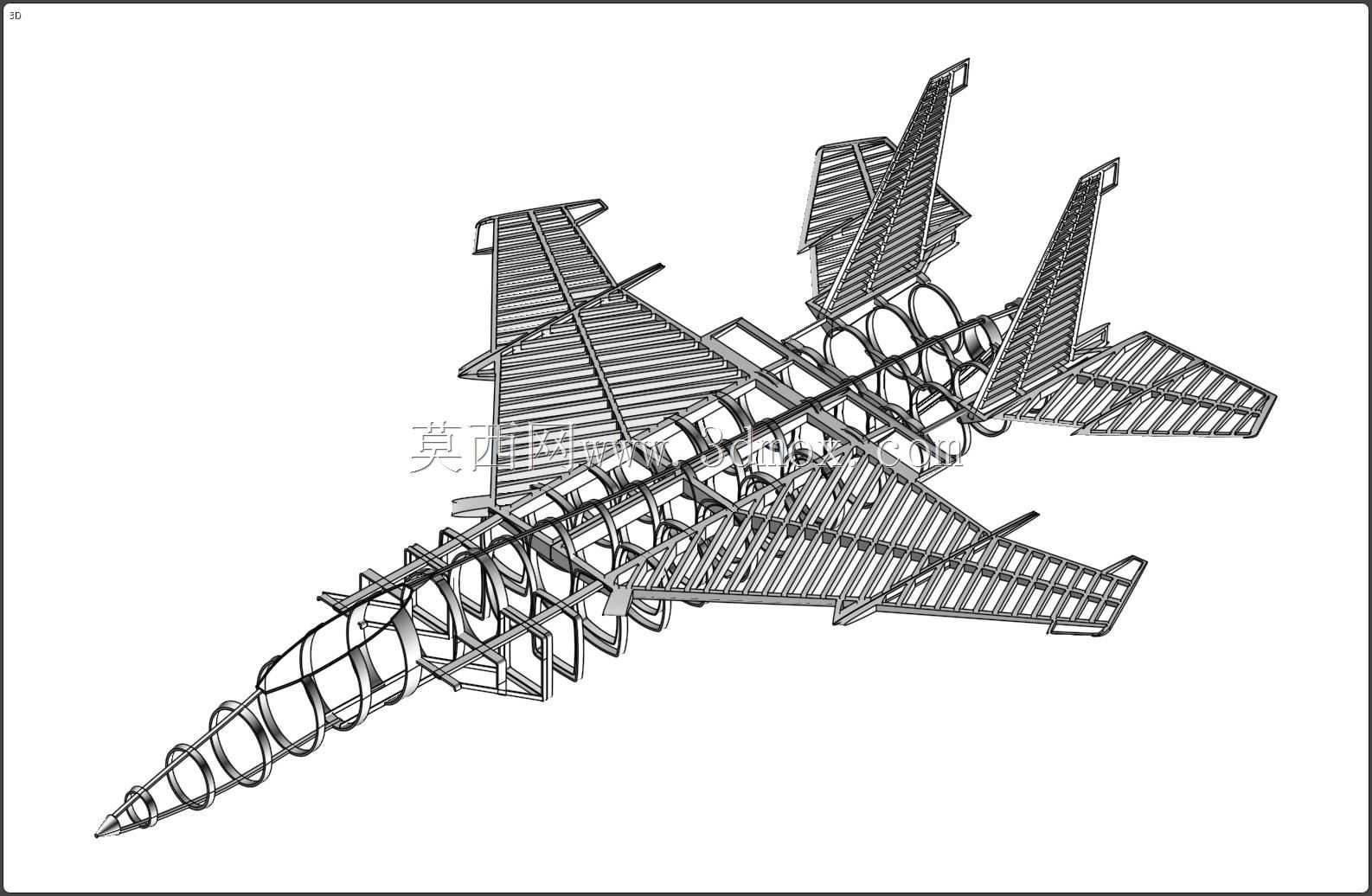

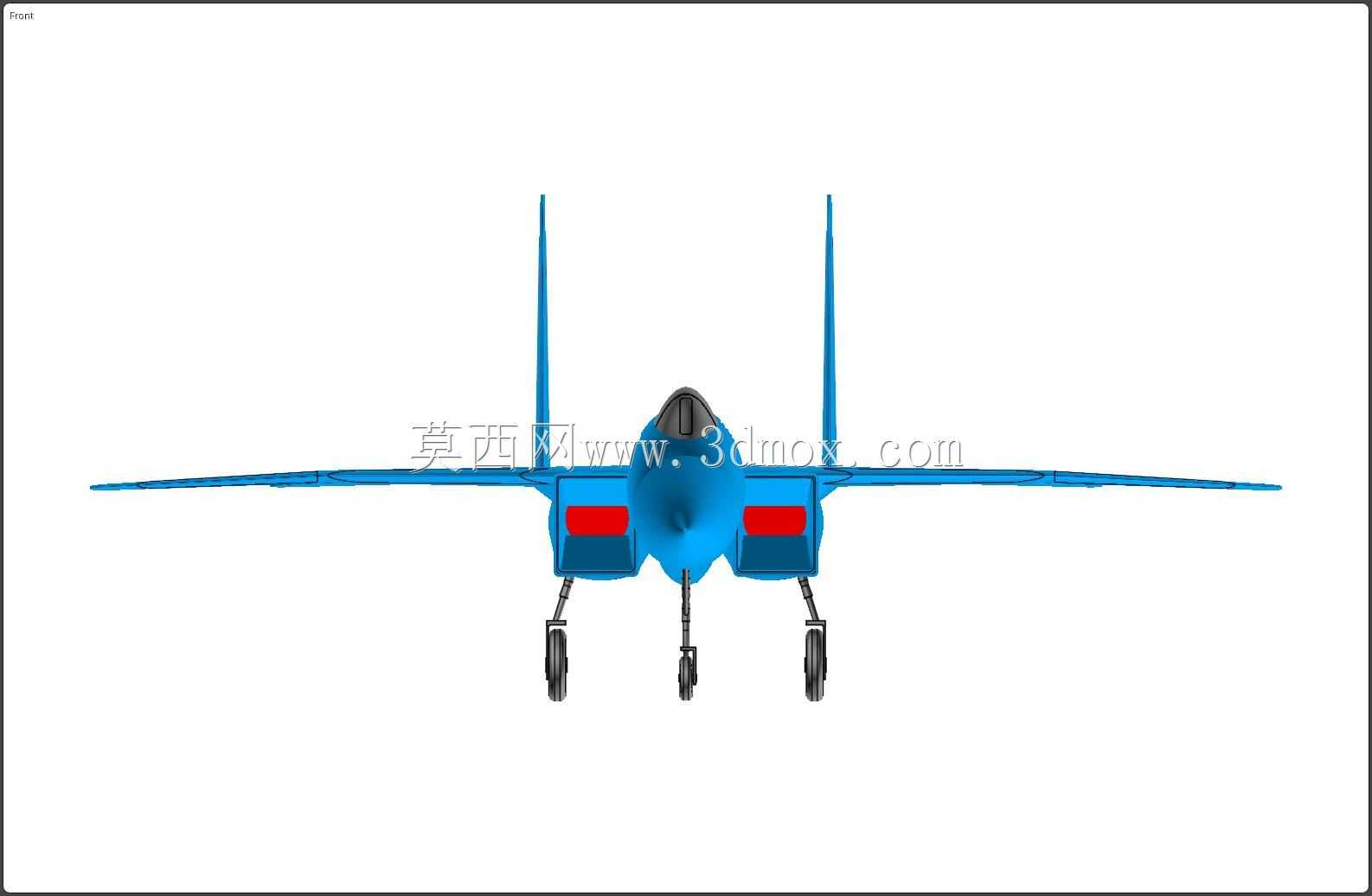

　　起落架部分采用前三点式布局，前起落架为双轮结构，安装在座舱下方的前机身承力隔框上，主起落架为单轮结构，收纳于机身两侧的起落架舱内，建模时完整还原了起落架的减震支柱、收放作动筒、轮轴、轮胎的结构外形，轮胎的接地压力分布、起落架的轮距与轴距参数均参考实机的地面滑行要求设置，可用于地面滑跑阶段的重心稳定性模拟。机身部分的长桁沿机身纵向布置，与隔框采用铆接式的装配约束模拟，机身蒙皮为整体式曲面结构，与长桁、隔框的贴合面完全重合，可直观展示半硬壳式机身的结构受力特点，进气道内部的扩压段采用连续变截面设计，从进气口至发动机压气机进口的截面逐渐扩大，可模拟进气道的减速增压过程，帮助理解进气道与发动机的匹配设计逻辑。

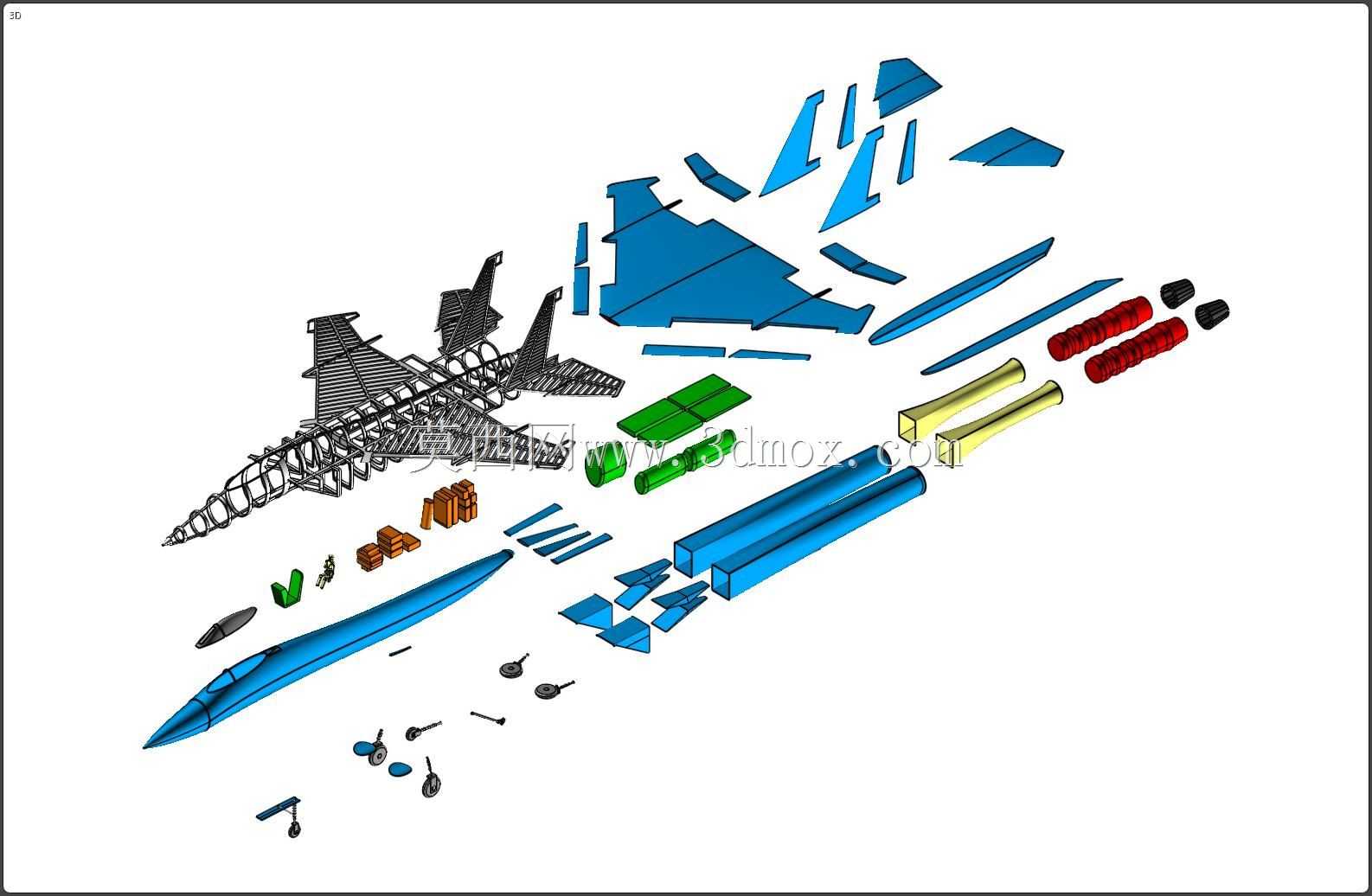

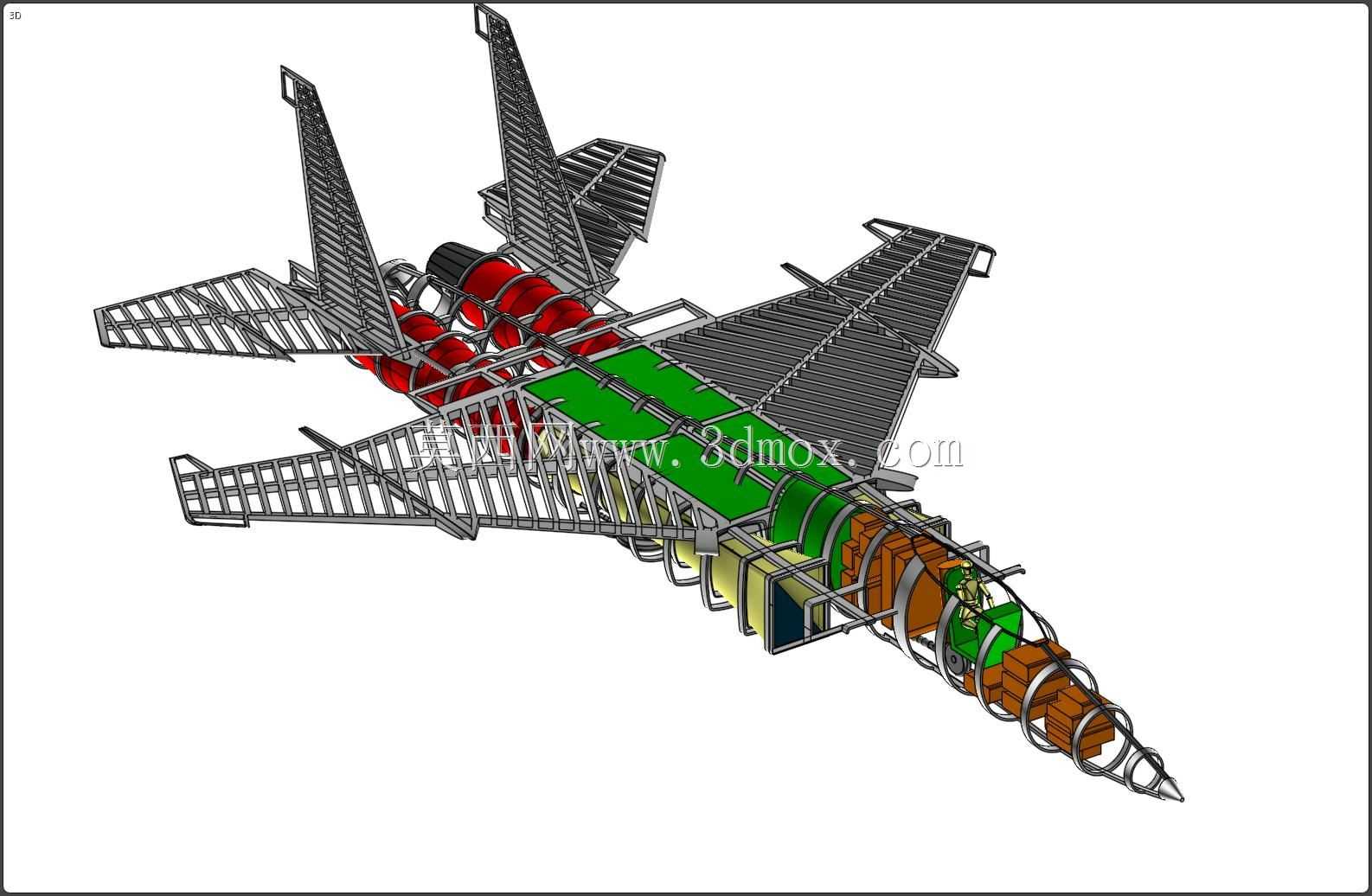

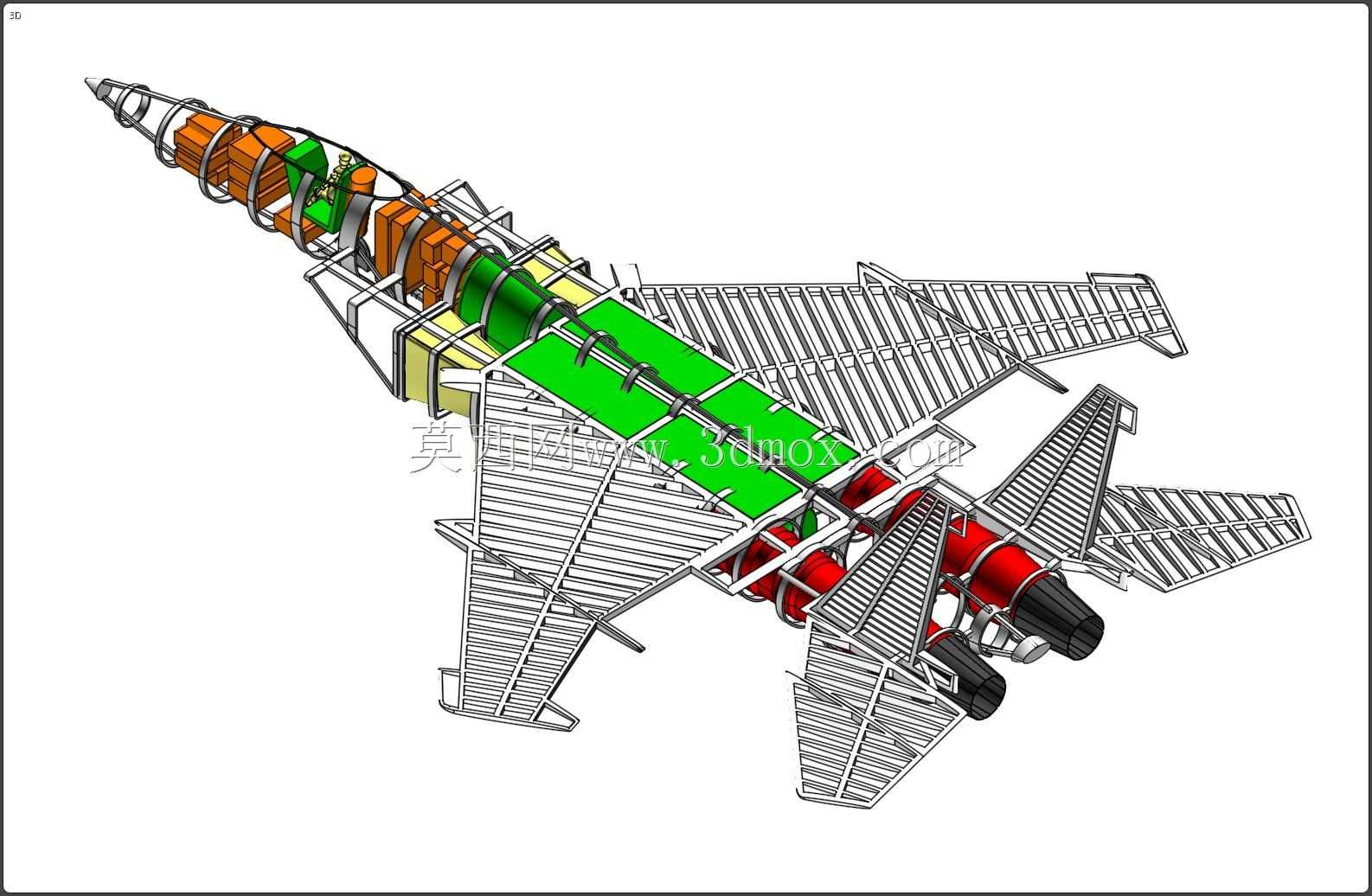

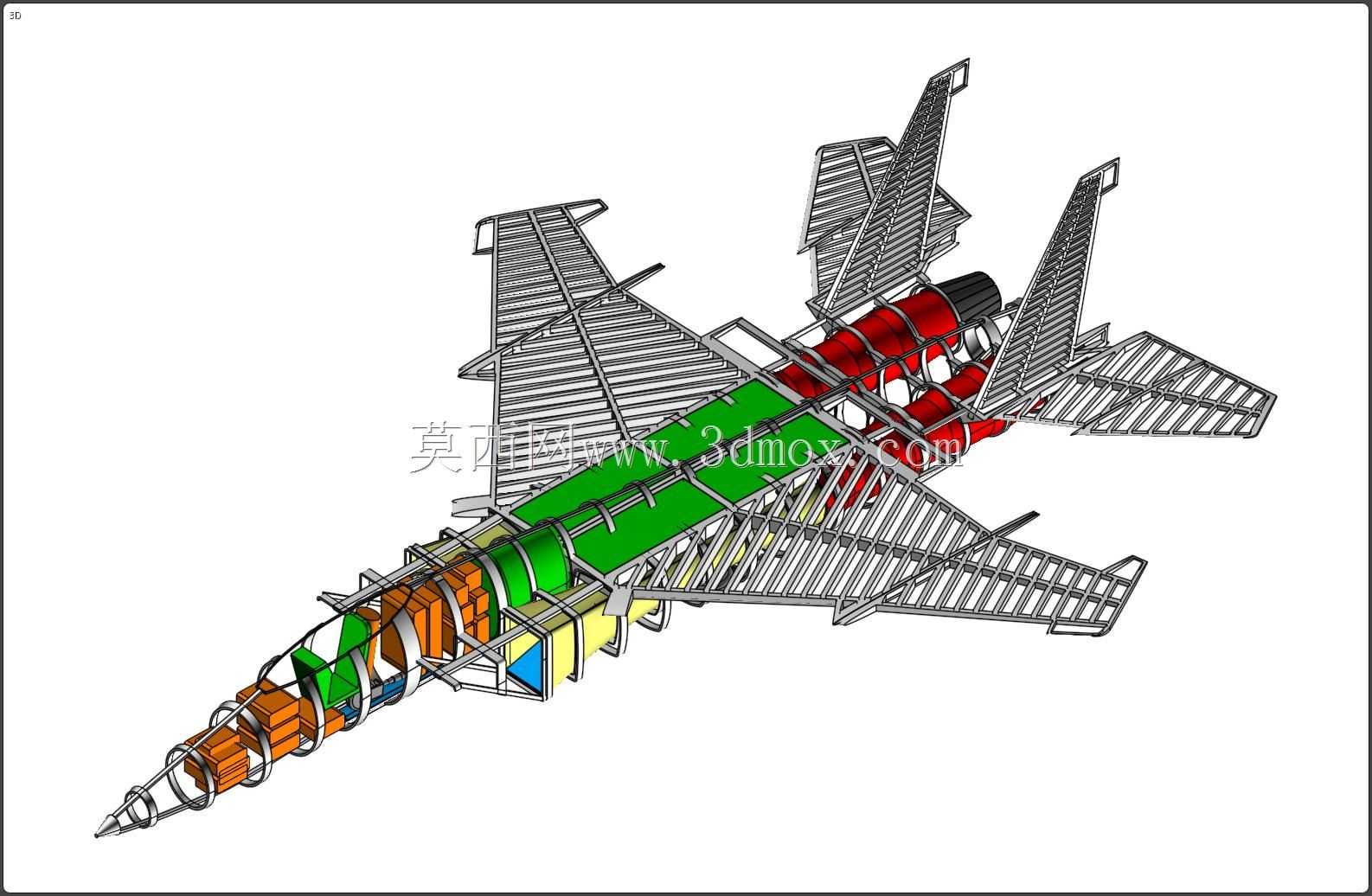

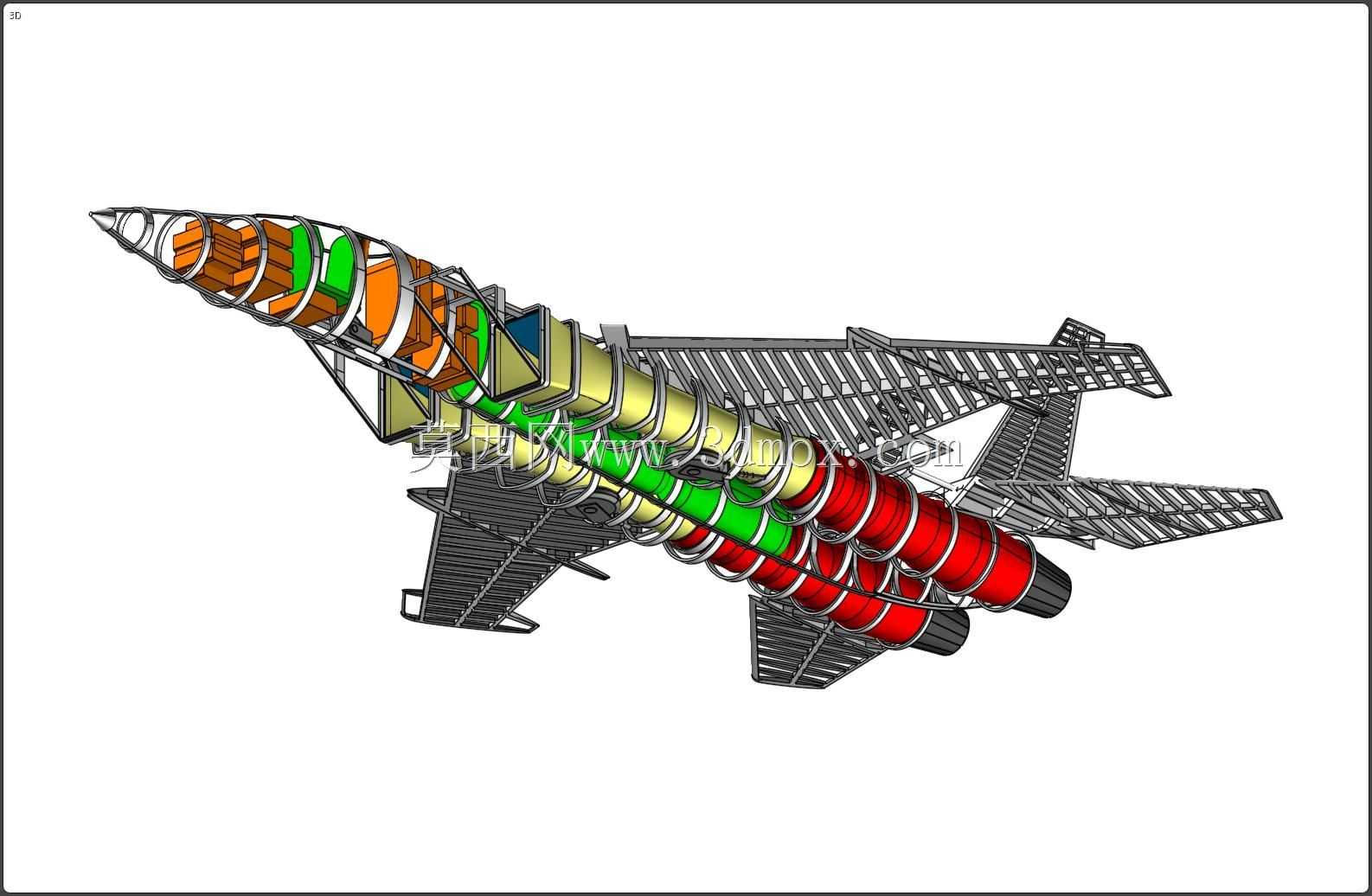

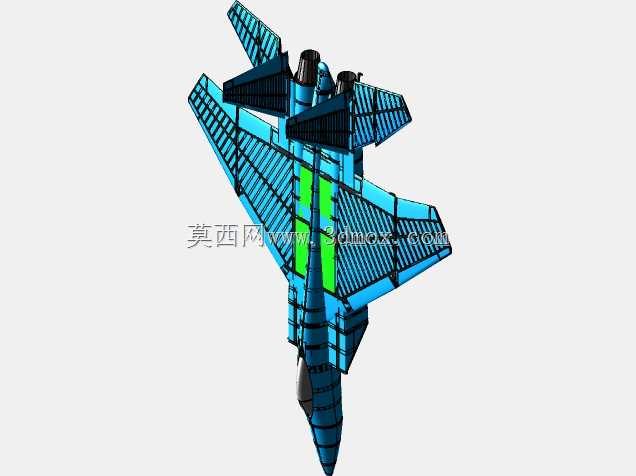

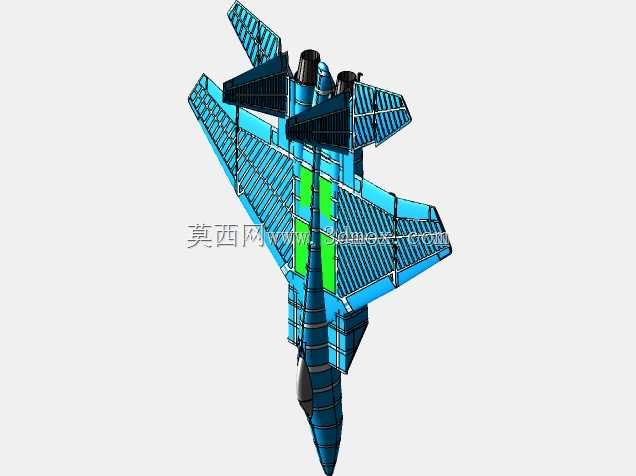

　　在进行模型的装配验证时，可通过隐藏蒙皮零件的方式查看内部的结构布置，机身主油箱段位于座舱后方与发动机舱前方的位置，该段的隔框采用整体机加框的结构形式，可承受机翼传递的升力与发动机的推力载荷，尾喷口部分设置了可调收敛扩张片的简化结构，可模拟发动机不同工作状态下的喷口截面变化。整体模型的装配层级清晰，每个子装配模块均可单独拆分出来用于局部结构的分析，比如单独提取机翼模块可用于翼梁的受力路径演示，单独提取起落架模块可用于收放机构的运动原理讲解，对于刚接触航空结构设计的从业者而言，可通过拆解该模型快速掌握大型飞行器的装配层级划分方法，理解从零件到部段再到全机的自底向上装配逻辑，避免在实际建模过程中出现装配约束混乱、结构划分不合理的问题。建模过程中所有的曲面均采用G1连续过渡，在机身与机翼的融合位置、座舱盖与机身的对接位置、垂尾与背鳍的连接位置均做了圆角过渡处理，既保证了气动外形的顺滑，也符合实际机型的工艺制造要求，避免出现应力集中的结构锐角。
